Гидравлический расчет системы отопления

Цели гидравлического расчета

Цели гидравлического расчета заключаются в следующем:

  1. Подобрать оптимальные диаметры трубопроводов.
  2. Увязать давления в отдельных ветвях сети.
  3. Выбрать циркуляционный насос для системы отопления.

Раскроем подробнее каждый из этих пунктов.

1. Подбор диаметров трубопроводов

Сергей Булкин

Чем меньше диаметр трубопровода, тем больше сопротивление оказывается потоку теплоносителя из-за трения о стенки трубопровода и местных сопротивлений на поворотах и ответвлениях. Поэтому для малых расходов, как правило, берутся малые диаметры трубопроводов, для больших расходов, соответственно, большие диаметры, за счёт чего можно ограниченно отрегулировать систему.

Если система разветвлённая – есть короткая и длинная ветка, то на длинной ветке идёт большой расход, а на короткой – меньший. В этом случае короткая ветка должна выполняться из труб меньших диаметров, а длинная ветка должна выполняться из труб большего диаметра.

И, по мере уменьшения расхода, от начала к концу ветки диаметры труб должны уменьшаться так, чтобы скорость теплоносителя была примерно одинакова.

2. Увязка давлений в отдельных ветвях сети

Увязка может производиться подбором соответствующих диаметров труб или, если возможности этого способа исчерпаны, то за счёт установки регуляторов расхода давления или регулировочных вентилей на отдельных ветвях.

Сергей Булкин

Частично мы, как это описано выше, можем увязать давление с помощью подбора диаметров трубопроводов. Но не всегда это удаётся сделать. Например, если берём самый маленький диаметр трубопровода на короткой ветке, а сопротивление в нём все равно недостаточно большое, тогда весь поток воды будет идти через короткую ветку, не заходя в длинную. В этом случае требуется дополнительная регулировочная арматура.

Регулировочная арматура может быть разной.

Бюджетный вариант — ставим регулировочный вентиль — т.е. вентиль с плавной регулировкой, который имеет градацию в настройке. Каждый вентиль имеет свою характеристику. При гидравлическом расчёте проектировщик смотрит, какое давление необходимо погасить, и определяется так называемая невязка давлений между длинной и короткой ветками. Тогда по характеристике вентиля проектировщик определяет, на сколько оборотов этот вентиль,  от полностью закрытого положения, надо будет открыть. Например, на 1, на 1.5 или на 2 оборота. В зависимости от степени открытия вентиля будет добавляться разное сопротивление.

Более дорогой и сложный вариант регулировочной арматуры — т.н. регуляторы давления и регуляторы расхода. Это устройства, на которых мы задаём необходимый расход или необходимый перепад давлений, т.е. падение давлений на этой ветке. В этом случае устройства сами контролируют работу системы и, если расход не соответствует требуемому уровню, то они открывают сечение, и расход увеличивается. Если расход слишком большой, то сечение перекрывается. Аналогично происходит и с давлением.

Если все потребители после ночного понижения теплоотдачи одновременно открыли утром свои отопительные приборы, то теплоноситель попытается, в первую очередь, поступать в ближние к тепловому пункту приборы, а до дальних дойдет спустя часы. Тогда сработает регулятор давления, прикрывая ближайшие ветки и, тем самым, обеспечит равномерное поступление теплоносителя во все ветки.

Самые продвинутые и дорогие системы – когда на каждую ветку ставится регулятор расхода и регулятор перепада давления, т.к. в этом случае контролируются оба параметра.

3. Подбор циркуляционного насоса по давлению (напору) и по расходу (подаче)

Сергей Булкин

Расчетные потери давления в главном циркуляционном кольце (с небольшим запасом) определят напор для циркуляционного насоса. А расчетный расход насоса – это суммарный расход теплоносителя по всем ветвям системы. Насос подбирается по напору и по расходу.

Эти данные (напор и расход) прописаны в технических характеристиках циркуляционного насоса. Насос подбирается по двум параметрам, которые мы определяем в ходе гидравлического расчёта.

Если в системе стоит несколько циркуляционных насосов, то в случае их последовательного монтажа у них суммируется напор, а расход будет общим. Если насосы работают параллельно, то у них суммируется расход, а напор будет одинаковым.

Важно: Определив в ходе гидравлического расчёта потери давления в системе, можно выбрать циркуляционный насос, который оптимально будет соответствовать параметрам системы, обеспечивая оптимум затрат – капитальных (стоимость насоса) и эксплуатационных (стоимость электроэнергии на циркуляцию)

Рабочее давление отопительной системы

Для начала определим — говоря про давление в системе отопления, в расчет берется избыточное давление, а не абсолютное. Все характеристики котлов, и тепловых сетей описываются именно этим параметром, манометры также показывают его. Избыточное давление отличается от абсолютного на величину атмосферного. В расчет обычно берется, что оно на 0,1 МПа или 1 Бар (атмосферу) меньше, хотя точное значение может колебаться, так как атмосферное давление непостоянно и зависит от высоты над уровнем моря и метеорологических процессов.

Рабочее давление в системе отопления складывается из двух величин это:

  1. Статическое — обусловленное высотой столба воды системе отопления. В расчет можно брать то, что 10 метров создают давление в 1 атмосферу;
  2. Динамическое — которое создают насосы для циркуляции теплоносителя, а также конвективное течение воды от нагрева. При этом следует учитывать, что оно не определяется только характеристиками сетевых насосов, так как на него большое влияние оказывает регулятор отопления, который перераспределяет потоки теплоносителя. Также регулятор зачастую включает в свою схему повысительные насосы или элеваторы.

Наиболее часто задаваемый вопрос — какое давление теплоносителя должно быть в системе отопления дома, и как производится его расчет? Здесь также возможны два варианта:

  1. Если мы говорим о схеме отопления дома с естественной циркуляцией. то оно на небольшую величину превышает статическое давление в системе;
  2. Если мы говорим о системе с принудительным движением теплоносителя, то оно обязательно выше чем статическое, и выбирается возможно большим для обеспечения высокого КПД системы.

В расчет берутся предельно допустимые значения для элементов отопительной системы, например чугунные радиаторы, как правило, не могут работать при давлении более 0,6 МПа.

Если мы берем в качестве примера дома большой этажности, то там приходится использовать регулятор давления на нижних уровнях и насосы для повышения напора воды на верхних этажах.

Купить TEPLOOV

ООО «Хайтек» поставляет программные продукты комплекса TEPLOOV, являясь региональным дилером . Рабочая версия программ передается по гарантийному письму для тестирования на срок до 30 дней. В стоимость программного обеспечения входит годовая техническая поддержка. В течение этого периода клиент бесплатно получает все обновления программ.

Программы комплекса TEPLOOV непрерывно обновляются. Расширяется БД приборов и материалов, вводятся изменения в соответствии с выходом новых СНиП и СП, вводятся новые функции и исправляются ошибки. В связи с этим ООО «Хайтек» рекомендует оплачивать обновление программ (апгрейд). Ниже ссылки на изменения, введенные в программу ПОТОК. программу VSV и программу RTI за последние 6 лет.

Формулы

К счастью, для автономной отопительной системы гидравлический расчет отопления может быть выполнен с приемлемой точностью и без углубления в дебри.

Скорость потока

С нижней стороны ее ограничивает рост перепада температур между подачей и обраткой, а заодно и повышенная вероятность завоздушивания. Быстрый поток вытеснит воздух из перемычек к автоматическому воздухоотводчику; медленный же с этой задачей не справится.

С другой стороны, слишком быстрый поток неизбежно породит гидравлические шумы. Элементы запорной арматуры и повороты розлива станут источником раздражающего гула.

Шум в системе отопления едва ли порадует вас ночью.

Для отопления диапазон приемлемой скорости потока берется от 0,6 до 1,5 м/с; при этом подсчет прочих параметров обычно выполняется для значения 1 м/с.

Диаметр

Его при известной тепловой мощности проще всего подобрать по таблице.

Внутренний диаметр трубы, ммТепловой поток, Вт при Dt = 20С
Скорость 0,6 м/сСкорость 0,8 м/сСкорость 1 м/с
8245332704088
10383251096387
12551873589197
1586221149614370
20153282043825547
25239503193439917
32392405232065401
406131381751102188
5095802127735168669

Напор

В упрощенном варианте он рассчитывается по формуле H=(R*I*Z)/10000.

В ней:

  • H – искомое значение напора в метрах.
  • I – потеря напора в трубе, Па/м. Для прямого участка трубы расчетного диаметра он принимает значение в диапазоне 100-150.
  • Z – дополнительный компенсационный коэффициент, который зависит от наличия в контуре дополнительного оборудования.
Элементы контураЗначение коэффициента
Арматура и фитинги1,3
Термостатические головки и клапаны1,7
Смеситель с трех- или двухходовым клапаном1,2

На фото – смесительный узел для отопления.

Если в системе присутствует несколько элементов из списка, соответствующие коэффициенты перемножаются. Так, для системы с шаровыми вентилями, резьбовыми фитингами для труб и термостатом, регулирующим проходимость розлива, Z=1,3*1,7=2,21.

Производительность

Инструкция по расчету своими руками производительности насоса тоже не отличается сложностью.

Производительность вычисляется по формуле G=Q/(1,163*Dt), в которой:

  • G – производительность в м3/час.
  • Q -тепловая мощность контура в киловаттах.
  • Dt – разница температур между подающим и обратным трубопроводами.

Определение диаметра труб

Для окончательного определения диаметра и толщины отопительных труб осталось обсудить вопрос относительно потерь теплоты.


Максимальное количество тепла уходит из помещения через стены – до 40%, через окна – 15%, пол – 10%, всё остальное через потолок/крышу. Для квартиры характерны потери в основном через окна и балконные модули

Существует несколько видов потерь теплоты в отапливаемых помещениях:

  1. Потери давления потока в трубе. Этот параметр прямо пропорционален произведению удельной потери на трение внутри трубы (предоставляет производитель) на общую длину трубы. Но учитывая текущую задачу такие потери можно не учитывать.
  2. Потери напора на местных трубных сопротивлениях – издержки теплоты на фитингах и внутри оборудования. Но учитывая условия задачи, небольшое количество фитинг-изгибов и число радиаторов, такими потерями можно пренебречь.
  3. Теплопотери исходя из расположения квартиры. Существует ещё один тип тепловых издержек, но они больше связаны с расположением помещения относительного остального здания. Для обычной квартиры, которая находиться в средине дома и соседствует слева/справа/сверху/снизу с другими квартирами, тепловые потери через боковые стены, потолок и пол практически равны “0”.

В расчёт можно только взять потери через фасадную часть квартиры – балкон и центральное окно общей комнаты. Но это вопрос закрывается за счёт дополнения 2-3 секций к каждому из радиаторов.

Значение диаметра труб подбирают по расходу теплоносителя и скорости его циркуляции в отопительной магистрали

Анализируя выше изложенную информацию, стоит отметить что для рассчитанной скорости горячей воды в системе отопления известна табличная скорость перемещения частиц воды относительно стенки трубы в горизонтальном положении 0,3-0,7 м/с.

В помощь мастеру представляем так называемый чек-лист проведения вычислений для типичного гидравлического расчёта системы отопления:

  • сбор данных и расчёт мощности котла;
  • объём и скорость теплоносителя;
  • потери теплоты и диаметр труб.

Иногда при просчёте можно получить достаточно большой диаметр трубы, что бы перекрыть расчётный объём теплоносителя. Эту проблему можно решить увеличением литража котла или добавлением дополнительного расширительного бака.

На нашем сайте есть блок статей, посвященных расчету отопительной системы, советуем ознакомиться:

  1. Тепловой расчёт системы отопления: как грамотно сделать расчет нагрузки на систему
  2. Расчет водяного отопления: формулы, правила, примеры выполнения
  3. Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

  • площадь комнаты — 18 кв. м. (6 м х 3 м)
  • 1 этаж
  • потолок высотой 2,75 м,
  • наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
  • окно — 2 шт., 1,6 м х 1,1 м каждое
  • пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

  • наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
  • окон: S2 = 2×1,1×1,6=3,52 кв. м.
  • пола: S3 = 6×3=18 кв. м.
  • потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

  • Q1 = S1 х 62 = 20,78×62 = 1289 Вт
  • Q2= S2 x 135 = 3×135 = 405 Вт
  • Q3=S3 x 35 = 18×35 = 630 Вт
  • Q4 = S4 x 27 = 18×27 = 486 Вт
  • Q5=Q+ Q2+Q3+Q4=2810 Bт

Последовательность выполнения гидравлического расчета

1.
Выбирается главное циркуляционное
кольцо системы отопления (наиболее
невыгодно расположенное в гидравлическом
отношении). В тупиковых двухтрубных
системах это кольцо, проходящее через
нижний прибор самого удаленного и
нагруженного стояка, в однотрубных –
через наиболее удаленный и нагруженный
стояк.

Например,
в двухтрубной системе отопления с
верхней разводкой главное циркуляционное
кольцо пройдет от теплового пункта
через главный стояк, подающую магистраль,
через самый удаленный стояк, отопительный
прибор нижнего этажа, обратную магистраль
до теплового пункта.

В
системах с попутным движением воды в
качестве главного принимается кольцо,
проходящее через средний наиболее
нагруженный стояк.

2.
Главное циркуляционное кольцо разбивается
на участки (участок характеризуется
постоянным расходом воды и одинаковым
диаметром). На схеме проставляются
номера участков, их длины и тепловые
нагрузки. Тепловая нагрузка магистральных
участков определяется суммированием
тепловых нагрузок, обслуживаемых этими
участками. Для выбора диаметра труб
используются две величины:

а)
заданный расход воды;

б)
ориентировочные удельные потери давления
на трение в расчетном циркуляционном
кольце Rср.

Для
расчета Rcp
необходимо знать длину главного
циркуляционного кольца и расчетное
циркуляционное давление.

3.
Определяется расчетное циркуляционное

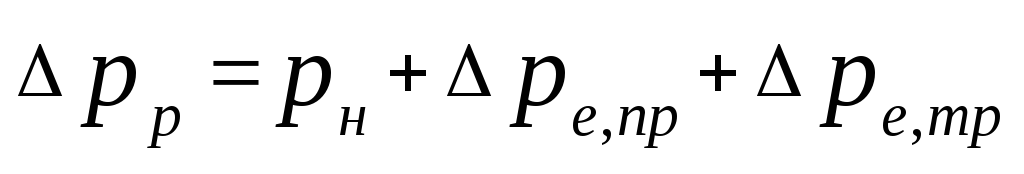

давление по формуле

,
(5.1)

где

давление, создаваемое насосом, Па.
Практика проектирования системы
отопления показала, что наиболее
целесообразно принять давление насоса,

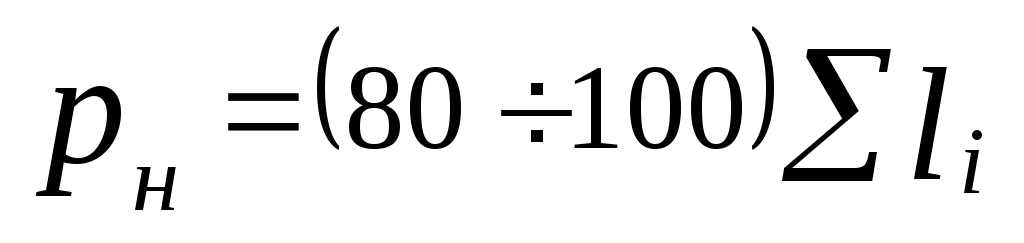

равное

,
(5.2)

где


сумма длин участков главного циркуляционного
кольца;


естественное давление, возникающее при
охлаждении воды в приборах, Па, можно

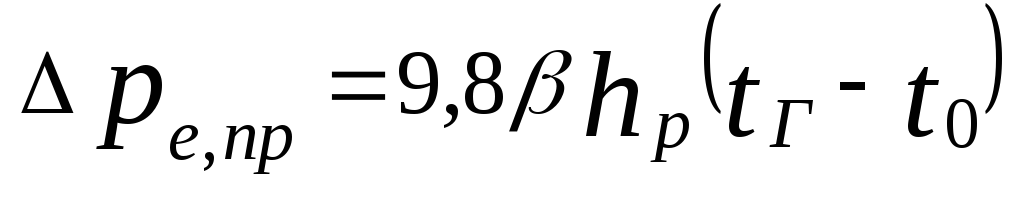

определить как

,
(5.3)

где

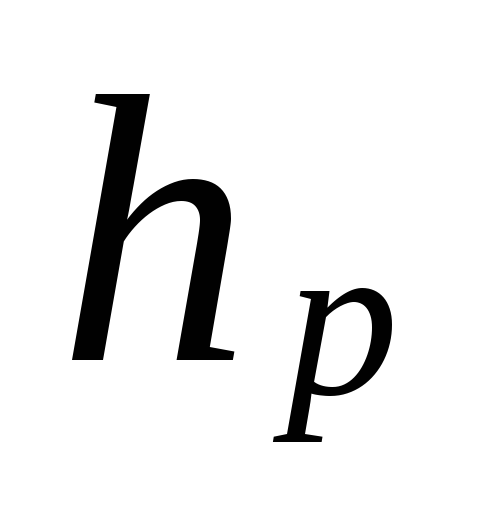

расстояние от центра насоса (элеватора)
до центра прибора нижнего этажа, м.

Значение
коэффициента можно
определить из табл.5.1.

Таблица
5.1 — Значение в
зависимости от расчетной температуры
воды в системе отопления

(),C

,
кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68


естественное давление, возникающее в
результате охлаждения воды в трубопроводах
.

В
насосных системах с нижней разводкой
величиной
можно пренебречь.

  1. Определяются
    удельные потери давления на трение

,
(5.4)

где
к=0,65 определяет долю потерь давления
на трение.

5.
Расход воды на участке определяется по

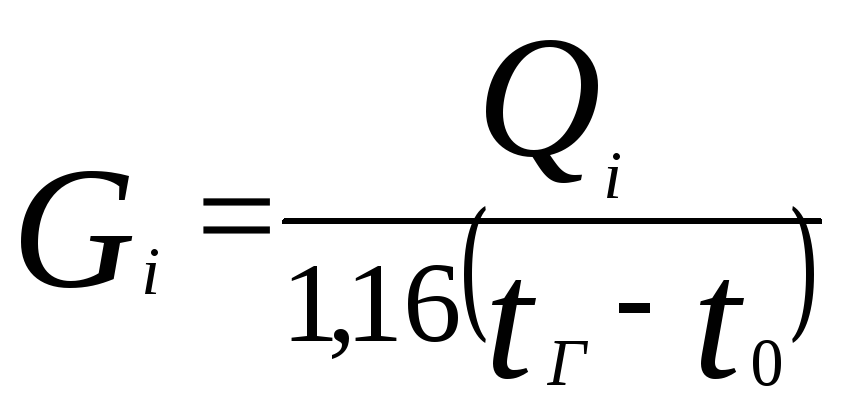

формуле

(5.5)

где
Q
– тепловая нагрузка на участке, Вт:

(tг
— tо)
– разность температур теплоносителя.

6.
По величинам
иподбираются стандартные размеры труб
.

6.
Для выбранных диаметров трубопроводов
и расчетных расходов воды определяется
скорость движения теплоносителя v
и устанавливаются фактические удельные
потери давления на трение Rф.

При
подборе диаметров на участках с малыми
расходами теплоносителя могут быть
большие расхождения между
и.
Заниженные потерина
этих участках компенсируются завышением
величинна других участках.

7.
Определяются потери давления на трение
на расчетном участке, Па:

.
(5.6)

Результаты
расчета заносят в табл.5.2.

8.
Определяются потери давления в местных

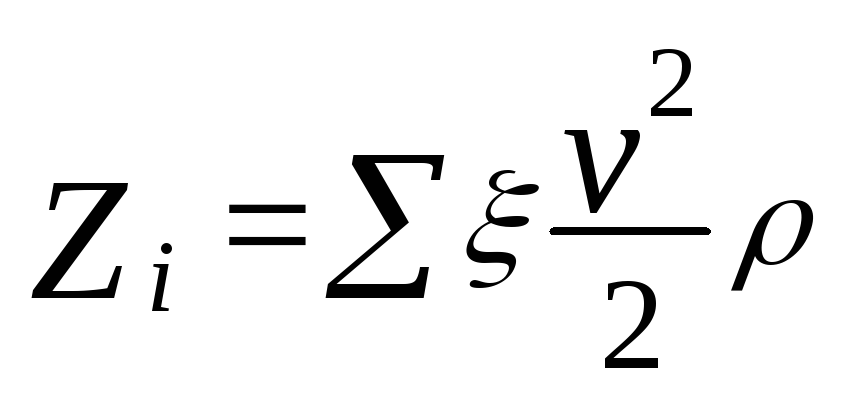

сопротивлениях, используя или формулу:

,
(5.7)

где
— сумма коэффициентов местных сопротивлений
на расчетном участке .

Значение ξ
на каждом участке сводят в табл. 5.3.

Таблица 5.3 —
Коэффициенты местных сопротивлений

№ п/п

Наименования
участков и местных сопротивлений

Значения
коэффициентов местных сопротивлений

Примечания

9.
Определяют суммарные потери давления
на каждом участке

.

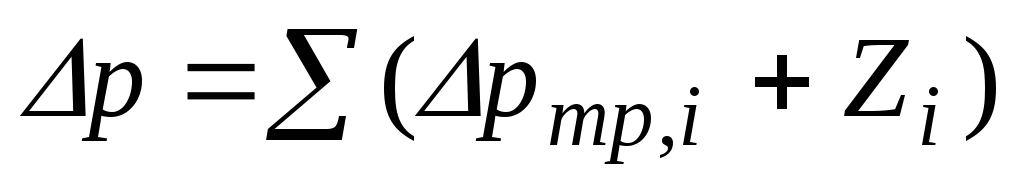

(5.8)

10. Определяют
суммарные потери давления на трение и
в местных сопротивлениях в главном
циркуляционном кольце

.
(5.9)

11. Сравнивают Δр
с Δрр.
Суммарные потери давления по кольцу
должны быть меньше величины Δрр
на

.

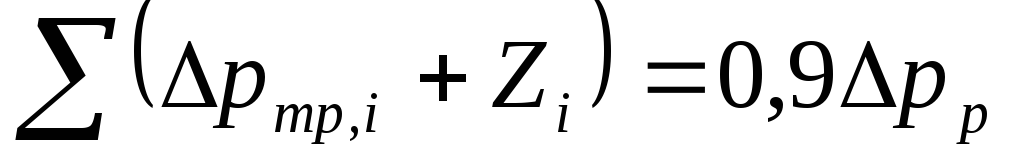

(5.10)

Запас располагаемого
давления необходим на неучтенные в
расчете гидравлические сопротивления.

Если условия не
выполняются, то необходимо на некоторых
участках кольца изменить диаметры труб.

12. После расчета
главного циркуляционного кольца
производят увязку остальных колец. В
каждом новом кольце рассчитывают только
дополнительные не общие участки,
параллельно соединенные с участками
основного кольца.

Невязка потерь
давлений на параллельно соединенных
участках допускается до 15% при тупиковом
движении воды и до 5% – при попутном.

Таблица
5.2 — Результаты гидравлического расчета
для системы отопления

На
схеме трубопровода

По
предварительному расчету

По
окончательному расчету

Номер
участка

Тепловая
нагрузка Q,
Вт

Расход
теплоносителя G,
кг/ч

Длина
участка l,
м

Диаметр
d,
мм

Скорость
v,
м/с

Удельные
потери давления на трение R,
Па/м

Потери
давления на трение Δртр,
Па

Сумма
коэффициентов местных сопротивлений
∑ξ

Потери
давления в местных сопротивлениях Z

d,
мм

v,
м/с

R,
Па/м

Δртр,
Па

ξ

Z,
Па

Rl+Z,
Па

Занятие 6

Определение сопротивления

Зачастую инженеры сталкиваются с расчетами систем теплоснабжения крупных объектов. Такие системы требуют большого количества отопительных приборов и сотни погонных метров труб. Выполнить расчет гидравлического сопротивления системы отопления можно с помощью уравнений или специальных автоматизированных программ.

Чтобы определить относительные теплопотери на сцепление в магистрали, применяют следующее приближенное уравнение: R = 510 4 v 1.9 / d 1,32 (Па/м). Применение данного уравнения оправдано для скоростей не более 1,25 м/с.

Если известно значение потребления горячей воды, то применяют приближенное уравнение для нахождения сечения внутри трубы: d = 0,75 √G (мм). После получения результата потребуется обратиться к специальной таблице, чтобы получить сечение условного прохода.

Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

  • G – расход теплоносителя, кг/ч;
  • q – тепловая мощность радиатора на участке, кВт;
  • Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

  • GV – объемный расход воды, л/сек;
  • ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

В данных таблицах опубликованы значения диаметров стальных и пластмассовых труб в зависимости от расхода и скорости движения теплоносителя. Если открыть страницу 31, то в таблице 1 для стальных труб в первом столбце указаны расходы в л/сек. Чтобы не производить полный расчет труб для системы отопления частого дома, надо просто подобрать диаметр по расходу, как показано ниже на рисунке:

Итак, для нашего примера внутренний размер прохода должен составлять 10 мм. Но поскольку такие трубы не используются в отоплении, то смело принимаем трубопровод DN15 (15 мм). Проставляем его на схеме и переходим ко второму участку. Так как следующий радиатор имеет такую же мощность, то применять формулы не нужно, берем предыдущий расход воды и умножаем его на 2 и получаем 0.048 л/сек. Снова обращаемся к таблице и находим в ней ближайшее подходящее значение. При этом не забываем следить за скоростью течения воды v (м/сек), чтобы она не превышала указанные пределы (на рисунках отмечена в левом столбце красным кружочком):

Как видно на рисунке, участок №2 тоже прокладывается трубой DN15. Далее, по первой формуле находим расход на участке №3:

860 х 1,5 / 20 = 65 кг/ч и переводим его в другие единицы:

65 / 3600 х 0,983 = 0.018 л/сек.

Прибавив его к сумме расходов двух предыдущих участков, получаем: 0.048 + 0.018 = 0.066 л/сек и вновь обращаемся к таблице. Поскольку у нас в примере делается не расчет гравитационной системы, а напорной, то по скорости теплоносителя труба DN15 подойдет и на этот раз:

Идя таким путем, просчитываем все участки и наносим все данные на нашу аксонометрическую схему:

Что учитывается в расчете?

Перед тем как начинать вычисления, следует выполнить ряд графиче

ских действий (часто для этого применяется специальная программа). Гидравлический расчет предполагает определение показателя баланса тепла помещения, в котором происходит отопительный процесс.

Для расчета системы рассматривается самый протяженный контур отопления, включающий наибольшее количество приборов, фитингов, регулирующей и запорной арматуры и наибольший перепад давления по высоте. В расчете участвуют такие величины:

  • материал трубопроводов;
  • суммарная длина всех участков трубы;
  • диаметр трубопровода;
  • изгибы трубопровода;
  • сопротивление фитингов, арматуры и отопительных приборов;
  • наличие байпасов;
  • текучесть теплоносителя.

Чтобы учесть все эти параметры существуют специализированные компьютерные программы, как пример — «НТП Трубопровод», «Oventrop CO», HERZ С.О. версии 3.5. или множество их аналогов, облегчающие специалистам производство расчетов.

https://youtube.com/watch?v=d1HoMt6SWG4

Они содержат необходимые справочные данные по каждому элементу системы теплоснабжения и позволяет автоматизировать сам расчет. Однако проделать львиную долю работы, определить узловые точки и внести все данные для расчета и особенности схемы трубопровода придется пользователю. Для удобства целесообразно постепенно заполнять заранее созданную форму в MS excel.

Сделать верные расчеты в части преодоления сопротивления – это самый трудоемкий, но нео

бходимый шаг при проектировании отопительных систем водяного типа.

Сохранить и приумножить!

Так можно сформулировать девиз «Трубопровода» при разработке и внедрении программы гидравлических расчетов нового поколения — надежной современной универсальной системы массового применения и умеренной стоимости. Что же именно мы хотим сохранить и что приумножить?

Необходимо сохранить те достоинства программы, которые заложены в нее с момента создания и развиты при последующем совершенствовании:

  • положенная в основание программы точная, современная и проверенная расчетная модель, включающая детальный анализ режимов течения и местных сопротивлений;
  • высокая скорость счета, позволяющая пользователю мгновенно просчитывать различные варианты расчетной схемы;
  • заложенные в программу возможности проектного расчета (выбор диаметров);
  • возможность автоматического расчета необходимых теплофизических свойств широкого круга транспортируемых продуктов;
  • простота интуитивно понятного пользовательского интерфейса;
  • достаточная универсальность программы, позволяющая использовать ее не только для технологических, но и для других видов трубопроводов;
  • умеренная стоимость программы, которая по силам широкому кругу проектных организаций и подразделений.

При этом мы намерены радикально приумножить возможности программы и количество постоянных пользователей, устранив недостатки и пополнив ее функциональность по следующим основным направлениям:

  • Программная и функциональная интеграция во всех ее аспектах: от набора специализированных и слабо интегрированных между собой программ следует перейти к единой, модульной структуры программе гидравлических расчетов, обеспечивающей тепловой расчет, учет обогревающих спутников и электрообогрева, расчет труб произвольного сечения (в том числе газоходов), расчет и выбор насосов, другого оборудования, расчет и выбор регулирующих устройств;
  • обеспечение программной интеграции (включая передачу данных) с другими программами НТП «Трубопровод», в первую очередь с программами «Изоляция», «Предклапан», СТАРС;
  • интеграция с различными графическими САПР, в первую очередь предназначенными для проектирования технологических установок, а также подземных трубопроводов;
  • интеграция с другими системами технологического расчета (в первую очередь с системами моделирования технологических процессов HYSYS, PRO/II и аналогичных) с использованием международного стандарта CAPE OPEN (поддержка протоколов Thermo и Unit) .

Повышение удобства пользовательского интерфейса. В частности:

  • обеспечение графического ввода и редактирования расчетной схемы;

графическое представление результатов расчета (включая пьезометр).

Расширение функций программы и ее применимости для расчета различных видов трубопроводов. В том числе:

  • обеспечение расчета трубопроводов произвольной топологии (включая кольцевые системы), что позволит применять программу для расчета наружных инженерных сетей;

обеспечение возможности задавать и учитывать при расчете изменяющиеся по ходу протяженного трубопровода окружающие условия (грунт и параметры заложения, тепловая изоляция и др.), что позволит шире использовать программу для расчета магистральных трубопроводов;
реализация в программе рекомендованных отраслевых нормативов и методик гидравлического расчета газопроводов (СП 42−101−2003), тепловых сетей (СНиП 41−02−2003), магистральных нефтепроводов (РД 153−39.4−113−01), нефтепромысловых трубопроводов (РД 39−132−94) и др.
расчет многофазных потоков, что важно для трубопроводов обвязки нефтяных и газовых месторождений.
Расширение проектных функций программы, решение на ее основе задач оптимизации параметров сложных трубопроводных систем и оптимального выбора оборудования.

Как вычислить гидравлическое сопротивление системы отопления

Чтобы решить из какого материала брать трубы, нужно узнать сопротивление гидравлики на всех участках системы обогрева и сравнить его.

Расчетным участком обычно считается труба с неменяющимся расходом жидкости, равным запланированному балансу тепла помещения.

Для расчета потерь берутся следующие данные, учитывая сопротивление арматуры:

  • Диаметр и длина трубы на нужном участке;
  • Параметры регулировочной арматуры от фирмы-производителя;
  • Скорость, с которой движется теплоноситель;
  • Шероховатость трубопровода и толщина его стенок;
  • Данные из справочника: потери трения и его коэффициент, плотность жидкости.

Если нужно самостоятельно вычислить удельные потери трения нужно знать внешний диаметр трубы, толщину ее стенки и скорость, с которой подается жидкость.

Чтобы найти гидравлическое сопротивление на одном участке, можно воспользоваться формулой Дарси-Вейсбаха:

Пример гидравлического расчета системы отопления

Для начала гидравлического расчета однотрубной системы отопления образовываются два кольца отопительной системы, которое больше — называется первым. Разбивают все кольца на участки, нумеровать нужно от начала общего трубопровода. Для того чтобы не нарушалась циркуляция, необходимо делать вычисления для подачи и обратки параллельно. Сначала рассчитаем расход теплоносителя, для этого необходимы следующие данные:

  • Нагрузка определенного участка отопительной системы;
  • При какой температуре подается теплоноситель;
  • При какой температуре движется обратно теплоноситель;
  • Теплоемкость воды постоянная величина и равна 4,2 кДж/кг*градусов Цельсия.

Если предположить, что нагрузка на определенный участок равна 1000 Ватт, тогда можно при помощи специальных таблиц выбрать нужный диаметр труб для обогрева помещения

Обязательно обратите внимание: диаметр начинающей трубы самый большой, а чем дальше он уходит, тем меньше он становится. Двигаться теплоноситель должен со скоростью от 0,2 до 1,5 м/сек

Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод. Оптимальной считается скорость 0,5-0,7 м/сек.

В любой системе отопления есть потери напора, это происходит при трении в трубе, радиаторе и арматуре. Для расчета этой величины, необходимо следующие показатели просуммировать:

  • Скорость теплоносителя;
  • Плотность воды;
  • Длину трубы на определенном участке системы;
  • Потерю напора в трубе;
  • Суммарная величина сопротивления теплоносителя.

Для того чтобы получить общую сумму сопротивления необходимо сложить показатели сопротивления на всех участках трубопровода.

Начальные условия примера

Для более конкретного пояснения всех деталей гидравлического просчёта возьмем конкретный пример обычного жилищного помещения. В наличии имеем классическую 2-комнатную квартиру панельного дома, общей площадью 65,54 м2, которая включает две комнаты, кухню, раздельные туалет и ванная, двойной коридор, спаренный балкон.

После сдачи в эксплуатацию получили следующую информацию относительно готовности квартиры. Описываемая квартира включает обработанные шпаклевкой и грунтом стены из монолитных железо-бетонных конструкций, окна из профиля с двух камерными стеклами, тырсо-прессованные межкомнатные двери, керамическая плитка на полу санузла.

Кроме того, представленное жильё уже оснащено медной проводкой, распределителями и отдельным щитком, газовой плитой, ванной, умывальником, унитазом, полотенцесушителем, мойкой. И самое главное в жилых комнатах, ванной и кухне уже имеются алюминиевые отопительные радиаторы. Вопрос относительно труб и котла остаётся открытым.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
