Что такое термопара для газового котла – принцип работы, устройство

Устройство термопары

Принцип работы термопары. Эффект Зеебека

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».

Компенсация температуры холодного спая (КХС)

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

  • До 100-120°С – любая изоляция;
  • До 1300°С – фарфоровые трубки или бусы;
  • До 1950°С – трубки из Al2O3;
  • Свыше 2000°С – трубки из MgO, BeO, ThO2, ZrO2.

4) Защитный чехол.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

Удлиняющие (компенсационные) провода

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно

Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Конструкции термопар

Сварка проводов, изготовленных из разных металлов, выполняется таким образом, чтобы получилось небольшое по размеру соединение — спай. Провода можно просто скрутить, однако такое соединение ненадежно и имеет большой уровень шумов. Сварку металлов иногда заменяют пайкой, однако верхний температурный диапазон такой термопары ограничен температуров плавления припоя. При температурах, близких к температуре плавления припоя, контакт разнородных металлов в термопаре может нарушаться. Термопары, изготвленные сваркой, выдерживают более высокие температуры, однако химический состав термопары и структура металла в месте сварки могут нарушаться, что приводит к разбросу температурных коэффициентов термопар. Под действием высоких температур может произойти раскалибровка термопары вследствие изменения диффуции компонентов металла в месте сварки. В таких случаях термопару следует откалибровать заново или заменить.

Промышленностью выпускаются термопары трех различных конструкций: с открытым спаем, с изолированным незаземленным спаем и с заземленным спаем. Термопары с открытым контактом имеют малую постоянную времени, но плохую коррозионную стойкость. Термопары двух других типов применимы для измерения температуры в агрессивных средах. В таблице 3 приведены типы термопар и их маркировка в соответствии со стандартом ANSI.

Таблица 3

Обозначение, ANSI Тип по ГОСТ Р 8.585-2001 Материал положительного электрода Материал отрицательного электрода Максимальная погрешность Максимальная температура Температурный коэффициент при 20 град Цельсия Выходное напряжение при 100 град. Цельсия
J ТЖК Железо, Fe Константан, Cu-Ni 2,2 oС или 0,75% 760 51,45 5,268
K TXA Хромель, Cr-Ni Алюмель, Ni-Al 2,2 oС или 0,75% выше 0 oС, 2,2 oС или 2% ниже 1370 40,28 4,095
T ТМК Медь, Cu Константан, Cu-Ni 1 oС или 0,75% выше 0 oС, 1 oС или 1,5% ниже 400 40,28 4,277
E ТХКн Хромель, Cr-Ni Константан, Cu-Ni 1,7 oС или 0,5% выше 0 oС, 1,7 oС или 1% ниже 1000 60,48 6,317
N ТНН Никросил, Ni-Cr-Si Нисил, Ni-Si-Mg 2,2 oС или 0,75% выше 0 oС, 2,2 oС или 2% ниже
R ТПП Платина-Родий (13% Rh) Платина Pt 1,5 oС или 0,25% 1750 5,8 0,647
S ТПП Платина-Родий (10% Rh) Платина Pt 1,5 oС или 0,25% 1750 5,88 0,645
B ТПР Платина-Родий (30% Rh) Платина-Родий (6% Rh) 0,5% выше +800 oС 1800 0,033
L TXK Хромель-Копель 900
C ТВР,A (A-1, A-2, A-3) Вольфрам-Рений, W-Re (5% Re) Вольфрам-Рений, W-Re (26% Re) 4,5 oС до _425 oС, 1% до 2320 oС

Особенностью термопар по сравнению с другими типами термодатчиков является то, что температурный коэффициент зависит только от материала, из которого изготовлена термопара и не зависит от ее конструкции (термопары выполняются в форме щупа, проклодки, бронированного зонда, и т.п.). Это делает термопары взаимозаменяемыми без дополнительной подстройки.

При высоких температурах сопротивление материала изоляции термопары уменьшается и токи утечки через изоляцию могут вносить погрешность в результат измерения. Погрешность термопары возрастает также при попадании жидкости внутрь термопары, вследствие чего возникает гальванический эффект.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то  любая её поломка влечёт за собой  необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих  материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента. Существует несколько возможных сочетаний металлов для создания термопары

В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Виды устройств

Каждый вид термопар имеет свое обозначение, и разделены они согласно общепринятому стандарту. Каждый тип электродов имеет свое сокращение: ТХА, ТХК, ТВР и т. д. Распределяются преобразователи соответственно классификации:

  • Тип E — представляет собой сплав хромеля и константана. Характеристикой этого устройства считается высокая чувствительность и производительность. Особенно это подходит для использования при крайне низких температурах.
  • J — относится к сплаву железа и константана. Отличается высокой чувствительностью, которая может достигать до 50 мкВ/ °C.
  • Вид K — считается самым популярным устройством, состоящим из сплава хромеля и алюминия. Эти термопары могут определить температуру в диапазоне от -200 °C до +1350 °C. Приборы используются в схемах, расположенных в неокисляющих и инертных условиях без признаков старения. При применении устройств в довольно кислой среде хромель быстро разъедается и приходит в негодность для измерения температуры термопарой.
  • Тип M — представляет сплавы никеля с молибденом или кобальтом. Устройства могут выдерживать до 1400 °C и применяются в установках, работающих по принципу вакуумных печей.
  • Вид N — нихросил-нисиловые устройства, отличием которых считается устойчивость к окислению. Используются они для измерения температур в диапазоне от -270 до +1300 °C.

Вам это будет интересно Как сделать простой регулятор напряжения своими руками

При высоких температурах широко используются устройства из сплавов рения и вольфрама. Кроме того, по назначению и условиям эксплуатации термопары могут бывать погружаемыми и поверхностными.

По конструкции крепления устройства обладают статическим и подвижным штуцером или фланцем. Широкое применение термоэлектрические преобразователи нашли в устройстве компьютеров, которые обычно подсоединяются через COM порт и предназначены для измерения температуры внутри корпуса.

Газовые плиты

Современная газовая плита – сложное устройство, зато пользоваться агрегатом одно удовольствие. Большинство изделий снабжены электроподжигом, значит, готовьтесь к розетке подключать, как другие бытовые кухонные приборы. Принцип действия розжига заключается в накоплении заряда конденсатором с последующим разрядом через ключевой элемент после достижения напряжением фиксированного значения. Вольтаж амплитудой 2-3 кВ пробивает разрядник, расположенный в конфорке, возникает электрическая дуга, зажигающая газ. Кран подачи голубого топлива открывается одновременно с вышеописанным процессом. Разряд происходит мгновенно.

Электроподжиг присутствует только на конфорках. Иногда для автоматизации духовки необходимо либо проложить дополнительные проводники согласно инструкции, либо вовсе доработать конструкцию. Как скоро автоматизация достигла таких высот, что газовая плита зажигается сама, неудивительно, что конструкторы снабдили технику защитой против угасания огня. Простейший пример, когда в сетевых коммуникациях пропадает газ, потом подается снова. Причем без предупреждения со стороны коммунальных служб.

Хозяин находит кухню, наполненную специфическим острым запахом. Взрыв далеко, а воду из чайника придется вылить в раковину, опасаясь отравиться. Некоторые продукты набирают запахи, кушать испорченные ароматом будет нельзя.

Наличие термопары газовой плиты помогает избежать подобных эксцессов. Если осмотреть конфорку, сняв отражатель, рассекатель, заметим две вещи:

  1. Свечу, напоминающую автомобильную.
  2. Термопару.

Первая отвечает за розжиг пламени, вторая контролирует, чтобы огонь горел исправно. Честно говоря, не приходилось видеть модели, дающие искру при повторной подаче газа, сделано для безопасности (если концентрация достигнет взрывоопасной, кухня рванет). Нынешний уровень технологии попросту не дает 100% гарантию исправной работы конструкции. Если газа в кухне хватает, пожар гарантирован. На практике пара анализаторов снаружи, турбинный датчик оборотов в трубопроводе поправили бы ситуацию, но кто хочет рисковать. Автоматика может 3-4 раза попробовать зажечь затухший огонь.

Ввиду описанных причин, термопара фиксирует угасание пламени, тракт подачи голубого топлива газовой плите перекрывается. Не всегда духовка оборудуется электроподжигом и защитой против угасания пламени

Важно отслеживать поставляемые опции. Имеем шансы наполнить кухню порцией газа, если защита от угасания пламени отсутствует. Осведомитесь у консультанта, в каких местах стоят термопары

Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности

Осведомитесь у консультанта, в каких местах стоят термопары. Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности.

Типичное устройство розжига (блочок внутри газовой плиты) снабжается шестью или четырьмя парами контактов. Каждая способна выдавать искру. Профессиональный сленг описывает словами: выходы соединены параллельно. Всегда дооборудуете газовую плиту. На прилавке представлены модели, где специальная схемка показывает трассу укладки проводников, дополняющих духовку электроподжигом. Аналогичную процедур можно проделать с контролем горения, оборудовав термопарой выбранную область. Внедрить еще один элемент, не составит сложности опытному технику.

Термопара газовой колонки – ремонт своими руками

Главная » Новости

Опубликовано: 27.08.2018

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы.

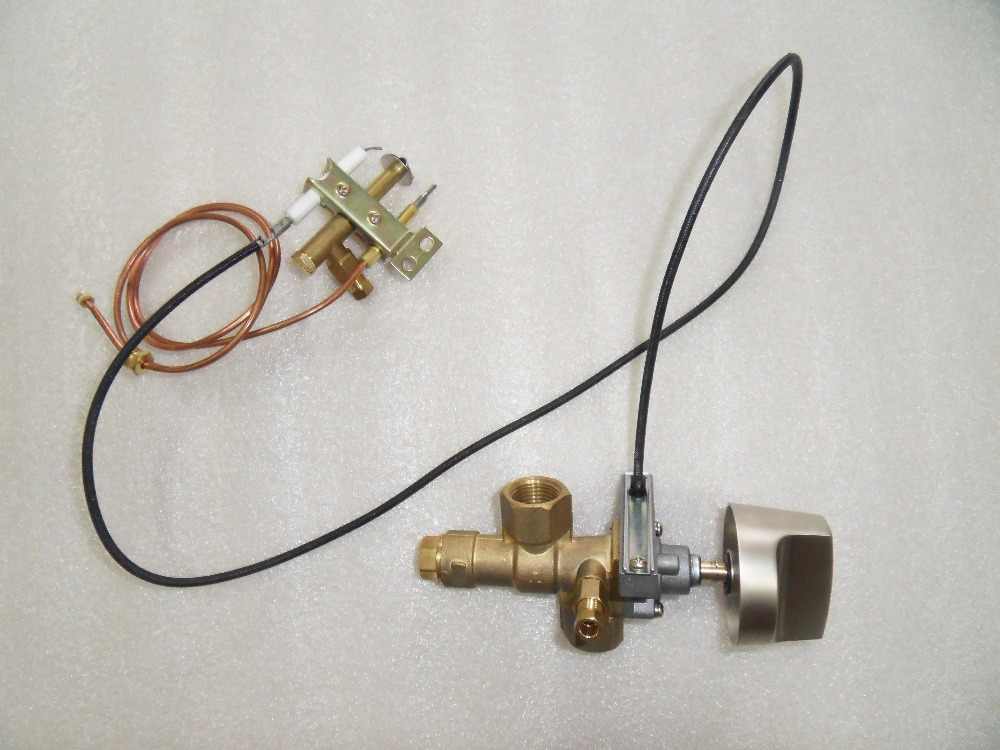

Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник.

Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты. При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку медного провода).

При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике.

При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручкой на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара. Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло.

Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Відмінності від датчика температури

Окрім термопари, до автоматичного газового клапана котла підключається ще 1 датчик. Це термобалон, що відповідає за відімкнення основного пальника в момент досягнення заданої температури води. Зовні колби цих елементів та мідні з’єднувальні трубки трохи схожі. Недосвідчений домовласник може запросто переплутати датчики.

Перелічимо основні відмінності температурного вимірювача від термопари:

  • конструкція датчика – циліндричний сильфон, зроблений у вигляді колби з міді, один її кінець запаяний;
  • термобалон приєднаний до газової автоматики тоншою капілярною трубкою, ніж електрод термопари;
  • сама термочутлива колба встановлюється всередину занурювальної гільзи чи ховається під обшивкою водяної сорочки, а не кріпиться поряд з запальником;
  • температурний датчик не від’єднується від автоматики або відрізняється меншим розміром гайки, ніж прикручена термопара.

Погрешность измерений

Правильность температурных показателей, получаемых с помощью термопары, зависит от материала контактной группы, а также внешних факторов. К последним можно отнести давление, радиационный фон либо иные причины, способные повлиять на физико-химические показатели металлов, из которых изготовлены контакты.

состоит из следующих составных частей:

  • случайная погрешность, вызванная особенностями изготовления термопары;

  • погрешность, вызванная нарушением температурного режима «холодного» контакта;

  • погрешность, причиной которой послужили внешние помехи;

  • погрешность контрольной аппаратуры.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует процесс тестирования термопары, установленной на одной из моделей газовых котлов.

Видеоматериал подробно разъясняет – как снимать, проверять, менять значимый компонент газовой колонки, без которого оборудование фактически остаётся работоспособным только в режиме без контроля, что крайне опасно для конечного пользователя:

Замена сенсора своими руками возможна. Однако для этого домашний мастер должен обладать слесарными навыками, уметь пользоваться измерительными приборами:

Благодаря термопаре автоматизируется процесс зажигания и нагрева, увеличивается степень безопасности эксплуатации газовой колонки и котла. Рассмотренный материал позволяет не только оценить в полной мере технологическую значимость устройства термопары в конструкции газоиспользующего оборудования и разобраться в конструкционных тонкостях домашних котлов, но и, при необходимости, выполнить ремонта техники своими руками

При этом важно помнить о правилах безопасности, и, если есть сомнения в собственных силах, лучше обратиться к специалистам

Хотите рассказать о личном опыте проверки работоспособности термопары? Или у вас есть полезная информация по теме статьи и вы желаете поделиться своими знаниями с другими пользователями? Пишите свои комментарии, участвуйте в обсуждениях – форма обратной связи расположена ниже.
