Обмуровка котла сложный и высокотехнологичный процесс

Ремонт обмуровки котлов

Облегченная обмуровка

Облегченная обмуровка и ее крепление.| Кирпичный свод.

Облегченная обмуровка применяется в котлоагрегатах средней и большой па-ропроизводительности. Выполняется она в виде двух или трех слоев общей толщиной не более 300 — 500 мм. Внутренний ее слой — футеровка, средний слой — изоляционный, внешний — обмуровочный. Для предохранения обмуровки от механических повреждений и создания необходимого уплотнения ее снаружи дополнительно обшивают металлическими листами толщиной 3 — 4 мм. Такая обмуровка через 1 5 — 2 м по высоте крепится к каркасу.

Конструкции обму.

Облегченная обмуровка не имеет перевязок между огнеупорным и изоляционным слоями, поэтому отдельные части обмуровки могут свободно перемещаться друг относительно друга.

Облегченная обмуровка котлов средней производительности конструктивно выполняется по двум основным схемам — в виде монолитной накар-касной обмуровки и обмуровки с передачей веса на каркас котла специальными разгрузочными кронштейнами. Натрубная обмуровка, в которой поверхности нагрева используются как опорные элементы, в котлах среднего давления не получила большого распространения.

Облегченная обмуровка когла крепится к трубам, каркас выполнен в виде постамента. Котел, начиная с отметки 5 4 м, расширяется кверху.

Облегченная обмуровка обычно состоит из двух или трех слоев. Внутрь газохода обращен слой шамотного или красного кирпича. Шамотный кирпич должен быть установлен там, где температура внутренней поверхности обмуровки превышает 600 — 700 С, а также на участках, где возможно шлакование. За экранными трубами при густом экранировании и тугоплавкой золе, а также по стенам водяного экономайзера допустима установка красного кирпича высокого качества, выкладываемого на растворе из огнеупорной глины и молотого шамота.

Облегченная обмуровка, прикрепляемая к каркасу котла из штучных огнеупорных и теплоизоляционных изделий. Эта конструкция обмуровки имеет обшивку из стального листа.

Схема тяжелой обмуровки и температура на границах слоев.

Облегченная обмуровка используется при снижении температуры огневой поверхности внутреннего слоя до 450 — 800 С за счет экранирования стен топочной камеры.

Облегченная обмуровка не обладает такой устойчивостью и прочностью, как тяжелая, выполняемая в виде стен. Поэтому участки облегченной обмуровки крепят к балкам и щитам каркаса. Для повышения плотности ( непроницаемости) обмуровки и ее прочности наружный слой изоляции закрывают стальными листами ( обшивкой) толщиной 2 — 3 мм. Эти листы приваривают к каркасу.

Облегченная обмуровка не обладает такой устойчивостью и прочностью, как тяжелая, выполняемая в виде стен, поэтому ее участки крепят к балкам и щитам каркаса. Для повышения плотности ( непроницаемости) обмуровки и ее прочности наружный слой изоляции закрывают стальными листами ( обшивкой) толщиной 2 — 3 мм, которые приваривают к каркасу.

Облегченная обмуровка для вновь разрабатываемых мощных котлов, как правило, не применяется. Однахо ее применение целесообразно для тех котлов, у которых из-за особенностей сжигаемого топлива обмуровка находится в тяжелых условиях и требует более частого ремонта.

Монолитная облегченная натруб-ная обмуровка.| Сборная натрубная обмуровка котла ДКВР.

Облегченные обмуровки по способу передачи механических нагрузок разделяют на натрубные, передающие нагрузки на экранные системы котла и через них на каркас котла, и накаркас-ные, передающие нагрузки непосредственно на каркас котла.

3. Арматурные работы

  1. Применяемые для армирования бетонов виды и марки сталей, а также диаметры проволоки и типы сеток должны строго соответствовать проектным.
  2. Детали крепления обмуровки, арматура и сетка должны быть тщательно очищены от грязи, отслаивающейся ржавчины, налипшего раствора и т.д.
  3. При изготовлении арматуры из отдельных прутьев пересечения их желательно сваривать контактной или дуговой сваркой. Ручная связка арматуры должна производиться отожженной стальной проволокой диаметром 1,6-2,0 мм. Перевязка арматуры алюминиевой проволокой категорически запрещается.
  4. Крепление арматуры должно быть надежным во избежания смещения при укладке бетона.
  5. Минимальное расстояние установки арматуры от огневой поверхности бетона должна быть не менее 25 мм
  6. Натягивание сетки для армирования жароупорного бетона при выполнении обмуровки экранов должно производится без провисания и слабины. Для этого сначала сетка параллельно плоскости экрана натягивается на концах штырей, крепящих обмуровку, а затем осаживается.
  7. Сетка в местах примыкания к поясам жесткости блоков экранов должна тщательно крепиться при помощи крючков или прутьев (из проволоки диаметром 5-6 мм.), пропускаемых в край сетки и привариваемых к гребенкам дистанционирующим. Шаг приварки крючков или прутьев не должен превышать 150 мм. К крайним блоков сетка должна привязываться проволокой диаметром 1,6-2,0 мм., шаг привязки должен составлять не более 100 мм.
  8. Сетка для армирования уплотнительной штукатурки должна крепиться аналогично сетке для армирования жароупорного бетона. Сетка натягивается по поверхности изоляции, выполненной из теплоизоляционного бетона и должна крепиться проволочными скобами, забиваемыми в бетон, а в местах примыкания к сетке матов — стальной отожженной проволокой с шагом 30-50 мм.

Как спрятать коммуникации?

Кроме самого газового котла, необходимо спрятать с глаз и все коммуникации. Трубу, по которой подводится газ к котлу, замуровывать в стене запрещено. Желательно, если и остальные трубы будут в пределах доступа для их обслуживания. Если же коммуникации не прикрыть, вид на кухне будет совсем неэстетичный. Для их внешнего скрытия можно приобрести в строительном магазине специальные панели или декоративный короб. Такой короб не очень сложно изготовить и самостоятельно, покрасив его затем под цвет интерьера или обклеив пленкой в тон со стенами.

Совет. Лучше, если декоративные короба будут разборными. Иначе их придется ломать при возникновении необходимости доступа к какому-либо участку коммуникаций.

Понадобится спрятать и дымоходную трубу. Для ее маскировки можно сделать декоративный короб с термостойкой внутренней поверхностью или заказать навесной шкаф в одном стиле с остальной кухонной мебелью. Материал для изготовления шкафчика тоже должен быть стойким к воздействию жара, так как труба для вывода продуктов сгорания нагревается.

Различных вариантов, как можно спрятать газовый котел в кухонном помещении, существует достаточно большое количество. Поэтому при покупке этого полезного оборудования не должно возникнуть каких-то проблем, как скрыть его от глаз подальше и не испортить внешним видом агрегата интерьер кухни.

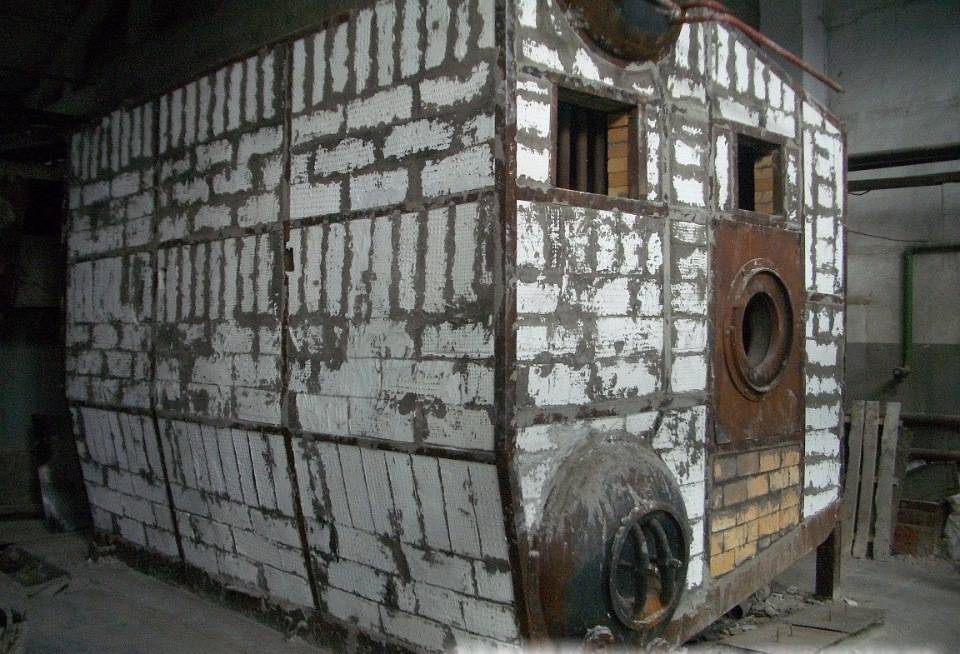

Обмуровка котла ДКВР

Порядок выполнения этой процедуры может изменяться в зависимости от исходных параметров – установка новых защитных экранов или восстановление уже имеющихся. Основной технический регламент на обмуровку котла представляет собой изготовление сплошного защитного контура тяжелого типа.

Работы выполняются по следующей схеме:

  • Возведение стен. Их толщина должна быть не менее 2-х кирпичей, а для задней стенки – 1,5 кирпича.
  • Используется только шамотный кирпич.
  • Связующие материалы должны выдержать максимальную температуру воздействия без изменения начальной формы.
  • Установка базальтовой ваты не обязательна, но рекомендована.

По такой же схеме выполняется обмуровка котла ДЕ 16 13. Расход материалов рассчитывается в каждом индивидуальном случае.

Технология обмуровки котлов

Схема кладки обмуровки.

Обмуровка может начинаться только после того, как полностью закончится гидравлическое испытание котлов. Хотя иногда выкладывать первые ряды начинают еще до завершения полной проверки. Это позволяет сэкономить время.

Обмуровка котла включает в себя два этапа работ: внутреннюю футеровку и наружную облицовку. Футеровка выполняется с использованием огнеупорного кирпича и только на огнеупорном растворе. Правильная технология обмуровки котла требует, чтобы огнеупорные материалы соответствовали следующим требованиям:

  1. В песке и цементе не должно присутствовать никакого лишнего мусора, а также твердых комочков.
  2. Красная глина тоже не должна иметь никаких посторонних примесей.
  3. Огнеупорную глину, кварцевый песок и шамотный порошок перед использованием необходимо обязательно просеять через мелкое сито.

Для работы необходимы следующие материалы:

  • огнеупорный раствор;
  • одинаковый по толщине кирпич с ровными краями;
  • строительный уровень;
  • деревянный молоток.

Дополнительные элементы котлов

Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.

Речь идет о следующих элементах:

  1. Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
  2. Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
  3. Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
  4. Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.

Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.

Система автоматики

Для контроля и автоматизации работы в котлах серии ДКВР предусмотрена простая и надежная система. Она представляет собой блок, подключенный к импульсному регулятору Р25. Датчики передают значение температуры и давления в различных участках оборудования. Управляющий элемент на основе этих данных изменяет интенсивность горения топлива.

Система автоматики условно разделена на следующие группы:

  • Топливно-воздушная. Контролирует механизм подачи топлива.
  • Контроль степени нагрузки котла.
  • Объем воды, который располагается в верхнем баке.

Сигнал об изменении режима работы передается на исполнительный механизм. Дополнительно учитывается изменение давления воздуха в окружающей среде. Для этого установлен специальный датчик.

Разновидности

Главным предназначением защитного слоя является уменьшение уровня теплопотерь и риска ожогов у работников, также снижаются расходы на энергоноситель. Особое значение уделяется материалам, используемым при создании обмуровки, и технологии формирования. Существует несколько основных схем, каждая из которых подбирается индивидуально и обладает высоким уровнем эффективности:

  • Натрубная обмуровка котла состоит из легкого бетона, отличающегося теплоизоляционными характеристиками. При помощи хромитовой массы и специальных плит изготавливается внешний слой.
  • Накаркасная схема имеет в своем составе три слоя: минеральную вату, диатомобетон и шамотобетон.
  • Тяжелая имеет ограниченную область применения и подходит только для котельных с максимальным уровнем температур в пределах 800 градусов. В качестве внешнего слоя выступает красный кирпич, внутренний представляет собой кладку огнеупорного кирпича.

ОБМУРОВКА КОТЛА — это… Что такое ОБМУРОВКА КОТЛА?

(Boiler brickwork) — кирпичная кладка, защищающая топку и котел от больших потерь тепла в окружающую среду. Части О. К., соприкасающиеся с горячими или раскаленными газами, выполняются из огнеупорного кирпича.

Самойлов К. И.
Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР,
1941

  • ОБМУНДИРОВАНИЕ
  • ОБНАЙТОВЛИВАТЬ, ОБНАЙТОВИТЬ

Смотреть что такое «ОБМУРОВКА КОТЛА» в других словарях:

  • Обмуровка котла — Система огнеупорных и теплоизоляционных ограждений или конструкций стационарного котла, предназначенная для уменьшения тепловых потерь и обеспечения газовой плотности ГОСТ 23172 78 Источник …   Словарь-справочник терминов нормативно-технической документации

  • обмуровка котла — Система ограждений котлоагрегата, отделяющих его топку и газоходы от окружающей среды; применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение обмуровки котла — придать необходимое направление потоку дымовых газов в… …   Справочник технического переводчика

  • обмуровка (котла) — — Тематики энергетика в целом EN setting …   Справочник технического переводчика

  • обмуровка котла — katilo apmūra statusas T sritis Energetika apibrėžtis Apmūra, atskirianti aukštos temperatūros dūmų srautą, katilo šilumos mainų paviršius nuo aplinkos. Apmūrą sudaro karščiui atsparus sluoksnis, šilumos izoliacija, gali būti ir katilo metalo… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

  • Обмуровка котла — система ограждений котлоагрегата, отделяющих его топку и газоходы от окружающей среды; применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение обмуровки котла придать необходимое направление потоку дымовых… …   Энциклопедический словарь по металлургии

  • ОБМУРОВКА КОТЛА — нар. стены котла, отделяющие его топочную камеру и газоходы от окружающей среды. Назначение О. к. уменьшить потери тепла в окружающую среду, снизить присосы холодного воздуха в газоходы котла и предотвратить выбивания из него дымовых газов. При… …   Большой энциклопедический политехнический словарь

  • Обмуровка котла —         система ограждений Котлоагрегата, отделяющих его топку и газоходы от окружающей среды. О. к. применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение О. к. придать надлежащее направление потоку дымовых газов в… …   Большая советская энциклопедия

  • ОБМУРОВКА — ОБМУРОВКА, обмуровки, жен. (тех.). 1. только ед. Действие по гл. обмуровать обмуровывать. 2. Покрытие; то, чем обмуровано что нибудь. Кирпичная обмуровка котла. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • обмуровка стационарного котла — обмуровка Система огнеупорных и теплоизоляционных ограждений или конструкций стационарного котла, предназначенная для уменьшения тепловых потерь и обеспечения газовой плотности. Тематики котел, водонагреватель Синонимы обмуровка… …   Справочник технического переводчика

  • ОБМУРОВКА — кирпичная кладка, изолирующая паровые котлы тепло силовых установок от окружающего воздуха для уменьшения отдачи тепла во внешнюю среду стенками или трубками (у трубчатых котлов) котла. Внутри О. стационарных котлов устраивают топки (если они… …   Технический железнодорожный словарь

Котлы “ДКВР”

Системы данной серии предназначены для обеспечения заготовки нагретой воды и теплоснабжения. Они позволяют получить насыщенный пар и часто применяются в вентиляционных системах. Конструкция имеет отличительные особенности в виде вертикально размещенных труб и двух барабанов. Котлы этой марки обладают множеством положительных сторон:

  • широкий диапазон мощности;
  • использование любого вида энергоносителя, включая мазут и газ;
  • автоматизированная работа системы;
  • сборка конструкции может производиться в помещении котельной, при этом не требуется демонтаж стен;
  • обмуровка котлов “ДКВР” производится из любых материалов, подходящих для предполагаемого режима работы;
  • надежность аэродинамической и гидравлической системы обеспечивает высокий уровень КПД.

Вспомогательное оборудование котельной

Для того чтобы в котле эффективно протекали процессы теплопередачи, все потоки воды, топлива и воздуха должны пройти процесс подготовки, перед подачей в агрегат. Эти задачи выполняет вспомогательные котельные установки.

Группа насосов в котельной

К вспомогательным элементам котлоагрегата относят устройства:

  • системы топливоподачи;
  • системы дымоочистки;
  • тягодутьевые аппараты;
  • и насосы, отвечающие за движение воды по контуру;
  • сепарационные устройства котла;
  • установка водоподготовки.

К тягодутьевым аппаратам относятся дымососы и вентиляторы работающих в системе газовоздушных трактов котла. Первые служат для создания разряжения в топочной камере и отвода дымовых газов через дымовую трубу в атмосферу.

Они устанавливаются между газоходом и дымовой трубой, обычно вне помещения котельной, сзади котла, из-за высокого уровня шума, создаваемого при работе.

Вентиляторы предназначены для принудительной подачи воздуха в топочную камеру, для создания газовоздушной смеси на выходе из газовой горелки, для обеспечения полного сгорания топлива. Устройство также устанавливается вне здания котельной, но перед фронтом котла.

Сепарационные устройства служат для сепарации пара от котловой воды, их монтаж выполняют в верхнем барабане котла. Система водоподготовки занимается очисткой питательной воды от солей жесткости в натрий-катионитовых фильтрах для уменьшения процессов накипеобразования на котловых поверхностях нагрева котла и удаление активного кислорода в деаэрационно-питательной установке, для уменьшения коррозионных процессов во внутренних поверхностях нагрева теплогенератора.

Для питания паровых котлов, устанавливают не менее двух электронасосов, с рабочим давлением не менее 1.25 давления водяного тракта котла, и производительностью 110% от номинальной паропроизводительности всех работающих котлов.

Кроме того устанавливают два паровых насоса не менее 50% номинальной производительности котельной.

Насосы котельной подразделяются:

  1. Питательные — предназначены для подачи питательной воды в котел.
  2. Подпиточные – для подпитки контура теплоснабжения при утечках теплоносителя в магистральных сетях.
  3. Сетевые для циркуляции теплоносителя в подающем и обратном трубопроводе. Они также используются и для водогрейных котельных.
  4. Насосы ХВО — в системе химводоподготовки.
  5. Газовое оборудование.

Раствор

Не меньшее значение имеет смесь, используемая для кладки. Она должна обладать равномерной структурой без вкраплений. Для укладки шамотного кирпича подходит раствор на основе глины и шамотного порошка. Степень жирности глины определяет количество порошка. Стоит отметить, что в состав нельзя добавлять соль и речной песок, несмотря на то, что подобные ингредиенты часто встречаются в растворах для кладки печей.

Толщина смеси во время сложной обмуровки должна быть в пределах 2 мм, при обычной кладке допускается увеличение до 3 мм. Полученный результат напрямую зависит от соблюдения пропорций ингредиентов и тщательного перемешивания. Консистенция должна иметь среднюю густоту. Замешивается раствор только на чистой воде, это гарантирует отсутствие извести и других примесей. Рекомендуется готовить состав в отдельной, предварительно очищенной таре.

Как защитить котлы при помощи обмуровки

Схема отвода дыма от чугунных котлов.

Обмуровка применяется только для тех котлов, у которых нет цельносварных экранов. Такая оболочка необходима для того, чтобы из котла правильно выходили все продукты горения, а также она обеспечивает дополнительную изоляцию. Самую простую обмуровку котла можно увидеть в прачечных, там для этой цели выкладываются кирпичные стенки. Следует уточнить, что обмуровка может быть очень сложной, поэтому выполнять ее лучше всего только специалистам. Дополнительная изоляция требуется только для стальных котлов, у чугуна в этом нет особой необходимости.

Типы обмуровки котлов:

  1. Тяжелая (кирпичная). Применяется для котлов с небольшой мощностью, высота стен которых не превышает 12 м.
  2. Облегченная (используется огнеупорный материал).
  3. Легкая (бетонная). Имеет небольшую массу.

Перечень действующих стандартов и технических условий на изделия и материалы, применяемые для обмуровки водогрейных котлов.

  1. Крошка диатомитовая обожженная ТУ 36-888-83
  2. Заполнители для бетонных изделий, масс, смесей, покрытий и мертелей ГОСТ 23037-78
  3. Шнуры асбестовые ГОСТ 1779-83
  4. Маты минераловатные прошивные ГОСТ 21880-94
  5. Вата минеральная ГОСТ 4640-93
  6. Смеси хромитовые ТУ 14-8-84-73
  7. Асбест хризолитовый ГОСТ 12871-93
  8. Цемент глиноземистый ГОСТ 969-91
  9. Портландцемент и шлакопортландцемент ГОСТ 10178-85
  10. Стекло натриевое жидкое ГОСТ 13078-81
  11. Порошок магнезитовый каустический ГОСТ 1216-87
  12. Магний хлористый технический ГОСТ 7759-73
  13. Карналлит обогащенный ГОСТ 16109-70
  14. Глина Часов-Ярского месторождения ТУ 14-8-163-75
  15. Бумага мешочная ГОСТ 2228-81
  16. Фанера клееная ГОСТ 3916.2-89
  17. Проволока стальная низкоуглеродистая общего назначения ГОСТ3282-74
  18. Сетка стальная плетеная одинарная ГОСТ 5336-80
  19. Ткани хлопчатобумажные и смешанные, бытовые миткалевой группы ГОСТ 29298-92
  20. Бетоны жаростойкие ГОСТ 20910-90
  21. Картон асбестовый ГОСТ 2850-80
  22. Сталь горячекатаная круглая ГОСТ 2590-88
  23. Муллитокремнеземистые материалы ГОСТ23619-79
  24. Маты и вата из базальтового штапельного супертонкого волокна ТУ21-23-247-88

Составы бетонов, набивных масс и обмазок.

  1. Жароупорный шамотобетон на глиноземистом цементе (состав на м³), кг:
    • Цемент глиноземистый Марки М-400 ГОСТ 969-91 — 400 кг.
    • Заполнитель шамотный ЗШБ, кл.4 ГОСТ 23037-78 — 700 кг.
    • Заполнитель шамотный ЗШБ, кл.2 ГОСТ 23037-78 — 750 кг.
  2. Жароупорный шамотобетон на портландцементе (состав на м³), кг:
    • Портландцемент марки М-400 ГОСТ 10178-85 — 300 кг.
    • Заполнитель шамотный ЗШБ, кл.8 ГОСТ 23037-78 — 120 кг.
    • Заполнитель шамотный ЗШБ, кл.4 ГОСТ 23037-78 — 650 кг.
    • Заполнитель шамотный ЗШБ, кл.2 ГОСТ 23037-78 — 700 кг.
  3. Теплоизоляционный асбестодиатомовый бетон (состав на 1 м³), кг:
    • Глиноземистый цемент марки М-400 ГОСТ 969-91 — 210 кг.
    • Крошка диатомовая ТУ 36-888-83 — 435 кг.
    • Асбест распущенный ГОСТ 12871-83 — 100 кг.
  4. Пластичная хромитовая масса ПХМ-6 (состав на 1 м³), кг:
    • Хромитовая смесь СХГ-3 ТУ 14-8-84-73 — 3300 кг.
    • Стекло жидкое уд. веса γ=1,4-1,5 г/см³ ГОСТ 13078-81- (200-300) кг.
  5. Уплотнительная магнезиальная обмазка (состав на 1 м³), кг.
    • Порошок магнезитовый каустический МПК-75 ГОСТ 1276-87 — 300 кг.
    • Раствор хлористого магния γ=1,2-1,25 г/см³ ГОСТ 7759-73 — 450 кг
    • Асбест распущенный 5-6 сорта ГОСТ 12871-83 — 800 кг.
  6. Уплотнительная обмазка ОРГРЭС (состав на 1 м³),кг:
    • Портландцемент марки не ниже 300 ГОСТ 10178-85 — 70кг.
    • Глина огнеупорная ТУ 14-8-48-72 или ТУ 14-8-162-75 — 210 кг.
    • Заполнитель шамотный ЗШБ, кл.7 ГОСТ 23037-78 — 560 кг.
    • Стекло жидкое уд. веса γ=1,4-1,5 г/см³ ГОСТ 13078-81- 150 кг.
    • Асбест распущенный 5-6 сорта ГОСТ 12871-83 — 560 кг.
  7. Асбестоцементная штукатурка (состав на 1 м³), кг.
    1. Асбест распущенный 5-6 сорта ГОСТ 12871-83 — 270 кг.
    2. Портландцемент ГОСТ 10178-85 — 260 кг.
    3. Диатомовая крошка с максимальным размером зерен до 5мм. ТУ36-888-83 -360 кг.

Обмуровка водогрейного котла: описание

Перед началом работ все используемые элементы должны быть очищены от капель раствора, коррозии и загрязнений. Точки соединения арматуры связываются проволокой с диаметром около 2 мм либо свариваются при помощи электросварки. Нежелательно использование алюминиевой и медной проволоки.

Битум наносится равномерным слоем на арматуру и фиксирующие элементы, необходимые для укрепления бетона.

Для изготовления опалубки применяется древесина хвойных пород, за исключением лиственницы. Тщательно обрабатываются и остругиваются стороны, прилегающие к бетонному раствору. Возможно использование бумаги или глины с высокой пластичностью для уплотнения щелей в опалубке. Двойная опалубка подходит для обмуровки вертикальной поверхности либо находящейся под углом не менее 40 градусов. Деревянную поверхность рекомендуется покрыть смазочным составом для того, чтобы избежать ее сцепления с бетоном. В качестве смазки можно использовать раствор, состоящий из воды и минерального масла.

Печи и котлы в промышленности и сегодня остаются незаменимыми объектами, поэтому часто появляется необходимость в ремонте и модернизации подобных конструкций. Кроме того, должна производиться обмуровка котла и при необходимости замена элементов, вышедших из строя.

Виды защиты для котлов открытого типа

Назначение защитного покрытия — предотвращение ожогов у обслуживающего персонала и снижение тепловых потерь системы теплоснабжения. Правильно сделанная обмуровка котла ДКВР-10-13 обеспечит снижение коэффициента теплопередачи от труб с паром и снизит текущие затраты на энергоноситель

Важно подобрать технологию формирования защитного пояса и материалы для ее реализации. Ведь обмуровка котла это создание эффективного защитного слоя вокруг всей конструкции

Классификация по видам конструкции:

  • Тяжелая. Применяется для систем с относительно небольшой мощностью и максимальной температурой до +700°С. Внутренний слой формируется из огнеупорного кирпича в половину его толщины, наружный – из стандартного красного.
  • Накаркасная. Состоит из трех прослоек: шамотобетона (60 мм), армированного диатомобетона (50 мм), плит из минеральной ваты.
  • Натрубная. Сначала наносится хромитовая масса толщиной 40 мм, затем слой легкого теплоизоляционного бетона (50 мм). Окончательную обработку выполняют теплоизоляционными плитами.

Конкретная схема обмуровки котла ДКВР-10-13 зависит от выбранной технологии и применяемых материалов. Последнее определит эксплуатационные качества оборудования и степень эффективности его работы.

Материалы для обмуровки

Формирование защитного слоя — это сложный технологический процесс. Компании, предоставляющие эту услугу, делают составы самостоятельно, в зависимости от типа котла и технических условий. Так, обмуровка котлов НИИСТРУ-5 может кардинально отличаться от работ по защите отопительного оборудования другого типа. Перечень материалов для выполнения этого задания однотипен, разница – в составе и наносимых слоях.

Для примера можно рассмотреть, как делается обмуровка котла ДЕ 16 13, расход материалов и этапы работы.

  • Приготовление набивных масс. Основа – хромитовые, карбундовые или корундовые компоненты. В качестве связующего вещества применяют жидкое стекло или шликер огнеупорной глины. Объем зависит от толщины слоя (до 50 мм) и площади набивки.
  • Уплотнительные обмазки. Предварительно на поверхность набивных масс устанавливают монтажную сетку из огнеупорного металла. Используется шамотный порошок, распушенный асбест лили каустический магнезит. Нанесение возможно только до отвердевания массы. В совокупности объем обмуровки котла ДКВР 10 13 может достигать больших значений. В среднем масса 1 м? площади равна 1,2 т.
  • Установка теплоизоляционных плит. Для этого применяют базальтовое волокно, так как оно может выдерживать температуру до +1200°С.

Помимо этого, обработке может подвергаться не вся конструкция. В некоторых случаях целесообразно защитить отдельные элементы. Чаще всего выполняется обмуровка дверцы котла S645 745 массой Plistix, чтобы предотвратить несчастные случаи и уменьшить тепловые потери. При этом нужно учитывать распределение температуры на поверхности оборудования. При остывании не должно возникать зон с резким перепадом нагрева.

Ремонт обмуровки котла также имеет свои особенности. При демонтаже обвязки стараются сохранить элементы для повторного использования. Если в процессе эксплуатации сформировались неровности в трубах или промежуточных экранах – их нужно выровнять слоем теплоизолятора. Для повышения эксплуатационных свойств применяются алюминиевые краски для окраски обмуровки котла. Они наносятся поверх последнего слоя.

Основные требования, предъявляемые к обмуровке котлов

Инструмент для обмуровочных работ.

Изолирующий слой обязательно должен быть плотным, без трещин. Иногда необходима специальная огнеупорная кладка. В этом случае можно использовать шамотный кирпич. Его обязательно сортируют, ведь в обмуровке котлов существуют места, в которых кладка должна быть особо прочной, в них нельзя использовать битый кирпич. Шов кладки должен быть герметичным, а отбитые края не позволят этого добиться. Швы должны быть настолько идеальными, что проверяется даже целый кирпич при помощи специального шаблона.

Пристальное внимание должно уделяться не только кирпичам, но и раствору для кладки. Он должен быть приготовлен очень хорошо, тщательно размешан

Если кирпич шамотный, то состав приготавливают из смеси шамотного порошка и огнеупорной глины. Количество порошка будет зависеть от того, насколько жирная глина. Чем больше жирность глины, тем больше понадобится порошка. Иногда печники добавляют в огнеупорную глину обычный песок и поваренную соль. При обмуровке котлов так делать нельзя.

Обычная кладка требует, чтобы толщина раствора не превышала 3 мм, сложная кладка – еще меньше. Поэтому состав необходимо замешивать очень тщательно, иначе не получится добиться необходимого результата. Если кладка должна быть особо тщательной, то применяется только жидкая смесь. Для просто тщательной кладки можно использовать раствор средней густоты, а для обычной состав должен быть консистенции сметаны.

Для приготовления нельзя использовать грязную воду, как обычно делается на многих стройках. В огнеупорный раствор не должно попасть никаких примесей, например, остатков извести. Поэтому его замешивают только в отдельной чистой емкости. Для малопрогреваемых мест можно использовать известковые сложные растворы.

обмуровка котла — это… Что такое обмуровка котла?

обмуровка котлаСистема ограждений котлоагрегата, отделяющих его топку и газоходы от окружающей среды; применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение обмуровки котла — придать необходимое направление потоку дымовых газов в котлоагрегате, уменьшить потери тепла в окружающую среду и предотвратить присосы наружного воздуха в газоходы котла или выбивание дымовых газов в помещение котельной. Температура обмуровки котла снаружи менее 55 °С при температуре воздуха в котельной 25 °С. Обмуровку котла выполняют из шамотного кирпича, огнеупорного бетона и других огнеупоров. [http://metaltrade.ru/abc/a.htm]

Тематики

металлургия в целом

Справочник технического переводчика. – Интент. 2009-2013.

  • обмуровка (котла)
  • обмуровка стационарного котла

Смотреть что такое «обмуровка котла» в других словарях:

  • Обмуровка котла — Система огнеупорных и теплоизоляционных ограждений или конструкций стационарного котла, предназначенная для уменьшения тепловых потерь и обеспечения газовой плотности ГОСТ 23172 78 Источник …   Словарь-справочник терминов нормативно-технической документации

  • ОБМУРОВКА КОТЛА — (Boiler brickwork) кирпичная кладка, защищающая топку и котел от больших потерь тепла в окружающую среду. Части О. К., соприкасающиеся с горячими или раскаленными газами, выполняются из огнеупорного кирпича. Самойлов К. И. Морской словарь. М. Л …   Морской словарь

  • обмуровка (котла) — — Тематики энергетика в целом EN setting …   Справочник технического переводчика

  • обмуровка котла — katilo apmūra statusas T sritis Energetika apibrėžtis Apmūra, atskirianti aukštos temperatūros dūmų srautą, katilo šilumos mainų paviršius nuo aplinkos. Apmūrą sudaro karščiui atsparus sluoksnis, šilumos izoliacija, gali būti ir katilo metalo… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

  • Обмуровка котла — система ограждений котлоагрегата, отделяющих его топку и газоходы от окружающей среды; применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение обмуровки котла придать необходимое направление потоку дымовых… …   Энциклопедический словарь по металлургии

  • ОБМУРОВКА КОТЛА — нар. стены котла, отделяющие его топочную камеру и газоходы от окружающей среды. Назначение О. к. уменьшить потери тепла в окружающую среду, снизить присосы холодного воздуха в газоходы котла и предотвратить выбивания из него дымовых газов. При… …   Большой энциклопедический политехнический словарь

  • Обмуровка котла —         система ограждений Котлоагрегата, отделяющих его топку и газоходы от окружающей среды. О. к. применяется в котлах, не имеющих цельносварных газоплотных экранов. Назначение О. к. придать надлежащее направление потоку дымовых газов в… …   Большая советская энциклопедия

  • ОБМУРОВКА — ОБМУРОВКА, обмуровки, жен. (тех.). 1. только ед. Действие по гл. обмуровать обмуровывать. 2. Покрытие; то, чем обмуровано что нибудь. Кирпичная обмуровка котла. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • обмуровка стационарного котла — обмуровка Система огнеупорных и теплоизоляционных ограждений или конструкций стационарного котла, предназначенная для уменьшения тепловых потерь и обеспечения газовой плотности. Тематики котел, водонагреватель Синонимы обмуровка… …   Справочник технического переводчика

  • ОБМУРОВКА — кирпичная кладка, изолирующая паровые котлы тепло силовых установок от окружающего воздуха для уменьшения отдачи тепла во внешнюю среду стенками или трубками (у трубчатых котлов) котла. Внутри О. стационарных котлов устраивают топки (если они… …   Технический железнодорожный словарь

1.Краткое описание конструкции обмуровки и тепловой изоляции.

  1. Обмуровка водогрейных котлов натрубная, облегченная. Состоит из слоя огнеупорного шамотобетона, который наносится по металлической сетке теплоизоляционного слоя и уплотнительной обмазки (штукатурки), так же нанесенной по сетке и оклеенной снаружи тканью. На некоторых типах котлов вместо шамотобетона используется обшивка из стального листа толщиной 2 мм. Общая толщина обмуровки ~ 112 мм. Вес одного квадратного метра обмуровки, выполненной на экранных трубах не более 100 кг.
  2. Амбразуры горелок формируются из шамотобетона, кирпича шамотного, хромитовой массы, деталей из стали или других материалов в соответствии с требованиями чертежа.
  3. Необогреваемые части коллекторов, и криволинейные поверхности экранов изолируются асбестодиатомовым бетоном.
  4. Бункер золовой, газовые короба, трубопроводы, воздухоподогреватели и т.п. изолируются теплоизоляционными матами или другими теплоизоляционными материалами набивкой под сетку.
  5. Поверх тепловой изоляции элементов наносится по сетке слой асбестоцементной штукатурки с последующей оклейкой тканью.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
