Порядок выполнения расчета гидрострелки для отопления и характерные особенности оборудования

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки

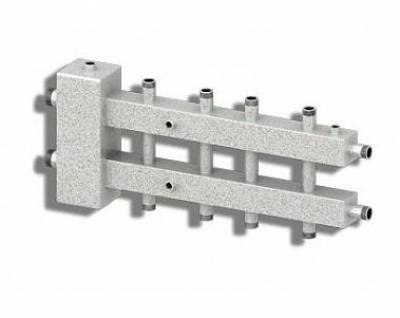

или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом — таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Принцип работы гидрострелки

При запуске, выходе на заданный режим и отключении обогрева в системе водяного отопления возможны различные аварийные ситуации.

Одна из них называется тепловым ударом. После запуска котла теплоноситель нагревается и поступает в батареи.

Однако батареи заполнены холодным теплоносителем, который вытесняется из них и поступает в уже нагретый котел. Резкое и неравномерное охлаждение труб теплообменника котла приводит к их деформации.

Чугунные теплообменники обладают повышенной хрупкостью и особенно чувствительны к быстрому неравномерному нагреву. При запуске отопления без гидроразделителя они часто трескаются и выходят из строя.

Вероятность выхода из строя отопительного оборудования значительно возрастает, если:

• систему быстро запускают в начале сезона при низкой температуре или после остановки и срочного ремонта;
• по какой-либо причине отключаются насосы;
• часть контуров перекрыта.

Многоконтурный отопительный агрегат страдает одним существенным недостатком: в случае перекрытия части контуров давление и скорость потока в работающих контурах повышается, что может приводить к перегреву и повреждениям.

Важно: гидрострелка в многоконтурной системе отопления исключает резкие колебания давления и скорости потока, и, следовательно, негативное взаимовлияние контуров.

Кроме основной функции регуляции давления и скорости потока гидроразделитель собирает пузырьки воздуха и механические примеси, мигрирующие по трубам. Воздух удаляется из системы через клапан в верхней части, а шлам — через кран в нижней части гидрострелки.

Благодаря этой очистительной функции замедляется окисление металла в местах контакта с теплоносителем, что увеличивает срок службы и снижает вероятность поломки таких деталей:

• батарей;
• запорно-регулирующей арматуры (краны, задвижки, перепускные клапаны и др.);
• насосов;
• теплообменников.

Устройство и принцип работы

Схема устройства гидравлического разделителя промышленного изготовления представлена на рисунке ниже.

Устройство гидравлического разделителя

На рисунке движение воды от котла показано красной стрелкой. Вода, поступая в гидрострелку, огибает разделительную пластину (2) и поступает через канал воздухоудаления (3) к выпрямителю потока (4). Для сброса лишнего воздуха из воды в конструкции предусмотрен автоматический воздухоотводчик (1). Для контроля температуры воды в гидрострелке в гильзу (5) устанавливается термометр. Дальнейшее движение воды в систему показано красной стрелкой. Синей стрелкой показано обратное движение воды из системы к котлу. Через разделительные пластины (6) вода перемешивается в гидрострелке. Внизу гидрострелки расположен грязесборник с пластинами (7). Грязь из гидрострелки сливается краном (9).

Как видно из рисунка, конструкция не такая сложная, и потому никаких особых требований к эксплуатации нет. Просто нужно следить за работой автоматического воздухоотоводчика и сбрасывать накопившуюся грязь из гидрострелки.

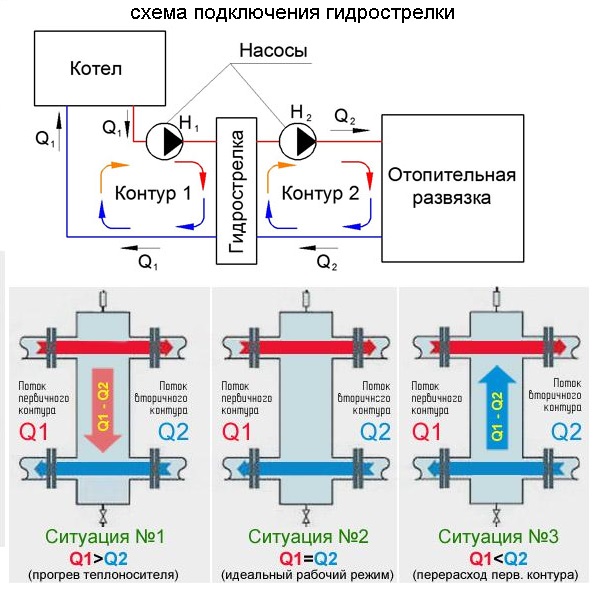

Схема подключения и режимы работы гидрострелки показаны на рисунке ниже.

Схема режимов работы гидрострелки

На рисунке показаны три основных варианта работы гидрострелки. Как видно из рисунка, в первом случае отопительная система потребляет теплоносителя меньше, чем вырабатывает отопительный котел. При этом в гидрострелке наблюдается движение воды вниз, по ходу движения воды в контуре котла. Эта ситуация может произойти если, например, в отопительной системе сработают термоклапаны, которые ограничивают поток воды.  Во втором случае расходы теплоносителя системы отопления и котла одинаковые, и отопление работает в оптимальном режиме. Движения воды по гидрострелке в таком случае не наблюдается. Третий вариант – когда расход отопительной системы  больше, чем расход котла. В этом случае вода в гидрострелке движется вверх.

Как рассчитать

Для обеспечения оптимальной работы гидроразделителя необходимо обеспечение небольшой вертикальной скорости внутри данной конструкции, что позволит твердым частицам, которые находятся в теплоносителе осесть на дно, а также снизить сопротивление тепловой жидкости.

Гидравлический разделитель можно рассчитать двумя методами:

,

где:

D – окружность разделителя (мм);

d – окружность подводящих торцевых труб (мм);

G – граничный проток воды через гидрострелку (м3/час);

w – предельная скорость потока тепловой массы через диаметральное сечение гидроразделителя, м/сек (около 0,2 м/сек).

с – тепловая мощность воды;

P – предельная мощность монтируемой отопительной установки (кВт);

ΔT – указанная разница температур между подачей и обратом системы отопления (градусов Цельсия), (приблизительно 10 градусов Цельсия).

Проекты шведских домов

Зачем нужна гидрострелка в системе отопления?

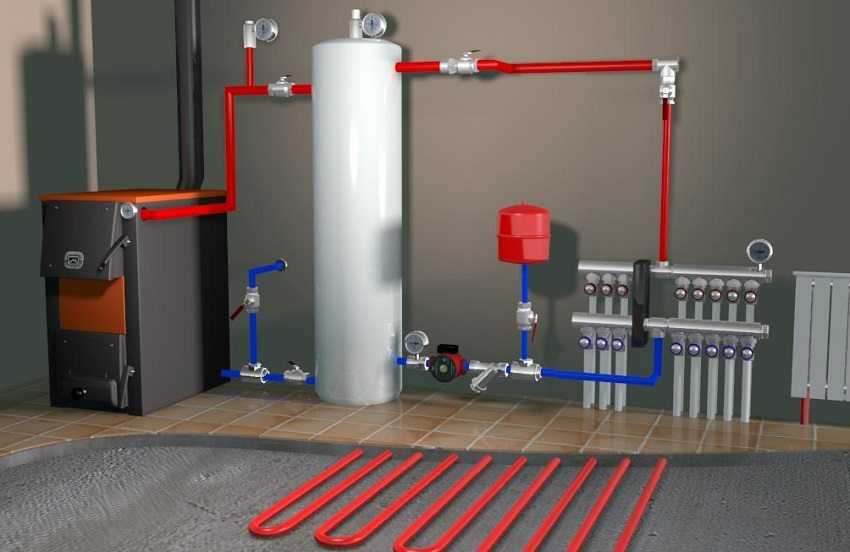

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

• разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
• узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
• параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
• коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

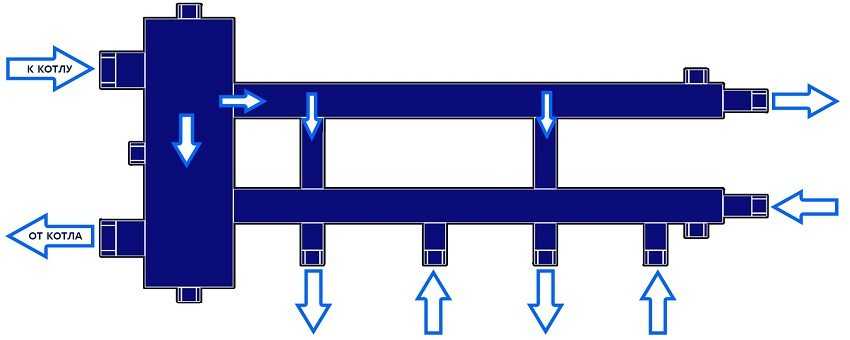

Схема движения теплоносителя в коллекторе с гидрострелкой.

• оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
• узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
• подмес сохраняет постоянный объем котловой воды;
• при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
• полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
• дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы.

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.
