Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Критерии выбора

Подбор оборудования базируется на предельно допустимом водном потоке в отапливающей системе и сохранении минимальной скорости водного потока в гидрострелочной полости и подводящих патрубках.

Полезно знать рекомендуемое значение наибольшей скорости перемещения воды сквозь поперечное сечение устройства, которая составляет, приблизительно, 0.2 м/сек.

При расчетах данного оборудования для отопительной системы орудуют следующими величинами:

  • D – диаметром гидроразделителя, в миллиметрах;
  • d – диаметром патрубков подводящего назначения, мм;
  • G – максимальной скоростью водного протока по устройству;
  • w – предельной скоростью продвижения воды по поперечному сечению гидроразделителя;
  • с – теплоемкостью теплового носителя;
  • P – максимальным значением мощности котла, что устанавливается, кВт;
  • ΔT – заданной разностью в значениях температуры между подачей и возвратом отопительной системы, °С (= приблизительно 10°С).

Для того, чтобы рассчитать зависимость диаметра гидравлического разделителя от максимально возможного напора воды в системе, используют формулу:

(351) 222-10-92

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение  гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

  • В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
  • Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
  • Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

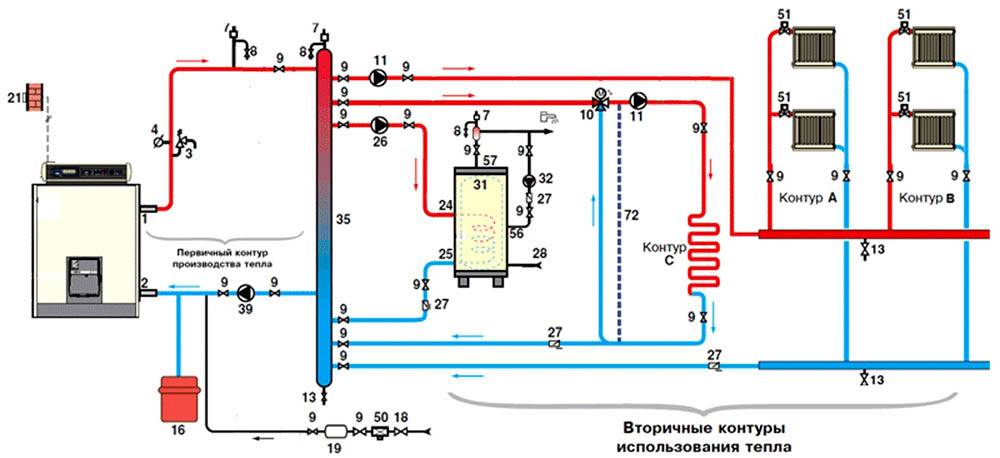

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями

Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему. Сверху вмонтирован автоматический клапан, выпускающий воздух

Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Устройство гидрострелки

Гидроразделитель представляет собой пустой вертикальный цилиндр-трубу круглой или прямоугольной формы. На концах он закрыт выпуклыми заглушками в форме эллипсов. Из трубы выходят 4 патрубка (по 2 с каждой стороны), которые соединяются с системой терморегуляции при помощи фланцев или резьбы. В её верхней точке обычно размещён воздуховод, а в нижней — кран для удаления осадка со дна.

Размеры гидрострелки могут быть разными и зависят от мощности котла, а также общей длины тепловых труб. Монтаж анулоида проводится за водонагревателем, если есть коллектор — перед ним. Тяжёлые и массивные устройства устанавливают на опорные стойки, в то время как более маленькие крепятся к стене или располагаются на кронштейнах. Изготавливают гидравлические разделители из стали (высокоуглеродистой или нержавейки) и меди, для маломощных (13—35 кВт) газовых котлов — из полипропилена. У многих присутствует дополнительная теплоизоляция и антикоррозийное покрытие.

Хотя некоторые правила соблюдаются всегда, не все конструкции гидрострелок одинаковы. Самые распространённые чертежи устройств:

  • Классический. Вертикальная труба с четырьмя патрубками, две пары которых расположены на основе параллельно друг другу. Расстояние верхних патрубков от вершины и нижних от конца гидрострелки одинаково и равняется внутреннему диаметру цилиндра — D.
  • С чередованием патрубок. Похож на классический вариант, но все патрубки располагаются на разной высоте, образуя «лесенку». «Ступеньки» расположены на расстоянии 3 d, 5 d, 8 d и 10 d от вершины цилиндра, где d — внутренний диаметр патрубка. Те из них, что подключены к отопительному контуру котла, находятся выше. Считается, что такое расположение улучшает фильтрацию гидроразделителем газов и твёрдых примесей в воде для отопления.
  • Горизонтальный цилиндр с вертикальными патрубками. Встречаются разные варианты их расположения на корпусе, в том числе по концам изделия.
  • Гидрострелка-решётка. Импровизированный вариант, он почти не используется из-за очень плохой теплоизоляции.

Помимо основной конструкции, обеспечивающей разделение потоков по отопительной системе, в гидроразделитель могут входить дополнительные механизмы. Чаще всего среди них встречаются:

  • клапаны-терморегуляторы, которые мешают холодной воде попасть в котёл;
  • краны с различными функциями;
  • теплоизолирующие элементы;
  • термометр и прибор для измерения давления в трубах;
  • дополнительные отделители воздуха и газоотводящие системы;
  • шламоуловитель, сетки и прочие элементы фильтрации.

Изготовление гидрострелки отопления своими руками

Устройство гидрострелки

Теперь рассмотрим устройство гидрострелки. Прибор имеет незамысловатую конструкцию. Есть агрегаты разного размера и конфигурации, но все они отвечают определенным правилам. В продаже можно найти модели, которые объединяют разделитель и коллектор.

Гидрострелка – это прибор в виде цилиндрического корпуса с отходящими от него патрубками. Его несложно сделать самостоятельно. Классическое расположение гидроразделителя вертикальное, но оно не является обязательным. Просто при вертикальном расположении удобней отводить воздух и собирать твердые взвеси. Гидравлический разделитель – это не обязательно сварная конструкция. Прибор можно сделать из полипропилена или медных труб.

Как выбрать электрический конвектор

Принцип действия гидрораспределителя

Не приминая в расчет разнообразные промежуточные варианты, принцип работы гидрострелки можно описать тремя основными режимами ее функционирования:

Режим первый. Система функционирует почти в равновесии. Расход «малого» контура почти не отличается от суммарного расхода всех контуров (Qк = Qо). Перегоняемая жидкость не задерживается в гидравлической стрелке, а проходит через нее по горизонтали, почти не образуя вертикального движения.

Температура воды на патрубках подачи (Т1 и Т2) — одинакова. Такая же ситуация и на патрубках, которые подсоединены к «обратке» (Т3 и Т4). В таком режиме гидрораспределитель, по большому счету, никак не влияет на работу системы. Однако в таком режиме контуры функционируют крайне редко, поскольку параметры системы всегда претерпевают изменения в процессе эксплуатации.

Режим второй. Принцип работы следующий: в данный момент случилось так, что суммарный расход на контурах превосходит расход в контуре котла (Qк < Qо). Данная ситуация на практике случается очень часто, когда всем контурам в один момент времени требуется максимальный расход жидкости.

Другими словами, незамедлительная потребность в теплоносителе больше того, что может выдать контур котла. В этом случае при наличии гидрострелки система не встанет и не разбалансируется. В гидравлическом распределителе просто образуется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи.

В то же время к этому потоку в верхней области гидрострелки осуществится подмес горячей жидкости, циркулирующей по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.

Режим третий. Принцип работы гидравлической стрелки в этом режиме является, по сути, основным. В компетентно спроектированной и смонтированной отопительной системе именно он и будет превосходящим. Расход теплоносителя в «малом» контуре больше подобного суммарного показателя на коллекторе, то есть «спрос» на нужный объем стал ниже «предложения». (Qк > Qo).

Причин тому может быть сколько угодно – от изменения параметров аппаратуры термостатического регулирования до отключения некоторых радиаторов. Никакой из этих факторов не окажет негативного влияния на общий процесс работы системы обогрева.

Избыток объема жидкости вертикальным спускающимся потоком просто уйдет в «обратку» малого контура. В сущности, котел будет обеспечивать избыточный объем, а каждый из контуров станет забирать столько, сколько необходимо в данный момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

  1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
  2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
  3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Недостатки

Принцип работы и назначение гидрострелки

  1. Гидрострелка необходима для гидродинамической балансировки системы отопления и служит в качестве добавочного узла. Она дает возможность сберечь теплообменники котлов, сделанные из чугуна, от возможных тепловых ударов. Подобное может произойти во время первоначального пуска котла, проведения технических проверок или обслуживающих работ, которые сопровождаются обязательным отключением циркуляционного насоса отопления и горячего водоснабжения. Также, применение гидрострелки, предохранит целостность вашей системы отопления при автоматическом отключении контуров ГВС, теплового пола и др.. При монтировании отопительной системы в вашем доме для соблюдения гарантийных обязательств изготовителя на оборудование, установка гидрострелки, является обязательным условием. Требования эти являются обязательными для котлов, у которых теплообменник изготавливается из чугуна. Так как, при возникновении большой разницы температур между водой на выходе и входе, возможно разрушение чугуна из-за его природной хрупкости.
  2. Чтобы выровнять давление при неодинаковых расходах в основном контуре котла и сумарном потреблении вторичными контурами тепла. Гидроразделитель будет полезным в случае многоконтурных систем отопления (батареи отопительные, водонагреватель, горячий настил и другое). Соблюдая гидродинамические нормы, наше устройство дает возможность на 100% устранить воздействие друг на друга контуров и гарантировать их бесперебойную работу в заданных режимах.
  3. При правильном расчете размеров и гидромеханических параметров, гидрострелка будет выполнять функцию отстойника и убирать из теплоносителя механические образования, такие как ржавчина, шлам, накипь. Это значительно продлит время работы всех движущихся и трущихся элементов системы отопления, например насосов, запорной арматуры, счетчиков и датчиков.
  4. Гидроразделитель осуществляет важную роль удаления с теплоносителя, находящегося в нем воздуха. Это в существенной степени снизит количество окислившихся металлических деталей системы отопления.

Как удалить накипь в чайнике легко и быстро

Проверяем диагонали фундамента

Второй важный момент при проверке фундамента стоит уделить диагоналям. В идеале диагонали в прямоугольном фундаменте должны совпадать. По рисунку совпадение диагоналей мы отобразили в небольшом равенстве D1=D2. При их равенстве можно судить, что все наши параллельные стороны имеют одинаковую длину и все 4 угла находятся под 90 градусов. Эти условия нам важны, чтобы наши стены получились ровными.

Если есть небольшое расхождение в диагоналях, то эту неточность можно компенсировать во время кладки уменьшая длинную сторону и увеличивая короткую. Разумеется, если толщина фундамента и толщина кладки нам позволяют это сделать.

Как сделать гидравлический разделитель

В качестве материала для устройства разделителя лучше всего подходит сталь или медь большого диаметра. Это связано с тем, что через данное оборудование проходит тепловая масса, нагретая до максимальной температуры, которую выдерживает металл.

Изготавливая гидрострелку необходимо знать его будущие замеры.

Пошаговая инструкция

После необходимых вычислений диаметров гидрострелки приступаем к ее изготовлению.

С помощью сварочного аппарата из обрезка трубы изготавливаем будущий гидроразделитель.

Патрубки располагаются в таком порядке:

  1. Первый входной патрубок от отопительного устройства нужно расположить ниже верхней части разделителя на 5-10 см. Оставшееся сверху пространство служит для скопления и выведения воздуха.
  2. Второй выходной патрубок для подачи теплоносителя к котлу следует врезать на 5-10 см выше нижней части конструкции. Свободное пространство предназначено для оседания и последующего удаления скопившегося мусора, шлама.
  3. Третий патрубок для подачи тепловой массы в батареи должен располагаться ближе к первому патрубку и выше четвертой торцевой трубы, предназначенной для подачи теплоносителя на теплый пол.
  4. Обратную трубу теплых полов рекомендовано располагать как можно ближе ко второму патрубку.

Следует учесть, что входные и обратные торцевые трубы одного контура должны располагаться так, чтобы между ними находилась хотя бы одна торцевая труба другого контура.

Промежуток между торцевыми трубками не должен быть меньше тройного значения их диаметра. Так, при врезке патрубка диаметром 5 см, ближайшую трубу следует врезать на расстоянии более 15 см.

Также можно изготовить гидрострелку в виде решетки из труб небольшого диаметра. Данную установку можно соорудить из труб соответствующего диаметра торцевых труб, соединив фитингами. Так, к примеру, можно применить металлопластиковую трубу небольшой окружности или полипропилен, но только для температуры отопления, не превышающей 70 градусов Цельсия.

Высота гидрострелки на качество работы системы отопления не влияет, а вот ее объем значение имеет, чем он больше, тем лучше. Оптимальным объемом для выравнивания температурных перепадов является показатель равный 100-300 литрам. Такой объем необходим для котлов с ручной подачей горючего, которые могут давать значительные температурные скачки. Обычная небольшая гидравлическая стрелка имеет объем около 20 литров.

https://youtube.com/watch?v=Yy1ahKcLy6A

Как выбрать?

Структуры систем управления

Нюансы работы гидрострелки в системах с насосной группой

В целях повышения эффективности работы отопительных контуров инфраструктура может дополняться вспомогательными насосами и коллекторами. Однако вместе с наращиванием производительности при таком подходе можно ожидать и увеличения нагрузки на отдельных контурах. В результате система отопления с гидрострелкой и насосной группой может функционировать с наличием следующих проблем:

  • Если используются циркуляционные агрегаты с разными показателями мощности, то слабые насосы не смогут справляться с нагрузками, присутствующими на соседних контурах.
  • Само по себе разделение на множество контуров в результате установки дополнительных функциональных узлов также влияет на работу насосной группы, что может привести к ее перегрузкам и выходу из строя.
  • Если в проекте закладывается нормативная разница в показателях давления на отдельных ветках, то малейшее нарушение в балансировке вызовет аварию уже в трубопроводе.
  • При штатной остановке отдельных насосов для прекращения подачи воды на их целевом участке возрастет риск движения «паразитных» течений, спровоцированных соседним циркуляционным оборудованием.

Вышеназванные эксплуатационные проблемы обычно возникают в сложных промышленных системах на производствах, где одним источником тепла обслуживаются десятки потребителей. В системах отопления частного дома гидрострелка обычно работает в комплексе с малой насосной группой и двумя-тремя коллекторами. Даже если речь идет о двухэтажном доме, для полноценной циркуляции теплоносителя может быть достаточно и двух насосов. Главное – правильно их подобрать в соответствии с потребностями конкретной системы.

Роспись по трафаретам: основы декора

Достоинства

Принципиальная схема подключения гидравлической стрелки к контурам отопления

Применение гидравлического разделителя в данной системе, направленной на создание тепла в помещении, обладает рядом преимуществ, заключающихся в:

  • ликвидации проблемы во время нахождения размеров отопительного насоса в области вторичного контура и исполнительном элементе;
  • предотвращении взаимовоздействия котлового контура на отопительные;
  • равномерном распределении нагрузок водного потока на тепловые генераторы и тепловые потребители;
  • обеспечении оптимального функционирования исполнительных компонентов;
  • предоставлении мест для подсоединения расширительного бачка и быстродействующего воздухоотводчика;
  • способствовании подключения различных дополнительных комплектующих.

В случае желания создания в своем жилье комфортной температуры с минимальными расходами энергии, наилучшим вариантом станет установка теплогенераторной системы, основывающейся на функционировании гидроразделителя.

Следует отметить: эффект экономии в сравнении с традиционной системой отопления, существенно заметен: в случае правильно спроектированной системы на основе гидрораспределителя, экономия газа составляет 25%, а электроэнергии – 50%.

Рейтинг встраиваемых посудомоечных машин 2020 года

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Сфера применения

Рассмотрим, для чего нужна гидрострелка. Так, это устройство служит надежной защитой чугунных котловых теплообменников от вероятности теплового удара. Такая неприятность может возникнуть, если в теплообменник котла резко поступает холодная вода из «обратки». Вероятность теплового удара резко повышается в следующих случаях:

  • при первом запуске котла и ремонтных работах;
  • когда насосы отключают параллельно;
  • когда дополнительные контуры автоматически отключаются.

Разделитель лучше всего зарекомендовал себя в многоконтурной системе отопления. Он служит для балансировки гидродинамических параметров. Разделитель дает 100% гарантию недопущения взаимовлияния друг на друга различных контуров, а также является залогом их эффективной бесперебойной работы.

При точном расчете гидравлический разделитель хорошо очищает воду от растворенного в ней воздуха. Это весьма снижает скорость окисления деталей из металла и продлевает срок эксплуатации следующего оборудования для отопления:

  • радиаторов и запорной арматуры;
  • различных датчиков;
  • циркуляционного насоса и теплообменника.
