Дымоход для газового котла: нормы и требования к монтажу, сравнительный обзор видов

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Содержание

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубу

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

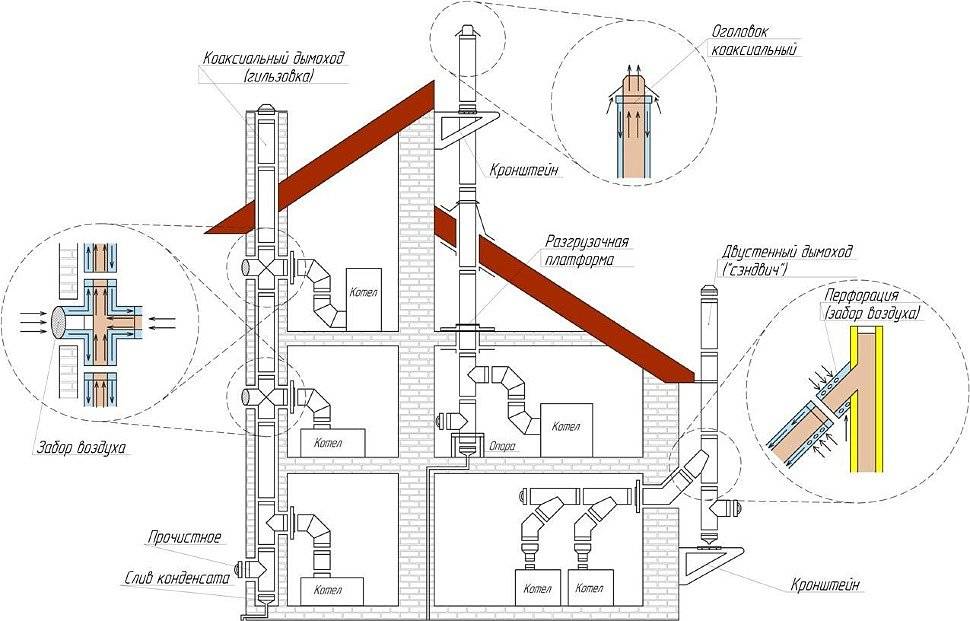

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Классификация коаксиальных систем дымоотведения

В зависимости от расположения коаксиальные системы делятся на 2 типа:

Внутренние дымоходы чаще всего прокладывают в специальных шахтах, отделенных от жилых помещений. Иногда в качестве шахт используют старые дымоотводные каналы, если их размеры и устройство отвечают требованиям противопожарной безопасности.

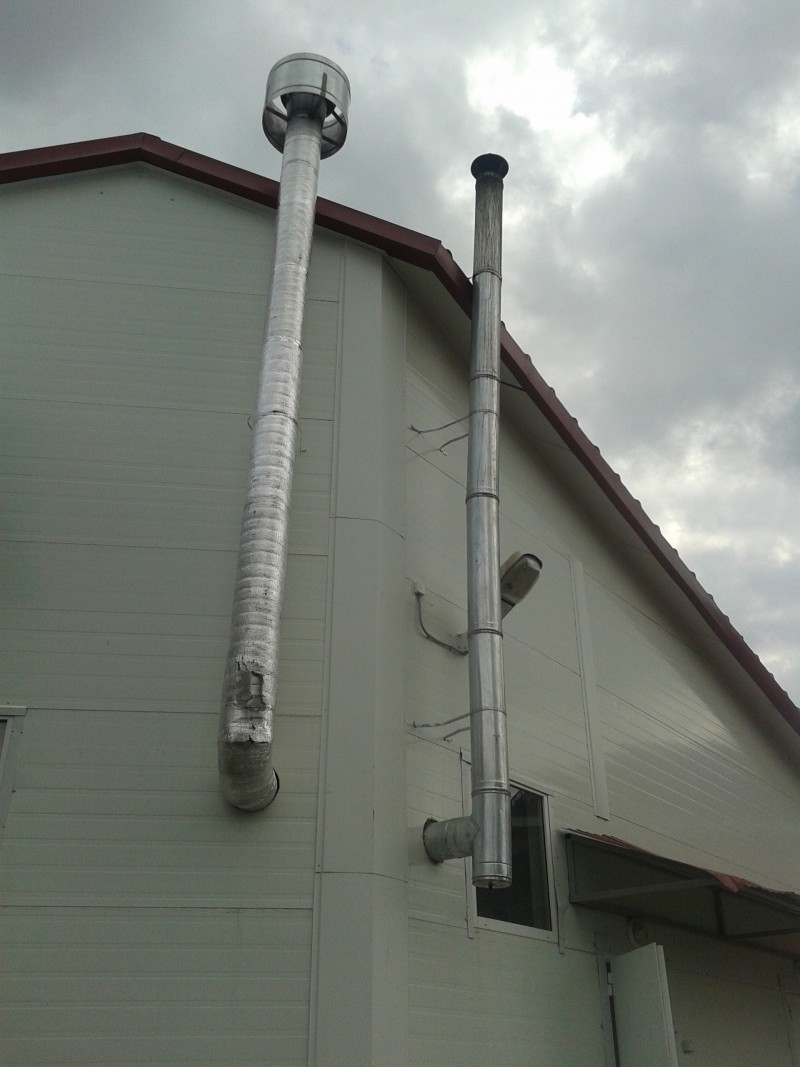

Наружные дымоходные каналы проще в монтаже и обслуживании. Их основным недостатком является ухудшение внешнего облика здания, поэтому системы данного типа стараются размещать со стороны внутреннего фасада.

Внутренний и наружный коаксиальный дымоход.

В зависимости от наличия утепления:

В холодное время года подающий воздух канал может частично промерзать, что затруднит поступление требуемого количества воздуха в камеру сгорания газового котла. Если в месте расположения здания преобладают низкие температуры на протяжении длительных периодов, используют утепленные дымоходы.

Утепленный участок представляет собой три соосно расположенных трубы. Полость между двумя наружными трубами заполняется утеплителем препятствующим обледенению воздушного канала.

По типу вывода:

  1. с вертикальным выводом;
  2. сгоризонтальным выводом.

Горизонтальный и вертикальный дымоходы.

Способ вывода коаксиальной трубы зависит от расположения отопительного котла внутри здания и трассы, по которой может быть проложен дымоход. В большинстве случаев дымоотводы имеют как вертикальные, так и горизонтальные участки. Строго вертикальный вывод дыма используется для котлов, не оснащенных вентилятором принудительной тяги.

По количеству обслуживаемого оборудования:

Индивидуальные дымоходы предназначены для обслуживания одного газового котла и не имеют разветвлений. Коллективные дымоотводы представляют собой шахтную систему, в которой отдельные ветви от каждого теплогенератора соединяются с общим каналом. Коллективные коаксиальные дымоходы могут быть исключительно вертикального типа. В настоящее время распространены наружные коллективные дымоотводы обслуживающие газовые котлы, установленные на одном «стояке» многоэтажных домов.

Коллективный коаксиальный дымоход.

Отзывы потребителей о дымоходах

Какие допускается применять способы монтажа

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Отзывы о наших дверях

Виды

По своему расположению коаксиальные системы подразделяются на внутренние и внешние. Внутренние системы более сложны, потому для их использования необходимы специальные шахты, отделенные от помещений. Такой вид дымоходов применяется нечасто. Наружные системы являются стандартными и просты в монтаже.

В зависимости от типа вывода выделяют горизонтальные и вертикальные системы. Горизонтальные являются более сложными. Для установки такого варианта дымоотвода необходимо учитывать характеристики постройки. Стоит помнить, что максимальная длина трубы коаксиального горизонтального дымохода не должна быть больше 5 метров. Для вертикальных систем используется два варианта подключения. Это может быть каскадный тип подключения или индивидуальный. Каскадная система используется в многоэтажных домах, где присутствует несколько систем отопления. Соответственно, индивидуальная система применяется в частных одно- и двухэтажных домах.

Также по использованным материалам выделяют дымоходы из нержавеющей стали и пластиковые котлы:

  • Системы из нержавейки способны выдержать куда большие температурные нагрузки, в отличие от пластиковых. Также трубы из нержавейки имеют высокий уровень устойчивости к кислотам. В целом, дымоходы из нержавейки очень надежны и имеют длительный срок эксплуатации. Также они могут быть как утепленными, так и без утеплителя.
  • Главным плюсом пластиковых систем является их невысокая стоимость. Также такие трубы имеют небольшой вес, что облегчает процесс монтажа. Да и в целом монтаж такой системы довольно прост. Срок службы пластиковых систем ниже, чем у конструкций из нержавейки, к тому же и использовать пластик в котлах, где температура высокая, нецелесообразно.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
    Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
  • Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
    Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
  • Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
  • Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
  • Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
  • Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Какой дымоход выбрать для газового котла

Ведущие компании по изготовлению конденсационных газовых агрегатов такие как Viessmann, Buderus и Baxi изготавливают установки с патрубками нестандартных диаметров. В этом случае использование одноименных фирменных дымоходов является оптимальным вариантом. В остальных случаях для установки коаксиального дымохода достаточно подобрать соответствующий диаметр трубы и материал дымохода.

Наиболее распространенными материалами для изготовления коаксиальных труб служат алюминий, жаростойкий пластик и легированная сталь. Алюминиевые дымоходы широкого распространения на территории РФ не получили из-за высокой стоимости.

Пластиковые двухканальные дымоходы

Такой дымоход рассчитан на нагрев до +210 С и используется в комплексе с конденсационным газовым оборудованием. К достоинствам таких труб относится:

  • Малая эксплуатационная масса;
  • Доступная цена;
  • Простота монтажа.

Использование пластиковых дымоходов ограничивается тем, что механическая прочность таких устройств невысока. Кроме этого, такой дымоход может работать только в режиме низкотемпературного газоотвода. Что исключает возможность его подключения к обычному газовому котлу.

Коаксиальные дымоходы из нержавеющей стали

Такая труба отличается устойчивостью к воздействию кислот, а максимально возможная температура нагрева составляет 540 – 550 С. Существует два типа коаксиальных дымоходов из нержавеющей стали:

  • Без утепления. Такие конструкции отличаются простотой и надежностью, однако требуют дополнительной теплоизоляции для уменьшения конденсации отработанных газов. К достоинствам этих дымоходов относится длительный срок службы и возможность использования с любым отопительным оборудованием;
  • Утепленные конструкции могут подключаться как к котлам с принудительным удалением отработанных газов, так и к установкам, работающим на естественной тяге. Такие дымоходы нередко используются в качестве коллективного газоотвода. Срок службы трубы не менее 35 лет.

Выбор коаксиального дымохода обусловлен, прежде всего, рекомендациями изготовителя отопительного котла.

Специфика различных типов устройств

Надо сказать, что традиционный кирпичный дымоход не просто неактуален в плане дизайна, но уже устарел и в техническом отношении. Это довольно сложная структура, которая обходится дорого по всем параметрам – от кладки, материалов, до затраченного времени. Слабые эксплуатационные характеристики и минимум удобства в чистке, низкий уровень вывода вредных веществ делают его самым непопулярным вариантом.

Котлы из нержавеющей стали могут предложить достаточно широкий ряд моделей, обладают износоустойчивостью и простотой в эксплуатации. Обычно устройство представляет собой так называемую сэндвич-систему, когда одна труба вкладывается внутрь другой.

Как приготовить бетон М100 и М200?

Далеко не всегда нам может понадобиться бетон высокой проектной марки. В ряде случаев можно использовать смесь намного меньшей стоимости. Например, для бетонной подготовки вполне может подойти бетон М100. Чтобы приготовить такую бетонную смесь воспользуемся приведенной ниже таблицей.

В этой таблице приведены объемные соотношения компонентов бетона.

В заключение хотелось бы подчеркнуть, что правильный расчет пропорций бетонной смеси зависит в первую очередь от предъявляемых требований к будущему фундаменту, и от фракций заполнителей.

Следует учесть, что в приведенных таблицах отображены лишь усредненные данные, но при некоторых уточнениях и поправках они могут вполне быть использованы в строительстве дома.

Преимущества и недостатки покупки коаксиальных дымоходов для газового котла

Чтобы покупателю легче было сделать выбор, мы приведём основные достоинства коаксиального дымохода:

  • для поддержания горения кислород поступает извне, а не из помещения;
  • дымоход занимает немного места, что существенно экономит пространство вокруг;
  • организованная система воздушных потоков увеличивает производительность оборудования;
  • дымоход пожаробезопасен;
  • простой монтаж.

Коаксиальный дымоход можно установить на оборудовании, работающем на разных видах топлива: твёрдом, жидком и на газу. Необходимо отметить и некоторые недостатки, чтобы в процессе эксплуатации не возникло неприятных неожиданностей:

  • обмерзание – эксперты считают, что причиной его появления является неправильный теплотехнический расчёт, а не суровый зимний климат;
  • при установке вертикальной конструкции может возникнуть проблема сбора конденсата. Об этом известно производителям, и некоторые модели стали комплектовать со специальным резервуаром.

Обмерзание происходит из-за неправильного монтажа трубопровода

Возможные ошибки монтажа

Штакетник шахматкой с кирпичными столбами

Монтаж: рекомендации и схемы

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

  1. Неграмотно выбранная высота и сечение трубы.

  2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.

  3. Невыполнение норм ППБ (правил пожарной безопасности).

  4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Коаксиальный газовый котел: отзывы владельцев

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Видео

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

  1. Участки конструкции должны иметь уклон не более 30 градусов.
  2. Предельная длина любого ответвления в сторону – 1 м.
  3. Отсутствие уступов и поперечных сечений.
  4. Предельное число колен – 3.
  5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
  6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
  7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
  8. Обустройство капельника и ревизии в нижней части трубы.
  9. Исключены любые прогибы составляющих конструкции.
  10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
  11. Отсутствие зазоров между компонентами конструкции.
  12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
  13. Все составляющие системы соединяются очень плотно.
  14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
  15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
  16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
  17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

  1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
  2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
  3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Требования к дымоходам для газовых котлов

При проектировании необходимо учитывать все нормы, прописанные в специальных документах, регламентирующих установку дымохода для газового котла. Обязательно выполнение следующих рекомендаций:

  • Диаметр дымохода не может быть меньше выходного отверстия. Если выход имеет диаметр 100 мм, то на протяжении всей конструкции это число не должно уменьшаться, только увеличиваться.
  • Максимальный угол наклона конструкции не должен превышать 30 градусов. Идеальной считается полностью вертикальная труба. Если без наклона не обойтись, то длина изогнутого участка должна быть меньше, чем высота помещения с котлом.
  • Должны отсутствовать закругления во всей конструкции.
  • Вся конструкция должна быть обложена герметичной теплоизоляцией.
  • Все стыки и соединения не должны пропускать газы и мелкодисперсные взвеси.
  • В нижней части конструкции должны быть оборудованы выходы для скопившегося конденсата. Он образуется из-за большой разницы температур отходящих газов и окружающей среды.
  • Минимальная высота, на которую должна возвышаться труба над коньком крыши составляет 0,5 м.
  • Желательно установить защиту на конце трубы от осадков и засорения. В качестве преграды подойдет металлический зонтик.

Без выполнения остальных пунктов необходимо для узаконивания конструкции и постройки. К тому же, все требования направлены на уменьшение риска несчастных случаев, таких как отравление отработанными газами, утечек топлива и взрывов.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
