Инструкции к котлам BAXI. Монтаж газовых котлов Baxi: схема подключения и инструкция для настройки

Как настроить котел бакси на экономичный режим

Серия Comfort

Серия Comfort является более продвинутой версией базовой серии Baxi Luna 3, обладающей расширенным функционалом.

Принципиальных различий между двумя линейками не имеется, иначе производитель выделил бы их в разные серии и дал им собственные наименования. Имеется большее число моделей, предоставлены новые возможности управления системой.

В отличие от базовых моделей, серия Comfort снабжена выносной панелью управления, которая может быть использована в беспроводном варианте конструкции. Параллельно с общими функциями, панель является датчиком комнатной температуры, демонстрируя владельцу текущие показатели микроклимата в помещениях.

Дистанционное управление существенно меняет принцип настройки и регулирования режимов работы системы, позволяя владельцу вносить нужные изменения с любой удобной точки в доме, не подходя к самому котлу.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

  • двухтрубная для домов большой отопительной площади;
  • однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
  • комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

  1. Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
  2. Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
  3. Нагретый теплоноситель поступает на подачу системы отопления.
  4. От подающего трубопровода идут ответвления к каждому прибору отопления.
  5. Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

  1. Газовый котел устанавливается на стену в кухне.
  2. Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
  3. Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
  4. Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
  5. Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
  6. В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему «теплый пол».

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают «теплый пол», который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибкиТип неисправностиРешение
Е01-02Отсутствие теплоносителя в системе (сбой работы датчика протока)Подпитка системы, замена датчика
Е03Отсутствие пламениПрочистка форсунок, подача газа, ремонт системы розжига
Е04Ложное свидетельство о наличии пламени (пробой искры на датчик)Удаление капель воды с платы, изоляция или замена датчика
Е05Обрыв датчика температуры ОВВосстановление контакта
Е06КЗ датчика температуры ОВЗамена датчика
Е07Обрыв датчика температуры ГВСВосстановление контакта
Е08КЗ датчика температуры ГВСЗамена датчика
Е09Отказ вентилятораРемонт или замена устройства
Е10Сбой в работе системы дымоудаленияПрочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13КЗ датчика протока ОВЗамена датчика
Е15Неисправность или отказ платы управленияРемонт или замена платы
Е16Превышение допустимой температуры нагрева котлаОчистка теплообменника от накипи, подпитка системы водой
Е18Перегрев датчика дымоудаленияРемонт или замена датчика
Е27КЗ или обрыв датчика давления воздухаЗамена датчика

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

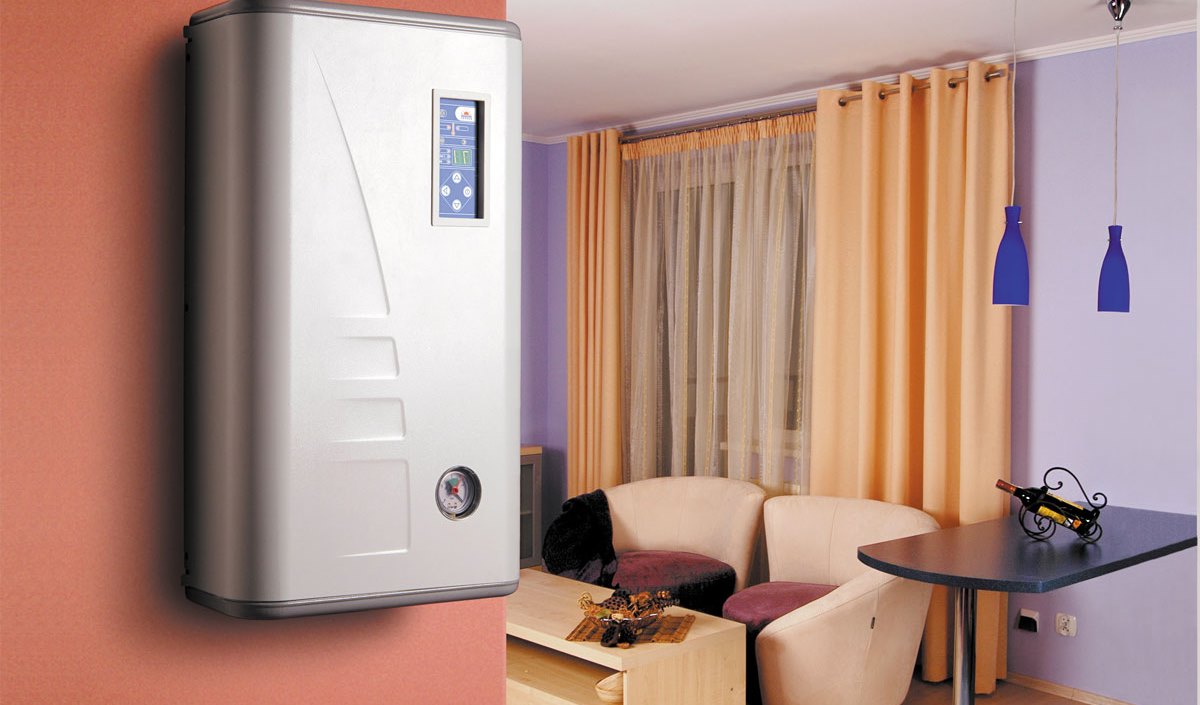

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

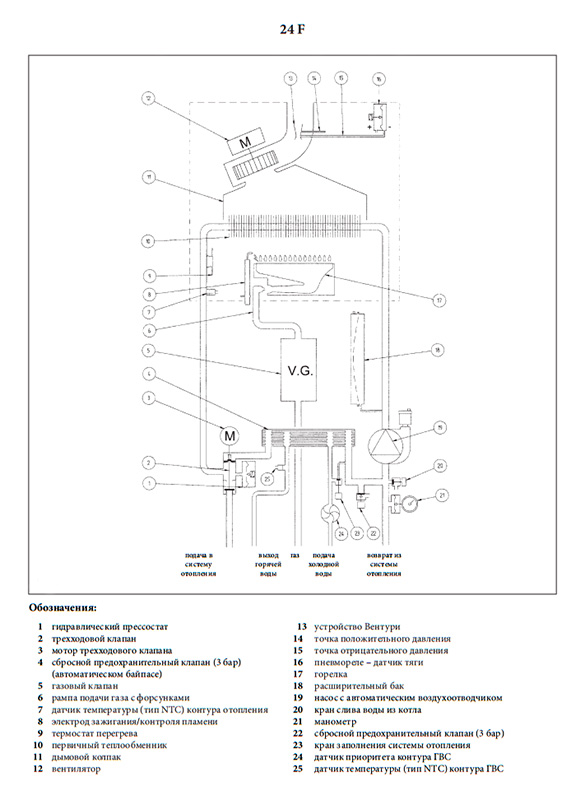

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.

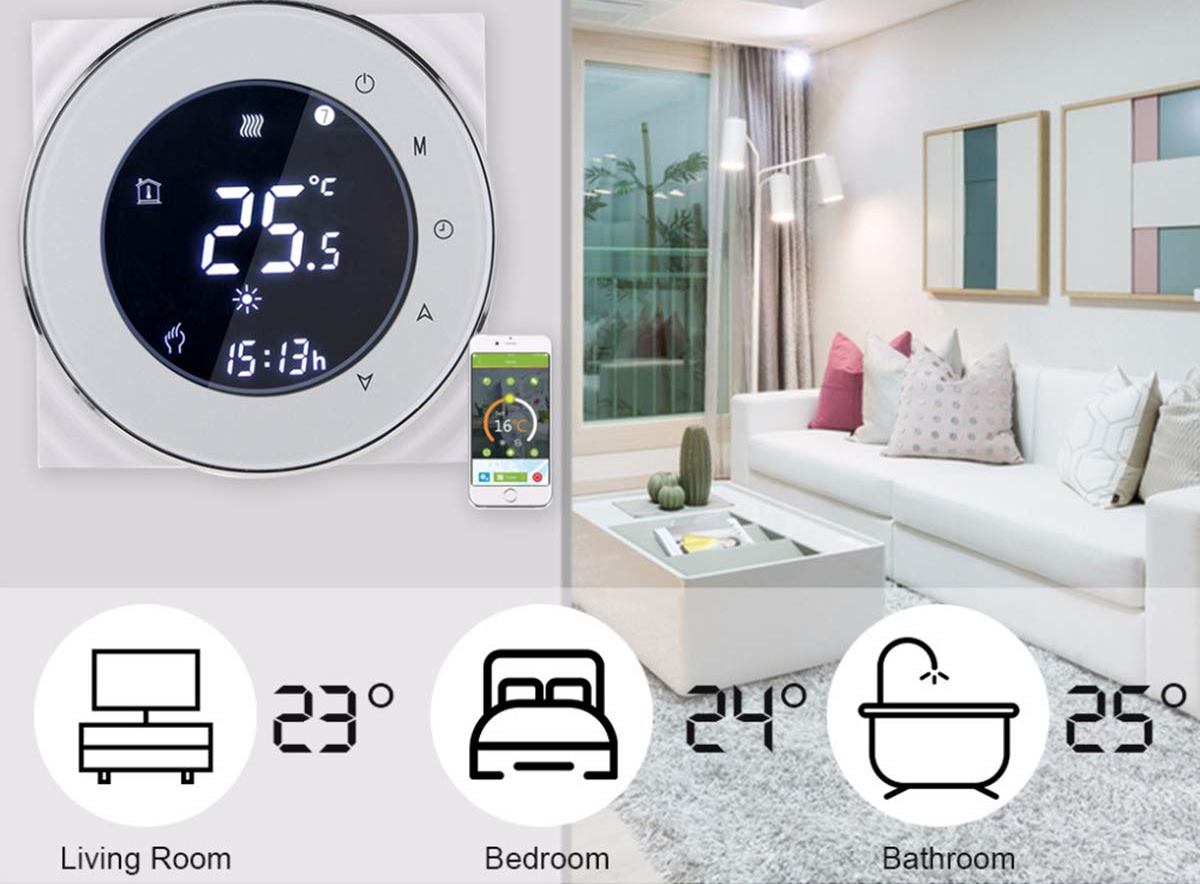

Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

из Для сооружения уличного датчика, считывающего наружную температуру, можно купить обычный терморезистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Прибор устанавливается в пластиковый футляр от наушников для защиты от атмосферных явлений и оборачивается фольгой для исключения нагрева солнцем Для того чтобы вывести датчик наружу, в стене рядом с котлом нужно просверлить отверстие. Термистор подключается к котлу витой парой Используя график, представленный корпорацией Бакси, нужно настроить температуру теплоносителя по графику, отображающему его оптимальные значения при разных показаниях термометра Датчик закрепляется на внешней стороне капитальной стены. Желательно для него найти место, не освещаемое напрямую солнцем. Со стороны помещения отверстие, высверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой Этап 1: Сборка самодельного уличного датчикаЭтап 2: Сверление стены для вывода наружуЭтап 3: Настройка теплоносителя по наружной температуреЭтап 4: Крепление уличного датчика температуры

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Какую температуру ставить в котле отопления низкие и высокие значения

Поделимся своим опытом относительно разных температурных режимов.

  1. 40 градусов. Такой режим часто оказывается экономически невыгодным. При такой температуре газовый котел вполне может недогревать до полградуса. Из-за этого циркуляционный насос и нагрев не отключаются. Соответственно, расход газа только увеличивается. В некоторых моделях котлов расход может быть даже выше, чем при установленной температуре 70°С. Кроме того, от такого температурного режима лучше отказаться еще и в случаях нестабильной работы электросети. Теплоноситель за короткое время остынет, в помещении станет холодно уже через несколько часов.
  2. 50 градусов. Большинство тестов показывает, что при установке этой температуры расход газа самый низкий. Однако циркуляционный насос работает довольно долго, что повышает расходы на электричество. Плюс в случае перебоев электросети батареи немного дольше сохраняют тепло. При общих подсчетах такой режим работы системы менее экономичен, чем следующий.
  3. 60 градусов. Это по праву самый экономичный режим. Газа требуется больше, чем при режиме 50 градусов, но заметно снижаются расходы электричества. Суммарные расходы оказываются ниже. Да и помещение обогревается лучше.
  4. 70 градусов. В таком режиме электроэнергия тратится меньше, но расход газа увеличивается. Но более важная проблема в том, что с некоторыми моделями котлов при таком режиме работы возможны скачки температуры воздуха в помещении. Они могут быть как практически незаметными, так и довольно ощутимыми. Дело в том, что радиаторы продолжают сильно греть помещения даже после отключения нагрева в котле, затем остывают, потом вновь сильно разогреваются.

Устанавливать еще более высокую температуру не стоит, если только вы не живете в холодных северных регионах. И причин тому несколько. Главная – в доме просто не нужны такие высокие температуры. И даже если нужно максимально обогреть помещения, лучше устанавливать температуру ниже. При слишком высоких значениях появляется неприятный запах паленой пыли с батарей, полипропиленовые трубы изнашиваются быстрее.

Так какая температура должна быть на котле отопления? Мы рекомендуем около 60-65 градусов, если температура на улице не ниже -10°С. Если ниже, можно увеличить мощность. Если на улице около нуля, больше 50-55 градусов не понадобится.

Какая температура на котле оптимальна для отопления без разницы температур в помещениях?

Часто владельцу жилья важнее не экономия, а равномерный обогрев всех помещений в доме. Котел работает постоянно, не допуская снижения температуры ниже выбранного значения. Конечно, электричества для такого режима нужно больше, но вот на газе можно сэкономить.

40 градусов для комфортного и равномерного обогрева не всегда достаточно. При таком режиме дом будет прогреваться в среднем на 20-20,5 градусов при температуре на улице не ниже -9°С. Если двадцати градусов в помещении вам недостаточно, можно установить 45-50 градусов на котле.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Тактование котла

Тактованием называют частоту включений оборудования для нагрева теплоносителя. Если к котлу бакси не подключены внешние устройства управления, то интервал между включением котла может быть установлен максимум 10 минут (по умолчанию 3 минуты).

Например, для котла BAXI ECO FOUR за это отвечает параметр конфигурации F11 Время ожидания горелки между двумя включениями.

Частое включение не является экономичным – чем больше времени котел будет непрерывно работать, тем лучше. На одном из форумов пользователь выражал обеспокоенность  длительной непрерывной работой котла, но это напротив означает, что установился такой режим , при котором происходит непрерывная компенсация тепловых потерь помещения при поддержании оптимальной температуры теплоносителя.

Наиболее актуальна эта проблема для владельцев малогабаритных квартир, потому, что котел изначально предусматривается, в том числе для приготовления горячей воды и заведомо большей мощности.

Так как номера параметров конфигурации газовых котлов могут отличаться, то для настройки конкретной модели нужно изучить инструкцию.

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.

Заключение

Благодаря газовому котлу можно удобно настраивать климат в доме. Особенно, если вы применяете новаторскую технику с автоматизацией режимов и множеством полезных опций.

Отопительный котел представляет собой устройство, при помощи сгорания топлива (или электричества) осуществляющего нагрев теплоносителя.

Устройство (конструкция) отопительного котла: теплообменник, теплоизолированный корпус, гидравлический блок, а также элементы безопасности и автоматика для управления и контроля. У газовых и дизельных котлов в конструкции предусмотрена горелка, у твердотопливных — топка для дров или угля. Такие котлы требуют подключения дымохода для отвода продуктов сгорания. Элекрокотлы оснащаются ТЭНами, не имеют горелок и дымохода. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы отопительного котла — теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Чугунные теплообменники устойчивы к коррозии и достаточно долговечны, но чувствительны к резкому перепаду температур и имеют большой вес. Стальные могут страдать от ржавчины, поэтому их внутренние поверхности для увеличения срока защищают различными антикоррозийными покрытиями. Такие теплообменники являются наиболее распространёнными при производстве котлов

Медным теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники популярны, часто используются в настенных котлах, но обычно дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых или жидкотопливных является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная. (Подробное описание горелок представлено в статьях про газовые и жидкотопливные котлы). Для управления котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для удаленного управления котлом – GSM-модуль (регулирование работы устройства через SMS-сообщения)

Для управления котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для удаленного управления котлом – GSM-модуль (регулирование работы устройства через SMS-сообщения).

Основными техническими характеристиками котлов отопления являются: мощность котла, тип энергоносителя, количество контуров обогрева, тип камеры сгорания, тип горелки, тип монтажа, наличие насоса, расширительного бака, автоматика котла и др.

Чтобы определить необходимую мощность котла отопления для дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Соответственно, если требуется обогрев подвального помещения, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Отметим особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. При выборе мощности котла обязательно отметьте все особенности теплоизоляции дома и помещений. Более подробно с таблицей расчета мощности котла отопления можно

Так какой котел лучше выбрать? Рассмотрим типы котлов:

«Средний класс»
— средняя по уровню цена, не так престижно, но вполне надежно, представлены стандартные типовые решения. Это итальянские котлы Ariston , Hermann и Baxi , шведские Electrolux , немецкие Unitherm и котлы из Словакии Protherm .

«Эконом-класс»
— бюджетные варианты, простые модели, срок службы меньше, чем у котлов более высокой категории. У некоторых производителей есть бюджетные модели котлов, например,

Заключение

Задачи обогрева дома и снабжения его горячей водой являются наиболее важными и насущными для любого домовладельца. Не менее ответственный шаг — выбор установки, соответствующей всем требованиям.

В этом отношении настенные газовые котлы Baxi Main 24 Fi представляют оптимальный вариант, обеспечивая лучшее соответствие цены и качества работы.

Параметры агрегата позволяют использовать его в помещениях площадью до 240 кв. м., что соответствует наиболее распространенному размеру жилья.

Конструкционные особенности и высокое качество сборки дают основания считать эти установки одними из лучших образцов теплотехнического оборудования.
