Электрокотел для теплого пола – мощность, подключение, обзор моделей, цены

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

• Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.
• Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
• Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.

Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Условия подключения

Теперь поговорим об условиях для контура теплого пола, подключаемого к системе радиаторного отопления. Для начала необходимо понимать, что смонтированная система радиаторного отопления не резиновая. Следовательно, имеет некоторые ограничения. И должна быть сделана правильно. Я очень часто вижу, как люди монтируют системы радиаторного отопления, используя при этом, например трубу ППР дм 25 мм. И как в этом случае подключить к системе теплые полы? Вот почему я всегда рекомендую монтировать трубы, для радиаторной системы отопления начиная с диаметра 32 мм и выше.

Теперь о длине контура теплого пола. Длина не должна превышать 40-50 метров для двухтрубной системы, в зависимости от выше перечисленных характеристик. Монтировать можно как змейкой начиная, например, от наружных стен, так и спиралью.

Длинна контура теплого пола для Ленинградки с принудительной циркуляцией не должна превышать 20-30 метров. При этом если у вас длинна контура выходит больше, то необходимо делить ее на равные части.

Трубу для монтажа контура теплого пола в этом случае я рекомендую использовать металлопластиковую дм 16-18 мм максимум. Дм 20 мм используют для гравитационных систем. Обычно температура теплоносителя в системах радиаторного отопления не менее 70 градусов. При этом, трубы PEX-AL-PEX выдерживают температуру 90 градусов. Есть так же аналоги труб из сшитого полиэтилена с кислород непроницаемым слоем, которые так же выдерживают температуру 90 градусов по Цельсию.

№2. Виды электрических котлов по типу нагревательного элемента

В зависимости от того, каким образом проходит нагрев воды, все котлы делятся на ТЭНовые, электродные и индукционные.

ТЭНовые котлы

Это самый популярный вариант исполнения, причем настолько популярный, что говоря об электрических котлах, как правило, имеют в виду именно конструкции с ТЭНом. Работает такой агрегат по принципу кипятильника. Электричество подается к трубчатому электронагревателю (ТЭН), он нагревается и передает тепло воде, которая используется в качестве теплоносителя. ТЭН состоит из нихромовой спирали и прочной оболочки из стали, алюминия или титана. Пространство между спиралью и оболочкой заполняет кварцевый песок или другой диэлектрический наполнитель.

Номинальная мощность в таких котлах достигается скачкообразно, примерно через 10-15 минут после включения. ТЭНовые котлы работают в проточном режиме, могут быть одноконтурными и двухконтурными. Как правило, в бак котла помещено несколько ТЭНов.

Так как прямой контакт нагревающейся спирали с водой отсутствует (диэлектрик играет роль разделителя), короткого замыкания можно не бояться. Главная проблема подобных котлов заключается в другом. Поверхность ТЭНа контактирует с водой, на ней относительно быстро появляется накипь, которая может постепенно вывести котел из строя. Чтобы замедлить этот процесс или даже полностью его избежать, лучше использовать в системе дистиллированную воду. Также иногда применяются специальные жидкости. От перегрева теплоносителя котлы защищены термическим регулятором, но если произошла утечка, то агрегат рискует перегреться и выйти из строя.

Электродные (ионные) котлы

Конструкция данного котла предполагает наличие двух электродов, погруженных в теплообменник. На них подается электрическая энергия, за счет чего создается разность потенциалов. Благодаря наличию в теплоносителе солей он превращается в проводник тока. Электричество, проходя сквозь электролит с высоким сопротивлением, вызывает его нагрев. Достаточно буквально пары минут, чтобы котел достиг номинальной мощности. В качестве электролита (теплоносителя) берут специально подготовленную воду или жидкость на основе этиленгликоля.

В работе котлы такого типа достаточно экономичны, а для обеспечения той же тепловой мощности, что и ТЭНовый котел, потребляют почти в два раза меньше электричества. Такие агрегаты, как правило, имеют надежную продуманную автоматику, редко выходят из строя, так как ломаться тут, по сути, нечему. Если в системе случится протечка, то перегрева не случится – электролита ведь нет. Хорошо себя показывают электродные котлы и в условиях нестабильного напряжения. Если оно упадет вплоть до 180 В, агрегат будет продолжать работать и вырабатывать тепло.

Из минусов только стоимость оборудования и необходимость использовать специально подготовленный теплоноситель. От его состава будет зависеть, сколько энергии будет тратить котел на нагревание. Еще один нюанс – необходимость надежного заземления. Электроды придется периодически менять.

Индукционный котел

Котлы данного типа начали использоваться еще в 80-х годах прошлого века, но сначала устанавливались только на производстве. Выпуск бытовых моделей начался только к концу 90-х годов. Принцип работы у них достаточно сложный и напоминает трансформатор. Сердце агрегата – индукционная катушка, которая преобразует электрическую энергию в магнитное поле, направляя его на сердечник. Последний представляет собой систему стальных труб с теплоносителем внутри.

Система показала себя неплохо. Индукционные котлы экономичны и очень компактны, долговечны (срок службы 30 лет и более) и пожаробезопасны, да и проблема накипи с ними не страшна. Строгих требований к теплоносителю, как в двух предыдущих типах котлов, нет – заливать можно даже очищенные нефтепродукты.

Главный минус – высокая цена. К тому же, весят индукционные котлы прилично, несмотря на свои миниатюрные габариты. Найти модель легче 20 кг не получится.

Какой котел лучше выбрать, зависит от бюджета и выдвигаемых требований – в продаже можно найти все три вида.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь.  В одних регионах более выгодно топить дровами, в других — .

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум  вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Стоимость отопления в зависимости от используемого вида топлива

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Экономия

Варианты экономии электроэнергии, кроме выбора более экономичных моделей и типов нагревателя, основаны на использовании тепловой инерции теплоносителя. Например, при наличии бетонной стяжки, появляется возможность периодического отключения нагревателя от сети.

Слой бетона долго остывает, что позволяет существенно экономить энергию (и деньги) — до 30%, а иногда и больше. Кроме того, рационально будет организовать правильное распределение режимов работы контуров в разных помещениях — в коридорах прохладнее, в гостиной или в санузле — потеплее. Такое разделение поможет снизить интенсивность нагрева и получить экономию.

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

12 Savitr Lux 9

-1

Относительно дорогое, но мощное и функциональное оборудование. Имеет три ступени мощности. Автоматическая ротация ТЭНов. В котле используется качественное реле Omron и надежная и независимая от схемы управления защита от перегрева, замораживания и утечки теплоносителя.
Плюсы:

Одноконтурный электрический (ТЭН) котел
Мощность 9 кВт
Настенная установка
Трехфазное и однофазное подключение
Циркуляционный насос (встроенный), что уже во многом оправдывает высокую цену самого котла
Функционал: манометр, датчик температуры на улице, термостат, программатор
Есть дисплей
Возможность подключения внешнего управления
Защита от перегрева, автоматическая диагностика, воздухоотводчик, предохранительный клапан

Минусы:

Контактор не самого высокого качества
Т.к. тут выносной манометр, разбирать котел сложно
Отсутствие статистики среднесуточной температуры

Венки

Что такое это такое?

Особенности подключения

Прежде чем выполнить обвязку теплого пола и газового оборудования, необходимо привести в готовность коллектор и саму систему теплого пола. Теплый водяной пол может быть подключен к колонке или другому типу газового оборудования следующими способами.

Коллекторный вариант

В основе этого способа лежит обвязка котла, распределителей и труб. Расположение коллекторного шкафа должно быть удобным: сюда нужно подвести обратку и подачу. Но сначала необходимо выполнить установку запорной арматуры на коллекторы. Она может иметь в своем составе термометр для визуализации температурного режима.

Так, например, при покупке готового коллекторного шкафа лучше отдать предпочтение брендовым маркам, в составе которых уже имеются необходимые краны на всех выходах шкафа.

Трубопроводы, краны и коллекторные системы присоединяются друг к другу при помощи фитингов, а коллекторы и трубопровод пола посредством специальных соединителей, в конструкции которых имеются зажимы, втулки и гайки. Если диаметры отверстий не подходят друг к другу, то применяются переходники. В данном примере необходимо соединить обратку и подачу с трубопроводами и вентилями, а коллекторы – с трубами теплого пола. Это один из самых простых способов обвязки теплого пола.

Полноценная система на основе коллекторов

Помимо запорной арматуры, здесь также присутствуют:

1. Трехходовой клапан.
2. Воздухоотводчик.
3. Кран для слива.
4. Циркуляционный насос.

На практике часто встречается замена запорной арматуры на входе и выходе на термостатические регулируемые краны. С помощью них можно регулировать пропускную способность, благодаря установленным в них термобаллонам. Трехходовой клапан отвечает за смешивание обратки и подачи, что необходимо для понижения температуры воды, циркулирующей по теплому полу, который может быть проложен по деревянным балкам.

Смесительный насос поможет организовать забор водного потока с минимальной температурой, после чего он добавит его в подачу. Для этого насос необходимо установить между трубопроводом и коллектором подачи, а третий выход соединить с обраткой перед трубопроводом отдачи.

Схема со смесительным клапаном

В данном варианте присоединения котла и системы циркуляции вместо смесительного насоса, используется трехходовой смесительный клапан. Для использования этой схемы циркуляция водного потока должна быть хорошей.

Установка этого элемента должна выполняться на выходе обратки из коллектора. Трубы от котельного агрегата присоединяются к коллекторам с одной стороны, а с другой – разветвитель на каждый из коллекторов. К устройству разветвителя сверху присоединяют воздухоотводчик, а снизу размещают сливной кран.

Схема подключения при помощи циркуляционного насоса

В основном используется для подключения к центральному отоплению. Установка его происходит на обратке, чтобы в радиаторах было больше тепла. Однако для уменьшения теплового потока нередко установка такого насоса производится на подаче.

Использование конденсационного котла в системе теплого пола выгодно при холодной обратке.

2 Условия эксплуатации

Для тёплых полов можно использовать только котлы ТЭН. В конструкции есть два циркулирующих контура с отдельными нагревательными приборами. Это позволяет легко регулировать степень прогрева теплоносителя и воды для бытовых нужд. Электродные котлы нельзя подключать к ГВС, но отопитель можно модифицировать. В этом случае в обвязку входит несколько элементов:

• бойлер косвенного нагрева;
• смесительный узел;
• термодатчики.

С помощью бойлера можно нагреть воду для использования в быту. Она должна быть горячее теплоносителя на 10−15 градусов. Система работает так же, как и оборудование с установленным тепловым газовым генератором. Подвести котёл к тёплому полу напрямую невозможно, это не позволяет сделать температура жидкости, поэтому используют смесительный узел. Он снижает степень нагрева, позволяя системе работать от электродного устройства.

Датчик фиксирования температуры уже встроен в оборудование. Но если его нет в комплекте, то можно использовать комнатную аппаратуру, которая регулирует нагрев воздуха в помещении. Устройство нужно монтировать на высоте 15−20 см над поверхностью пола. В состав обвязки входят фильтрация и подготовка воды, подпитка контура. Мастер должен обязательно смонтировать заземление, оно предотвратит перебои электричества.

Как сделать своими руками ТЭНовый котел?

Данный тип является самым распространенным. Для нагрева теплоносителя используются ТЭНы. Они находятся в теплообменнике, который, по сути, является герметичной теплоизолированой емкостью, оборудованной патрубками для ввода и вывода теплоносителя.

ТЭН – представляет собой тонкостенную трубку из алюминия, стали или титана, внутри которой находится нихромовая спираль. Стенки трубки и спираль разделяет диэлектрический накопитель, обычно, его роль выполняет кварцевый песок.

Принцип работы такого оборудования следующий: спираль нагревается от того, что по ней проходит электрический ток, тепло от нее передается песку и трубке, а уже трубка нагревает теплоноситель. Нагревается вода приблизительно, спустя 15-20 минут после начала работы оборудования.

Чтобы сэкономить средства и свободное пространство можно самостоятельно сделать подобный электрокотел. Для этого необходимо иметь под рукой:

• болгарку;
• сварочное оборудование;
• шлифовальный агрегат;
• терморегулятор;
• мультиметр;
• лист стали;
• переходники для подключения к трубопроводу;
• трубу ø12 см, и 3-5 трубок меньшего диаметра;
• 2 ТЭНа.

После того, как все необходимые инструменты и материалы подготовлены, можно начинать работу:

1. Подготавливаются металлические патрубки: три трубки диаметром 12,5 мм и две диаметром 30 мм. Данные детали вырезаются из приготовленных заранее труб.
2. Необходим отрезок большой трубы длиной около 65 см, он будет играть роль нагревательного бака. В местах, которые заранее обозначены, сваркой делаются отверстия для патрубков – подачи, «обратки», слива, расширительного бака, нагревателей. При помощи болгарки шлифуются края отверстий.
3. К соответствующим отверстимя привариваются патрубки.
4. Вырезается круг из листовой стали нужного размера и присоединяется сваркой к нижней части нагревательного бака. Выступы обрезаются, соединительные швы зашлифовываются.
5. К верхней части приваривается длинный патрубок диаметром 12,5 мм – к нему прикручивается второй электрический ТЭН.
6. В днище делается несколько отверстий для монтажа ТЭНа мощностью 1,5 кВт. После того как ТЭН зафиксирован, посредством патрубков котел прикручивается к отопительной системе и подключаются провода.
7. После к верхнему патрубку присоединяется менее мощный нагревательный элемент (около 0,9 кВт), который оборудуется терморегулятором.
8. После того как все подключено, в систему заливается вода. После нескольких часов работы систему проверяют мультиметром. В том случае, когда все выполнено соответственно инструкции, показания приборов будут 70оС – эта температура является оптимальной.

Последними штрихами является шлифовка и покраска котла.

Минусом  подобного оборудования является вероятность осаждения накипи на нагревательных элементах. Что приводит к уменьшению эффективности работы либо поломки устройства. При использовании в качестве теплоносителя специальных жидкостей или дистиллированной воды данная проблема предотвращается.

Какой электрический котел выбрать для теплого пола

Стоит отметить, что котлов, которые специально выпускаются для подключения «тёплый пол» не существует. В некоторых моделях, конечно, присутствует эта функция и у них есть возможность работы в данном режиме.

Источник фото: olx.ua

При выборе котла для системы тёплого пола необходимо ориентироваться на следующие критерии:

• регулирование нагревания теплоносителя и полов;
• мощность оборудования;
• какой тип нагревателя используется;
• совместим ли агрегат с системой «тёплый пол»;
• оборудование должно быть высокоэффективным, простым при монтаже, в эксплуатации, обслуживании и ремонте;
• в агрегате обязана быть системы безопасности, защиты от коррозии нагревательных элементов;
• из чего сделан корпус (лучше выбрать из нержавеющей стали);
• чьё производство;
• соответствие рабочего объема и мощности.

Для каждого отдельного региона существует своё выгодное топливо. Кому-то экономнее осуществлять обогрев при помощи газа, от печи, центрального отопления, а кто-то использует электричество. Одним из лучших вариантов считается обогрев пола при помощи электрокотла.

Есть несколько типов нагревателя в электрокотлах:

• тэновые;
• индукционные (высокая эффективность, низкое потребление электроэнергии в отличие от тэновых);
• водяные (используют при автономном отоплении многоквартирных домов).

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

• при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
• электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
• если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
• при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток

Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания.
Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно

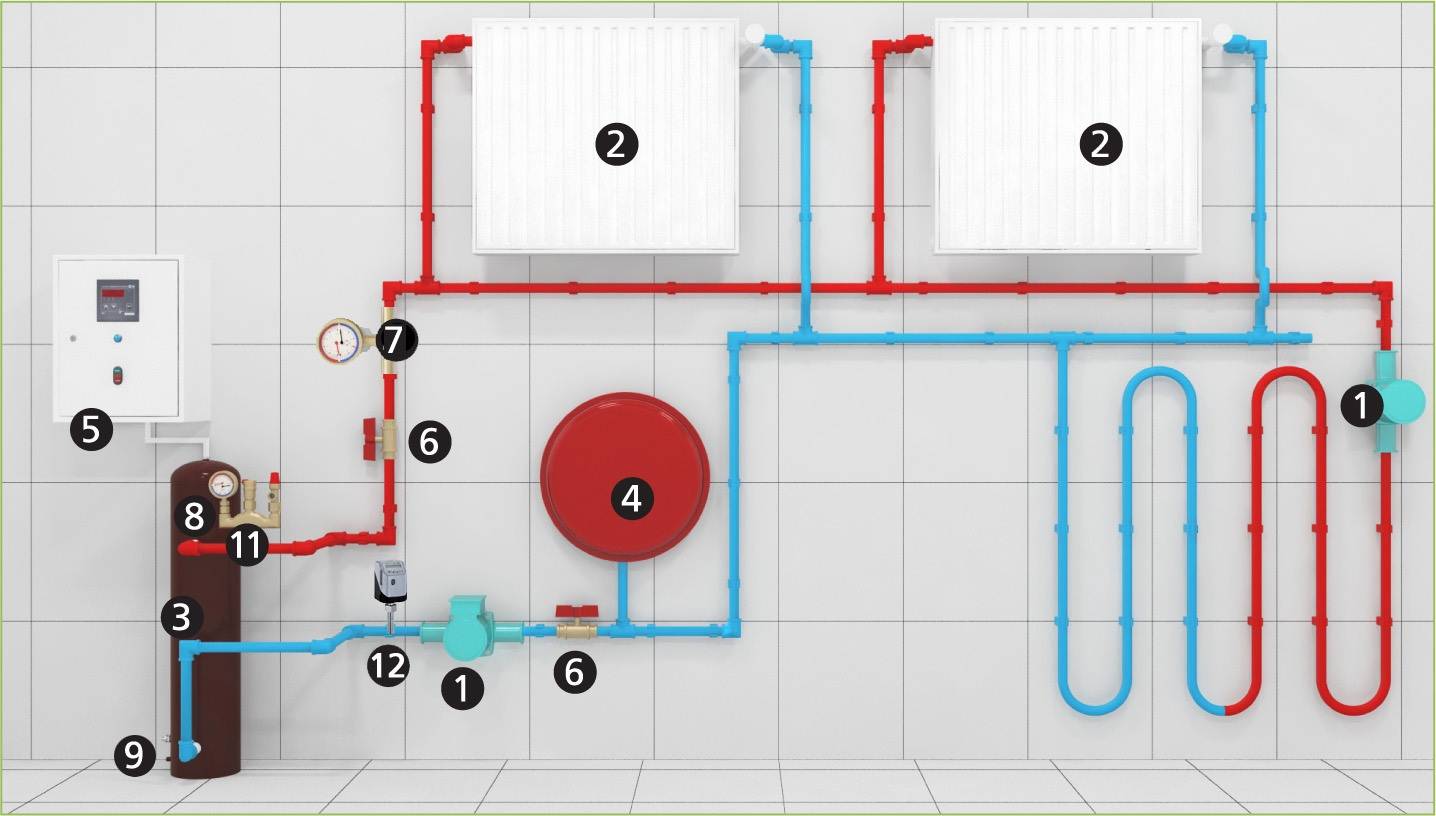

Схема монтажа. Источник фото: soleopv.pl

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

1. Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
2. Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
3. Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
4. Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
5. Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

• кабели должны быть изолированны с необходимым сечением;
• укладывать кабель следует в специальный для него канал;
• обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог
При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

• Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.

Мощность – производительность котла высчитывает по отапливаемой площади.

Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

• ТЭНовые котлы:
  1. Buderus Logamax, серии E
• Kospel EKCO (серия, специально разработанная для подключения к теплым полам)

Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)

ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)

Vaillant серии eloBLOCK

Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)

Rilano ЭВПМ (с возможностью использования антифриза)

Барский машзавод Ж7-КЕП

Электродные котлы:

1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН

ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

• Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.

Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.
