Теплый плинтус водяной и электрический : особенности эксплуатации и инструкция по установке своими руками

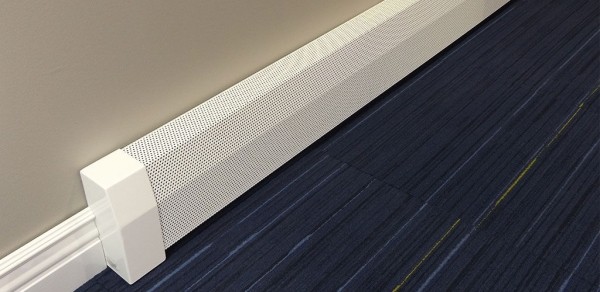

Что такое система теплый плинтус и принцип ее работы

Обогревающие плинтуса – это специальные нагреватели компактных размеров, находящиеся вдоль пола по периметру комнаты. Их толщина обычно колеблется в пределах 3 см, что аналогично обычным плинтусам. Высота этих устройств, как правило, 12-15 см.

Основу конструкции составляют металлические трубы, выполняющие роль нагревающего элемента. Они ставятся на то место, где обычно находится стандартный плинтус, а затем закрываются коробом.

Принцип действия теплого плинтуса таков:

• Электричество или вода нагревает трубки;
• Трубки передают полученное тепло в корпус плинтуса;
• Разогретый плинтус создает вокруг себя теплый порог;
• Нагревающийся воздух, идущий от плинтуса вверх, начинает вытеснять холодный воздух и согревать стены комнаты, создавая защитную завесу, препятствующую уходу тепла из помещения;
• Холодный воздух опускается вниз, тоже нагревается и уходит вверх.

В результате таких действий, воздух в комнате прогревается равномерно, как в ширину, так и в высоту.

Плюсы плинтуса

Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:

• Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
• Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
• Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.

На этом плюсы не заканчиваются:

• Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
• Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
• Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
• Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
• Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.

Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:

• Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
• Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.

Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.

Что такое теплый плинтус

Далеко не все знакомы с этой технологией. Греющие плинтусы начали появляться на рынке совсем недавно, но уже отмечается положительная тенденция. Система довольно простая, но при этом удобная и способна обеспечить теплую обстановку не только в жилых помещениях, но и в офисах, на балконе, мансарде. Основные отличительные черты водяных теплых плинтусов заключаются в нетипичных формах. Конструкция состоит из нескольких элементов:

1. Тыловая панель, которая фиксируется к стене и применяется с целью создания теплозащиты;
2. Лицевая накладка (существуют варианты с отверстиями и без них);
3. Заглушки, расположенные по бокам;
4. Отопительный прибор, служащий для подогрева теплоносителя (котел, тепловой насос, центральная система отопления);
5. Теплообменный модуль, состоящий из двух трубок – именно по ним циркулирует вода.

Конструкция теплого плинтуса не отличается какой-то сложностью. Монтаж можно выполнить в помещении любого типа. Совсем не обязательно чтобы плинтус был по всему периметру. Иногда его можно увидеть под окном, возле двери. Самое главное – в любом месте конструкция прекрасно будет справляться со своей непосредственной функцией.

В качестве теплоносителя в теплом плинтусе чаще всего используется вода, но иногда в них закачивают антифриз, растворы пропиленгликоля или этиленгликоля. Такой вариант имеет смысл в том случае, если отопление обустраивается в частном доме, который нет необходимости обогревать постоянно, например – на даче.

Теплый водяной плинтус обладает рядом положительных качеств:

• Компактность (в отличие от подавляющего большинства других приборов);
• Обогрев осуществляется равномерно по всей площади комнаты;
• Простота монтажа;
• Воздух не пересушивается;
• Высокий КПД.

Благодаря такой технологии обогревается все – пол, стены, потолок. Соответственно, исключается вероятность появления грибка и плесени. Плинтус прекрасно гармонирует с любым напольным покрытием.

Наконец – на рынке представлен широкий ассортимент, в частности в плане расцветки, размеров и форм. Можно приобрести конструкцию того оттенка, который наиболее удачно будет смотреться в конкретном помещении.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

• Хемо Термборд — Австрия
• Best Board (Бестборд) Австрия
• Термаскерт — Англия
• Термия — Украина
• Аврора — Украина
• Мистер Тектум — Россия
• КЗТО — Россия

Скачать Chrome OS и установить на любой компьютер или флешку

2. Электрический теплый плинтус

Электрические модели теплого плинтуса пользуются большей популярностью, нежели водяные. Это обуславливается более простым способом монтажа и тем, что электроэнергия является доступной даже на отдаленной местности. Принцип работы электрического теплого плинтуса аналогичен принципу действия системы «теплый пол». Рассмотрим подробнее конструкцию:

• Внутри короба можно увидеть две медные трубки трубки диаметром 13 мм и толщиной стенок 1,5 мм. Трубки плотно насажены на латунные ребра. В нижней трубке размещается низкотепературный сухой нагревательный элемент;
• Внутри верхней трубки расположен термостойкий электрический кабель с силиконовой изоляцией, который обеспечивает питание нагревателя;
• Медь является отличным проводником тепла. Лицевая панель плинтуса выполняется из алюминия, который также является хорошим проводником. Путем сочетания двух этих сплавов, стало возможным добиться максимальной теплоотдачи;
• Дополнительно система оснащена термостатом и температурным датчиком. Именно с помощью наличия термостата и стало возможным добиться существенной экономии. Производители предлагают самые разные по стоимости модели соответственно с разными возможностями. Есть термостаты позволяющие выставить желаемый температурный режим на несколько дней вперед. Модели попроще требуют постоянной ручной регулировки.

Нельзя однозначно утверждать, что одни модели лучше других. Выбор стоит основывать на ваших финансовых возможностях и на том, готовы ли вы постоянно регулировать датчик вручную. Терморегулятор связан с температурным датчиком, который и контролирует работу всей системы. Для достижения наиболее правильных показателей датчик стоит размещать на высоте 130-150 см от уровня пола. Когда температура в комнате достигнет заданной отметки, терморегулятор выключится. И включится вновь, когда температура упадет до нижней заданной температуры.

Длина одного модуля электрического теплого плинтуса может составлять от 0,7 до 2,5 м. Это дает возможность набрать обогревательный контур различной мощности в зависимости от размера комнаты. В среднем 1 погонный метр плинтуса выдает от 180 до 280 Вт тепла. Для того чтобы работа электрического плинтуса была безопасной, стоит использовать его лишь при наличии мощной, новой электропроводки. Производители утверждают, что можно включать плинтус просто в розетку. Но для надежности все же рекомендуют вывести отдельную линию, которая будет идти напрямую к счетчику и поставить на нее отдельный автомат.

Конструктивные и функциональные особенности

Внешне теплый водяной плинтус – это длинный обогревательный прибор высотой не более 20 см, предназначенный для установки по всему периметру комнаты с перерывом на дверной проем. Конструктивно он включает в себя следующие рабочие элементы:

• отопительный радиатор – тонкие латунные пластинки, нагревающие воздух в помещении;
• теплообменный модуль – две трубки внутри радиатора, обеспечивающие циркуляцию горячей воды;
• лицевая панель со специальными отверстиями, предназначенными для циркуляции воздушных потоков;
• тыльные планки, защищающие прилегающую стену от высоких температур работающего конвектора.

Средняя тепловая мощность приборов находится в пределах 200-240 Ватт.

Принцип функционирования теплого водяного плинтуса прост: сначала горячая вода попадает в теплообменный модуль и постепенно распространяет тепло по всей длине устройства, затем радиатор отдает тепло нижним слоям воздуха, и уже подогретые потоки перемещаются вдоль стен к потолку, медленно, но равномерно обогревая весь периметр комнаты. При этом теплый восходящий воздух не перемешивается с холодными потоками, что позволяет эффективно нагревать стены – после обогрева вся их поверхность начинает излучать тепло, поддерживая комфортную температуру в помещении.

Водяной теплый плинтус

Преимущества использования теплого плинтуса

Использование такой современной отопительной системы дает массу преимуществ для потребителей, а именно:

• возможность экономии свободного пространства за счет ее компактного размера, что очень актуально для небольших помещений;
• создание в отапливаемом помещении комфортных условий для всего живого. Тепло плинтусов обеспечивает оптимальный микроклимат для человека, животных и растений. Особенно теплый плинтус подходит угловым квартирам, где при условии его использования стены будут полностью прогреваться и таким образом можно забыть про грибок;
• отсутствие конденсата на окнах и равномерный прогрев всего помещения;
• благодаря отсутствию конвекционных потоков, как при традиционном отоплении, происходит снижение уровня запыленности помещения;
• высокая эффективность в работе;
• абсолютная безопасность и простота в эксплуатации;
• легкость монтажа и возможность вписать в любой интерьер за счет разнообразия дизайна и цветовых решений;
• экономия электроэнергии, что составляет примерно 40%;
• доступная стоимость.

4. Теплый плинтус: преимущества и недостатки

Подведем итог всего вышесказанного и выделим неоспоримые преимущества использования системы теплый плинтус:

• Благодаря тому, что тепло от плинтуса поднимается вверх вдоль стен при этом хорошо их прогревая, можно раз и навсегда решить проблему возникновения плесени и различных грибковых микроорганизмов. Ведь сухие стены — один из ключевых аспектов, влияющих на микроклимат внутри помещения;
• Нагрев помещения происходит равномерно и одновременно по всему его периметру. Нет необходимости ждать, пока тепло от носителя распространиться по всей комнате как в случае с использованием радиаторов отопления;
• Возможность добиться равномерной температуры по всей высоте помещения. При этом не будут образовываться холодные зоны. Многие производители утверждают, что разница температур под потолком и у самого пола могут достигать не более пары градусов. Необходимо понимать, что данных показателей можно достичь лишь при идеальных условиях. Немаловажную роль играет теплоизоляция самой комнаты и ее теплопотери;
• Обогрев происходит лучевым методом, который является наиболее полезным для человеческого организма. Он воспринимается аналогично солнечному теплу;
• Теплопотери самой системы составляют не более 5%, а на обогрев воздуха в комнате методом конвекции уходит не более 30% выделяемого тепла;
• Теплый плинтус совместим с любым видом напольного покрытия;
• Благодаря умеренной температуре самого плинтуса можно не опасаться за то, что расположенная рядом мебель рассохнеться;
• Эстетичный вид помещения, не испорченный габаритными радиаторами отопления. А благодаря разнообразию цветовых решений можно подобрать теплый плинтус под любой интерьер и сделать его практически незаметным;
• Благодаря миниатюрным размерам с помощью теплого плинтуса можно обогреть такие комнаты, в которых просто невозможна установка батарей;
• Благодаря наличию температурных датчиков и термостатов есть возможность скорректировать температуру за короткий промежуток времени. А при использовании более современных моделей термостатов система будет поддерживать комфортные условия практически без вашего участия;
• Именно благодаря термостатам использование теплых плинтусов является экономически выгодным. К тому же, количество потребляемой энергии будет в несколько раз ниже, чем при использовании других электрических обогревателей конверторного типа;

К недостаткам можно отнести:

Ощутимую стоимость системы;
В связи с небольшим распространением в некоторых некрупных городах приобрести теплый плинтус может быть проблематично;
Хоть корпус системы хорошо защищен от попадания влаги, все же не рекомендуют использовать теплый плинтус в помещениях с повышенным показателем влажности. Исключением могут быть специальные модели, предназначенные для эксплуатации в таких условиях;
Ограниченность максимальной возможной длины контура водяного теплого плинтуса

На этот факт действительно стоит обращать внимание, ведь от этого зависит функционирование системы.

Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа

Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.

Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .

Плинтусный электрический конвектор Techno

Устройство

Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.

Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.

В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.

Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:

1. Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
2. Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.

Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.

Плинтусный конвектор сконструирован из:

• пластины из металла, она крепится к стене на расстоянии 1,5 см;
• двух труб, предназначенных для нагрева;
• соединительных элементов и креплений, которые располагаются в углах помещения;
• внешней фасадной части.

Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.

Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:

• площадь помещения;
• длина конвектора ;
• мощность;
• климат местности, в которой вы проживаете.

Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2

Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:

• вес;
• размер;
• мощность прибора;
• устройство теплообменника;
• присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
• оборудован ли встроенным стабилизатором электрического напряжения.

Достоинства и недостатки

Плинтусный электрический конвектор Мегадор

Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:

1. Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
2. Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
3. Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.

Однако при наличии явных плюсов, выделяются и некоторые недостатки:

• в большинстве своем плинтусные электрические конвекторы дорого стоят;
• обладают невысокой мощностью.

Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.

Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:

1. В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
2. На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
3. Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
4. Устанавливается терморегулятор, к нему впоследствии подключается вся система.
5. Когда монтаж завершен, обязательно проверьте всю систему.
6. И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.

В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.

Производители

Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.

Навигатор

Установка водяного плинтуса

Для того, чтобы установить теплый плинтус своими руками, нужно подготовить следующие инструменты:

• разводные ключи;
• ножницы по пластику;
• пассатижи;
• молоток;
• перфоратор или дрель;
• кусачки.

Прежде чем установить теплый плинтус, нужно измерить расстояние от секции до подключения коллектора. С помощью ножниц отрезать пластиковую трубу нужного размера с небольшим запасом. Прикладывать так, чтобы выход трубы находился в 6 см над уровнем пола, до угла должно оставаться не меньше 15 см. Трубу нужно прокладывать в пол или в стену, как удобнее.

По периметру комнаты приклеить установки плинтусов, на клей или самоклеящуюся ленту. Установку профилей обязательно нужно начинать с угла. Профиль разрезать и установить любым удобным способом: на силикон, двусторонний скотч или прикрутить к стене (полу).

Затем нужно установить держатели. Для этого надо просверлить отверстие в 15 см от края профиля, а для остальных клипс — через каждые 40 см.

Затем устанавливаются конвекторы. Пластиковую трубу отрезать до нужной длины, стараясь делать так, чтобы она хорошо стыковалась с секцией, не появлялись перегибы. На медные трубы надеть втулку, гайки и резиновую прокладку. Поддерживающую втулку установить в пластиковую трубу, скрутить и дотянуть разводным ключом нужного размера.

Радиатор приложить к стене. Если остались латунные ребра, удалить их кусачками. С помощью переходника соединить со следующей секцией. Подогнать корпуса плинтусов так, чтобы не возникало зазоров, но от углов нужно отступить 1 мм, чтобы потом можно было установить декоративные элементы. Снова приставить радиатор к стене и удалить лишние элементы.

Точно таким же образом устанавливается и собирается конструкция и на других секциях. Собирать нужно, продвигаясь от одного угла к другому. Для секции, расположенной в углу комнаты, нужно использовать специальные угловые пластиковые трубы. Последнюю секцию нужно закольцевать. Это можно сделать с помощью специальной втулки из гофрированной нержавеющей стали.

На финальном этапе устанавливаются декоративные элементы — заглушки, угловые соединения. Систему необходимо подсоединить к коллектору, включить подачу воды. Далее нужно понаблюдать, не протекает ли где-то вода. Обычно такое бывает в местах соединения. Если это не решило проблему, нужно отключить на время воду и разобрать конструкцию. Возможно, повреждена уплотнительная резинка, ее нужно заменить.

Подготовительные мероприятия перед установкой системы

Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.
