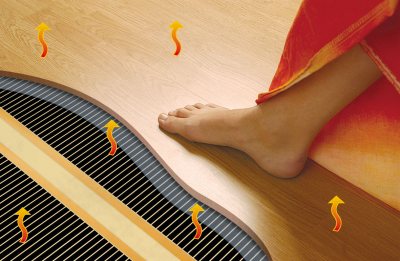

Инфракрасный теплый пол: примеры расчетов мощности

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

  • В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
  • Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

ПомещениеМощность теплого пола, Вт/м²
Жилые комнаты110-150
Ванная140-150
Балкон или лоджия (присоединенные)140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Пример приблизительного расчёта

Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м2. Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м2 и 2,4 м2. От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м2.  Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м2. Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м2. Теперь требуется умножить площадь обогреваемого пола 6,7 м2 на 140 Вт/м2. Получается, что мощность нагревательной системы должна быть 930 Вт.

Расчет теплого пола своими руками

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

  • общая площадь помещений;
  • площадь застилаемой поверхности пола;
  • вид напольного покрытия;
  • общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
  • наличие окон и дверей в помещении и их количество;
  • сколько места занимает мебель;
  • дополнительные способы отопления.

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

#2

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Экономим на расходе электроэнергии

Экономический фактор присутствует всегда и везде. Ведь тогда не стоило бы и заниматься выпуском такого неэкономичного варианта системы отопления.

Давайте разберем все нюансы, относящиеся к фактору экономии:

  • Во-первых, нагревательные элементы должны располагаться на расстоянии минимум 10 см от стен комнаты.
  • Во-вторых, под тяжелые предметы их также не укладывают. То есть занимаемая теплым полом площадь составляет 70–75% от общей площади помещения. А если в комнате много тяжелой мебели, то этот показатель может уменьшиться до 50%. Вот вам и экономия практически в 2 раза.
  1. На 30% происходит уменьшение энергопотребления за счет установки и грамотной наладки терморегулятора. По сути, работать по максимуму теплый пол будет только при запуске, пока температурный режим в помещении не достигнет необходимого уровня. После этого терморегулятор в автоматическом режиме отключает подачу электрического тока. Так что потребление происходит периодически, то есть по требованию заданной температуры.
  2. Правильно настроенный терморегулятор — это экономия электроэнергии в 2 или 3 раза. Рассмотрим ситуацию с отсутствием в доме людей. К примеру, все ушли на работу. Зачем обогревать дом по максимуму? Если задать терморегулятору режим экономии, то в определенное время он будет поддерживать температуру внутри дома на минимальном показателе. А за час до прихода людей он увеличит подачу тока и создаст внутри комнат нормальный температурный режим.

На что еще необходимо обратить внимание, чтобы достичь экономии при эксплуатации системы электрических теплых полов? Конечно, первое — это теплоизоляция дома. Если толщина стен сооружения приличная, были применены различные технологии утепления стен, пола и потолка, установлены теплосберегающие окна, и утеплены входные двери, то экономия в плане расходов на отопление будет существенной

Второе — это правильный подбор напольного отделочного материала. Чем его теплопроводность выше, тем лучше. К примеру, половые доски, паркет, паркетная доска и ламинат — не лучшие в этом плане напольные покрытия. К сожалению, они не отличаются высокой теплопроводностью и теплоотдачей. Так что тот, кто выбрал именно эти напольные покрытия, в будущем будет нести убытки. А вот керамическая плитка, линолеум, камень, декоративные плитки и ковролин — это то, что необходимо, если речь идет именно об экономии.

Замер показателей

Третье — температура за пределами дома. Естественно, расход электрической энергии сильно возрастет, если уличная температура упадет до максимального уровня. Это неприятный момент, но его не избежать. Таков российский климат, и зимой случаются сильные морозы. Вот почему именно в России и других северных странах электрический теплый пол используется в качестве дополнительного источника тепла, а не как основной.

И еще один момент, который необходимо учитывать. Это помещение по типу и назначению. Есть различия в том, какой мощности теплый пол будет использован в том или ином помещении. Представьте себе, что вы решили установить подобную систему отопления на присоединенном к квартире балконе или лоджии. Вероятнее всего, придется использовать здесь более мощную конструкцию. К примеру, мощностью 200 Вт/м². В жилой комнате, где всего лишь одно окно, может быть уложена система мощностью 150 Вт/м². Вот вам опять экономия.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.
Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Мобильное решение: инфракрасный коврик

ИК источники создают комфорт и при локальном применении. Прочность, эластичность и компактность ИК пола производители продемонстрировали при создании мобильного тёплого пола. Это небольшие нагревательные коврики с терморегулятором и электрической вилкой.

Их с успехом применяют в случаях, когда нужно прогреть небольшой участок помещения. Такие коврики удобно переносить. Кроме обогрева, они несут и оздоравливающую функцию. Их можно стелить на кресле, непосредственно под ногами, если недостаточно центральной отопительной системы или в других экстремальных случаях.

Такой ИК коврик вполне по силам сделать и самому. Для этого надо подключить к проводам оставшуюся от монтажа секцию плёнки, не забывая изолировать контакты.

Минус самодельного изделия в том, что не будет терморегулятора. Поэтому нужно всегда следить за тем, чтобы он не перегревался.

Особенности пленочного теплого пола

Высокая потребляемая мощность всегда была недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями пожирает дикое количество электроэнергии, заставляя счетчики буквально взлетать из-за большого расхода. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прикладывают немало усилий, чтобы уменьшить расход электроэнергии. Например, в технике используются точные электронные термометры, проводятся эксперименты с теплоносителем и способами его нагрева. Интересным и экономным решением стали пленочные теплые полы. Требуя для своей укладки минимума трудовых затрат, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономным. Нельзя сказать, что расход электроэнергии уменьшается прямо-таки кардинальным образом, но в целом затраты снижаются на 20-40%. Учитывая дороговизну электрического обогрева, сумма экономии будет существенной. Также следует отметить минимальные затраты на установку пленочных теплых полов. Только вот придется потратиться на саму пленку.

Давайте рассмотрим основные особенности пленочных теплых полов:

Пленка может греть кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

  • Экономный расход электроэнергии – поработав над теплоизоляцией своего жилища, его можно снизить еще на 10-15% от исходного значения;
  • Большой выбор пленки различной мощности – для работы в качестве основного или вспомогательного источника тепла;
  • Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
  • Инфракрасная пленка не требует мощной стяжки, что еще больше снижает расход электроэнергии и избавляет конструкцию от инерционности.

Тонкости, о которых нужно знать

Типовая схема, по которой производят расчет мощности, дает объективный результат только в том случае, если помещение теплоизолировано должным образом. Под теплоизоляцией понимают не только укладку рулонных материалов под теплые полы, но и установку двойных стеклопакетов на окнах.

Поэтому перед установкой системы необходимо теплоизолировать помещение. Это предотвратит нежелательные теплопотери. Особенно тщательно следует выполнять теплоизоляцию помещений, которые располагаются на грунте или имеют под собой подвал.

Выбирать теплоизоляцию нужно исходя из выбранной инженерной системы. Под инфракрасные полы можно устанавливать исключительно фольгированную теплоизоляцию. В противном случае часть тепла будет уходить на обогрев чернового основания или соседского потолка.

Еще один очень важный момент, на который стоит обратить внимание – шаг укладки нагревательного элемента. Если перед вами инфракрасные полы или нагревательные маты, то этот пункт можно пропустить. Они представляют собой рулонный материал, основой которого является специальная сетка или пленка

На этой основе закреплен нагревательный элемент

Они представляют собой рулонный материал, основой которого является специальная сетка или пленка. На этой основе закреплен нагревательный элемент.

Если же вы остановили свой выбор на более дешевых кабельных системах, то кабель придется укладывать вручную. При этом шаг укладки придется определить самостоятельно. Можно не заморачиваться и сделать все на глаз. Но в таком случае система может работать неэффективно. А переделать все будет достаточно тяжело и затратно.

Рассмотрим, как определить шаг укладки греющего кабеля на вышеописанном примере. Мощность электрического теплого пола должна составлять 2700 Вт. Длина кабеля в таком случае должна быть порядка 130 метров. Чтобы вычислить шаг укладки необходимо полезную площадь помещения умножить на 100, и полученное число разделить на длину греющего кабеля. Получаем: 15*100/130=11.5 см. это и есть шаг укладки.

Чтобы упростить монтажные работы можно приобрести специальную сетку, на которую предварительно можно закрепить греющий кабель. Если кабель в процессе монтажа не фиксировать, то он будет смещаться. В результате шаг укладки между витками будет изменяться. Как результат, неравномерный подогрев основания.

Расчет мощности для инженерной системы сделать достаточно просто

Важно правильно выполнить теплоизоляцию помещения, выбрать утеплитель для основания, который совместим с инженерной системой и грамотно подойти к вопросу расстановки тяжеловесной мебели, под которую греющий кабель располагать нельзя

https://youtube.com/watch?v=J8GJC6lEL-c

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

  • Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
  • Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
  • Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Все эти меры помогут предотвратить утечки тепловой энергии и снизить расход электроэнергии.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

  • Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
  • Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
  • Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
  • Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.
