Инверторы для солнечных батарей

Принцип действия и общее устройство

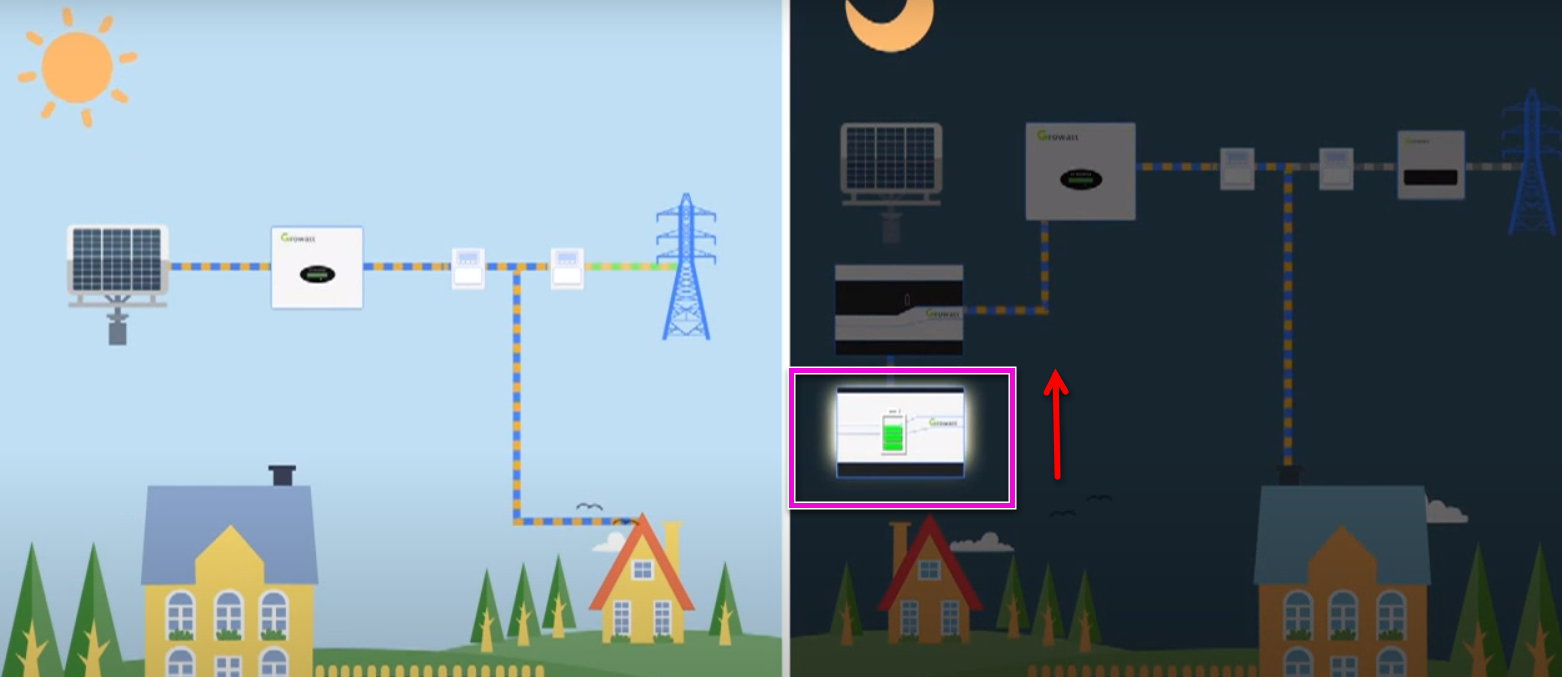

Работу инвертора необходимо рассматривать только во взаимодействии со всей системой солнечных батарей. Их основой служат фотоэлементы, вырабатывающие постоянный ток. Далее, с помощью инвертора этот ток превращается в переменный, и питает приборы, рассчитанные на 220 вольт. Cами солнечные панели служат своеобразным преобразователем, превращающим лучистую энергию в электричество, сохраняемое в аккумуляторах.

За счет этого обеспечивается бесперебойное электроснабжение, независимо от стандартных электрических сетей. Полученная электроэнергия используется и в ночное время, поступая из аккумулятора на инвертор и превращаясь там в переменный ток.

Важной особенностью современных установок является возможность аккумуляции не только прямых, но и косвенных солнечных лучей. При ясной погоде используется только солнечный свет, а в пасмурные дни происходит сбор отраженного света. В последнем случае производительность системы несколько снижается, тем не менее, они способны постоянно вырабатывать ток, независимо от времени года

В последнем случае производительность системы несколько снижается, тем не менее, они способны постоянно вырабатывать ток, независимо от времени года.

От правильного выбора инверторной установки зависит мощность и частота всей гелиосистемы. Стандартная конструкция инвертора включает адаптер с диодами и выпрямителем, работающий на низких частотах, варикап с триодами, непосредственно преобразующий ток, а также гибридная обвязка, обеспечивающая запуск системы даже при разряженных аккумуляторах. Также в общей схеме присутствуют динисторы, связанные с повышенной чувствительностью компонентов к производимому электротоку.

Плюсы и минусы

Достоинствами использования гибридных инверторов являются:

  • Способность работать в автоматическом режиме.
  • Возможность работать в системах с разными техническими параметрами на входе устройства (постоянное или переменное напряжение).
  • Напряжение на выходе преобразователей данного типа, может быть, как линейным (220 В), так и фазным (380 В), что позволяет их использовать в системах трехфазного автономного и резервного электроснабжения.
  • Отсутствие шума, в процессе работы аппарата.
  • Возможность установки в любом удобном месте для его расположения.
  • Отсутствие вредных выбросов при работе.

Недостатками подобных моделей, можно считать:

  • Не возможность эксплуатации при отсутствии напряжения во внешней электрической сети.
  • При полной разрядке аккумуляторов, с которыми работает подобный преобразователь напряжения, он отключается, что приводит к сбою работы всей системы электроснабжения потребителя.
  • При выходе из строя одного из блоков (инвертора или контроллера), приходится исключать из рабочей сети все устройство целиком.

Нюансы подключения: возможные схемы

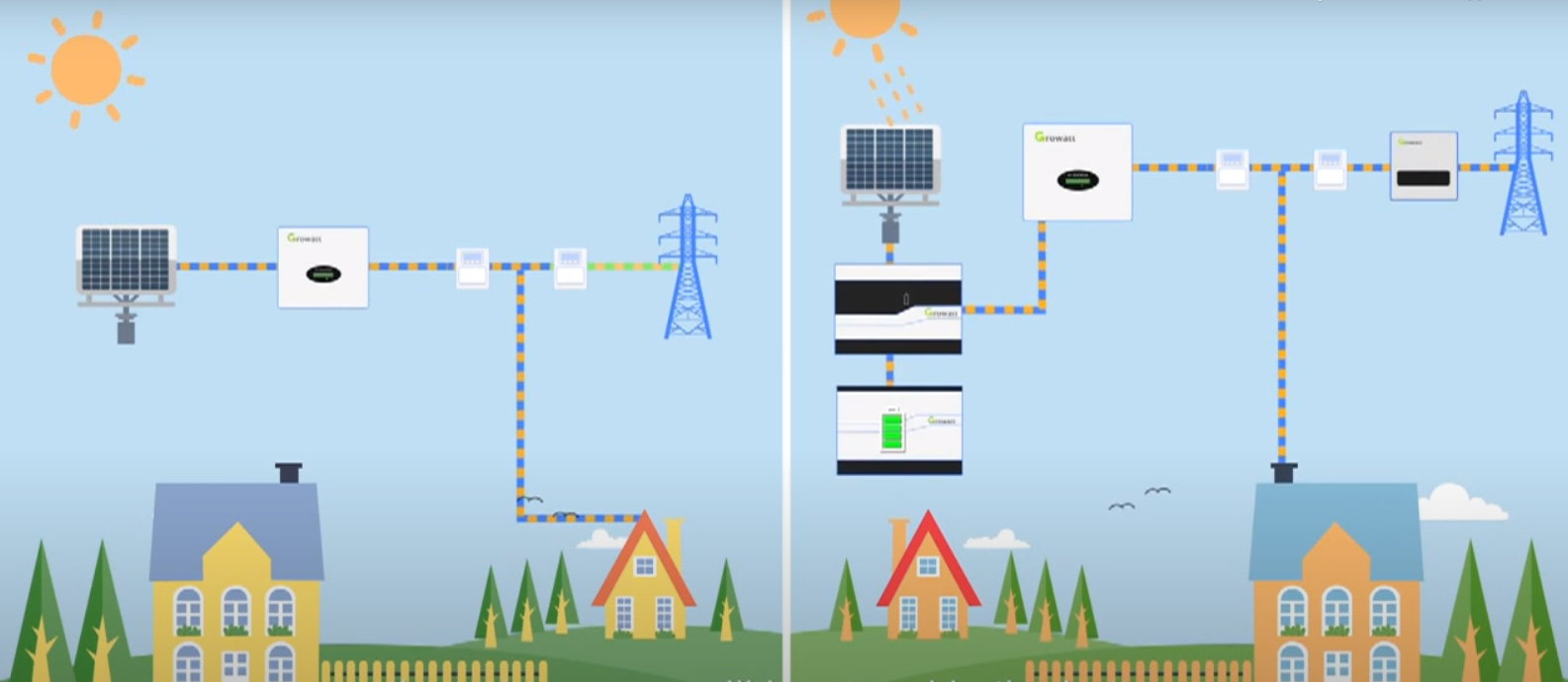

При построении фотоэлектрического комплекса, комбинированного с центральной сетью, существуют разные варианты подсоединения инвертора.

Вариант 1. Схема с контроллером заряда DC. Наиболее популярный вариант, где заряжение аккумуляторной батареи осуществляется через солнечный контроллер МРРТ (анализ точки пиковой мощности).

Особенности решения:

  • эффективное использование возобновляемой энергии при наличии/отключении сети;
  • возможность активации работы от солнечной системы после разрядки аккумулятора;
  • несколько увеличенные потери на преобразование энергии на участке «контроллер-аккумулятор-инвертор».

Вариант 2. Сетевой преобразователь на выходе батарейного инвертора. Согласно схеме два «конвектора» подсоединены к разным солнечным батареям. Гибридный преобразователь подведен к опционной фотоэлектрической панели для подзарядки аккумулятора, сетевой – соединен с основным солнечным модулем.

  • бесперебойная работа независимо от наличия центрального сетевого напряжения;
  • высокий КПД и минимизация потерь на стороне DC благодаря достаточному уровню напряжения солнечной батареи;
  • аккумуляторы почти всегда функционируют в буферном режиме, что увеличивает их срок службы;
  • использование гибридных инверторов, рассчитанных на заряд аккумулятора с выхода;
  • необходимость регулировки работы сетевого инвертора;
  • суммарная мощность сетевого преобразователя не должна превышать мощность гибридного «конвертора» — это позволяет утилизировать энергию солнечных батарей в случае разряда аккумулятора, отключения сети.

Независимо от выбранной схемы, при подключении инвертора следует учитывать ряд нюансов:

  1. Проводные соединения для DC не должны быть длинными. Инвертор желательно располагать в близости (до 3-х м) от солнечных батарей, а далее «наращивать» магистраль с AC.
  2. Преобразователь недопустимо монтировать на конструкции из горючих материалов.
  3. Стеновой инвертор располагается на уровне глаз для удобства считывания информации с дисплея.

К подключению моделей мощностью более 500 Вт предъявляются особые требования. Соединение должно быть жестким с надежным контактом между клеммами прибора и проводами.

Современные возможности

Кроме основных функций гибридные инвертеры могут выполнять и ряд дополнительных возможностей.

Выделим основные:

  1. Подмешивание энергии АКБ к питанию от бытовой сети с выбором приоритета.
  2. Регулирование частоты тока на выходе с учетом напряжения АКБ.
  3. Подключение фотоэлектрического инвертора сети на выходе.
  4. Добавление мощности к имеющемуся параметру сети.
  5. Автоматический перевод питания с АКБ на внешнюю сеть с учетом напряжения на источнике постоянного тока.
  6. Комбинированное взаимодействие с сетевым преобразователем.
  7. Автоматическое добавление инверторной мощности.
  8. Выбор наиболее привлекательного источника тока.
  9. Поддержка АКБ разных видов.
  10. Регулирование срока зарядки АКБ.
  11. Установка параметра напряжения.
  12. Обновление ПО и т.д. Многие современные модели можно подключать к компьютеру для мониторинга и программирования.

Выбор инвертора для солнечной батареи: обзор параметров

Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки

Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания

Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры

Входное напряжение и выходная мощность

Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).

Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.

Форма выходного напряжения

У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.

Количество и характер защит

При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор

Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе

Коэффициент полезного действия

Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия

При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери

Температурный диапазон для бесперебойной работы

Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.

Дополнительные характеристики

К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:

  • вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
  • наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
  • потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
  • вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.

Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.

Критерии выбора преобразователя

При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30.

Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.

Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.

Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.


Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему

Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.

Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.

Работа инвертора

Инвертор является одним из трёх базовых элементов гелиоэлектростанции. В состав системы входят преобразователь, солнечная батарея и аккумулятор. Классическая схема работы гелиостанции заключается в том, что солнечная энергия, получаемая батареей в виде постоянного тока, расходуется на зарядку АКБ. Когда возникает нужда в дополнительном питании, преобразователь начинает забирать энергию аккумулятора, преобразуя её в переменный ток.

Инвертор (ИВ) – полупроводниковое устройство. В дневное время он подключён напрямую к солнечной панели. В ночное время суток прибор переключается на аккумуляторы.

Важно! Инвертор подбирают из расчёта максимальной мощности нагрузки в пике активности. Для простых моделей берут расчётную величину по номиналу, указанному в паспорте прибора


Работа солнечной электростанции

Критерии выбора

Выбирая один из видов солнечных батарей для дома, покупатель всегда ориентируется по трем главным критериям:

  1. цена комплекта солнечных батарей;
  2. их КПД;
  3. экологическая чистота.

Обратите внимание: цена и КПД зависит еще и от количества панелей, поэтому важно правильно его рассчитать. Каждый пункт зависит од двух других, и конструктивных особенностей входящих в комплект панелей

Каждый пункт зависит од двух других, и конструктивных особенностей входящих в комплект панелей.

Цена определяется типом батарей и вспомогательного оборудования, входящего в комплект системы. Трудно назвать точную цифру, ведь видов много. Но можно привести пример среднего по параметрам и стоимости комплекта, который хорошо подойдет для энергоснабжения дачи.

В комплект входят:

  • четыре солнечные панели поликристаллического типа, которые стоят 900 долларов;
  • контролер (нужен для автоматизации зарядных и разрядных процессов аккумуляторов), цена которого – 250 долларов;
  • инвертор (преобразует постоянный ток от батарей в переменный) стоит 970 долларов;
  • два аккумулятора обойдутся в 870 долларов.

Итого – 2990 долларов.

Полезно знать: самые дешевые солнечные батареи – тонкопленочные. Но пока их трудно найти в продаже.

Чем лучше солнечные панели, тем выше их КПД. Все виды солнечных панелей обеспечивают разный КПД. Функциональность каждого вида батарей будет детально рассмотрена в посвященном ему разделе статьи.

А сейчас в качестве примера посмотрим, насколько действенным является описанный выше комплект.

• Мощность входящих в него фотоэлектрических панелей достигает 1000 Вт. • Месячная выработка энергии – 125 кВт/ч. • Допустимая степень нагрузки – 2,8 кВт.

Возьмите на заметку: рекордный КПД солнечных батарей вывели немецкие инженеры. Он достиг 44,7%. Этой мощности более чем достаточно для питания энергией небольшой дачи.

Достаточно ли безопасны в экологическом плане солнечные панели, чтобы можно было использовать их дома? В публикации, посвященной данному вопросу, Северная Ассоциация США пишет примерно следующее:

«Единственный вредный эффект этих источников энергии заключается в выделении токсических веществ при их изготовлении. Речь идет о таких химикатах, как кадмий. Но этот вред можно свести к минимуму, если правильно подойти к процессу утилизации модулей».

С этой точки зрения самыми небезопасными являются элементы, сделанные на основе теллурида кадмия, о которых будет идти речь ниже. Но подобные батареи трудно найти в продаже, поэтому вряд ли эту проблему стоит рассматривать детальнее.

Возможные схемы подключения

При построении фотоэлектрического комплекса, комбинированного с центральной сетью, существуют разные варианты подсоединения инвертора.

Вариант #1 – схема с контроллером заряда DC

Наиболее популярный вариант, где заряжение аккумуляторной батареи осуществляется через солнечный контроллер МРРТ (анализ точки пиковой мощности).

В схеме используется преобразователь, поддерживающий передачу электричества в сеть или нагрузку, если напряжение аккумулятора превосходит заданный пользователем параметр

Особенности решения:

  • эффективное использование возобновляемой энергии при наличии/отключении сети;
  • возможность активации работы от солнечной системы после разрядки аккумулятора.

А также еще одним решением является несколько увеличенные потери на преобразование энергии на участке «контроллер-аккумулятор-инвертор».

Вариант #2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе батарейного инвертора. Согласно схеме два конвертера подсоединены к разным солнечным батареям.

Гибридный преобразователь подведен к опционной фотоэлектрической панели для подзарядки аккумулятора, сетевой – соединен с основным солнечным модулем.

При нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервируемую нагрузку, КПД преобразование – около 95%. Излишек энергии поступает на аккумулятор, а при его наполнении – в общую сеть

  • бесперебойная работа независимо от наличия центрального сетевого напряжения;
  • высокий КПД и минимизация потерь на стороне DC благодаря достаточному уровню напряжения солнечной батареи;
  • аккумуляторы почти всегда функционируют в буферном режиме, что увеличивает их срок службы;
  • использование гибридных инверторов, рассчитанных на заряд аккумулятора с выхода;
  • необходимость регулировки работы сетевого инвертора.

Суммарная мощность сетевого преобразователя не должна превышать мощность гибридного «конвертера» – это позволяет утилизировать энергию солнечных батарей в случае разряда аккумулятора, отключения сети.

Независимо от выбранной схемы, при подключении инвертора следует учитывать ряд нюансов:

  1. Проводные соединения для DC не должны быть длинными. Инвертор желательно располагать в близости (до 3-х м) от солнечных батарей, а далее «наращивать» магистраль с AC.
  2. Преобразователь недопустимо монтировать на конструкции из горючих материалов.
  3. Стеновой инвертор располагается на уровне глаз для удобства считывания информации с дисплея.

К подключению моделей мощностью более 500 Вт предъявляются особые требования. Соединение должно быть жестким с надежным контактом между клеммами прибора и проводами.

Также на нашем сайте есть другие статьи по солнечной энергетике и подключению отдельных компонентов и модулей при сборке автономной системы.

Рекомендуем к ознакомлению следующие материалы:

  • Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам
  • Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца
  • Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Сколько инверторов должно быть в системе

В теории 1 прибора необходимой мощности должно хватить для всей электростанции. Но, если у вас большое количество фотоэлементов и они собраны в несколько линий, лучшу на каждую их них поставить такой преобразователь.

Почему так? Дело в том что нестабильная работа одной линии, например она расположена не на солнечной стороне, будет негативно сказываться на работе инвертора и его КПД будет в целом ниже

Если важно получить максимальную эффективность электростанции, такой вариант не подходит

Альтернативный вариант, это инвертор на несколько независимых MMP входов. Их может быть 2-4  и стоят такие модели значительно дороже.

Гибридный тип инвертора

Особенность гибридного инвертора состоит в конструктивных особенностях. Внутри установлена схема, позволяющая преобразовывать постоянное напряжение и параллельно работать с источником электричества.

На устройство параллельно подходит напряжение от бытовой сети и солнечной батареи. Приоритет отдается «зеленому» тарифному плану (постоянному току).

Особенности гибридных типов инвертора:

  1. Подача напряжения. Устройство представляет собой емкий АКБ со 100-процентной эффективностью. Лишнее электричество никуда не девается, а продается в общую сеть по «зеленой» тарификации.
  2. Бесперебойность. В случае потери питания от любого из источников происходит перенастройка системы в автономный режим. При этом потребители надежно защищены от изменений напряжения.
  3. Увеличение ограничения сетевой мощности при повышенной нагрузке. Этого удается достичь, благодаря своевременному подключению аккумуляторно-инверторного оборудования.

В случае снижения потребления устройство переводится на подзаряд, чтобы через время снова отдавать напряжение.

Принцип добавления мощности, следующий:

  1. Если мощность потребления ниже максимального лимита, параллельно с питанием электроприемников дома заряжается и АКБ.
  2. При потере питания напряжение берется с аккумуляторной батареи, благодаря преобразованию гибридного инвертора.
  3. Если нагрузка выше максимально доступной мощности, дефицит компенсируется электричеством от солнечной батареи.

Гибридные инверторы поддерживают такой принцип работы, что делает их одним из лучших решений для бесперебойного питания.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Выбор инвертора

Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора, зависит от особенностей устройства.

Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (определенные модели телевизоров). Опытные пользователи нашего портала рекомендуют приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала указывается в характеристиках устройства.

Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства

  • Номинальная мощность (рабочая) должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей.
  • Пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).
  • В характеристиках инвертора указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и  не выйдет из строя.

Пусковой ток холодильника может не потянуть инвертор, но у меня, к счастью, мощности инвертора вполне хватает. Мощность постоянная – 2,5 кВт, пиковая – 4,8.

КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.

Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. Порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.

Нижний порог отсечки нагрузок от АКБ – 10В-10,5В (в 12-ти вольтовых системах) стандартен По сути, это аварийная защита от глубокого разряда батареи. Теперь про регулируемые настройки: есть инверторы с регулируемыми настройками, есть – без настроек. Бюджетные модели имеют меньше функционала, дорогие – больше. Потребитель сам определяет, что ему больше нужно и по какой цене.

Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов.

О сечениях проводников, которые соединяют различные элементы автономной системы электроснабжения, о параметрах защитных устройств и о способах монтажа используемого оборудования вы узнаете в заключительной часте настоящей статьи.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
