Индукционные котлы для отопления дома

Вихревой индукционный нагреватель ВИН Полезное своими руками

Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия.

В основу работы таких нагревателей положен разогрев токопроводящих материалов токами Фуко, которые индуцируются высокочастотным магнитным полем. Полученная тепловая энергия забирается теплоносителем (вода, масло и т.п.) и используется, например, для обогрева помещения.

Как видите, ничего сложного. А теперь давайте посмотрим, как мне удалось реализовать все это на практике.

Чтобы не создавать ненужных сложностей, я решил использовать готовый высокочастотный сварочный инвертор с величиной сварочного тока 15А (у меня был образец с возможностью плавной регулировки тока). Можно взять, конечно, и помощнее. Все зависит от требуемой мощности обогревателя. Так как я всего лишь проводил эксперимент, то взял тот высокочастотный инвертор, который был в наличии.

В качестве материала, который будет нагреваться в высокочастотном поле, я решил использовать куски толстой стальной проволоки. Смог достать катанку диаметром 7 мм и покусал ее на отрезки примерно по 5 см. Если все делать на века и для себя, то можно раздобыть обрезки нержавейки, хотя если контур отопления будет всегда заполнен, то это необязательно. Даже обычное железо не будет ржаветь.

В качестве участка трубопровода, где вода будет разогреваться, я решил использовать толстую трубу из пластика. Внутренний диаметр надо выбрать чуть меньше, чем длина обрезков нашей проволоки. Крепим с одной стороны трубы переходник для соединения с остальной частью системы отопления, закладываем на дно металлическую сетку (чтобы куски катанки не проваливались дальше) и засыпаем внутрь нашу проволоку. Затем точно также закрываем свободный конец трубы вторым переходником. Насыпать надо столько проволочных обрезков, чтобы они там заняли все свободное пространство.

Теперь изготовим саму индукционную катушку: для этого просто обматываем середину нашей пластиковой трубы с обрезками катанки медным эмалированным проводом виток к витку (ПЭВ или подобным). Для моего инвертора достаточно будет 80-90 витков провода диаметром 1.5 мм.

Вот в общем-то и все. Осталось только включить наш девайс в разрыв контура отопления, залить все это дело водой, подключить к обмотке сварочный инвертор и включить насос (для обеспечения принудительной циркуляции воды в системе). Разумеется, крайне не рекомендуется включать инвертор без воды, так как в этом случае наша пластиковая труба гарантированно расплавится от разогретых кусочков проволоки внутри.

Таким образом я за считанные часы из подручных материалов смог собрать действующий вихре-индукционный нагреватель. Он, кстати, весьма экономичен — если верить тому, что говорят, его КПД достигает аж 98-99%!

На этом можно не останавливаться и, в целях дополнительного повышения КПД, организовать охлаждение нашего инвертора тем же теплоносителем из контура отопления. Правда, это имеет смысл лишь в том случае, если сама схема инвертора расположена вне отапливаемого помещения.

Можно также организовать автоматическую регулировку температуры. Для этого необходимо лишь раздобыть терморегулятор и включить его в разрыв линии питание инвертора, а датчик терморегулятора разместить в контролируемой зоне.

Делал все это давно, но пишу об этом только сейчас (по настоятельной просьбе одного товарища), поэтому никакого фотоотчета не будет. Скажу честно, что собрал я только сам нагреватель, никуда его не включал, ничего с помощью него не пытался отапливать. Да у меня и насоса-то не было. Я просто залил внутрь воды и включил устройство. Вода довольно быстро нагрелась до температуры кипения. Так что, как видите, описанная методика изготовления ВИН реально рабочая и в ней нет ничего сложного.

Сравнение индукционного котла с ТЭН- котлами


равноценные

Скорость нагрева одинакового объема теплоносителя равными по потребляемой мощности котлами этих видов преобразовательных устройств электрической энергии в тепловую — тоже одинаковая.

Индукционный котел имеет много эксплуатационных преимущества, потому что у него намного большая площадь отдачи тепла теплоносителю, чем в ТЭН- котла.

Основные отличия:

  1. Разность между температурой нагревательного элемента индукционного котла и Т* теплоносителя 10 — 15* С и они разогреваются вместе. На нагревательном элементе индукционного котла накипь практически не образуется. По данной причине его нагревательный элемент даже теоретически выйти со строя не может.
  2. ТЭН нагревается от того, что через его проводник с повышенным сопротивлением протекает ток, поэтому в любом случае он нагревается до заданных 600 — 750* С и теплоноситель на его поверхности всегда кипит. Из-за этого ТЭН быстро обрастает накипью. От этого теплоотдача уменьшается, и ТЭН в конце концов перегорает.
  3. В индукционном котле можно использовать разные теплоносители, даже нефтепродукты, если их не перегревать свыше 70* С.
  4. В ТЭН- котлах можно использовать теплоносителем только воду и к тому же лучше всего дистиллированную.
  5. В обслуживании ТЭН- котлы менее практичные, чем индукционные, потому что переходной контакт между проводником электроснабжения и проводником самого ТЭН- а постоянно перегретый, из-за этого окисляется и ослабляется. Необходимо постоянно следить за тем, чтобы проводник электроснабжения не отгорел; в противном случае при отгорании — может быть повреждено резьбовое соединение ТЭН- а; и такой рабочий нагревательный элемент приходится менять. этой проблемы в индукционных котлах не существует, потому что связь его нагревательного элемента с электроснабжением осуществляется через электромагнитное поле переменного тока.
  6. Индукционные котлы можно ставить в любом, даже не в обособленном месте. Они пожаробезопасны и работают бесшумно.
  7. Индукционные котлы обеспечивают электрическую безопасность человека гораздо высшую, чем ТЭН- котлы, потому что сам ТЭН может перегорать двояко: а) с разгерметизацией корпуса; в этом случае разогретый нихром от попадания на него воды рассыпается — опасности попадания человека под напряжение нет; б) без разгерметизации корпуса; в этом случае разогретый нихром может прилипнуть к корпусу ТЭН- а. Нагревательный элемент продолжает работать, и через воду металлический корпус котла оказывается под напряжением.
  8. Индукционную катушку индукционного котла при мощностях 3 КВт и больше на 50 Гц маленькой и компактной сделать пока что не удается. Поэтому ТЭН- котел имеет намного меньшие габариты при той же мощности, чем индукционный котел.

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

  • самый высокий КПД среди всех электрокотлов;
  • неизменность энергетических характеристик;
  • минимальные требования к теплоносителю;
  • повышенная надежность;
  • рекордно долгий срок службы;
  • способность работать автономно;
  • простой монтаж без системы вентиляции;
  • автоматическая система управления;
  • нет нужды в доставке и хранении топлива:
  • нагрев теплоносителя до 95 градусов;
  • высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы способны сэкономить до 30% энергии

Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

Устройство и принцип работы индукционного котла

Индукционный котел состоит из основных элементов:

  • Корпуса;
  • Индукционной катушки;
  • Сердечника.

Принцип работы индукционных агрегатов чрезвычайно прост: проходя через катушку, электрический ток генерирует сильное электромагнитное поле. В соответствии с законом Джоуля – Ленца под воздействием электромагнитных волн трубчатый сердечник интенсивно разогревается, отдавая тепловую энергию циркулирующему внутри него теплоносителю.

О производительности таких систем свидетельствует тот факт, что, начиная с 30-х годов ХХ столетия, принцип электромагнитного нагрева успешно применяется в металлоплавильных печах.

Плюсы и минусы индукционных котлов

Индукционные котлы обладают рядом безусловных преимуществ перед обычными котлами на ТЭНах:

  • Стабильные показатели КПД до 99% практически весь срок эксплуатации.
  • Отсутствие нагревающихся элементов, что значительно продлевает срок применения устройства.
  • Отсутствие двигающихся элементов, что полностью исключает механический износ и необходимость замены комплектующих.
  • Отсутствие разъемных внутренних соединений не дает возможность возникновения течи.
  • Полная доступность работы даже при постоянном токе либо низком напряжении в сети.
  • Очень быстрый нагрев до нужной температуры теплоносителя (5 – 7 мин).
  • Достаточно высокая степень электро- и пожаробезопасности, соответствующая классу II за счет использования сердечника, не связанного напрямую с индуктором.
  • Отсутствие необходимости установки дымохода и предоставления под котел отдельно расположенного помещения. Для установки данной системы нет потребности в привлечении высококвалифицированных специалистов.
  • Нормативный срок эксплуатации прибора до 25 лет и даже более. Он напрямую зависит от герметичности запаянного внешнего шва и от большой толщины металлических труб для сердечника. Ему не нужны никакие профилактические работы в течение всего срока эксплуатации.
  • Котел может использовать все доступные жидкие теплоносители: масло, вода, антифриз, этиленгликоль без какой-либо предварительной подготовки.
  • Менять отработку теплоносителя можно всего один раз в 10 лет.
  • Хорошая защита от перегрева и различных аварий, бесшумность в ходе работы.
  • На котлах установлены электронные автоматизированные системы управления.
  • Внутри контура отсутствует накипь.
  • Возможность подключения котла к любым отопительным системам закрытого типа.
  • Минимально возможный прогрев теплоносителя – 35°С.

Но у индукционных котлов есть недостатки, как перед другими отопительными приборами, так и по индивидуальным специфическим параметрам.

  • Такие котлы можно подключить только к закрытому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
  • Достаточно большой вес котла при довольно небольших размерах. Вес котла мощностью 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
  • Большая, чем у других котлов цена, которая обусловлена наличием дорогостоящей детали – инвертора.
  • Генерируемые на расстояние в несколько метров от котла радиопомехи в длинноволновом, средневолновом и даже УКВ-диапазоне. Они не оказывают воздействия на человеческий организм, но их хорошо чувствуют домашние животные и электронная аппаратура.

Специфика применения в отопительном контуре

Приборы предназначены для установки в системе с принудительной циркуляцией, поэтому в схеме всегда имеется циркуляционный насос. Для управления используются элементы автоматизации – датчики температуры, терморегуляторы и другие устройства, обеспечивающие работоспособность и безопасность.

В зависимости от мощности котел может подключаться к сети 220 В или 380 В. Подсоединение может быть однофазный и трехфазным. Необходимо также правильно подобрать сечение проводов по нагрузке, чтобы котел работал правильно. На мощные приборы дополнительно ставятся индивидуальные средства защиты.

Что нужно знать о монтаже?

В комплект поставки электротехнических приборов входит технический паспорт с подробным описанием характеристик и инструкция, где указаны правила монтажа и эксплуатации. Установку котлов необходимо выполнять согласно прилагаемому руководству.

При недочетах, например, если в системе нет насоса для принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или прошедших обучение сотрудников организации, продавшей электрооборудование.

Индукционный котел может быть встроен в уже имеющуюся систему отопления в качестве либо основного, либо резервного при параллельном подключении. Что касается места монтажа, то обязательно следует придерживаться правил, стандартных для всех электрических отопительных приборов.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен составлять не меньше 30 см. Как любое мощное энергооборудование , индукционный котёл должен быть заземлен в соответствии с ГОСТом 12.2.007.0.


Сечение кабеля, применяемого для подключения индукционного котла, рассчитывают, исходя из мощности оборудования. Электропроводку прокладывают в кабель-каналах или в гофре

Установка индукционных котлов своими руками

Простота, высокая надежность и безопасность конструкции позволяют установить купленный индукционный котел самостоятельно. Для этого потребуются лишь начальные навыки электромонтажа, работы с трубами и вспомогательным инструментом.

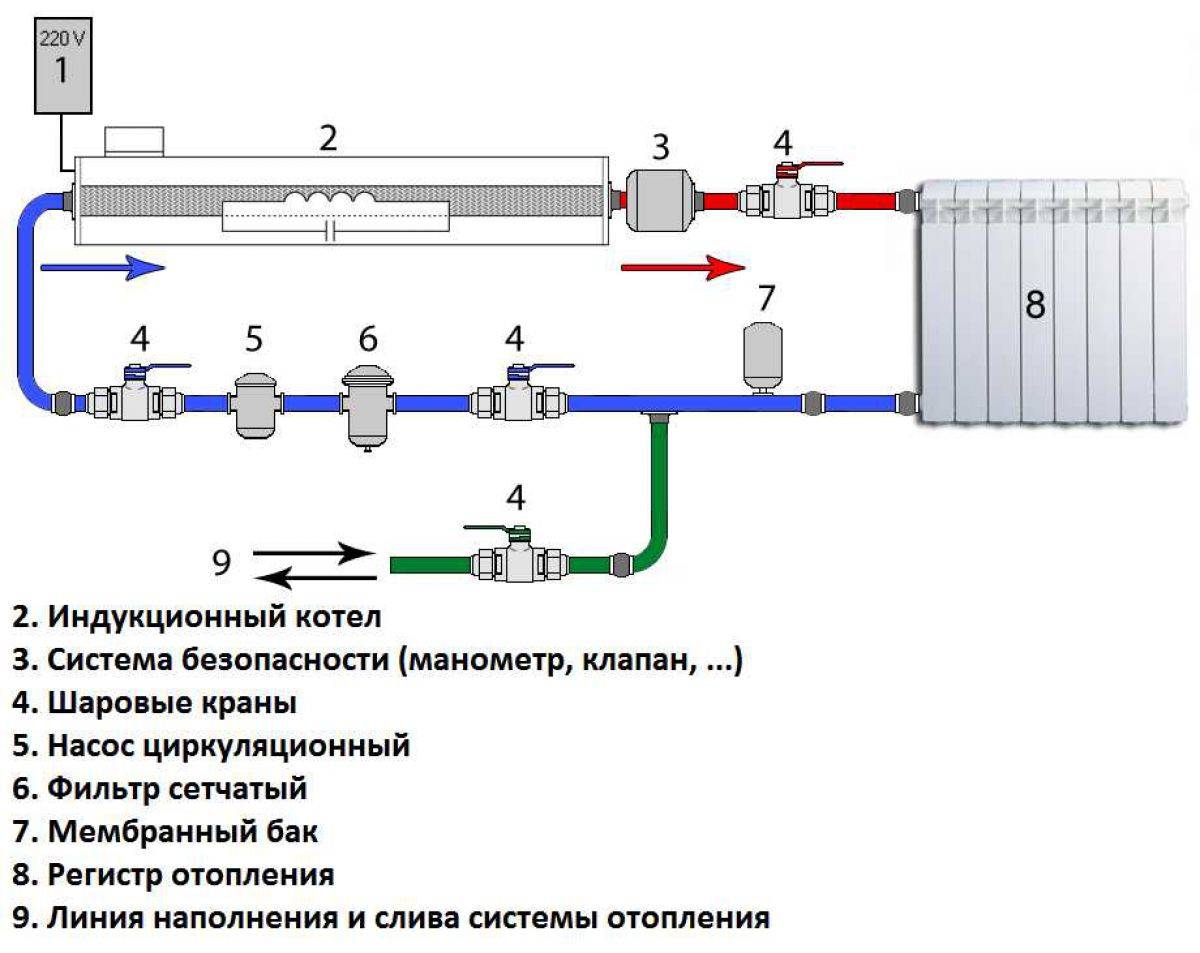

Перед началом работы следует ознакомиться с примерным чертежом, иллюстрирующим размещение всех элементов системы.

После этого нужно составить собственный чертеж с размещением элементов относительно имеющегося помещения. Сделав это, можно примерно рассчитать количество необходимых материалов. В общем случае, помимо труб и фитингов, нужно приобрести:

  1. Манометр и предохранительный клапан (для контроля и сброса избыточного давления).
  2. Циркуляционный насос и датчик заполненности системы (не позволит работать вхолостую и защитит от перегрева).
  3. Сетчатый фильтр (накипи в системе нет, но это не означает отсутствия других загрязнителей, могущих вывести оборудование из строя).
  4. Расширительный бак (закрытого типа, мембранный).
  5. Батареи отопления (сколько — зависит от помещения).
  6. Автоматический предохранитель (какой именно, зависит от мощности нагревателя).

Важно! Индукционный котел нуждается в отдельной линии электропитания. Ее параметры должны соответствовать мощности устройства и на входе обязательно автоматическое предохранительное устройство

Совет! Используя для монтажа системы пластиковые трубы, нужно не забывать об элементах компенсации их расширения и крепления их без жесткой фиксации. Если трубы прокладываются в штробах —  то они должны иметь существенный зазор —  для предупреждения термической деформации.

Принцип работы и устройство индукционного нагревателя

Индукция – это физическое явление, основанное на вихревых токах, которое открыл и исследовал французский физик Ж. Б. Л. Фуко. Индукционное котельное оборудование в своей работе применяет токи Фуко, функционирующие по принципу той самой электромагнитной индукции.

На катушку поступает переменное напряжение, образуется электромагнитное поле, которое провоцирует появление вихревых токов, нагревающих металл. Вода нагревается в теплообменнике и, циркулируя по системе, обогревает помещения в частном доме.

Современные отопительные агрегаты на основе индукции состоят из следующих элементов:

  • теплообменник или сердечник;
  • клеммная коробка;
  • катушка индуктивности;
  • шкаф управления;
  • проводники;
  • входной и выходной патрубки.

Для удобства эксплуатации оборудования, в его конструкцию могут включаться дополнительные элементы. По сути, котел такого типа представляет собой катушку индуктивности, которая помещена в небольшой, но очень тяжелый корпус из железного сплава.

При этом вместо сердечника в некоторых устройствах монтируется обычная металлическая трубка с теплоносителем. Однако наличие сердечника увеличивает площадь теплоотдачи.

Подобная система обладает высокой степенью надежности, поскольку индукционная катушка прочно запаивается в герметичном корпусе, не контактируя напрямую с теплоносителем. Возникновение пробоин в витках практически невозможно, так как их не накручивают слишком плотно, и в дополнение заливают специальным изолирующим составом.

Все это заключено в толстостенный массивный корпус, что гарантирует длительный срок эксплуатации. Производители дают гарантию на 5-10 лет, но продавцы котельного оборудования заявляют, индукционный электрокотел может прослужить около 30 лет без технического обслуживания.

Вихревой индукционный нагреватель

Вихревой индукционный нагреватель (ВИН) представляет собой некую разновидность  индукционной плиты. Он состоит из катушки, магнитопровода и теплообменника. Переменный ток, протекающий по катушке, образует переменное магнитное поле. Если в это поле поместить токопроводящий материал, то он будет разогреваться. Основное преимущество ВИН в том, что температура индуктора не превышает 140град.С. Кроме того, переменное магнитное поле противодействует образованию накипи.  В отличии от вихревого теплогенератора, принцип действия ВИН вписывается в законы физики. КПД вихревого индукционного нагревателя близок к 100%, что дает ему право на применение в системах отопления и иных системах нагрева жидкостей.Однако, что нам обещают продавцы вихревых индукционных нагревателей? А вот здесь начинаются чудеса. Обещают экономию до 50% по сравнению с обычными ТЭНами. Тоесть, либо КПД ТЭНа равен 50%, либо КПД ВИНа равен 200%. Попробуем разобраться. Ваш покорный слуга не поленился и позвонил в несколько компаний продающих вихревые индукционные нагреватели. Самый главный вопрос, который был задан — какое преимущество я получу, заплатив достаточно большие деньги за этот прибор? Вот какие ответы я получил:

У нас очень много продаж и все довольны

Фантастическая надежность и долговечность

Экономия до 50% по сравнению с ТЭНами

Отсутствие шума

Ну, с первым и вторым утверждениями можно поспорить. По поводу шума — ТЭНы тоже не шумят. А, вот, с экономией — это интересно. Оказывается (по утверждению продавцов), образование накипи на ТЭНе снижает его КПД. Соответствено, экономичность ВИНа обусловлена постоянным КПД по сравнению с ТЭНами. Но позвольте, каким образом накипь снижает КПД ТЭНов? Вспомним про закон сохранения энергии. Допустим, подвели мы к ТЭНу 1кВт электрической мощности. Соответственно, мы должны получить 1кВт тепловой энергии. Если тепла получаем меньше, то оставшаяся энергия должна выделяться в каком-то ином виде. Что-0то я не припомню, чтобы ТЭНы в воде светились или выделяли, скажем, электромагнитные волны. Несомненно, накипь снижает теплоотдачу ТЭНа, но это никак не влияет на его КПД. При снижении теплоотдачи, повышается температура самого ТЭНа, а, следовательно, повышается его электрическое сопротивление. При повышении электрического сопротивления, понижается мощность, потребляемая этим ТЭНом. На самом деле, изменение температуры и потребляемой мощности настолько незначительны, что рядовой пользователь этого даже не заметит. Закипит чайник через минуту или через минуту и 5 секунд — имеет ли это значение? При этом, количество электроэнергии, необходимой для подогрева чайника с водой, останется неизменным. Однако, продавцы ВИНов пытаются перевернуть ситуацию с ног на голову и говорят о снижении КПД.

Таким образом, ВИН может быть альтернативой ТЭНам, но никакого выигрыша в экономии он не даст. Чудес на не бывает А что касается «фантастической надежности», за те деньги, которые стоит ВИН, можно купить несколько электрических котлов и устроить резервирование. Надежность будет в несколько раз выше.

Водонагреватели типа ВИН

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш»Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

  • индукционные нагреватели имеют раздельную разборную конструкцию;
  • в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
  • трубопроводы теплообменника доступны для промывки и обслуживания.

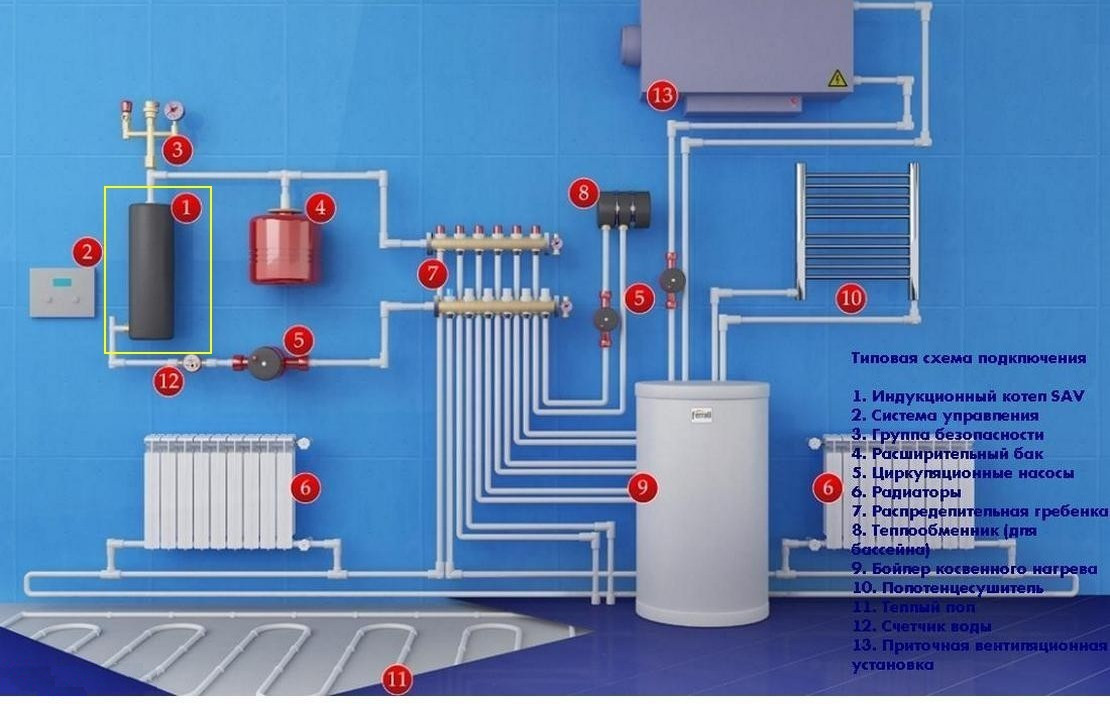

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Сравнение тэнового и индукционного котла одинаковой мощности

Давайте реально сравним две модели примерно одинаковой мощности:

индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г)

тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г)

Для первой модели в комплектации поставляются:

насос

датчик протока

группа безопасности

шкаф управления

датчик температуры

запорная регулирующая арматура

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

автоматический выбор мощности в несколько ступеней по 2кВт

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.

погодозависимая автоматика

Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.

При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.

термозащита по перегреву и замерзанию

датчик низкого давления воды

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

индикация ошибок

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

расширительный бак

манометры механические, либо электронные

возможность подключения бойлера

Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам.

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

Принцип работы

Принципиальное отличие такой плиты от других видов в том, что нагревание посуды происходит не за счет открытого пламя (как в газовых) или металлического нагревательного элемента (как в обычных электрических). Посуда на индукционной варочной поверхности нагревается за счет движения электромагнитных токов, проходящих через магнитную катушку под стеклокерамической поверхностью.

Такой принцип работы позволяет сделать следующие выводы.

Нагреваться будет только та посуда, которая обладает ферромагнитными свойствами. Но это не значит, что нужно будет покупать что-то особенное. Старая может вполне подойти.

Как проверить, подойдет ли та или иная кастрюля или сковорода? Поднести к ее дну магнит или посмотреть обозначения. Как выглядит значок «индукция», смотрите на картинке ниже.

Используйте посуду с ровным дном, без вмятин и выпуклостей.

Нагреваться будет только та часть плиты, под которой стоит кастрюля. Стеклокерамическая поверхность плиты нагревается уже от горячей посуды, а если убрать с нее горячую кастрюлю, то она быстро остынет за несколько секунд. Благодаря этому меньше рисков получить ожоги (только если от горячей посуды во время готовки).

Данная особенность ее работы очень актуальна для семей с маленькими детьми. Даже если ребенок включит плиту, она не начнет нагреваться, пока на ней нет кастрюли с магнитным дном.

Экономнее расходуется электроэнергия из-за узконаправленного воздействия тепла, не пригорает попавшая на поверхность еда.

Индукционную печь легко мыть.

Посуда должна быть подходящего диаметра – не менее 12 см. Это значит, что случайно забытая вилка или ложка на плите не нагреется. Ну, и от обычной маленькой турки нужно будет отказаться. Взамен ей можно купит специальную или приобрести адаптер – металлический диск нужного для нагревания плиты диаметра.

Внимание! При использовании диска-адаптера не рекомендуется включать технику на полную мощность. Смотрите интересное видео о плюсах и минусах:
