Обзор электрических котлов Протерм

Введение

  • Изображение
  • Текст

4

Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт

Обратите, пожалуйста, внимание на следующие основные моменты:

1.

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm специалист специализированной организации.

4.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.

5.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное

Введение

вмешательство может повлиять на гарантию оборудования.

6.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.

10.

Не устраняйте и не повреждайте обозначения или надписи на котле.

Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих

Обзор линейки моделей электрических котлов Protherm

В каталоге компании на 2016 настенный электрический котел Protherm Скат представлен 8 моделями с мощностями от 6 кВт до 28 кВт. Оборудование с буквой «К» подключается к сети 220/380 В. Все модели этой линейки электрических котлов двухконтурные. Компания выпускает и линейку моделей одноконтурных котлов в их названии присутствует аббревиатура – «KR 13». Одноконтурные котлы выпускаются в том же диапазоне мощностей, как и двухконтурные. Габариты и вес всех моделей одинаковы и их основное отличие – мощность, зависящая от набора установленных ТЭНов и напряжения питания (220/380 В).

Каталог предоставляет основные параметры на электрический котел отопления Protherm базовой модели:

  • номинальные мощности – 6/9/12/14/18/21/24/28 кВт;
  • максимальная величина тока (28 кВт) – 3/43 А;
  • напряжение питания – 220/380 вольт;
  • КПД -99%;
  • максимальная температура нагрева теплоносителя – 85 градусов;
  • максимальное давление, создаваемое насосом – 50 кПа;
  • встроенный расширительный бак – 7 литров;
  • минимальное давление теплоносителя – 0,8 бар;
  • максимальное давление в контуре – 3 бара;
  • оптимальное давление в системе отопления – 1 – 2 бара;
  • электрозащита – IP40;
  • размеры патрубков для присоединения к контуру — G 3/4”;
  • размеры патрубков для заполнения или слива — G 1/2”;
  • вес пустого котла – 34 кг;
  • габариты – 740 х 410 х 330 мм.

Популярные электрические котлы компании Protherm

Для подключения в качестве резерва к существующей системе отопления или для обогрева небольшого дома площадью до 90 м2 наибольшим спросом пользуется настенный электрический котел Protherm Скат 9 kr 13 с возможностью использования сети 220/380 В. Котел одноконтурный с электронным управлением и с встроенным циркуляционным насосом и расширительным баком. Его основные характеристики полностью соответствуют базовой модели.

Если же возникнет необходимость в организации горячего водоснабжения, то производитель предусмотрел возможность подключения внешнего бака. При продаже патрубки подключения закрыты заглушками. Разница в цене между одноконтурными и двухконтурными котлами невелика. Например, цена на котёл Протерм Скат 9 квт настенный двухконтурный сопоставима с ценой на котел аналогичной мощности, но одноконтурный. В разных магазинах по продаже отопительного оборудования цена на электрический котел Протерм Скат 9 колеблется от 490 до 560 у.е.

По своим техническим характеристикам, по требованиям к установке, регулировке и дизайну электрические котлы значительно предпочтительнее газовых и твердотопливных котлов. Для их монтажа не требуется наличие отдельного помещения, а сам электрический котел можно установить в любом месте контура отопления, главное чтобы к нему был свободный доступ. Электроника, разработанная компанией Protherm, самостоятельно следит за уровнем температуры воздуха в помещении и создает комфорт и уют в дома. Единственное препятствие, которое ограничивает применение электрокотлов – высокая цена на электроэнергию, имеющая тенденцию к повышению.

https://youtube.com/watch?v=9FenLwrMbRA

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

  • не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
  • электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
  • не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
  • бесшумная работа;
  • есть регулятор уровня тепла;
  • способен адаптироваться к отечественной воде не лучшего качества;
  • устойчив к перепадам напряжения;
  • снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

  • электрический котел Protherm Скат нуждается в подключении через стабилизатор;
  • не способен выполнять свою работу при отключении сетевого электричества.

Характеристика и модели котлов Протерм

Электрокотлы бренда Протерм имеют высокие эксплуатационные характеристики. Мощность оборудования составляет от 6 до 28 кВт. Какой вариант выбрать, зависит от площади отапливаемого помещения. Например, для небольшого дома подойдет электрический котел Протерм 9 кВт, мощность которого может включаться поэтапно: сначала – 3, потом 6, а затем и все 9 кВт. Уровень КПД данной модели составляет не менее 99%. Температура воды в системе может нагреваться до максимальной отметки +85 градусов. Есть модели и с более высокой степенью мощности: 12, 14 кВт.

Среди прочих общих характеристик котлов Протерм:

  1. небольшой вес, всего 34 кг;
  2. наличие одноконтурных (только для обогрева) и двухконтурных (для отопления и горячего водоснабжения) моделей;
  3. компактные размеры агрегатов, габариты, как правило, стандартные: 74х41х31 см;
  4. максимальный уровень давления в контуре – 3 бар;
  5. максимальная величина тока – 3*43 А.

Наиболее востребован электрический котёл Протерм 12 кВт и котел 14 кВт. Первый вариант является настенным типом, оснащен двумя нагревательными элементами (каждый по 6 кВт). Второй вариант также является двухконтурным и имеет два нагревательных элемента по 7 кВт каждый.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

  1. I — номинальное значение тока;
  2. P — максимальная мощность электрокотла;
  3. U — линейное или однофазное напряжение (220 в).

Рекомендации по установке электрических котлов

Первое, на что надо обратить особое внимание – это правильный подбор сечения электрического кабеля питания. Ведь, например, электрический котел Протерм Скат 24 с номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А по каждой фазе

Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А. Подключать электрический котел нужно только через УЗО.

Что касается места установки, то требования для установки электрических котлов не такие жесткие, как для газовых или твердотопливных агрегатов. Да и цена на электрокотел для отопления дома значительно ниже, чем цены на котлы других типов.

Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости.

Если в схеме контура предусмотрено несколько электрических котлов, то они подключаются параллельно. Согласно правилам по электробезопасности электрический отопительный прибор должен быть заземлен.

Как подобрать электрический котел для отопления дома

Все электрические котлы компактны, просты в эксплуатации и безопасны. Им не нужны дымоходы и специальные помещения для установки, а КПД близок к 100%. По этим свойствам они превосходят котлы других типов. Для отопления конкретного помещения электрический котел подбирается в первую очередь по мощности. Считается, что один киловатт достаточен для обогрева 10 м2. Следовательно, электрический котел Протерм Скат 12 с номинальной мощностью 12 кВт может обеспечить теплом помещения общей площадью 120 м2.

Высокое качество и надежность подтверждают найденные в сети отзывы на электрический котел Протерм Скат 12, в которых пишут, что котел бесшумный, просто и легко регулируется и не требует постоянного внимания («установили, включили и забыли»).

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

  • Циркуляционный насос;
  • Автоматический воздухоотводчик;
  • Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

Схема расположения подводов электрических котлов Протерм, а также их размеры.

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Инструкция по применению

Устанавливая и настраивая прибор, необходимо соблюдать правила техники безопасности и использовать защитные средства. Котлы монтируются в сухом месте, вдали от воспламеняющихся конструкций, аварийных выходов, кондиционеров и прочих электроприборов. Не допускается монтаж в местах, где на оборудование может попасть вода. Также не допускается эксплуатация в замерзающих помещениях.

Монтируйте оборудование на прочные стены с учетом веса. Трубы отопления должны подходить ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, напрямую к электрическому щиту, через дополнительные автоматы УЗО. Для защиты от ударов электрическим током оборудование подлежит заземлению. Также нужно убедиться соответствии напряжения питания установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкцией.

Таблица для расчета необходимого сечения проводов и номинала предохранителей в зависимости от мощности

В идеале установкой должны заниматься сертифицированные специалисты, но если следовать инструкции и соблюдать правила техники безопасности, ничего страшного не случится.

В процессе эксплуатации оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается лишь выставить нужную температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном бойлере (при его наличии) производится с помощью кнопок на панели управления – контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Особенности и характеристики

Изначально электрокотел Скат Protherm является трехфазным, однако аппараты мощностью 6 и 9 кВт можно питать от однофазной сети 220 В. Конструктивно электрический котел Протерм 9 кВт и другие модификации марки состоят из следующих элементов:

  • Цилиндрический теплообменник.
  • Блок ТЭНов с многоступенчатым переключением.
  • Компрессионный расширительный бак, объемом 7 литров.
  • Циркуляционный насос.
  • Предохранительный клапан.
  • Автоматический отводчик воздуха.

Технические характеристики моделей Protherm Скат:

НаименованиеМодель котла
12К14К18К21К
Электрическая сеть380В/50Гц
Сечение провода, мм21,51,52,52,546
Мощность, кВт6912141821
Потребляемый ток, А3х9,53х143х18,53х233х273х32
Диапазон регулировки отопления25-85 0С
Диапазон регулировки горячей воды,35-70 0С
Аврийное отключение при95 0С

В таблице указаны основные характеристики электрических котлов, более подробные данные можно почерпнуть в инструкции к оборудованию.

Электрокотлы Протерм Скат


подключения водонагревателятребуется трехфазное подключение к сети

Для создания определенного уровня тепла, параметры настраиваются индивидуально. Управление электроснабжением осуществляется от тарифного счетчика дистанционно. Для бытовых нужд можно устанавливать агрегаты на 24 кВт и 28 кВт в каскад.

Protherm Скат имеет:

  • двухсторонний насос;
  • расширительный бак;
  • предохранительный клапан;
  • автоматический воздушный клапан.

Также котел Protherm может подключаться через стабилизатор напряжения. Электрокотел в действии отличается медленным стартом, то есть на протяжении двух минут он «разгоняется» и его мощность минимальна. ТЭНы защищены от перегрузки, работа их равномерна, это достигается путем возможности настройки ритма (1,2 или 2,3 кВт).

Электрические котлы Protherm Скат отличаются небольшим весом (всего 34 кг) и удобными габаритами, благодаря чему возможно осуществлять монтаж практически на любой площади. Работа котла надежно защищается несколькими функциями:

  • защитой от блокировки насоса;
  • датчиком давления, который контролирует уровень давления воды;
  • защитой от замерзания;
  • защитой от блокировки вентиля и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла, происходит автоматическая диагностика, заканчивающаяся выводом на дисплей результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Технические характеристики электрических котлов Протерм Скат

В основном продукция этой компании — это котлы модели «Протерм Скат» различной мощности. Все они обладают схожими техническими характеристиками. Габаритные размеры составляют: высота — 74 см, ширина — 41 см, глубина — 31 см. Работают аппарат, как от трехфазных, так и однофазных сетей. Наибольшая допустимая сила тока в них 50 ампер. Наибольшее давление в системе — до трех атмосфер, температура теплоносителя около 85 градусов.

Важно! При подключении отопительных систем к сети нужно учитывать их потребляемую мощность и использовать подходящие провода. Это убережет их от плавления и перегорания, увеличив срок эксплуатации и обеспечив безопасность

Технические характеристики и внешний вид


Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

  • Циркуляционный насос;
  • Автоматический воздухоотводчик;
  • Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

При подключении электрических отопительных котлов Protherm к электрической сети следует убедиться в соответствии сечения проводов к потребляемой мощности.


Схема расположения подводов электрических котлов Протерм, а также их размеры.

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Инструкция по подключению и эксплуатации

При установке и подключении оборудования нужно пользоваться средствами защиты и следовать правилам по ТБ

При выборе места установки обращают внимание:

  • На сухость конкретного места и помещения в целом.
  • Конструкции, которые легко могут воспламениться, должны находиться вдали.
  • Нельзя устанавливать устройства так, чтобы они мешали проходу в аварийные выходы.
  • Рядом не могут находиться крупные бытовые электрические приборы. В особенности это касается кондиционеров.
  • Категорически запрещен монтаж там, где есть вероятность попадания на котел воды и других жидкостей.

Также необходимо следовать правилам:

  • Для защиты котла и пользователей нужно произвести заземление.
  • Требуется учитывать массу оборудования и подбирать соответствующие крепления при монтаже настенных конструкций.
  • При установке дополнительных модулей нужно строго следовать прилагаемой инструкции.
  • При монтаже проводки на электрическом щите устанавливаются отдельные автоматы на питание котла.
  • Отопительные трубы нужно прокладывать так, чтобы не было перекосов.

Устройство электрокотла Protherm

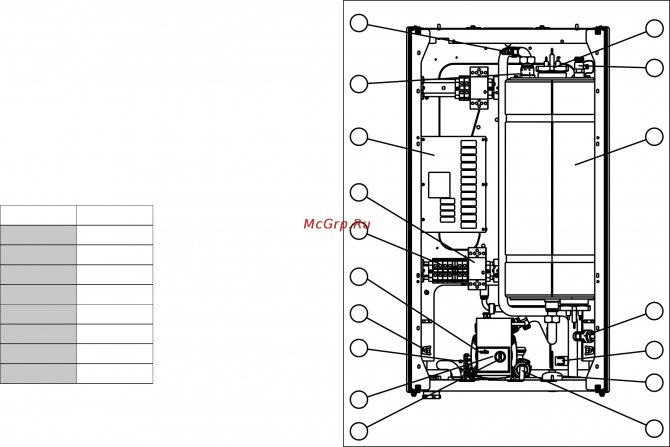

Заглянем внутрь электрокотла, для этого снимем переднюю лицевую крышку.

Справа большую часть пространства занимает металлический бак с установленными двумя трехфазными ТЭНами по 7 кВт каждая.

В каждой трехфазной – по три однофазных тэн каждая по 2,3 кВт.

Всего получается в котле применено 6 однофазных тэн.

На каждую однофазную тэну в электронном блоке управления есть свое промежуточное реле, которое в свою очередь управляется электронной схемой управления.

Получается так: “мозги”(электронная схема управления) командует промежуточным реле, а то в свою очередь- подает напряжение на тэну.

То есть автоматика может включить любое кол-во тэн от 1 до 6.

Слева в центре находятся “мозги” электрокотла- ЭБУ(электронный блок управления) электронная плата с установленными на ней промежуточными реле, импульсным блоком питания, защитными предохранителями, разъемами и прочими электронными деталями.

Ниже ЭБУ закреплена дин-рейка и на ней установлены ряд клемных зажимов для подключения силового кабеля напряжением 380/220В, а рядом установлен модульный контактор от фирмы АВВ.

Между модульным контактором и клемными зажимами  на дин-рейке находится предохранитель. Его практически не видно, что бы до него добраться надо откинуть крышку- защелку.

Если сгорает этот предохранитель то котел полностью не работает и цифровое табло не горит.

Дальше на самом низу расположен циркуляционный насос отопления, который гоняет воду по системе и создает необходимое давление.

Очень удобно- не надо отдельно покупать электрический насос, вваривать его в систему отопления, делать систему из вентилей.

Здесь все уже предусмотрено заводом-изготовителем и находится внутри корпуса.

Все соединения насоса сделаны тоже в заводских условиях очень качественно и надежно. Это и электрическое подключение- насос уже с завода подсоединен полностью в схему автоматики, так и подключение труб отопления.

Сам насос тоже применен известной фирмы.

Вот к насосу подобраться очень сложно, доступна только верхняя крышка где подключаются электрические провода.

Если будет необходим доступ к самому насосу- придется немного повозиться что бы добраться.

Но с другой стороны не так уж часто это и понадобится в процессе эксплуатации, так что я считаю это небольшой минус в конструкции.

В устройство еще входит сам металлический корпус электрокотла и закрепленная на съемной передней крышке панель управления автоматикой с кнопками и цифровым табло индикации.

Преимущество электрического котла Протер Скат

Агрегат Протерм Скат обладает рядом преимуществ. Такое отопительное оборудование стало неплохой альтернативой газовым отопительным приборам. Популярность котлов Протерм Скат возрастает с каждым годом. Ведь подобные агрегаты идеально подходят для отопления домов, которые не подведены к основному газопроводу. Электрические котлы данной модификации просто незаменимы для загородных коттеджей с периодическим или же сезонным проживанием.

Среди достоинств таких агрегатов нужно выделить следующие:

  1. Простота установки. В комплекте поставки обычно входит инструкция, которая описывает этапы установки и настройки отопительного оборудования. Помимо этого в инструкции приводятся некоторые рекомендации по вводу котла в эксплуатацию и по его установке.

  2. Отличные показатели КПД. По этим показателям электрические котлы Протерм Скат не уступают котлам от других производителей.
  3. Котлы Протерм Скат очень легко настраиваются и эксплуатируются. Такому оборудованию требуется минимальный сервис.
  4. При необходимости можно проводить точную регулировку температурного режима.
  5. Экологичность.
  6. Помимо этого котлы Протерм Скат не нужно подключать к газопроводу. Установка такого отопительного оборудования не требует обустройства дымохода.

Стоит отметить, что электрические котлы Протерм Скат за время своего существования зарекомендовали себя, как экономичные и безопасные отопительные приборы.

Устройство электрических котлов

Котел «Скат» оснащен всеми необходимыми модулями для обеспечения полноценного процесса отопления:

  • Теплообменник цилиндрической формы, выполненный из меди.
  • Также медные нагревательные элементы. Их мощность различна для возможности создания многоступенчатой системы нагрева.
  • Расширительный бачок, объемом 7литров. Выполняет функцию компенсации расширения теплоносителя в системе.
  • Для осуществления принудительной циркуляции теплоносителя в системе имеет в конструкции специальный насос с тремя скоростями.
  • Скопившийся в системе воздух в автоматическом режиме выводится через специальный воздухоотводчик.
  • В гидравлической группе имеется также клапан сброса давления для поддержания максимального давлений в 3 атмосферы.
  • Терморегулятор.
  • Группа датчиков, предохраняющих аппарат от замерзания, перегрева, блокировки циркуляционного насоса.

Нагревательные устройства для большей эффективности стоят снизу и сверху котла. Они объединены в блоки, количество которых в различных моделях неодинаково. Также и мощность блоков и отдельно взятых ТЭНов в устройствах различных модификаций отличается.

Ниже представлена схема устройства котла:

  1. Отопительный блок.
  2. Вентиль для сброса скопившегося воздуха в системе циркуляции теплоносителя.
  3. Устройство теплообмена.
  4. Индикатор давления.
  5. Предохранительный клапан.
  6. Ручка регуляции скорости насоса принудительной циркуляции.
  7. Индикатор, отражающий деятельность насоса.
  8. Заземление на обратке.
  9. Заземление на стенках водонагревателя.
  10. Насос для осуществления принудительной циркуляции.
  11. Разъем для питания.
  12. Контактор.
  13. Электрическая плата контроля.
  14. Датчик температуры.
  15. Аварийный датчик температуры (аварийный ограничитель).
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
