Гидрострелка для отопления: принцип работы, назначение и расчеты

Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Содержание

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна:

Q1=Q2.

В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости:

Т1=Т2, Т4=Т5,

тогда как

Т3= Т1+Т5/2.

Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

  • сокращается естественная конвекция внутри гидравлического разделителя;
  • снижается эффект естественного смешивания подачи с обраткой;
  • общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз. Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий. Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени. Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается. Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Расчётные параметры гидрострелки

Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).

Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.

Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости

Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.

Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.

Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:

  • по расходу на первом контуре (Q1);
  • по расходу на второстепенном контуре (Q2);
  • скорость вертикального тока воды по гидрострелке (V).

По сути, эти данные для расчёта всегда имеются.

К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:


Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока

где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.

Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.

Величина мощности котла, кВтВходной патрубок, ммДиаметр гидрострелки, мм
7032100
402580
252065
151550

Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.

Шаг укладки трубы теплого пола

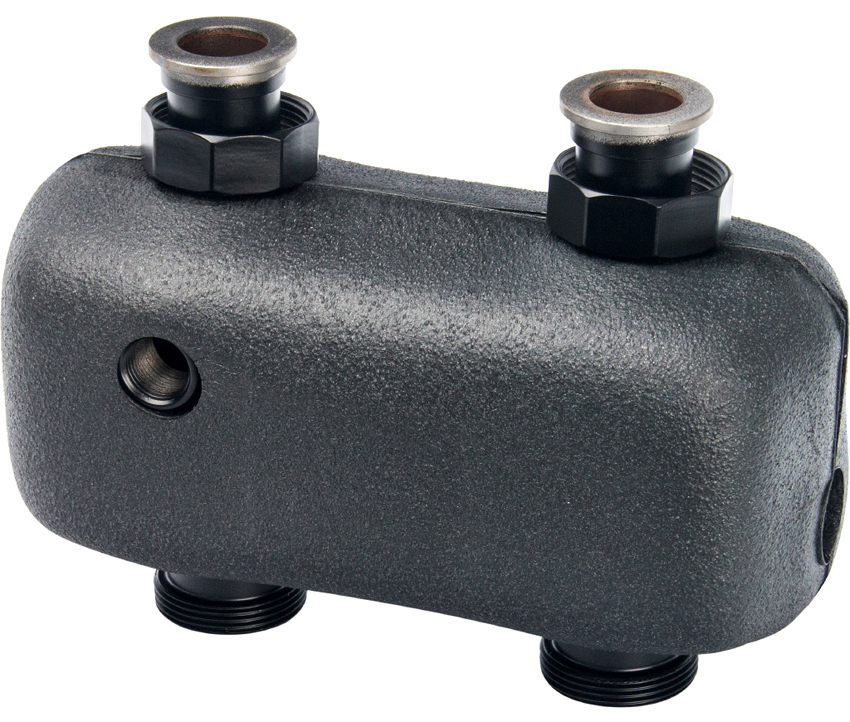

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

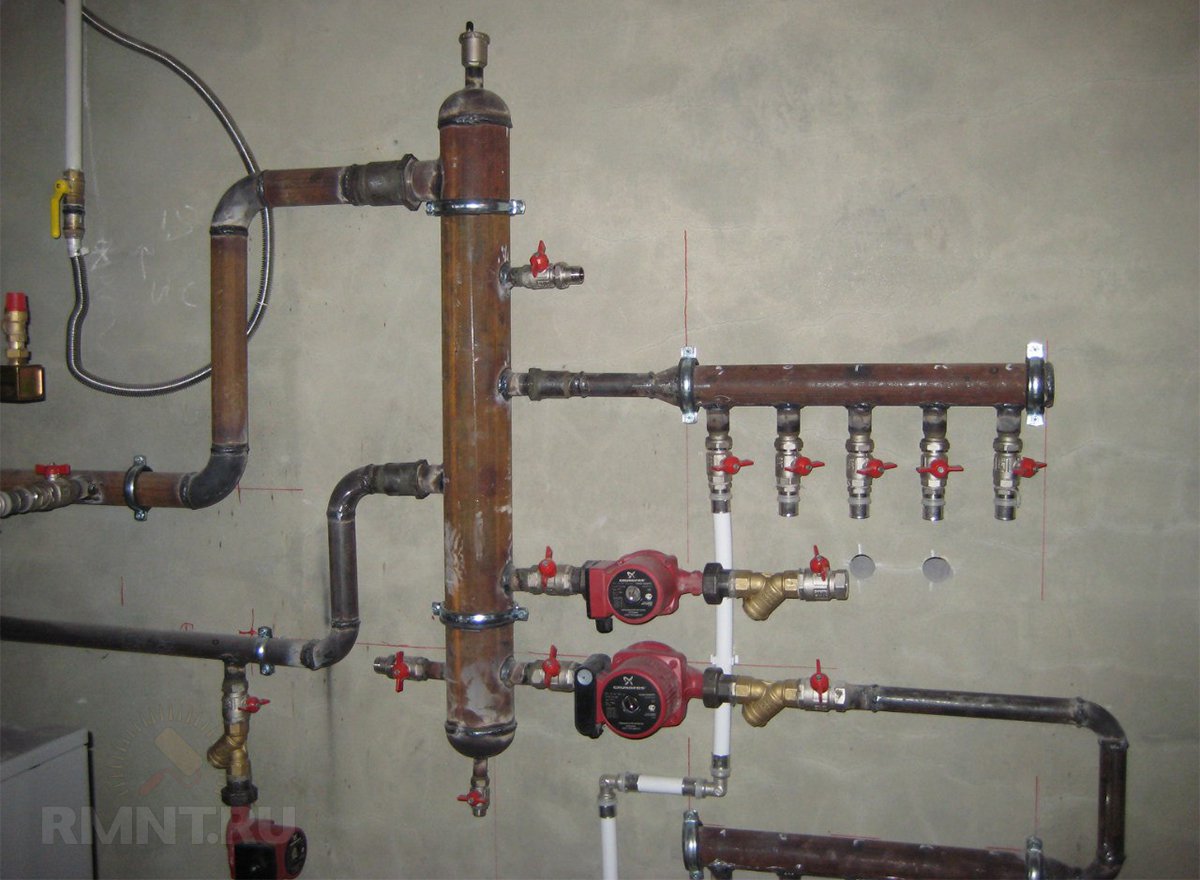

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

Как выбрать?

Плетение животных

Если новичок освоился и научился вязать простые браслеты с использованием разных техник, то можно приступать к более сложным сборкам. Теперь стоит актуальный вопрос, как сплести из резинок фигурку, ведь важную роль играет толщина.

Сразу в голове представляются образы разнообразных представителей фауны. Можно начать как раз с них. В результате красивую фигурку можно не только подарить родственникам, но и повесить на крючок в качестве браслета на ключи. Если начать делать зверюшку, где находится много смешанных узлов, то процесс может затянуться. Надо быть готовым к продолжительному, но весёлому труду.

Помоем все

Посудомоечный агрегат обычно имеет несколько режимов, в том числе автоматический (то есть, режим мойки выбирается автоматически), интенсивный режим для очень грязной посуды — с активным ополаскиванием и нагревом воды до 70 градусов по Цельсию, а также режим быстрой мойки, подходящий для того, чтобы отмыть кружки после чаепития.

Кроме того, более продвинутые машины умеют работать в режиме бережной мойки, нужной для качественного мыться тонкой посуды, например, хрустальных бокалов или стаканов из тонкого стекла.

Большинство машин сегодня оснащены таймером отсрочки старта — чтобы мыть посуду тогда, когда все в доме спят. Это необходимо, если у вас установлены многотарифные счетчики на воду и электроэнергию. Другой полезной функцией является режим половинной загрузки.

Все посудомоечные машины умеют не только мыть, но и сушить посуду, причем это может быть как конденсаторная сушка, так и сушка горячим воздухом. Последняя занимает меньше времени, поэтому предпочтительная для хозяек, живущих в цейтноте.

Как всегда при выборе любого электроприбора, покупая посудомоечную машину обратите внимание на класс энергопотребления (чем он выше, тем, конечно же, лучше). Не менее важна и защита от протечек

Впрочем, как уже говорилось, производители посудомоек обращают на это повышенное внимание, что иногда приводит к удорожанию техники.

Как выбрать электрический конвектор

Структуры систем управления

Недостатки

Как удалить накипь в чайнике легко и быстро

Лежанка в виде тапка

Такой тип лежанки – это реализация извечной кошачьей мечты: поспать на тапках хозяина.

Для изготовления необходимо взять:

  • ткань плотную, желательно натурального состава – два куска 38 на 54 см и два куска 42 на 52 см;
  • утеплитель;
  • швейный инструмент, нитки.

Как сделать лежак-тапок для кошки своими руками

Выкройка лежака для кошек в виде тапка показана на рисунке ниже.

Сшиваем заготовки попарно, оставив зазоры для наполнения.

Выворачиваем, набиваем уплотнителем. Оставленные открытыми участки зашиваем вручную потайными стежками. Простегиваем, выполнив строчку, как описано в предыдущем мастер-классе.

Пришиваем верх тапка к подошве обмёточным декоративным швом.

Гидрострелка и солнечный коллектор

Гидрострелка и солнечный коллектор относятся к устройствам, выполняющим аналогичные водопроводным гребенкам функции – собирают в одном корпусе носитель из нескольких источников и распределяют его по контурам различного назначения.

Гидравлический распределитель устанавливают в тех случаях, когда для отопления используют значительные объемы теплоносителя, связанные с большим количеством контуров и площадями отапливаемых помещений. К стояковой гидрострелке подключают котел, гидроаккумулятор, коллекторы радиаторов отопления и теплых полов, бойлер, насосное оборудование с установкой циркуляционного насоса на каждое коллекторное звено.

Устройство предназначено для стабилизации давления и выравнивания температуры в подключенных контурах, обеспечивает удобство подсоединения распределительных узлов. Гидрострелка представляет собой вертикально (иногда используют горизонтальную установку) расположенную емкость (трубу большого диаметра) круглого или прямоугольного сечения с приваренными боковыми штуцерами, в верхней части которой находится клапан для развоздушивания, а снизу вмонтирован кран для слива теплоносителя.

Рис. 12 Плоский солнечный коллектор

Солнечные батареи применяют в районах с большим количеством солнечных дней в году, также для экономии энергоресурсов используют солнечные коллекторы дополнительного подогрева теплоносителя, используемого для отопления и других хозяйственных целей.

Если солнечные батареи преобразуют ультрафиолетовое излучение в электрическую энергию, то солнечные коллекторы предназначены для нагревания теплоносителя, которым является воздух или жидкость.

Наиболее простое и популярное в быту коллекторное устройство сконструировано и работает следующим образом. В металлическом корпусе под защитным стеклом размещается теплоприемник – пластина черного цвета с запрессованным змеевиком из меди или алюминия, покрытом черным абсорбентом, приемник солнечного излучения располагается на слое утеплителя. Охлажденный теплоноситель перемещается по змеевику с помощью циркуляционного насоса системы отопления и после нагревания солнечным излучением поступает в котел.

Описанная система имеет высокие тепловые потери, поэтому в более дорогих схемах используют покрытый абсорбирующим слоем трубопровод, помещенный в вакуум. Внешне устройство напоминает ряд стеклянных колб с откачанным воздухом, внутри которых размещены нагреваемые медные трубы с хладагентом, каждая труба подключена к распределительному солнечному коллектору. В подобных системах в качестве теплоносителя используется специальный хладагент, имеющий низкую температуру кипения, при нагревании он превращается в пар и передает свою энергию протекающему в теплообменном коллекторе носителю.

Рис.13 Вакуумный солнечный коллектор – принцип действия

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

  • число патрубков для подключения всех контуров;
  • диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

  • S – площадь сечения трубы, м2;
  • G – расход теплоносителя, м3/ч;
  • ʋ — скорость потока, принимается равной 0.1 м/с.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:
