Однотрубная система отопления ленинградка: схемы устройства

Интересно почитать

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу

Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.

Видео описание

Видео по теме

Краткий обзор основных схем отопления

Чтобы понимать, о чём идёт речь, вкратце опишем две базовые схемы отопления:

Однотрубная — раздача и обратный сбор теплоносителя происходит по единственной магистрали, к которой отопительные приборы подключены последовательно. На каждый последующий радиатор вода приходит уже порядочно остывшей в предыдущем. Отопление, собранное по однотрубной схеме, практически не поддаётся регулировке по помещениям. Неэкономично, некомфортно, зато просто в монтаже и относительно дёшево за счёт низкого расхода труб.

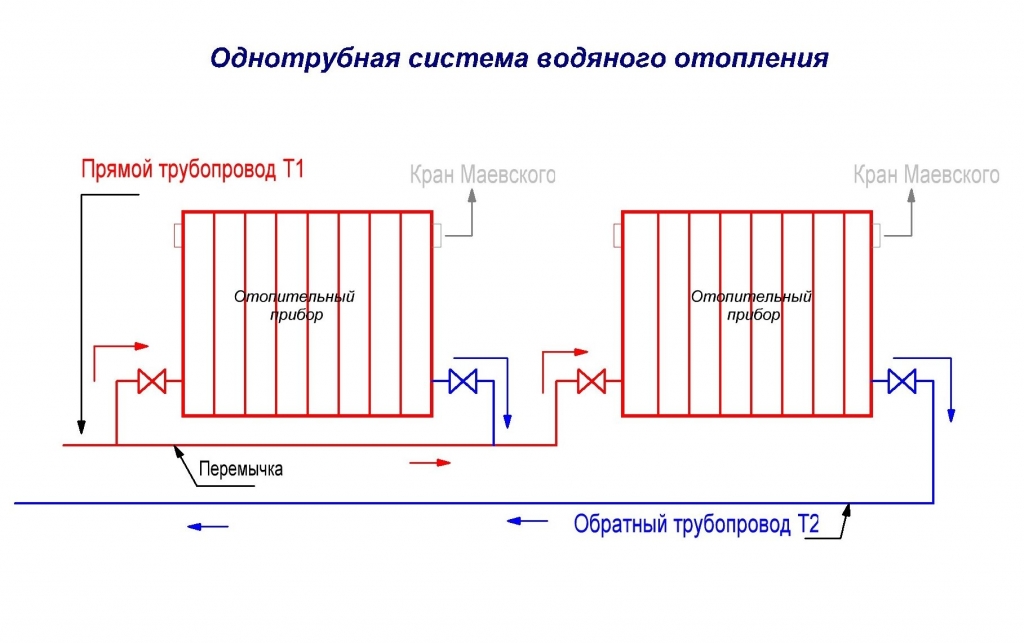

В классической однотрубной схеме радиаторы «нанизаны» на магистраль подачи теплоносителя, температура жидкости на входе в каждый прибор ниже, чем в предыдущем

Двухтрубная — подача и обратка осуществляются по раздельным магистралям, что приводит к увеличению расхода труб и удорожанию системы. Однако при такой последовательно-параллельной схеме влияние предыдущих приборов на последующие минимально, температура поступающего в радиаторы теплоносителя различается незначительно. Это позволяет избежать непроизводительного расходования тепла, даёт возможность достаточно точно регулировать нагрев каждого помещения или зоны.


В двухтрубной схеме используются раздельные магистрали для подачи и обратного отбора теплоносителя. Благодаря этому в приборы отопления жидкость поступает почти одинаковой температуры. Если на радиаторы установить ограничивающие поток устройства, можно эффективно регулировать их теплоотдачу, при этом взаимовлияние будет минимальным

Принцип циркуляции

Различие закрытой и открытой систем отопления — в принципе движения теплоносителя: естественном или принудительном.

На сегодня в строительстве предпочитают использовать принудительную циркуляцию как более эффективную и менее капризную схему подачи теплоносителя.

Естественный

Принцип устройства естественной системы циркуляции воды в «Ленинградке» — чем проще, тем лучше. Есть одно но: естественное движение теплоносителя начинается не ниже температуры 50–60°С.


Схема отопления с естественной циркуляцией

Усилить циркуляцию можно:

  • расположив котел как можно ниже относительно трубы;
  • устанавливая трубы и батареи с уклоном к отводящей трубе;
  • используя больший диаметр труб;
  • сокращая лишние повороты трубы.

Недостаток естественной циркуляции — плохая регулировка системы. Преимущества — независимость от электропитания и простота устройства.

Оптимальный вариант циркуляции теплоносителя — смешанные системы, где естественную подачу используют как резервную.

Принудительный

Принудительная схема проще в устройстве и установке. Систему монтируют из пропиленовых труб и алюминиевых батарей. Преимущества такого варианта: узкие полимерные трубы, возможность использования дополнительного контура и пр.


Система отопления с принудительной циркуляцией из полипропиленовых труб

Недостатки: привязка к розетке и необходимость обслуживания приборов (бак, насос и пр.).

Видео описание

Преимущества и недостатки «Ленинградки»

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

  • Минимум расходов на модернизацию системы;
  • Равномерный прогрев помещений;
  • Возможность регулировки температуры в помещениях;
  • Отсутствие затрат на дополнительное оборудование;
  • Легкость в монтаже.

Не обошлось и без определенных недостатков:

  • Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
  • Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
  • Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Читайте далее:

Отопительная система частного дома «Ленинградка»

Разбираемся в нюансах конструкции схемы отопления ленинградка

Достоинства и недостатки однотрубной системы отопления с естественной циркуляцией

Схема отопления ленинградка и ее особенности

Что собой представляет однотрубная система отопления двухэтажного дома: схема и особенности

Как утеплить мансарду

Прежде чем начать отделывать мансарду при помощи теплоизоляционных материалов, вам нужно убрать все щели в крыше и стенах. Это делается путем законопачивания или заделывания их монтажной пеной.

После этой процедуры нужно выбрать способ, с помощью которого вы будете утеплять помещение. Существует два способа утепления:

  • внутренний;
  • наружный.

Если вы ориентируетесь на большее качество, то выбирайте наружный способ. Он предполагает закладывание теплоизоляционного материала в перекрытия и стены всего здания.

Но это возможно лишь тогда, когда вы строите мансарду вместе со всей баней и производите утепление одновременно во всех помещениях. Если ваша мансарда – это бывший чердак, то нужно производить внутреннее утепление, посмотрев варианты интерьера мансарды.

А тут можно заказать оценку оборудования.

2 Особенности схем

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

  • Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
  • Расширительный бак с патрубком, именно он делает систему открытой.
  • Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
  • Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
  • Радиаторы с вентилями, откуда выпускается воздух.
  • Фильтр, который пропускает теплоноситель перед попаданием в котел.
  • Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

  • Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
  • Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
  • Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

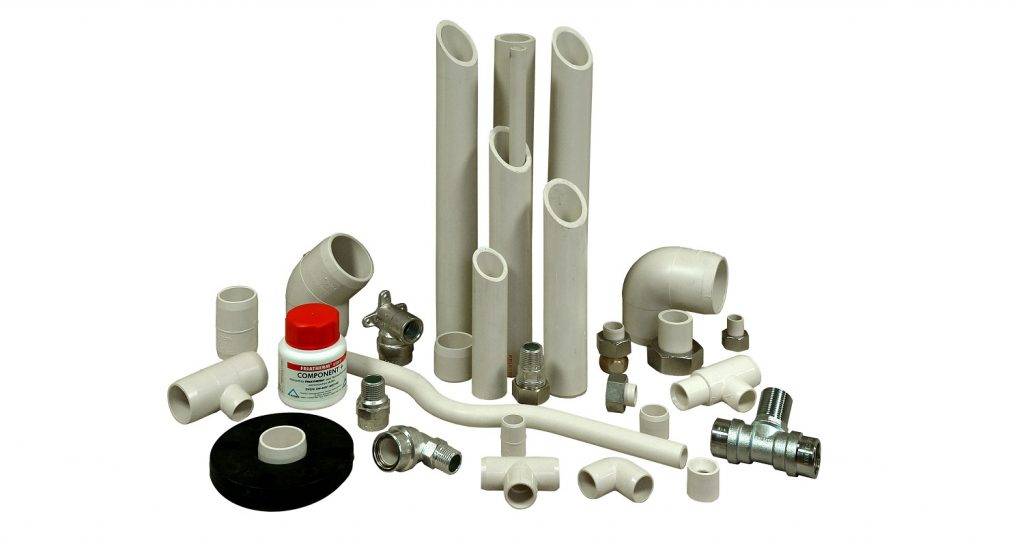

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

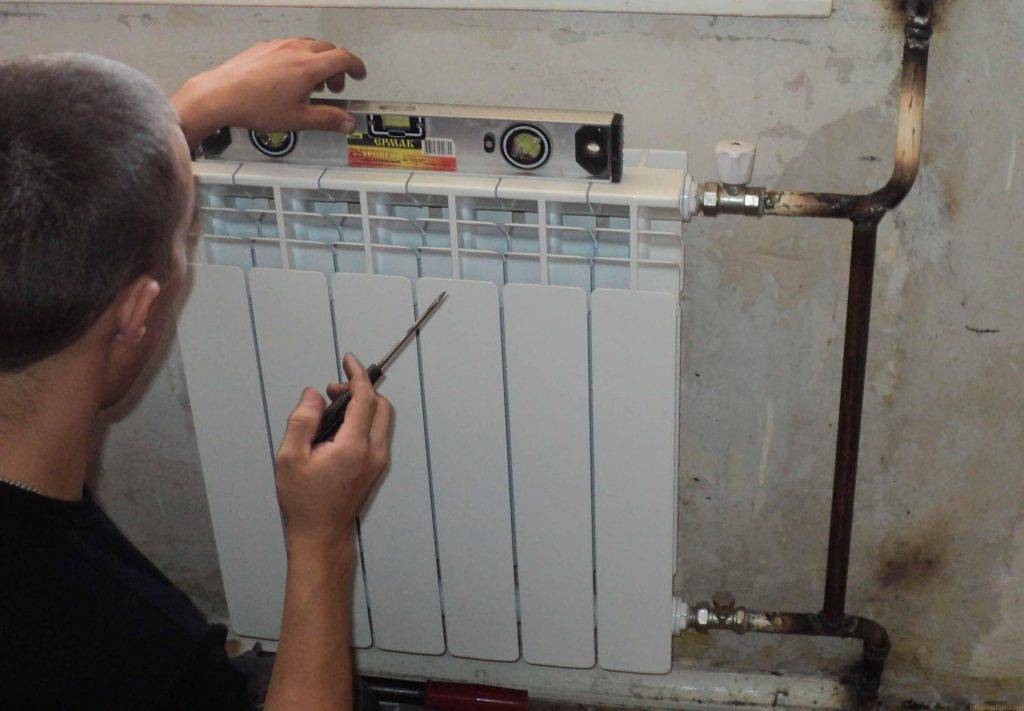

Соединение радиаторов и труб

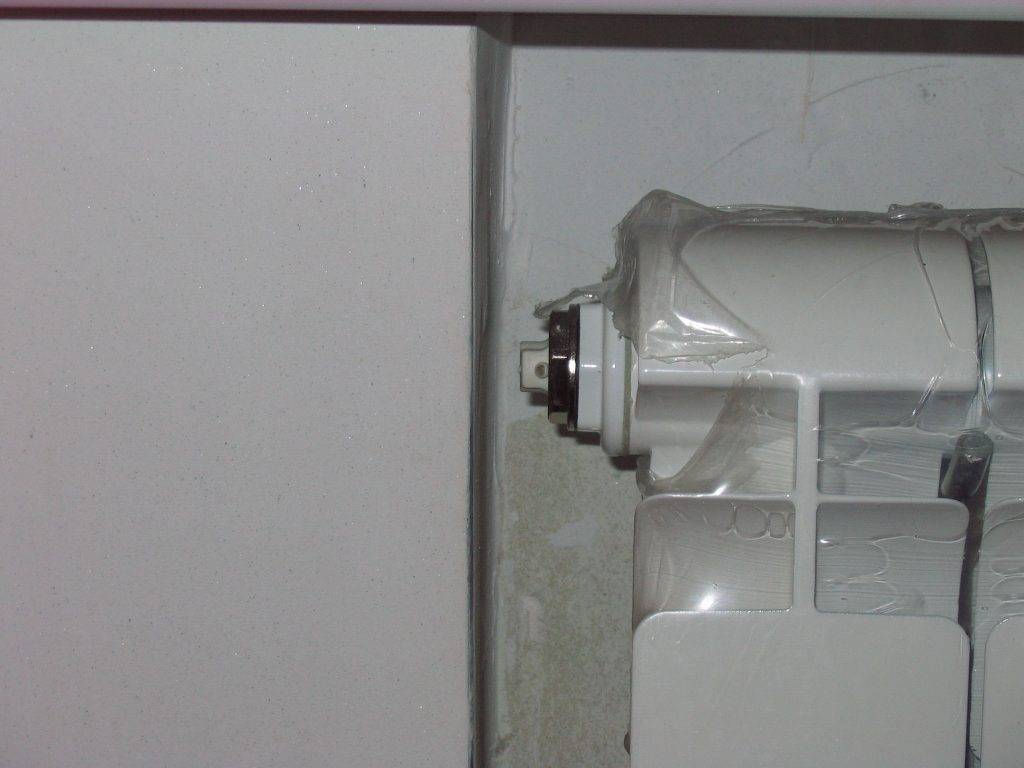

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Недостатки ленинградской системы

Весомым недостатком однотрубной системы является то, что при необходимости вы не сможете контролировать уровень нагрева отдельно каждого из последовательно подключенных радиаторов. Индивидуальный контроль доступен только в двухтрубной системе отопления. А в ленинградской системе отопления, убавив посредством вентиля уровень нагрева батареи, вы автоматически сбавляете его и в последующих подключенных радиаторах.

Для полноценной работы системы отопления в трубах должно постоянно быть высокое давление. А если повышать его посредством ввода в систему дополнительного оборудования, это чревато уменьшением времени эксплуатации материалов. То есть – увеличивается количество просачивания воды (прорывы), что, в свою очередь, требует замены трубы  восполнения количества воды в отопительной системе.

При этом следует отметить, что в двухтрубной системе потребность в дополнительном насосе отсутствует, поскольку вода циркулирует самостоятельно – ей достаточно собственного давления.

А в одноэтажных жилых домах порой и чердак – весьма необходимое функциональное пространство, в котором довольно сложно выделить для бака место.

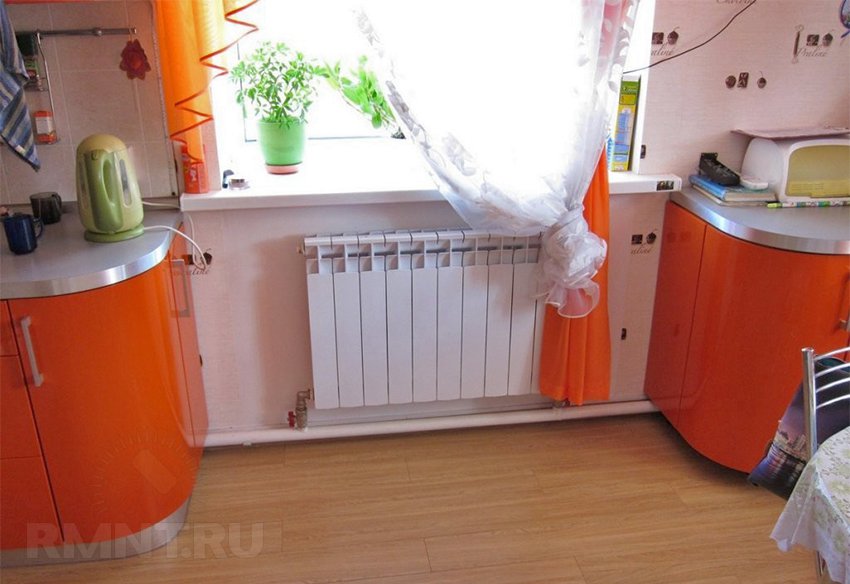

«Ленинградка» в одноэтажном доме

Установка такой системы, как ленинградская система отопления, в многоэтажных домах выдает еще один ее недостаток. Нагревательный элемент располагается в верхней точке системы – а это значит, что с каждым радиатором при спуске вниз теплоноситель постепенно охладевает. То есть, радиаторы на первом этаже дома будут менее горячими, чем на последнем. Решение проблемы – использование дополнительных перемычек, а, кроме того, – увеличение количества секций батареи на нижних этажах.

Вертикальные схемы Лениградки

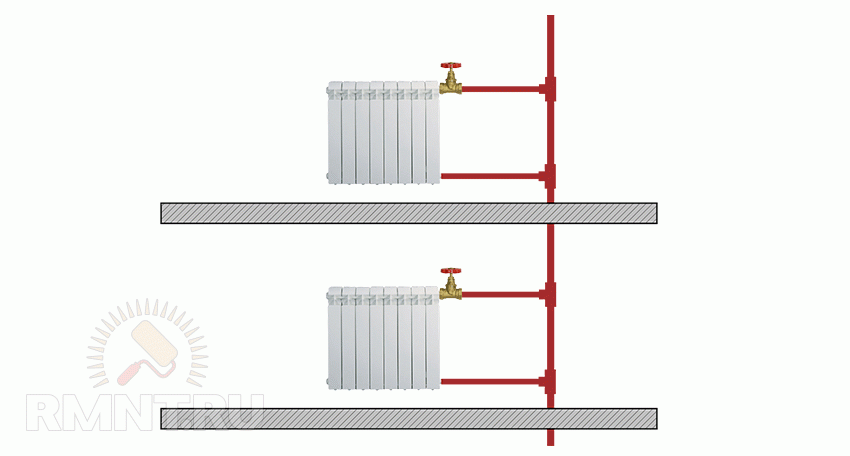

Ленинградская система отопления вертикального типа больше всего подходит для небольшого двухэтажного дома. Такие системы также бывают открытыми и закрытыми с естественной и принудительной циркуляцией.

На примере рассмотрим схему вертикального типа с естественной циркуляцией закрытого типа.

Схему вертикального типа с естественной циркуляцией закрытого типа

Подобная схема — непростая, в процессе воплощения в реальность такой идеи можно столкнуться с рядом сложностей.

Трубопровод устанавливается в верхнем участке стены под конкретным углом по направлению движения воды. Из котла теплоносителя направляется в расширительный бак, откуда под давлением он протекает по трубам и радиаторам.

Для того, чтобы система подобного типа отличалась высокой производительностью, следует разместить котел так, чтобы он находился ниже того уровня, где стоят радиаторы.

Помимо этого, в схеме может предусматриваться возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Стоит ли устанавливать однотрубную систему Ленинградка в частном доме?

Такая отопительная система обладает массой преимуществ. Главными из которых становятся простота монтажа и эксплуатации. Придется приобрести минимум оборудования, а на выходе получится конструкция высокой эффективности. Установка дополнительных кранов позволит перекрывать часть линии на ремонт и регулировать температуру.

Однако Ленинградка подходит только для частного дома небольшой площади. Если в помещении установлено не больше 6-8 радиаторов, то такой вариант будет выгодным. Но так как каждая следующая батарея оказывается холоднее предыдущей, то в больших многоэтажных домах лучше организовать двухтрубную систему отопления.

Таким образом, Ленинградка подходит для владельцев небольшого коттеджа, которые не могут себе позволить большие траты. Система позволит сделать помещение теплым и уютным, а на ее недостатки можно закрыть глаза.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Фотогалерея – дом с мансардной крышей

Варианты исполнения

В зависимости от ориентации магистрали «ленинградка» бывает:

  • вертикальной;
  • горизонтальной.

Вертикальная

Применяется для многоэтажных зданий. Каждый контур подставляет собой вертикальный стояк, проходящий от чердака до подвала по всем этажам. Радиаторы подсоединяются боковым включением параллельно магистрали и последовательно на каждом этаже.

Эффективная высота «ленинградки» вертикального типа — до 30 метров. При превышении этого порога нарушается распределение теплоносителя. Использовать такое подключение для частного дома нецелесообразно.

Горизонтальная

Оптимальный вариант для автономной системы отопления частного дома с одним или двумя этажами. Магистраль обходит здание по контуру и замыкается на котел. Радиаторы устанавливаются с нижним или диагональным подключением, при этом верхняя точка ориентирована к горячему концу магистрали, а нижняя — к холодному. Радиаторы снабжаются краном Маевского для спуска воздуха.

Циркуляция теплоносителя может быть:

  • естественной;
  • принудительной.

В первом случае трубы распределяются по контуру с обязательным уклоном 1–2 градуса. Горячий вывод от котла располагается в верхней точке системы, холодный — в нижней. Для повышения циркуляции участок магистрали от котла к первому радиатору или точке включения открытого расширительного бака укладывается с уклоном вверх, а далее равномерно вниз, замыкая контур.

  • котел (горячий вывод);
  • расширительный бак открытого типа (верхняя точка системы);
  • контур отопления;
  • патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
  • шаровой вентиль;
  • котел (холодный ввод).

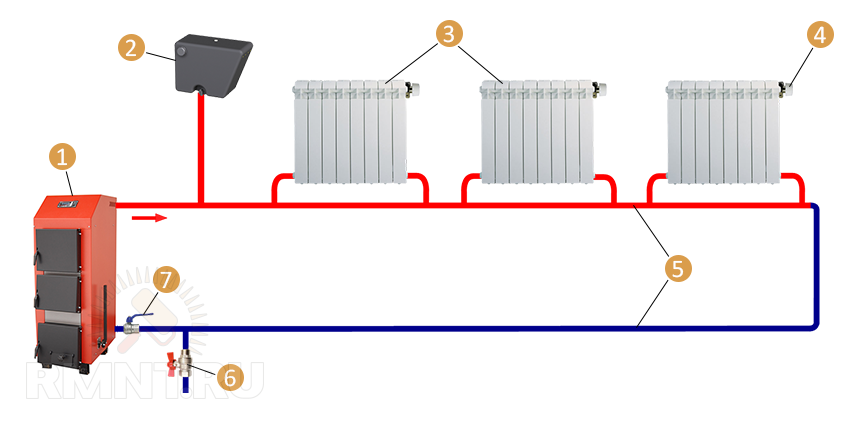

1 — котел отопления; 2 — расширительный бак открытого типа; 3 — радиаторы с нижним подключением; 4 — кран Маевского; 5 — контур отопления; 6 — вентиль для слива и наполнения системы; 7 — шаровый венитиль

Нет необходимости для одноэтажного дома делать верхнюю и нижнюю разводку магистрали, достаточно нижней разводки с наклоном. Теплоноситель циркулирует в основном по контуру общей трубы и котла. В радиаторы горячий теплоноситель поступает за счет перепада давления, вызванного перепадом температуры воды.

Расширительный бак обеспечивает требуемое давление теплоносителя в системе. Емкость открытого типа устанавливается под потолком или на чердачном помещении. Бак мембранного типа для закрытой системы отопления устанавливается на обратке после соединения параллельных контуров, но до котла и насоса.

Принудительная циркуляция предпочтительней. Нет необходимости соблюдать уклон, можно выполнить скрытый монтаж магистральной трубы. Расширительный бак мембранного типа позволяет точно задавать давление в системе.

  • котел (горячий вывод);
  • пятивыводной штуцер для подключения манометра, воздухоотводчика и взрывного клапана;
  • контур отопления;
  • патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
  • расширительный бак;
  • насос;
  • шаровой вентиль;
  • котел (холодный ввод).

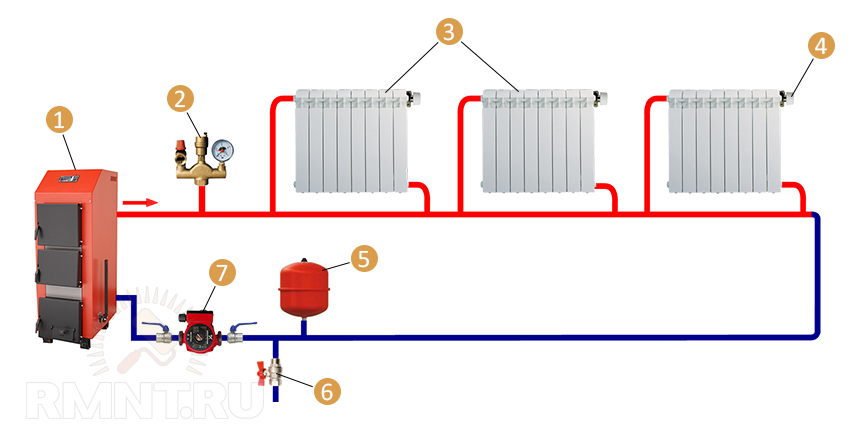

1 — котел отопления; 2 — группа безопасности; 3 — радиаторы с диагональным подключением; 4 — кран Маевского; 5 — расширительный бак мембранного типа; 6 — вентиль для слива и наполнения системы; 7 — насос

Маяки линейного типа

Классификация линейной разновидности маяков опирается на принципы, аналогичные правилам устройства точечных марок. Разница заключается в соединении отдельных точек в единую направляющую линию, «намечающую» верхнюю плоскость слоя выравнивания. Способ устройства определяет возможность крепления линейных маяков к основанию, в зависимости от чего сооружают:

  • Растворные гряды.  Устанавливают их поверх укрытого гидроизоляционной мембраной деревянного пола. Для обеспечения комфорта при разравнивании стяжки вершину грядки можно увенчать трубой, П-образным профилем, служащим элементом каркаса конструкций из гипсокартона, или Т-образными направляющими, с помощью которых производится выравнивание стен штукатуркой. Желающие выяснить, как поставить линейные маяки на пол без лишних затрат, могут воспользоваться хорошо смоченными обрезками рейки. Главное, чтобы при формировании гряды была учтена толщина направляющих, ведь именно их верхняя линия должна совпасть с уровнем стяжки.
  • Растворные марки, объединенные в линии посредством перечисленными выше направляющими. Способ устройства отличается от предыдущего экономным расходом раствора.
  • Система маяков из профилей для гипсокартона, опирающихся на саморезы. Для ее устройства сначала устанавливаются штыревые маяки по традиционной технологии, затем на выставленные по уровню отдельные элементы «надевается» П-образный профиль так, чтобы полки были направлены вниз. При установке полками вверх необходимо учесть, что плоскость стяжки в данном случае обозначать будет именно их верхняя линия. Подобным методом пользуются, если не собираются убирать профиль из полусухой цементной стяжки после разравнивания, так как планируется заливка тонкого финишного слоя ровнителя. Пространство между полками-ножками просто заполняют выравнивающим материалом.

После разравнивания слоя керамзита или растворной стяжки, направляющие из нее рекомендуется удалить, оставшиеся после направляющих грядки и штробы нужно заполнить выравнивающим материалом и разровнять заподлицо с плоскостью стяжки.

Это лишь общие схемы для домашних мастеров, стремящихся узнать, как лучше выставить маяки на черновой пол, чтобы выбрать рациональный способ. На самом деле вариантов значительно больше, особенно у строителей с немалым стажем. Каждый из них превосходно знает, какое из действий он может сократить или чем для личного удобства дополнить общую методу. Однако неопытным исполнителям, неискушенным в тонкостях технологии, не стоит экспериментировать, потому что от качества установки маяков зависит результат. Желательно все старания и усилия приложить на данном этапе, чтобы выравнивание прошло «как по рельсам».

Отличие Ленинградки от классической однотрубной системы

Принцип обеих систем одинаков – последовательное соединение радиаторов единым трубопроводом. Единственным отличием становится наличие в Ленинградке перемычки под батареей отопления. То есть нагретая вода одновременно проходит и в радиаторе, и под ним по отдельной трубе.

Благодаря такой особенности система Ленинградка обеспечивает более высокую температуру воды в радиаторах, чем классическая однотрубная конструкция. Такой эффект достигается за счет смешивания жидкости на выходе из каждой батареи и перемычки. На практике разница температур чаще не превышает 5 градусов, но и она может оказаться существенной.

Наличие перемычки также позволяет при необходимости перекрыть один или несколько радиаторов. Это поможет уменьшить температуру воздуха в помещении. При протечке одной из батарей не придется отключать всю систему отопления в частном доме.

Полезное видео

Видео о схемах системы «Ленинградка»

Заключение

Мансарда в доме является простором для творчества. В этом помещении может быть воплощена любая идея, но при оформлении стоит опираться на размеры и параметры самой конструкции, чтобы сыграть только на ее достоинствах, надежно скрыв недостатки.

Что еще почитать по теме?

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
