Двухконтурные котлы на твердом топливе

Особенности котлов с водяным контуром

Ключевое отличие подобных источников отопления — водяной контур нагрева, расположенный в топочной камере. Конструкции котлов могут быть одноконтурными, с одним теплообменником для отопления и двухконтурными, с двумя теплообменными аппаратами для отопления и ГВС.

В последнее время широко применяется схема установки одноконтурных котлов с внешними бойлерами косвенного нагрева, для подготовки горячей воды нужных параметров. Для этого в их корпусе устанавливают соответствующие выходы для подсоединения к дымовым газам.

В основном агрегаты с тепловой мощностью до 30 кВт имеют топку с ручной подачей топлива. К этой группе относится самодельный котел для водяного отопления и колпаковая печь для отопления частного дома.

Водяная рубашка рассчитана таким образом, чтобы она могла быстро и эффективно обеспечить теплосъем от горячих дымовых газов, например, как у котлов Бренеран с водяным контуром.

Достаточный объем воды в котле способствует тому, что он выполняет функцию аккумулятора и может длительное время сохранять теплоноситель горячим, даже после сгорания топлива.

Такие конфигурации отопителей работают, как в системе с естественной, так и с принудительной циркуляцией сетевой воды, в которых требуется установка электрического насоса.  Это может быть котел для водяного теплого пола.

Топки бывают открытого типа для естественного отвода дымовых газов из котла, или закрытого, для принудительной подачи воздуха в зону горения котлов с водяным контуром.

Поддержите наш проект в соц. сетях!

Виды котлов по принципу работы

Сжигание дров или угля в топочной камере может происходить различными методами. Использование того или иного способа разделяет твердотопливное оборудование на несколько категорий.

Классические

Такой способ популярен при изготовлении бытовых котлов небольшой мощности. Благодаря простоте конструкции, умельцы, которые самостоятельно изготавливают отопительный агрегат, часто прибегают к использованию этой методики. Ровные поверхности внутренних полостей позволяют легко обслуживать и чистить внутреннюю поверхность от золы и нагара.

Длительного горения

Основным недостатком использования твердотопливного котла является потребность частой закладки дров в топку. Для увеличения интервала времени между загрузками, разработаны различные технологии. Один из таких методов называют длительным горением.

Особенностью этого метода является постепенное послойное сжигание большого количества заложенного топлива. Замедление процесса горения достигают за счёт изменения направлений потоков горячих воздушных масс во внутренней части теплообменника. В зависимости от количества встречных потоков, агрегаты длительного горения бывают:

  • двухходовые;
  • трёхходовые;
  • многоходовые.

Теплообменники с большим количеством ходов применяются в промышленных котлах большой мощности от 100 кВт. Бытовое оборудование длительного горения изготавливают с двух- или трехходовой водяной рубашкой.

Широкое применение в быту нашли твердотопливные агрегаты шахтного типа. Особенность конструкции которых заключается в том, что поддувало расположено в верхней части, а дымоход, берёт своё начало внизу. Такие котлы имеют один ход теплообменника сверху – вниз. Горение происходит в непривычном для законов физики направлении, за счёт обратного направления тяги. Большим недостатком такого оборудования является постоянная потребность очистки дымоотводного патрубка, расположенного в нижней части корпуса. Благодаря несвойственной направленности рабочего процесса, сжигание дров происходит очень медленно.

Кроме котлов длительного горения, использующих естественную тягу в замедленном режиме для увеличения промежутков времени между загрузками топлива, существуют агрегаты с принудительной регулировкой воздушных потоков при помощи вентиляторов. Сложность подбора оборудования, а впоследствии – управления перемещением горячими воздушными потоками, делает не очень востребованными котлы с принудительным движением отработанных газов.

Пиролизные

Для замедления горения в пиролизных агрегатах часто используют обратную тягу, подобную той, что создаётся в агрегате шахтного типа. Либо применяют специальные дымососы, которые регулируют движение продуктов сгорания внутри теплообменника. Во вторую камеру топки подаётся воздух для горения вторичного газа. Внутренняя полость такого оборудования имеет высокое аэродинамическое сопротивление, что позволяет топливу не разгораться в первой камере. Рабочий процесс во втором отсеке сжигает все вредные газы, образование которых свойственно для обычного горения.

Двойной процесс горения повышает КПД твердотопливного агрегата. Использование меньшего количества дров или угля по сравнению с обычными котлами заставляет потребителя задуматься о возможности использования такой технологии для отопления собственного дома.

На пеллетах

К дорогим относят оборудование длительного горения, которое использует в качестве ресурса гранулированное топливо. Сложность конструкции обусловлена наличием бункера для загрузки и механизма подачи пеллет в топку. От размера загрузочной ёмкости зависит количество времени (до 7 дней) автономной работы агрегата, она имеет форму усечённого книзу конуса, где распложено отверстие для соединения со шнековым или другим типом механизма, порционно отправляющим брикеты в топку, по мере потребности.

Работа всех узлов и механизмов такого агрегата управляется автоматикой. Современные модели оборудуют даже механизмом очистки зольника от пепла. Единственное, что требуется сделать потребителю – это загрузить бункер и разжечь пеллеты. Подобные конструкции применяют при использовании щепы, угольных брикетов и других видов сыпучего топлива.

Использование различных методов горения и загрузки лишает твердотопливные котлы необходимости частой загрузки, при этом значительно повышает стоимость. Большой выбор отопительной техники позволяет потребителю правильно оценить собственные потребности и сделать грамотный выбор.

Топливо для котлов

В качестве топлива для вышеописанных агрегатов могут использоваться различные твердые материалы; таким образом, котлы можно разделить и по виду горючего, которое используется:

  • установки на угле;
  • дровяные котлы;
  • котлы на пеллетах (топливных гранулах);
  • установки, работающие на брикетах из торфа;
  • установки на смешанном топливе (в таких можно сжигать разные виды горючего).

Все котлы, в которых идет речь, по заявлениям производителей работают не менее 10 лет. Однако можно с уверенностью сказать, что установки могут прослужить и более длительные сроки – до 30 лет – при условии бережной и правильной эксплуатации.

В твердотопливном котле может гореть любой вид органического топлива

Отопительные котлы на твердом топливе

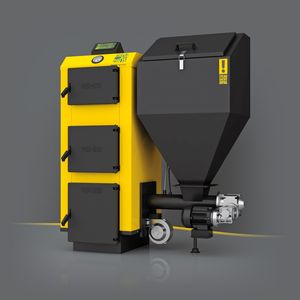

«Умные» автоматические котлы со шнековой подачей топлива (пеллеты).

Обогрев от 100 до 1000 кв.м.

Время горения — до 18 суток*.

Наиболее эффективные твердотопливные котлы с большой топкой и электронным управлением.

Обогрев от 80 до 1500 кв.м.

Длительное горение — до 40 часов.

Недорогие твердотопливные котлы на дровах и угле с энергонезависимой автоматикой.

Обогрев от 80 до 250 кв.м.

Время горения — до 10 часов.

Тогда вам крупно повезло — мы даем самые большие скидки.

А самое главное все наши акции и скидки — это честно и без скрытых условий.

У нас есть крутой видеоканал YouTube

В последнее время мы уделяем огромное внимание на свой канал YouTube. Там мы публикуем различные полезные видео по обслуживанию и настройке пеллетных котлов, котлов длительного горения

Этот канал будет полезен для любых пользователей любых твердотопливных котлов — так как информация является универсальной. Настройка любой пеллетном горелки любого котла практически одинакова — отличаются только названия параметров. Способы защиты котлов от перегрева или способы борьбы с конденсатом являются также одинаковыми для любых систем отопления.

На нашем канале многие задают вопросы, что является еще одним каналом связи с клиентом и местом, где можно получить информацию от пользователей котлов. Поэтому заходите к нам подписывайтесь, изучайте тесты котлов (мы опубликовали много тестов длительного горения на разном топливе). Если хотите получить больше информации — пишите, звоните — ответим обязательно. Главное сделать это до покупки котла, чтобы правильно смонтировать систему отопления, правильно установить дымовую трубы. Поскольку многое в работе котла зависит именно от этих факторов. Ведь можно купить мега крутой котел, а сэкономить на дымоходе — лучше сразу делать правильно, а не бороться потом с отсутствием тяги и появлением конденсата. А конденсат очень не приятная вещь и может испортить даже самый лучший котел. Хотя многие современные котлы длительного горения или котлы на пеллетах имеют умную автоматику, которая позволяет бороться с этими проблемами, но это не значит, что нужно делать системы отопления полностью не правильно. Кроме того, другой важный вопрос — качество пеллет. Мы также проводим тестирование различных видов пеллет, как оказывается энергетические характеристики пеллет и их зольность может очень сильно отличаться друг от друга. Поэтому мы рекомендуем купить пробную партию пеллет, а затем закупать уже на весь отопительный сезон. Самые низкие цены на топливо всегда летом, а самые лучшие пеллеты обычно те которые изготовлены зимой.

Наибольшее количество котлов на пеллетах сейчас успешно работает в Челябинске, Екатеринбурге, Москве, Мурманске, Красноярске и Пензе.

Котлы же длительного горения наиболее массово используется практически в тех же регионах — в Челябинске, Москве, Ростов-на-Дону, Екатеринбурге, Кургане.

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

  • люк (дверца) через который загружают топливо;
  • зона выхода продуктов сжигания;
  • колосники;
  • отделение для сбора просевшей золы;
  • отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система удаления дыма

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Водяной контур – что это и зачем нужен

Водяной контур – это известная всем система отопления с помощью радиаторов. Она необходима в домах с не очень удачной планировкой, уменьшает теплопотери от окна, равномерно греет помещение.

Традиционные котлы без водяного контура обогревают локализовано, и, если в доме помещений, не соприкасающихся с котельной, больше двух, водяной контур просто необходим, ведь в его отсутствие удаленные комнаты не будут достаточно прогреваться.

Теплопотери в них будут весьма высоки, а температуры нередко не достигают даже оптимальных для проживания и длительного нахождения.

Кроме того, в домах с печным отоплением нередко промерзают углы. Водяной контур позволит избежать подобной проблемы.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Как увеличить эффективность

Для увеличения эффективности работы двухконтурного котла можно использовать следующие советы и рекомендации:

  • Увеличение инерционности системы отопления за счет применения большего диаметра труб, соединяющих котел с радиаторами отопления. В результате объем теплоносителя становится больше за счет чего увеличивается время его нагрева и остывания.
  • Включение в систему отопления теплоаккумулятора, позволяющего накапливать излишки тепла, вырабатываемого котлом в процессе сжигания топлива. Это позволяет значительно увеличить КПД котла и сократить расход топлива при его эксплуатации.
  • Использование механических или электронных устройств для автоматического регулирования мощности котла и поддержания заданной температуры нагрева теплоносителя.
  • Установка на радиаторы отопления терморегулирующих клапанов, ограничивающих подачу в них горячего теплоносителя, что обеспечивает поддержание в помещении необходимой температуры.

Следует учитывать, что использование ТТ котла в теплое время года только с целью нагрева воды для системы ГВС является нерациональным и экономически невыгодным. Поэтому обеспечивать дом горячей водой в летний период лучше всего с помощью отдельного водонагревателя.

Самым оптимальным вариантом в данной ситуации будет использование отдельной теплоизолированной накопительной емкости (бойлера) для горячей воды, подключенной к дополнительному теплообменнику ГВС котла и имеющей дополнительную функцию электроподогрева.

Это обеспечивает экономию топлива и стабильное снабжение дома горячей водой вне зависимости от объема ее потребления в любое время года.

Сравнение с электрическими и газовыми котлами

Многие люди, которые строят дом вдали от города, становятся перед выбором — поставить автономный твердотопливный, газовый или электрокотел.

Для того чтобы сравнить эти варианты между собой, потребуется рассмотреть три важных параметра: стоимость подключения, безопасность обслуживания и экология.

Стоимость подключения. Хотя твердотопливный котел стоит не дешево, но его эксплуатация имеет самые низкие стоимостные показатели среди всех сравниваемых моделей.

Для чего потребуют от собственника проект газоснабжения, выполнения монтажных работ по установке котла и счётчика, а также оплатить за подключение.

Сегодня по скромным оценкам, для подвода газа к дому, выполнения монтажных работ и получения разрешения на эксплуатацию потребуется от 600 тыс. рублей и выше. Намного меньше обойдется монтаж электрокотла, но тоже не дешево.

В большинстве случаев такое подключение потребует изменения мощности питающей электролинии на 380 В. Для этого также потребуются значительные финансовые вливания, на реконструкцию внутридомовых электросетей и согласования с РЭС.

При этом не факт, что поставщик электроэнергии согласится на замену технических условий. Твердотопливный котел не требует никаких согласований, а затраченные средства на приобретение котельного оборудования окупятся уже за 2-3 года, в то время, как подключение к газовой сети и установка новой электролинии не раньше чем через 6-9 лет.

Безопасность обслуживания.

Всем известно, что самыми опасными являются газовые котлы, поскольку при нарушении в эксплуатации и отрыве пламени от горелки может создаваться в доме взрывоопасная смесь.

Электрокотлы представляют опасность из-за возможного возникновения очагов горения в кабельных линиях при перегрузках. Кроме того может произойти взрыв пароводяной смеси в теплообменнике, при нарушении циркуляции теплоносителя.

Любой котел нужно вовремя обслуживать. Источник фото: termo-star.ru

Твердотопливный двухконтурный котел, тоже представляет собой источник пожароопасной ситуации, но реальность ее возникновения намного ниже.

Поскольку все конструктивные узлы котлоагрегата рассчитаны таким образом, что устройство было энергонезависимым. Встроенная автоматика защиты, при нарушении допустимых параметров работы котла, перекрывает подачу воздуха в топку, после чего процесс горения прекращается. Кроме того сегодня паллеты являются самым безопасным топливом.

Экология.

Здесь на первом месте электрокотлы, которые вообще не имеют выбросов в атмосферу, за ними идут твердотопливные двухконтурные котлы длительного горения и завершают список газовые котлы, с самыми большими выбросами СО.

Учитывая все перечисленные особенности рассмотренных видов можно сделать вывод, что наиболее удобным и простым в эксплуатации считается электрический котел, затем идет — газовый агрегат, а твердотопливный уступает им по этим требованиям.

Стоимость базовых вариантов твердотопливных котлов

Твердотопливные котлоагрегаты выпускаются для работы на различных видах топлива. Больше всего применяются древесные породы, пеллеты из прессованной древесной стружки и различные виды угля.

Стоимость котлов от 30 до 200 тысяч рублей. Источник фото: avtokotel.ru

В последнее время с появлением биотоплива из отходов древесного и аграрного производства, многие пользователи, перешли на его сжигание в отопительных котлах. Встречаются модели, которые могут работать на любом из этих видов топлива.

Цена таких модификаций отопительных агрегатов очень сильно зависит от металла топочного пространства — чугун или сталь.

Котлы, работающие на дровах сегодня можно приобрести за 55 тыс. руб. Угольные агрегаты от 40 до 80 тыс. руб. Пеллетные двухконтурные твердотопливные котлы длительного горения самые дорогие от 120 до 200 тыс. руб.

Рекомендации по выбору

Первая и главная рекомендация — выбирайте твердотопливный котел по выгоде используемого вида топлива, но с расчетом на долгосрочную перспективу.

Если у вас есть постоянный источник поставки дешевых дров, то мы рекомендуем приобрести классический дровяной котел, несмотря на все его недостатки.

Если вы правильно подберете отопительный агрегат по мощности, выполните обвязку и поставите бак для накопления тепла, то котел прямого горения надежно прослужит вам долгие годы.

При выборе вам нужно учесть такие моменты:

Мощность ТТ-котла принимайте по потребности частного дома в тепле, только с коэффициентом запаса 1,2. Если нужно дополнительно греть воду для ГВС, то берите агрегат с запасом мощности 1,5.
Чем мощнее котел, тем больше у него топливник и длительность горения. Тем реже придется навещать котельную.
Не полагайтесь на двухконтурный котел, если постоянно нужна горячая вода в больших количествах. Он не обеспечит потребный расход, лучше поставьте твердотопливный котел с бойлером косвенного нагрева.
Выбирайте модель с максимальным рабочим давлением 3 Бар. Дешевые отопители из тонкого металла выдерживают всего 1—2 Бар.
Старайтесь подобрать котел с большим объемом топки. Стандартный размер топливника, рассчитанного на 6 ч работы при мощности 20 кВт равен 60—65 л, у агрегатов длительного горения этот показатель будет 80 и более литров при тех же 20 кВт.
Теплогенератор, оснащенный вентилятором, работает лучше, чем простой, с подачей воздуха через открытую дверцу. Такой агрегат стоит покупать только при частых отключениях электричества. Проследите, чтобы дверца зольника управлялась механическим регулятором тяги.
Вентилятор дольше прослужит на твердотопливном котле, когда он стоит сверху

На моделях, где нагнетатель встроен в дверцу, крыльчатка тянет в себя пыль и грязь с пола.
Обращайте внимание на происхождение электронного блока управления. Избегайте китайских контроллеров, при выборе бюджетных моделей можно найти недорогой отопитель с более надежным польским блоком.
Не увлекайтесь котлами с верхним горением топлива, у них есть ряд существенных недостатков. Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели

Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм. Иначе ваш новый котел долго не прослужит.

Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели. Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм

Иначе ваш новый котел долго не прослужит.

Недобросовестные производители часто используют такой трюк: части топки, выходящие торцами наружу, делают из стали 3 или 4 мм, а остальные элементы — из более тонкого металла. Показывая на торцы деталей, пользователя убеждают, что весь котел сварен из толстой «котловой» стали, хотя в действительности это не так.

Мы можем порекомендовать покупку пиролизного теплогенератора только в том случае, если вы предполагаете жечь сухую древесину, топливные брикеты либо антрацит. Тогда он даст ожидаемый результат.При использовании свежих дров горючего газа выделяется очень мало, а потому пиролизный котел работает неэффективно.

Также не всегда имеет смысл покупать твердотопливный котел с чугунным теплообменником, который значительно дороже. В нормальных условиях эксплуатации сталь спокойно прослужит не менее 10 лет.

Защита твердотопливного котла от низкотемпературной коррозии

Для защиты котла от низкотемпературной коррозии температуру  воды в обратном трубопроводе, на входе в котел, при растопке необходимо как можно быстрее поднять выше 55-65 градусов и не снижать её в дальнейшем.

Схема защиты котла от низкотемпературной коррозии. При растопке котла теплоноситель циркулирует только по котловому контуру КК

Узел защиты котла от низкотемпературной коррозии, (поз.6 на схеме отопления) делит схему на два контура — на схеме защиты котла, КК — котловой контур и ОК — отопительный контур.

При растопке котла трехходовой клапан направляет циркуляцию теплоносителя по котловому контуру, мимо отопительных приборов. В результате теплоноситель и котел быстро прогреваются.

После повышения температуры теплоносителя в котловом контуре более 55-65 градусов, трехходовой клапан начинает постепенно подмешивать, добавлять воду из отопительного контура.

Таким образом, циркуляция теплоносителя в отопительном контуре начинается только после того, как котловой контур быстро прогреется.  Температура воды в обратном трубопроводе на входе в котел, пока горит топливо в котле, всегда остается выше 55-65 градусов.

Виды твердотопливных котлов

Классические твердотопливные котлы

Современные классические агрегаты – эффективная альтернатива приборам, работающим на других видах горючего, например, газе, который в отличие от дров, угля, кокса и брикетов не всегда можно использовать по причине отсутствия близлежащей магистрали.

В бо́льшей своей части они не зависят от электроэнергии – загружаются вручную, работают в естественном режиме циркуляции и имеют механическое управление. В некоторых моделях предусмотрена автоматическая загрузка с применением бункеров подачи – преимущественно для пеллет, представляющих собой спрессованные древесные гранулы.

В агрегатах используется несколько методов регулирования температуры:

1. С помощью заслонки, которая приоткрывается для пропуска нужного количества воздуха;

2. С помощью холодной воды, добавляющейся на подаче;

3. С помощью горячей жидкости, додающейся на возвратке.

Преимущества:

  • энергонезависимость многих моделей;
  • неплохая эффективность – средний КПД составляет около 80%;
  • универсальность – в большинстве случаев;
  • сравнительно высокий уровень безопасности;
  • дешевизна топлива – в зависимости от региона;
  • простота в эксплуатации.

Недостатки:

  • установка возможна только в специально отведенном помещении;
  • потребность в площадке для дров, угля, брикетов;
  • необходимость регулярного обслуживания, а именно загрузки и чистки;
  • низкий комфорт пользования.

Устанавливаются такие котлы преимущественно загородом: в частных домах, коттеджах, гостиницах, магазинах, складских помещениях.

Пиролизные твердотопливные котлы

Пиролизный котел, называемый еще газогенератором, представляет собой усовершенствованную классическую модель.

У него 2 камеры, соединенные между собой керамическими форсунками:

1. Одна предназначается для дров, которые при температуре от +200 °С нагреваются, тлеют и разлагаются на уголь и летучую субстанцию с СО в составе;

2. Другая используется для принятия пиролизного газа, образующегося при тепловом воздействии на древесину.

Последний горит при температуре ≈ +1150 °С – предварительный поджиг происходит после подачи воздуха. В результате из обычных дров добываются и используются 2 разных топлива – газ и древесный уголь, суммарная теплоотдача которых значительно выше, чем первичного горючего.

При эксплуатации пиролизного агрегата обязательно учитывается влажность дров – она должна быть не более 20%.

Преимущества:

  • высокий КПД – составляет ≈ 90%;
  • увеличенный интервал между загрузками;
  • почти полное прогорание и небольшая зольность;
  • экономичность функционирования;
  • совместимость с бойлером косвенного нагрева;
  • возможность автоматического управления, упрощающего эксплуатацию.

Недостатки:

  • необходимость специального помещения, площадки для дров и регулярного обслуживания;
  • зависимость от электроснабжения и влажности поленьев;
  • отсутствие стабильности горенья при неполной закладке;
  • высокая стоимость.

Пиролизные котлы отличаются высокой мощностью, кроме того, они дорогие, поэтому устанавливаются обычно в загородных жилых и коммерческих постройках с немалой квадратурой.

Твердотопливные котлы длительного горения

Среди конкурентов наиболее выразителен и эффективен котел длительного горения под названием Stropuva – инновационный цилиндрический агрегат с запатентованной технологией.

Дрова, брикеты или уголь, заложенные в топку, сжигаются по принципу свечи, а не костра – сверху вниз, а не снизу вверх. Существенную роль для результативности такого метода играет автоматический клапан – регулятор тяги, который расширяется или сужается в зависимости от значения нагрева.

В данных агрегатах практически нет скачков температуры, как следствие, в аккумулирующие емкости не сбрасывается избыточное тепло по причине его отсутствия.

Одной закладки дров весом 50 кг хватает для бесперебойного отопления помещения 130 м2 на 30 ч. Кроме того, топливо сгорает фактически до остатка – после сжигания угля чистка осуществляется еженедельно, в случае с поленьями – раз в 14 дней.

Преимущества:

  • энергонезависимость многих моделей;
  • оптимальный КПД – примерно 85%;
  • длительный интервал горения;
  • отсутствие влияния загрузки на эффективность;
  • экономичность использования;
  • удобство в эксплуатации.

Недостатки:

  • необходимость обслуживания, помещения и площадки для хранения горючего;
  • неудобные дверки, независимо от модели;
  • высокая цена.

Объекты для использования таких приборов – частные домовладения, а также малогабаритные коммерческие и хозяйственные постройки. Для крупных зданий и сооружений агрегаты монтируются в каскад.

Классификация котлов

Двухконтурные твердотопливные котла отопления могут быть классифицированы по различным свойствам и характеристикам.

По материалу изготовления они могут быть:

  • чугунные;
  • стальные;
  • кирпичные (если речь идет о самодельных ТТ котлах).

Чугунные агрегаты отличаются долговечностью, но они чувствительны к перегреву, более хрупки к механическим воздействиям и требуют особого ухода при эксплуатации.

Стальные агрегаты имеют меньшую стоимость и гораздо проще в обслуживании. При этом требуют особой схемы обвязки для регулирования температуры теплоносителя, поступающего в котел из обратного трубопровода системы отопления.

Пеллетный котел Per-Eko KSP Duo

По способу сжигания топлива они делятся на:

  • обычные (традиционные);
  • пеллетные с автоматической подачей топлива;
  • пиролизные;
  • длительного горения.

Котлы длительного горения и пиролизные обеспечивают максимально возможный КПД посредством более длительного горения и полного сжигания топлива при одной закладке.

Пеллетные котлы оборудуются автоматической системой подачи пеллет в топочную камеру по мере их сгорания.

По виду топлива:

  • для конкретного вида топлива (дрова и древесные отходы, уголь, пеллеты);
  • универсальные (под любой вид твердого топлива).

По необходимости подключения электропитания:

  • автономные;
  • энергозависимые.

Покупать ли самодельные котлы?

Очень часто монтажники предлагают самостоятельно изготовить Вам котел или же купить его у других «самодельщиков». Аргумент простой – зачем переплачивать. Как раз таки переплачивать в данном случае стоит.

Отопление дома самодельным твердотопливным котлом вещь очень спорная. КПД у таких котлов зачастую низкое. Ибо инженерных мыслей там не продумано. В прямом смысле все будет улетать в трубу. Мощность так же будет очень сильно на глаз. Ну и скорей всего в котельной Вам придется поставить раскладушку и ночевать у котла, чтобы дома в итоге было тепло.

Так же такие котлы делают из черного металла. А они не жаростойкие. Еще можно упомянуть их излишнюю прожорливость. Но в любом случае решать Вам.

Это был обзор основных видов твердотопливных котлов. Надеемся, вам помогла наша статья, и теперь вы сможете сориентироваться в своем выборе.

Читайте так же:

Общие правила эксплуатации

И последнее, что нужно учитывать, делая выбор в пользу твердотопливных котлов — это соблюдение общих правил эксплуатации.

Они заключаются в следующем:

Оставлять без присмотра такие котлы нельзя. Нельзя допускать перегрева установки, что очень опасно.
Делая закладку дров и контролируя тягу, необходимо надевать на руки специальные рукавицы. Все детали котла очень горячие, поэтому обжечься проще простого.
К контролю над работой котла нельзя допускать детей и подростков. Также нельзя доверять им закладку топлива.
Хранить дрова рядом с твердотопливным котлом запрещается. Минимальное расстояние между ними должно составлять не менее одного метра.
Раз в год обязательно нужно очищать горелки, топку, имеющиеся фильтры и проходы дымохода

Важно постоянно контролировать герметичность всех труб, наличие или отсутствие воды в системе.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
