Разновидности отопительных котлов на дровах

Технические характеристики дровяных котлов

Дровяные твердотопливные котлы выпускаются в одно- и двухконтурном формате. Первый вариант предназначен только для обогрева здания, а второй позволяет не только отапливать дом, но и обеспечивать его жильцов горячей водой.

Характеристики котлов варьируются в достаточно широких пределах, но усредненные показатели выглядят следующим образом:

• Средняя мощность составляет около 100 кВт;
• В качестве топлива могут использоваться как дрова, так и уголь с торфом;
• Вода на входе в котел имеет температуру около 50 градусов, а стандартная температура на выходе составляет 80 градусов;
• Рабочее давление – 1 атмосфера;
• КПД в среднем составляет 89% и может варьироваться в зависимости от типа используемого топлива, а также его влажности;
• Средний вес котла – 400 кг;
• Температура газа на выходе – не более 270 градусов;
• Средняя продолжительность работы котла на одной закладке топлива – около 12 часов.

От чего зависит выбор способа обогрева дачи?

Как правило, дача – это объект периодического использования, особенно в зимнее время. Люди выезжают за город с целью отдохнуть и насладиться чистым воздухом, а некоторые даже проживают на даче постоянно.

Сами дачные строения сильно разнятся – от легких и слабо утепленных до настоящих коттеджей в несколько этажей.

Выбирая варианты отопления для дачи, нужно учесть ряд важных моментов:

• частота и длительность пребывания зимой;
• какие энергоносители есть в наличии и обойдутся дешевле всего;
• отдаление от населенных пунктов и организация охраны дачного поселка;
• потребность в горячем водоснабжении.

Особое внимание стоит уделить вопросу безопасности, это одна из особенностей, что отличает дачу от обычного частного дома. К сожалению, охрана дачных поселков зачастую организована плохо либо отсутствует вообще и кражи со взломами – не редкость. Представьте, что вы купили и поставили дорогие электроконвекторы, а их украли после вашего отъезда

Получается, что большую роль играет массивность источника тепла, чтобы его невозможно было утащить. К таковым относятся тяжелые котлы, кирпичные камины, печи и так далее

Представьте, что вы купили и поставили дорогие электроконвекторы, а их украли после вашего отъезда. Получается, что большую роль играет массивность источника тепла, чтобы его невозможно было утащить. К таковым относятся тяжелые котлы, кирпичные камины, печи и так далее.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

• Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
• Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
• Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
• Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
• Хранилище под дрова размещают в смежном помещении.
• Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
• Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
• Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Автоматика и обвязка дровяных котлов

Как уже упоминалось, регулировать мощность котла можно только по изменению количества поступающего кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

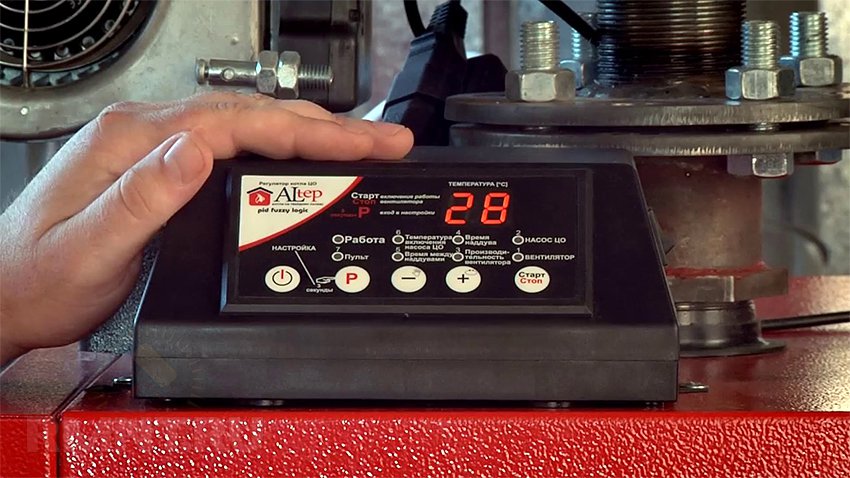

В основной комплекс автоматики входят электронный блок управления, вентилятор, регулятор тяги с электрическим приводом и термопара, плотно примотанная к патрубку подачи. Все эти комплектующие продаются как по отдельности, так и комплектами под определённую модель котла. В среднем вся автоматика обходится около 4-5 тысяч рублей

Отдельно упомянем важность наличия защиты от падения заслонки и герметизационных пазов на загрузочных и ревизионных люках, дымоходе, системе стабилизации тяги

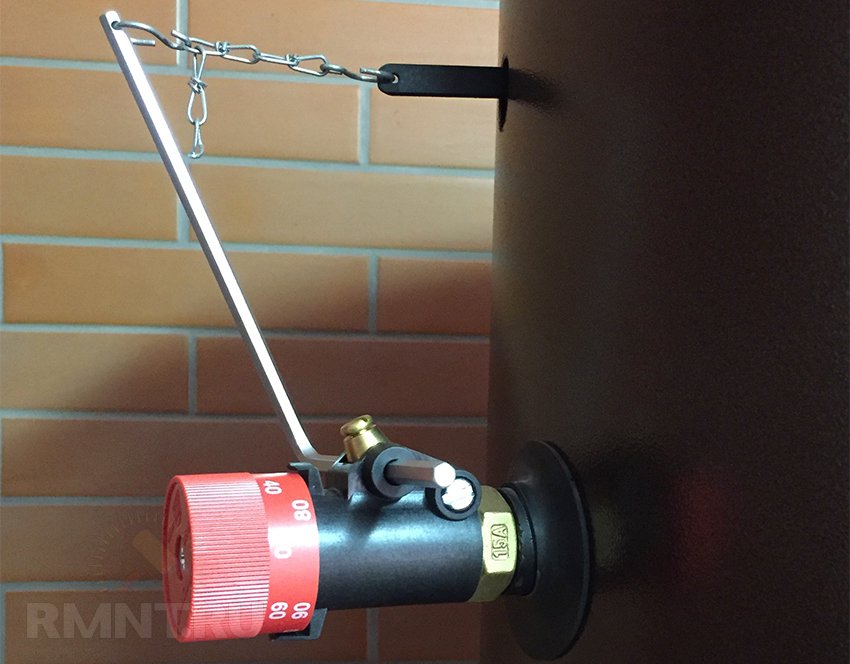

Для твердотопливных котлов предусмотрен ряд защитных устройств другого рода, устанавливаемых в гидравлическую обвязку. Из безусловно обязательных это циркуляционный насос и защита топки от перегрева — группа безопасности для сброса избыточного давления

Обратите внимание, что выпускной штуцер клапана сброса должен быть повёрнут к стене или снабжён шлангом, чтобы при срабатывании не травмировать присутствующих людей. Требованиями безопасности может быть предусмотрена установка подтравливающего клапана дымохода для стабилизации тяги и горения, он монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком. Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

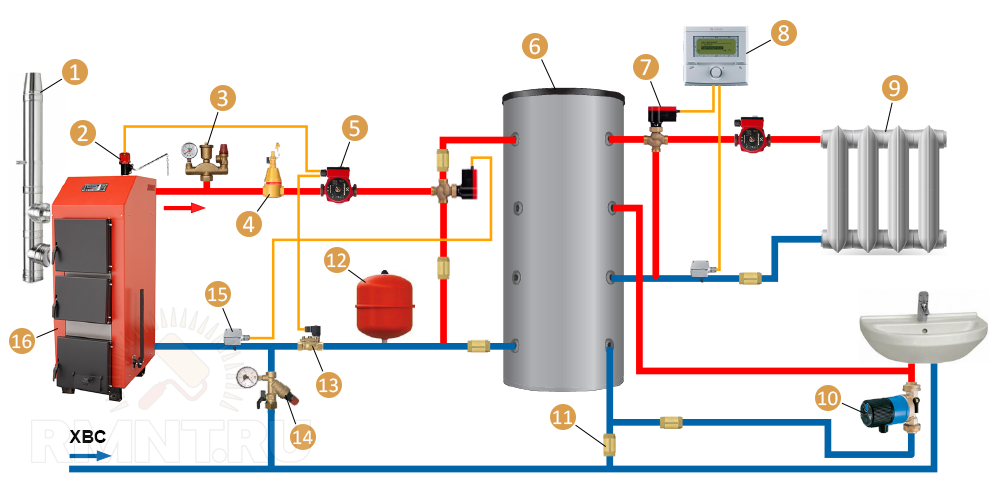

Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

Для чугунных котлов практикуется установка двухходового клапана, подмешивающего воду из горячего отвода для недопущения поступления холодной воды в разогретую топку. При установке теплоаккумулятора добавляется трехходовой электрический клапан, запускающий подачу тепла в бак только после прогрева основного состава. Контроль ведётся по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отсечки. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

• высокий показатель КПД – от 80% до 93%;
• экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
• можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
• постепенный обогрев помещения;
• при монтаже агрегата не нужно дополнительно обустраивать фундамент;
• существует возможность подключить к водяной системе отопления частного дома;
• экологичность устройства;
• безопасность агрегата;
• не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими

Чем топить твердотопливный котёл

Ошибка начинающих пользователей — топка сырой древесиной «с топора», свежесрубленной.

Важно! Максимальная теплотворная способность дров достигается либо сушкой в промышленной камере, либо двухлетним вылёживанием в проветриваемых штабелях. Возможно применение картона, бумаги, отходов от дерева

Некоторые топки, прекрасно работают на опилках и мелких древесных остатках, и если такого топлива много — лучше приобрести специальные устройства

Возможно применение картона, бумаги, отходов от дерева. Некоторые топки, прекрасно работают на опилках и мелких древесных остатках, и если такого топлива много — лучше приобрести специальные устройства.

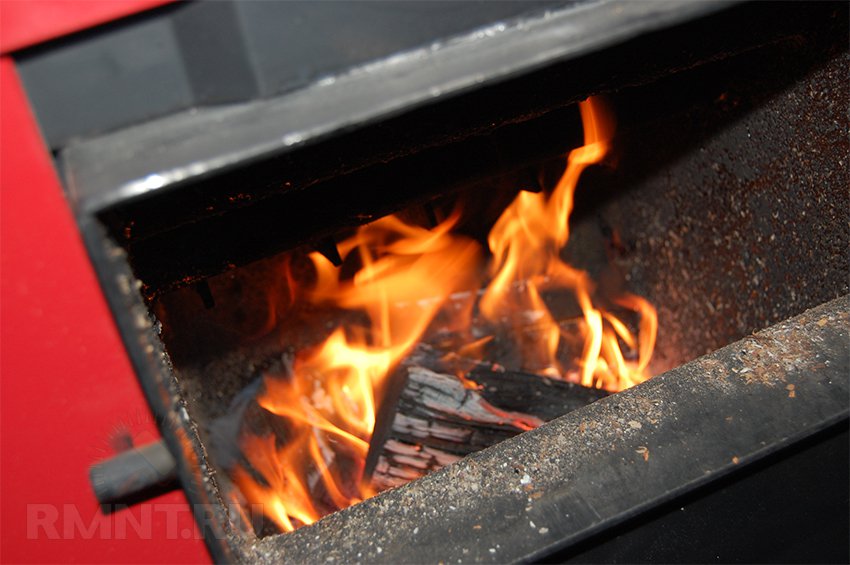

Фото 3. Загрузка дров в котел. Топливо должно быть сухим, заполнять топку отопительного прибора равномерно.

Нельзя сжигать резину, пластик, клеевые древесные плиты — содержащиеся в них сложные вещества загрязняют атмосферу и ведут к излишнему сажеобразованию. Отложения сажи снижают тягу, и при возгорании способны привести к пожару.

Среди современных видов топлива особое место занимают прессованные пеллеты из опилок и растительных отходов, а также топливные брикеты из стружки или торфа. Это высококалорийное горючее, дающее возможность автоматизации загрузки и длительного горения.

Способы уменьшения расхода газа

Чтобы разобраться в том, как сделать газовый котел экономичнее, следует проанализировать не только характеристики и состояние агрегата, но и рассмотреть условия обогреваемой площади. Кроме того, чтобы газовое устройство не увеличивало расход топлива, необходимо вовремя очищать его узлы от копоти и гари, а теплообменники – от накипи.

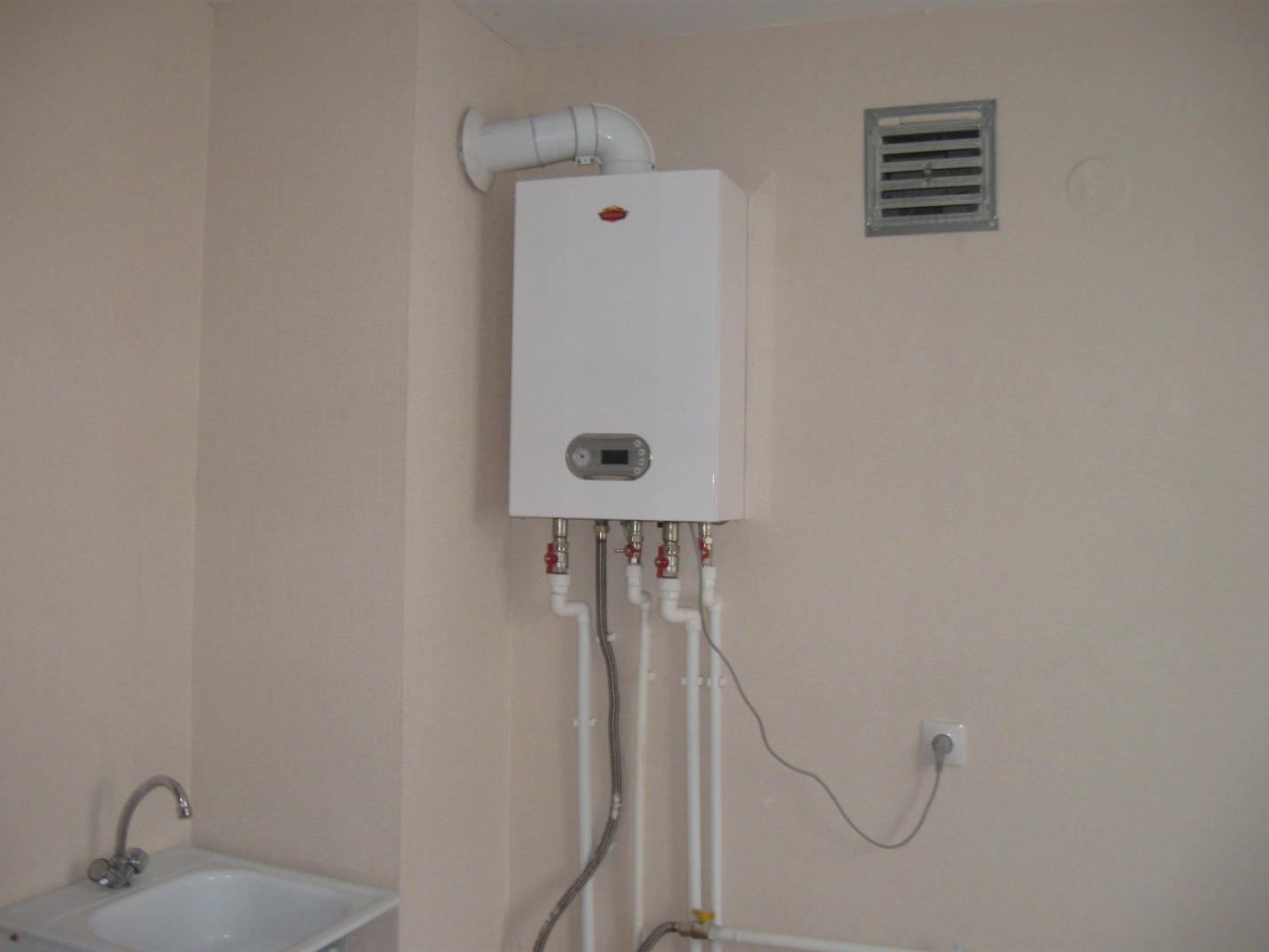

Мощность газового котла

Первое, на что нужно обратить внимание – это соответствует ли мощность установленного агрегата отапливаемой площади. Плохо, если производительности недостаточно или она имеется со значительным избытком. Если мощности агрегата не хватает, чтобы обогреть данное помещение, он постоянно будет работать на пределе своих возможностей, расходуя при этом много топлива.  Такой режим работы сократит срок службы ключевых узлов котла

К тому же, при недостатке мощности агрегат не сможет обеспечить качественный обогрев жилья. Исправить ситуацию можно кардинальными методами – уменьшить количество отапливаемых комнат или установить дополнительный газовый прибор

Если мощности агрегата не хватает, чтобы обогреть данное помещение, он постоянно будет работать на пределе своих возможностей, расходуя при этом много топлива.  Такой режим работы сократит срок службы ключевых узлов котла. К тому же, при недостатке мощности агрегат не сможет обеспечить качественный обогрев жилья. Исправить ситуацию можно кардинальными методами – уменьшить количество отапливаемых комнат или установить дополнительный газовый прибор.

Ситуация, когда мощность агрегата более чем на 20% превышает оптимальную для данного помещения, тоже нежелательна. Иначе газовый котел будет слишком часто включаться и выключаться — это называется «тактование». Получается, что агрегат слишком быстро нагревает теплоноситель до заданной температуры, после чего сразу отключается. При таком режиме часть радиаторов останутся непрогретыми, а износ оборудования и расход газа будет высоким. В этом случае следует перевести агрегат на меньший режим работы.

…

Утепление дома

Существенное значение в экономии газа имеет степень утепления дома или квартиры. Если здание не утеплено, а двери и окна продуваются, значительная часть тепла будет уходить на улицу. Значение имеет также материал стен дома. Например, дерево и блоки пропускают тепло быстрее, чем двойная кирпичная кладка.

Хорошее утепление потолка, пола и стен позволит сэкономить много топлива. Желательно заменить старые рамы на энергоэффективные стеклопакеты, а деревянные двери на более герметичный современный аналог. Качественно утепленное здание позволит сэкономить до 30% газа.

…

Следует уделить особое внимание утеплению чердака и подвала, так как через них тоже уходит немало тепла. Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение. Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Установка современной автоматики

Сэкономить топливо помогают терморегуляторы, которые автоматически поддерживают заданный уровень тепла. В продаже имеется масса различных вариантов на любой кошелек. На данных устройствах устанавливают желаемую температуру в помещении, и она поддерживается с помощью датчиков. Если температура в комнате снизится хотя бы на четверть градуса, датчик подаст сигнал газовому котлу о включении. После достижения нужной температуры, агрегат выключится. Такой режим работы позволит сэкономить до 20% топлива.

Минусом терморегулятора является то, что он позволяет поддерживать заданный уровень нагрева только в одном помещении. Но появились новые модели терморегуляции, которые оснащены датчиками наружной температуры. Когда на улице становится теплее, подается сигнал, чтобы пламя горелки уменьшилось.

Одним из самых выгодных вариантов подогрева является система «теплый пол». Теплоноситель в нем обычно имеет температуру 30-45°C. Чтобы поддерживать нагрев теплоносителя на таком уровне, система не требует много топлива.

Как правильно сделать дровяное отопление

Общая схема дровяного отопления

Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они выполняли функцию теплообменника – нагреваясь, их поверхность передавала тепло воздуху в помещении. Однако на смену им пришло современное дровяное отопление на дачу с монтажом котлов, разводки труб, радиаторов и батарей.

Особенностью является возможность использовать несколько типов конструкций для сжигания дров – печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того чтобы сделать дровяное отопление частного дома своими руками потребуется учесть следующие факторы:

Требуемая тепловая мощность системы. Зависит от степени теплоизоляции дома, его объема и климатических особенностей региона;

Необходимость организации отдельной котельной

Важно знать, что дровяной котел для отопления дома должен устанавливаться в отдельном помещении, к которому предъявляются особые требования;

Место для складирования запаса дров. Согласно правилам безопасности запрещается хранить твердое топливо в одном помещении с котлом.

Что же лучше всего выбрать — дровяной котел отопления для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, в котором функцию нагрева воды будет выполнять котел. Для более детального анализа следует взвесить все «за» и «против» для каждого вида отопительного прибора.

Дополнительно с отоплением можно сделать систему горячего водоснабжения дома. Для этого необходимо установить двухконтурный дровяной котел отопления.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Как сшить ножны из кожи своими руками

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

• уголь;
• торфяные брикеты;
• пеллеты;
• дрова;
• опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты Дрова для твердотопливного котла Древесный уголь для твердотопливных отопительных котлов Топливные гранулы для отопительных котлов Древесные топливные брикеты для котлов на твёрдом топливе Евродрова (топливные брикеты для пикника) Брикеты из переработанного мусора Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Компоновка твердотопливного котла длительного горения

Изготовление самодельного индукционного котла отопления

С точки зрения сложности изготовления, данный отопительный котел более простой, но нуждается в особом устройстве —  инверторе с выходным сигналом, имеющем частоту 20-50 кГц. Для домашних мастеров это не стало преградой, в качестве такого устройства они стали успешно применять сварочный инвертор или даже простую недорогую бытовую индукционную плиту.

Схема

Теплотехническая схема работы такого агрегата не является сложной: источник тока инвертор, сосуд для нагрева воды с патрубками на вход и выход циркуляционного теплоносителя и трубной системы с приборами отопления.

Схема индукционного котла. Фото: oboiman.ru

Для защиты от перегрева устанавливается термодатчики и терморегуляторы, которые передают электрический сигнал на отключающий автомат по току.

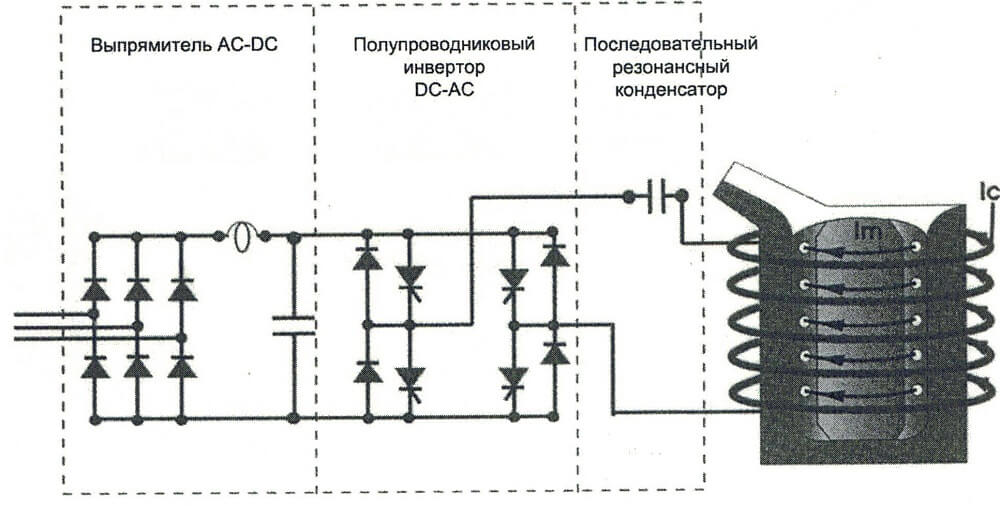

Электрическая схема функционирования индукционного устройства более сложная, самостоятельно ее можно выполнять, только если исполнитель обладает соответствующими инженерными знаниями. В противном случае электросхему лучше взять из интернета.

Материалы для работы

Для создания индукционного агрегата своими силами понадобится:

1. Полипропиленовая труба Ф 50 мм из полипропилена.
2. По 2 муфты и переходников с Ф 50 мм на диаметр, который соответствует трубам отопления.
3. Паяльник для сварки пластиковых труб.
4. Мелкоячеистая сетка из стекловолокна или металла.
5. Проволока нержавеющая Ф 7 мм.
6. Сварочный инвертор с током не мене 15 А, имеющего плавную регулировку нагрузки.
7. Медный провод (эмаль), 2 мм2 из расчета 1 мм2 мм на 8 А.
8. Провод изолированный с клеммной колодкой для включения обмотки к инверторному устройству.
9. Тройник для включения аварийного сброса и 2 шаровидных вентиля.
10. Полоски текстолита для закрепления обмоточной проволоки.
11. Эпоксидный клей для изолирования обмотки.
12. Корпус устройства, можно выполнить самому из токонепроводящего материала.

Процесс изготовления

Пошаговая инструкция индукционного котла своими руками:

1. На пластиковую трубку 50 мм эпоксидкой закрепил 4 текстолитовые полоски 10 мм, отойдя от края конструкции на 100 мм и намотал на них тороидальную обмотку для уменьшения ЭМ поля.
2. Крайние витки закрепил в пазы трубы.
3. Намотал 80 витков проволоки с интервалом 0,5 мм.
4. Внутрь трубки вставил нержавеющую сетку и утрамбовал пространство кусочками нержавеющей проволоки, которые будут греться вихревым током.
5. Закрыл нагреватели с другой стороны  такой же сеткой.
6. Установил на концах трубы переходники и арматуру, для того чтобы связать котел систему отопления, а на выходе из котла установил предохранительно-сбросной клапан.
7. Обработал обмотку эпоксидным клеем для электроизоляции.
8. Прикрепил выводы зажимными клеммами.
9. Второй конец провода через клеммы подключил к инвертору.
10. Установил котел в шкаф, зафиксировав его на кронштейнах из токонепроводящего материала.

Перед тем как приступить к изготовлению самодельных котлов отопления для частного дома, нужно помнить, что они являются объектами повышенной опасности, поэтому при производстве  потребуется тщательно выполнить все нормы безопасности и технологические нормативы.

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Мощность оборудования

В конечном итоге для котла важны не столько подробности его внутреннего устройства, сколько основные рабочие показатели, которых удалось достичь использованием ряда инженерных инноваций. Важнейший и определяющий параметр котла — его номинальная мгновенная мощность. Теплоёмкость у разных видов топлива разная, как и у разных пород дров, производитель не может её точно предугадать и обсчитать номинальную мощность в отдельно взятом режиме эксплуатации.

Определение мощности происходит по двум показателям. По объёму топки можно судить о массе закладки. В среднем считается, что на каждый киловатт мощности дровяного котла приходится 2,5-3 л объёма камеры горения. Получив мгновенное значение выделяемой при сгорании мощности, можно прогнозировать, какая её часть может быть поглощена теплообменником при разных температурных режимах работы. Обычно поглощение сознательно делают выше расчётного выделения теплоты в условиях горения, близких к оптимальным, но такой подход чреват неприятностями.

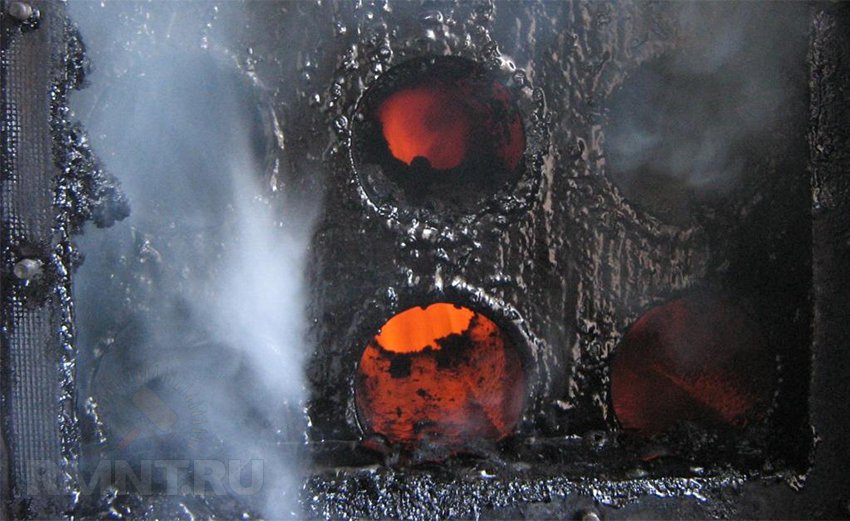

Дело в том, что все дровяные котлы страдают общей болезнью — образованием дёгтя из-за высокой влажности сжигаемой древесины. Конденсация происходит только при достаточно высокой разнице температур. Так, образование наростов на экономайзере или вторичном теплообменнике может прекратиться при нагреве теплоносителя до 40-45 ºС. Суть здесь в том, что если загружать котёл наполовину, его мощности не хватит для нормального нагрева стенок и теплообменников, из-за чего оборудование попросту «потечёт».
