Котел АОГВ: технические характеристики, установка, инструкция

Коротко об АГВ

Итак, разберемся, что означают эти три буквы, и какое они имеют отношение к теплу в нашем доме.

АГВ — аппарат газовый водонагревательный. Впервые его начали выпускать в подмосковье на территории «АО Жуковский машиностроительный завод». Первые модели — АГВ-80 и АГВ-120, которые позволяли отапливать помещения 85-100 квадратных метров. Этот чудо-аппарат, похожий на большой самовар, был настолько прост и удобен, что полюбился потребителям основательно и по сей день не сдает свои позиции. Справедливости ради, надо отметить, что и цены на газ в те времена были более оптимистические, да и выбора для отопления частного дома особо не существовало. На дизайн никто не обращал внимания, трубы диаметром 200 мм плелись по стенам, но главная задача – снабжение теплом была выполнена на 100%.

Принцип работы такого аппарата достаточно прост, ничего лишнего: в баке находится вода (теплоноситель), газ при горении нагревает жаровую трубу внутри бака. А жаровая труба в свою очередь отдает тепло воде, которая идет по трубам и радиаторам по периметру помещения. По пути своего следования вода, естественно, охлаждается и по обратной магистрали возвращается вновь в нагревательный бак. Такой себе круговорот воды в доме. Стоит отметить, что автоматика АГВ была призвана контролировать подачу газа при нарушении тяги дымохода, снижении давления газа, а также производить контроль в случае загасания пламени запальника. Но, как показывает практика, автоматика ломалась уже на первом году эксплуатации оборудования. И, в связи с этим, как говорится, нужен был глаз да глаз. Но все таки преимущества были выше:

  • независимость от электричества
  • экономичность
  • доступная цена

Отметим так же, что АГВ отопление – это действительно единственный вид отопления, не зависящий от энергоносителя.

Время идет и технологии не стоят на месте и сегодня мы имеем модели АГВ после рестайлинга — АОГВ-17,4-3 (рассчитан для обогревания 100-140 квадратных метров) ; АОГВ-23,2-1 (140-200 квадратных метров). Ну, и наконец, АКГВ-23,2-1 — аппарат комбинированный газовый бытовой с водяным контуром. Комбинированность его заключается в том, что устройство этой модели позволяет не только обогревать помещение, но и снабжать горячей водой.

На рынке существуют также и импортные производители АГВ систем: Baxi, Ferroli, Rinnai, Anieria и другие. Правда, все они требуют подключения к сети 220Вт.

Есть определенные инструкции ко всем моделям аппаратов, которые производитель советует выполнять, чтобы безопасно и эффективно использовать их:

Дымоход (диаметром минимум 140 мм) должен быть установлен вне жилых помещений.
Установить агрегат стоит в отдельном помещении.
Важно! Подключать самостоятельно установку не стоит, это должны делать только работники газовой службы. После чего произвести регистрацию.
Не рекомендуется прокладывать провод обратной магистрали над дверными проемами, так как это может создать воздушные пробки в системе.
Эффективней будет утеплить магистраль на вход, на вывод – не обязательно.
Для лучшей циркуляции радиаторы должны стоять выше, чем непосредственно агрегат.
Не следует применять трубы меньше двух дюймов, это может привести к снижению эффективности работы в связи с сопротивлением.
Монтаж трубопроводов осуществляется с уклоном 1 см на метр длины трубы

Это позволяет легко слить воду из системы при необходимости. Профилактика «завоздушнивания»

Если у вас нет возможности питаться теплом от теплоэлектроцентрали (ТЭЦ), то АГВ отопление – это прекрасный, доступный и автономный вариант.

Тепла и уюта вашему дому!

  • « Вентиляция частного дома
  • Ремонт и техническое обслуживание системы вентиляции »

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

  • Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
  • В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

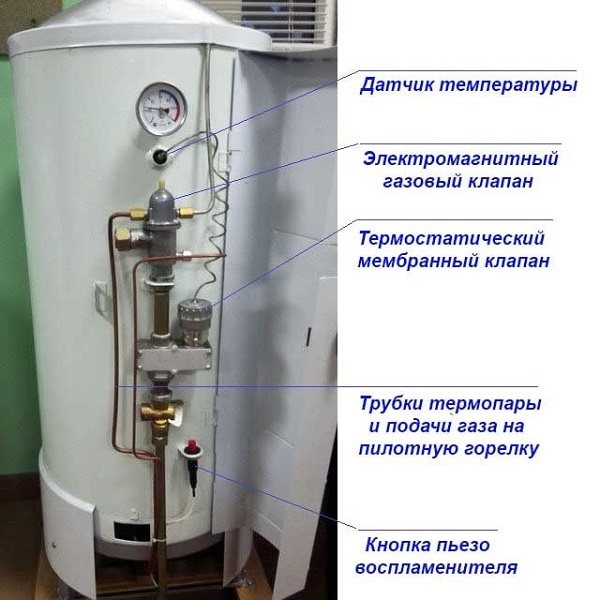

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

  • термодатчика, который контролирует температуру воды;
  • электромагнита, который отвечает за управление основным клапаном подачи газа;
  • термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
  • датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом. Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении

А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

Добавить комментарий

Принцип работы двухконтурных газовых котлов. Отличие современных АГВ от традиционных аналогов. Рекомендации по выбору АГВ для частного дома

Владельцам частных домов аббревиатура АГВ знакома не понаслышке. Автономный газовый котел, изобретенный еще в середине прошлого века, успешно решает вопрос отопления в загородном строительстве.

Газовый котел для отопления частного дома

В процессе модернизации газовые котлы приобрели много усовершенствований, благодаря чему современные АГВ способны существенно экономить расход энергоресурса. В чем особенность таких систем отопления и как выбрать оптимальный вариант, рассмотрим ниже.

Как обращаться с АГВ

При работе с котлами данного вида нужно учитывать некоторые их особенности:

  • АГВ для отопления дома необходимо устанавливать в отдельном помещении;
  • диаметр дымохода не должен быть менее 135 миллиметров, а трубу выводят на улицу выше кровельного материала. При этом внешнюю часть дымохода и расположенную на чердачном помещении утепляют и изолируют. В самом дымоходе устанавливают карман для сбора мусора, упавшего в трубу.

Заниматься подключением АГВ к газопроводу могут только представители газового хозяйства, они должны поставить аппарат на учёт. Обязательно необходимо утеплить трубопровод, по которому носитель тепла будет к радиаторам подниматься, а обратный контур утеплять не обязательно.

Основные составляющие АГВ котла

Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.

Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.

Принципиальная схема отопления с АГВ

При достижении температурного режима отметки +50 на стенках труб и котла начинает появляться конденсат, который сокращает период эксплуатации металлических компонентов и узлов системы. Да и при данной температуре перестаёт циркулировать и сам теплоноситель.

АГВ отопление частного дома удобно, тепло, недорого

На сегодня газовое отопление остается самым экономичным способом обогреть дом и обеспечить горячую воду для хозяйственных нужд.  И хотя современные газовые котлы экономичнее и удобнее в эксплуатации, многие домовладельцы продолжают использовать традиционные АГВ либо устанавливают их более новые модификации. Автоматический газовый водонагреватель используют в системах центрального водяного отопления в одноэтажных и малоэтажных зданиях.

Котёл АГВ

Он может быть одноконтурным – только для отопления, либо двухконтурным – для отопления и подогрева воды. Современные его модификации (АОГВ и АКГВ) конструктивно отличаются от старого образца. Поэтому при замене старого агрегата на новый, как правило, приходится модернизировать домовую отопительную систему (например, менять трубы и / или радиаторы и т. д.). Компромиссом может стать АОГВ итальянской фирмы Беретта, который изготавливается специально для стран СНГ по «советским» ГОСТам.

Принципы работы АГВ

Итак, отопление АГВ – что это такое и как устроен сам котел? По своей конструкции самый простой газовый водогрейный котёл напоминает обычный самовар. Его основная часть –  бак из трехмиллиметровой оцинкованной листовой стали, помещенный в кожух. Внутри бака смонтирована жаровая труба (теплообменник), которую нагревает сгорающий в топочной камере природный газ. Согретая  теплообменником вода уходит в отопительную систему, а продукты сгорания выводятся через дымоход.

Котел оборудован терморегулятором – он автоматически  включает и отключает магнитный клапан подачи газа, поддерживая нужную температуру воды.  Теплая вода легче холодной, поэтому она поднимается по трубам к радиаторам, а остывая в них, снова возвращается в бак для нагрева. Так действует система отопления с естественной (термосифонной) водяной циркуляцией. При принудительной циркуляции оборот воды в трубах ускоряет нагнетающий ее циркуляционный электронасос.

Безопасность газового котла контролирует несложная, но эффективная автоматика. Если пламя горелки гаснет или падает давление в водяной магистрали, подача газа прекращается. Отключается она в том случае, если в дымоходе нарушилась тяга (например при засорении).

Преимущества и недостатки АГВ отопления

Среди основных достоинств традиционного АГВ отопления – невысокая цена на сам котёл, особенно в сравнении с импортными водогрейными агрегатами, и его экономичность. Энергопотребление циркуляционного насоса невелико (при мощности 48 кВт за месяц – приблизительно 34-35 кВт). Уменьшить расход электроэнергии можно, установив на котёл автоматику для отключения насоса на то время, когда, когда не производится нагрев воды. Благодаря простой технической конструкции,  АГВ недорог в ремонте и обслуживании

Однако АГВ-водонагреватель уступает современным котлам в экономичности и удобстве использовании. К тому же массивен, а так как он сущствует только в напольном варианте, он занимает довольно много места. В отопительнйо системе на АГВ применяют трубы большого диаметра, поэтому дом долго прогревается и долго остывает. Это не очень удобно в межсезонье — весной и осенью.

АГВ в городских квартирах

Котельня

Сегодня многие люди хотели бы отказаться от услуг централизованной теплосети и оборудовать в своей квартире АГВ отопление. Однако переход на автономные котлы возможен не во всех зданиях. Получить разрешение на установку автономного котла легче в малоэтажных старых домах, где со времен печного отопления сохранились дымоходы нужного диаметра, и где это позволяет диаметр подводной водяной трубы.

В некоторых случаях в домах, где нет дымоходов, разрешается устраивать так называемые «приставные дымоходы» (их выводят сквозь стену). Трубы центрального отопления при отказе от него теплоизолируются специальными кожухами. Однако за редким исключением российские законодательные нормы не позволяют перейти на автономное отопление и горячее водоснабжение в многоэтажных домах.

Свойства АОГВ

Котлы этого типа стали популярными благодаря тому, что обладают следующими достоинствами, которые были высоко оценены потребителями:

  1. Легкое управление этим газовым устройством обеспечивает безопасную и несложную установку температуры в определенных рамках.
  2. Использование при производстве современных нанотехнологий гарантирует высокую точность и безошибочную надежность работы.
  3. Котел считается энергонезависимым и не требует никакой привязки к электросетям.
  4. Техника совместима с полипропиленом, чугуном, сталью и другими материалами.
  5. В некоторых моделях предусмотрена возможность отключения газа вручную, что обеспечит безопасность в аварийной ситуации или в случае отказа автоматических элементов.
  6. Устройство АОГВ некоторых производителей может быть оснащено системой контурного нагревания воды.
  7. Теплообменник устройств отопления такого типа прочен и надежен.
  8. АОГВ не боится колебаний природного газа.
  9. Температура теплоносителя может регулироваться вручную.

В этих котлах имеет место оптимальный уровень термозащиты, что обеспечивает максимально полное применение энергии использованного газа.

Привлекательным для современного потребителя фактором, который помогает правильно выбрать отопительную технику, является экологичность. Минимизация выброса вредных веществ после полного сжигания газа обусловлена конструкцией микрофакельной горелки.

Немаловажным плюсом считается адаптированность газового устройства к условиям российского климата.

Минусы котлов

Высокая стоимость газового агрегата по сравнению с некоторыми типами подобного оборудования является основным недостатком такого котла. Есть и другие:

  1. Определенные трудности с поиском запасных частей.
  2. Автоматика устаревших конфигураций на отдельных моделях.
  3. Конструкция громоздких размеров.
  4. Эстетическое несовершенство (агрегат похож на устройство промышленного типа, что может не устроить некоторых пользователей).

Инструкция по запуску и по эксплуатации

Запуск котла производится после установки на ровную горизонтальную поверхность и подключения всех коммуникаций:

  • Подача газа.
  • Прямая и обратная линии системы отопления.

После установки следует заполнить систему теплоносителем. Контроль уровня заполнения производится с помощью сигнальной трубы. Розжиг котла производится с помощью узла пьезорозжига или зажженной спичкой (серия Эконом).

ВАЖНО!

Для запуска котла следует сначала проветрить помещение в течение 15 минут. После этого открыть газовый кран, включить ручку в положение «включен запальник» и утопить ее до упора. Выждать в таком положении 10-15 секунд, затем нажать кнопку пьезорозжига.

Когда появится пламя на запальнике, подождать еще 20-30 секунд, после чего отпустить ручку. Запальник должен продолжать гореть. После этого можно установить требуемую температуру теплоносителя.

В процессе эксплуатации от пользователя не требуется никаких специфических действий, кроме периодической очистки от пыли и сажи.

Один раз в год следует приглашать мастера для выполнения ТО. По всем проблемам надо обращаться в гарантийную или сервисную мастерскую.

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Зарубежные автономные газовые водонагреватели

Энергонезависимые котлы пользуются популярностью. От АГВ импортные агрегаты отличаются большим разнообразием моделей. Однако чаще это напольные отопительные приборы. Настенные варианты встречаются редко.

Но существует разновидность, как парапетные энергонезависимые котлы. Их можно устанавливать на полу или вешать на стену (но не выше уровня подоконника). Есть модели, монтируемые на вертикальную поверхность..

Импортные энергонезависимые аппараты также различаются материалами, из которых сделан теплообменник. Например, нержавеющая сталь, чугун или медь. Последняя считается дорогим, но и самым надежным и долговечным вариантом. Для производства АГВ медь не используется.

Популярно оборудование словацкого бренда Protherm. Модели названы в честь животных. Практичным и мощным считается котел Protherm Медведь 20 TLO. Аппарат оснащен тяжелым чугунным теплообменником.

Агрегат имеет более высокий КПД по сравнению с АГВ — около 90%. Такая модель подходит для обогрева дома площадью до 200 м² (без учета теплопотерь), хотя мощность составляет 18 кВт.

Из зарубежных аппаратов популярен котел Baxi. SLIM EF 1.22. Прибор характеризуется высокой мощностью в 22 кВт, но КПД ниже, чем у других импортных агрегатов — 88%.

Автоматика для отопительных газовых котлов АОГВ

Автоматика для газовых котлов отопления обеспечивает стабильную и безопасную работу оборудования. Эти системы существенно упрощают использование отопительного оборудования, повышают эффективность его работы и позволяют рационально использовать энергетические ресурсы.

Автоматика для газовых котлов АОГВ

Современные модели котлов отопления снабжаются устройствами автоматического типа на производстве. Автоматика должна обеспечивать бесперебойную подачу газа к горелке, но на этом функции этих устройств не ограничиваются. Автоматические устройства перекрывают клапан подачи газа в потенциально опасных ситуациях:

  • Температура воды в резервуаре котла превышает установленный максимум.
  • Гаснет запальник.
  • Прекращается подача воды.
  • Происходит сбой в газовой системе.
  • Давление опускается ниже установленной нормы.
  • При недостаточной дымоходной тяге.

Из чего состоит автоматика для газовых котлов отопления АОГВ?

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

  • За счет напряжения, которое возникает при нагреве термопары.
  • За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

В механической системе терморегуляции на панели управления находится термометр, а регулятор температуры располагается на участке выхода теплоносителя из котла.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Автоматика для газовых котлов отопления не позволяет включить подачу газа, если сбиваются показатели эффективности работы оборудования, возникает малейшая поломка или разгерметизация труб.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт — 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм — 120

Время нагрева воды до 90 градусов, мин. — 60-70

Диапазон температур нагрева, градус С — 10-90

Отапливаемая площадь, кв. м — 85-100

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

  • пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
  • происходит отрыв пламени или самопроизвольное затухание горелки;
  • упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.
