Подпитка системы отопления: основные функции технического узла

Популярные модели

Тонкости подпитки закрытого отопительного контура

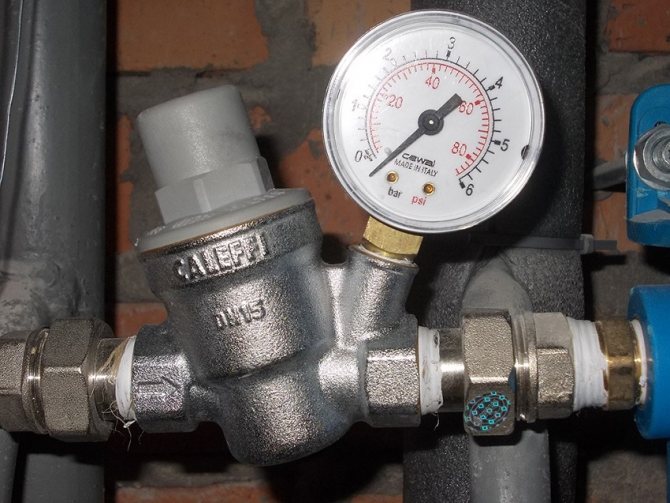

Для закрытой системы отопления самым верным решением является монтаж автоматического узла подпитки. Если показатель давления опускается ниже минимального уровня, установка сама решает «проблему». В автоматических узлах могут применяться различные типы арматуры, но лучше всего остановиться на редукторе со встроенным фильтром, обратным клапаном и задвижкой, снабженном манометром. Манометр служит для визуального контроля показателя давления.

Для схем, предусматривающих добавление водопроводной воды, не лишним будет установить полноценное устройство для комплексной фильтрации жидкости от примесей

Устройство подпитки оптимально монтировать на байпас. Запаковав все резьбовые соединения и впаяв монтажные краны (для демонтажа, замены или ремонта арматуры), собранный узел можно подключать к выбранной точке отопительной системы. Для запуска установки ее следует настроить на нужное рабочее давление. Осуществляется данная манипуляция с помощью винта регулировки, расположенного в верхней части устройства. Плавно закручивая и контролируя показатели на манометре, нужно установить требуемое значение параметра. После чего зафиксировать винт контргайкой.

Основные поломки

Такое устройство, как шаровой смеситель для ванной, может иметь следующие поломки:

• из крана вытекает жидкость;
• напор воды слабый;
• температура воды устанавливается неправильно.

Устройство шарового крана.

Причиной, по которой понижается давление воды, может послужить засорение крана. Для исключения данной проблемы следует установить перед смесителем специальный фильтр. Жидкость протекает, как правило, потому что в картридже засорен промежуток между поворотным элементом и резиновыми прокладками. Герметичность установки может быть нарушена даже из-за маленькой песчинки.

Ремонт в данном случае заключается в ванной и прочистке засоренного места. В обратном случае протечка будет только усиливаться, поскольку даже маленькая песчинка с течением времени полностью испортит резиновую прокладку. Из-за сильного изменения температуры воды может начаться засорение одного из отверстий резиновыми кусками от прокладки либо песчаными частицами.

При невозможности определения причины поломки, соответственно, ремонта, необходимо полностью для ванной.

Некоторые покупают смесители по довольно низкой стоимости. Такие изделия изготавливаются из дешевого силумина. Он совершенно ненадежен и даже при маленьком механическом воздействии может сломаться. Такой кран ремонту не подлежит. Лучше приобрести один раз качественную недешевую модель.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Преимущества наличия ИТП

Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.

• Экономичность (по потреблению — на 30%).
• Снижение затрат на эксплуатацию до 60%.
• Расход тепла контролируется и учитывается.
• Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
• Тепло распределяется соответственно условиям потребления.
• Расход можно регулировать.
• Вид теплоносителя подлежит изменению в случае необходимости.
• Низкая аварийность, высокая безопасность эксплуатации.
• Полная автоматизация процесса.
• Бесшумность.
• Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
• Обслуживание тепловых пунктов не требует многочисленного персонала.
• Обеспечивает комфорт.
• Оборудование комплектуется под заказ.

Где устанавливаются описываемые клапаны?

Как и любой другой технический элемент, клапан подпитки можно и нужно устанавливать только в определенном месте магистрального отопления.

При его монтаже необходимо соблюдать ряд правил:

1. Клапан подпитки устанавливается там, где присутствует минимальное рабочее давление теплоносителя. В закрытой системе отопления этим местом является вход перед насосным оборудованием.
2. В случае выбора клапана с механическим управлением необходимо установить кран или арматурную задвижку. Она монтируется между самим контуром отопления и линией, которая питает систему холодной водой.
3. Когда циркуляционный насос нагнетает рабочее давление больше, чем давление, формируемое подпиточным клапаном, нужно обязательно устанавливать повышающий насос.
4. Чтобы в подпитывающую линию не попадала вода из системы отопления, монтируется затворный кран.
5. Любой подпитывающий клапан должен быть укомплектован манометром.

Конструкция и принцип работы ручного воздушного клапана

Игольчатый ручной воздушный клапан также называют краном Маевского. Его устройство:

• Латунный корпус (пробка) с наружной резьбой 1/2 // или 3/4 // для подсоединения к радиатору. В корпусе два отверстия для выпуска воздуха Ø 2 мм — одно в торце корпуса, второе — на боковой стенке;
• Латунный запорный винт. С одной стороны винта — паз под шлицевую отвертку, с другой стороны винт обработан под конус, закрывающий воздушное отверстие (положение «закрыто»);
• Пластиковый кожух.

В продаже можно встретить так называемый «кран под руку». Чтобы им пользоваться не нужен ни ключ, ни отвертка — пробка легко откручивается рукой.

Для отвода воздуха из корпуса нужно выкрутить винт. Для этого можно, конечно, воспользоваться отверткой, но есть специальные ключи, которые чаще всего идут в комплекте. После нескольких оборотов конус винта выходит из торцевого отверстия и в полость корпуса поступает воздух, который сразу же стравливается через второе боковое отверстие. Главное — не спешить перекрывать кран. Около 30 — 40% воздуха должно выйти с водой, так что нужно запастись временем, тазиком и тряпками. После того как будет выпущен воздух, нужно долить в систему потерянную воду.

В современных алюминиевых или биметаллических радиаторах отопления уже предусмотрено отверстие под установку крана Маевского. Его можно найти на стороне противоположной подаче теплоносителя, сверху. Скорее всего, там уже стоит гайка под установку. В нее вкручена пластиковая заглушка. После ее удаления на это место монтируют воздушный клапан. Перед этим резьбу крана необходимо уплотнить резиновой или силиконовой прокладкой.

Установка крана Маевского на чугунную батарею значительно сложнее. Начнем того, что эти клапаны значительно мощнее тех, что стоят на алюминиевых радиаторах — они выдерживают давление до 16 атмосфер и температуру 150 С°. Последовательность действий:

1. 1 Слить воду с радиатора;
2. 2 В верхней заглушке чугунной батареи прорезать отверстие и нарезать резьбу, ответную наружной резьбе воздухоотводчика;
3. 3 Вкрутить кран Маевского;
4. 4 Добавить воду в систему.

Неисправности и способы их устранения

В случае неисправности крана появляется течь. Причин тому может быть несколько:

• Заводской брак. Один из пятидесяти кранов вообще не держит давление. Единственный выход – замена;
• Слишком короткий винт. В этом случае его коническая часть не может полностью перекрыть отверстие, поэтому нужно приложить определенное усилие, чтобы ввернуть винт до упора;
• Твердые частички мусора, попадая между винтом и корпусом, могут повредить внутреннюю резьбу. Одноразово здесь может помочь фум-лента, но позже все равно придется менять кран.

(Пока оценок нет)

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

Как самому посчитать и рассчитать площадь стен в квадратных метрах

Узлы подпитки на разных видах систем отопления

Открытая система

• расширительный бачок;
• котел (его выбор зависит от мощности и вида топлива);
• радиаторы;
• трубы для прокладки цельного трубопровода;
• запорная арматура из нержавеющей стали.

Из-за естественной циркуляции теплоносителя трубы в открытой системе прогреваются медленно, зато вода в них не закипает, значит, не вредит стенкам трубопровода. Если в зимний период отоплением не пользуются, то с него требуется слить воду.

• Котел располагают на нижнем трубопроводе.
• Расширительный бак устанавливается над котлом в верхней части схемы. Зимой его обязательно утепляют.
• Трубы соединяют между собой, но этих соединений, также как и поворотов трубопроводов, в открытой системе должно быть немного.
• Кран и фильтрующее устройство устанавливаются в тех схемах, где заполнение теплоносителя в систему происходит вручную.

Закрытая система

• Расширительного бака, регулирующего уровень воды, поддерживая ее в установленных пределах. При помощи него контролируется расход теплоносителя. Корпус бака выполнен из прочного металла, который состоит из двух частей, они отделены друг от друга резиновой диафрагмой. При нагревании и расширении жидкость перетекает в расширительный резервуар за мембрану, а после остывания жидкости газы, выделившиеся при этом и скопившиеся за мембраной, выталкивают жидкость из бака наружу.
• Редукционного клапана с фильтрами. Его конструкция отличается от аналога в открытой системе тем, что она оснащена манометрами, отслеживающими уровень давления. Чтобы правильно подобрать этот прибор, стоит заранее рассчитать нагрузки системы. В клапане предусмотрена специальная мембрана, на которую действует давление, создаваемое насосом. В его конструкции установлена пружина, которая после натяжения создает определенное давление, необходимое для вытеснения жидкости. Благодаря такому устройству закрытая система работает быстро и безопасно.
• Фильтра. Он убережет систему от попадания в нее мусора и образования накипи на стенках трубопровода.
• Обратного клапана. Он устанавливается прямо за редукционным клапаном, препятствует попаданию в трубопровод грязной воды. Его можно использовать отдельно или встроить в клапан подпитки.
• Прерывателя потока. Его монтируют перед редукционным клапаном, конструктивно он представляет собой сливную трубу, на концах которой расположены обратные клапаны.

В любой системе требуется поддерживать постоянный объем жидкого теплоносителя, чтобы не допустить аварийной ситуации.

Чем резать сайдинг?

Есть несколько вариантов, обычная ножовка, циркулярная пила, ручные ножницы и острый нож.

Если вы используете циркулярную пилу, убедитесь, что диск имеет тонкие зубцы. Если вы режите виниловый сайдинг, пилу нужно настроить в обратную сторону, любой другой вид сайдинга режится только в прямом направлении. С помощью ножниц можно вырезать элементы любых форм и габаритов. Лучше всего резку выполнять в защитных очках и начинать резать от крепежной части вверх.

1.2.6. Основное и вспомогательное оборудование теплофикационных установок

Вода,
подаваемая в тепловую сеть для нужд
потребителей, на ТЭЦ подогревается в
сетевых подогревателях турбоустановок,
в пиковых подогревателях и в пиковых
водогрейных котлах, которые относятся
к основному теплофикационному оборудованию
ТЭЦ. К вспомогательному теплофикационному
оборудованию относятся: подпиточная
установка теплосети, сетевые насосы,
баки-аккумуляторы, рециркуляционные
насосы водогрейных котлов и т.д.

Пиковые
водогрейные котлы (ПВК) предназначены
для установки на ТЭЦ с целью покрытия
пиков теплофикационных нагрузок. Пиковые
водогрейные котлы обычно устанавливаются
в отдельных помещениях на крупных ТЭЦ
или в главном корпусе на небольших ТЭЦ.
Топливом этих котлов служит большей
частью мазут или газ. Ввиду малого
использования в течение года пиковые
котлы выполняют простыми по конструкции
и недорогими. Здание может выполняться
лишь для нижней части котлов, верхняя
часть их при этом остаётся на открытом
воздухе. До ввода в работу ТЭЦ водогрейные
котлы можно использовать для временного
централизованного теплоснабжения
района. Сетевая вода нагревается
последовательно в сетевых подогревателях
до 110÷120С,
а затем в ПВК до 150С
максимально.

Во
избежание коррозии металла котла
температура на входе в него должна быть
не ниже 50÷60С,
что достигается рециркуляцией и смешением
горячей и холодной воды. Расчётный КПД
водогрейных котлов на газе и мазуте
достигает 91÷93%. Выпускаются и используются
ПВК на угле. У них своя пылеподготовка,
дымососы и другое оборудование.

Пароводяные
подогреватели теплоподготовительных
установок
предназначены для подогрева сетевой
воды паром от турбин или от котлов через
редукционно-охладительные установки
(сокращённо РОУ).

Сетевые
насосы
служат для подачи горячей воды по
теплофикационным сетям и в зависимости
от места установки применяются в качестве
насосов первого подъёма, подающих воду
из обратного трубопровода в сетевые
подогреватели; второго подъёма для
подачи воды после сетевых подогревателей
в теплосеть; рециркуляционных,
установленных после пиковых водогрейных
котлов.

Сетевые
насосы должны обладать повышенной
надёжностью, так как перебои или неполадки
в работе насосов сказываются на режиме
работы ТЭЦ и потребителей.

Основной
особенностью работы сетевых насосов
являются колебания температуры подаваемой
воды в широких пределах, что в свою
очередь вызывает изменение давления
внутри насоса. Сетевые насосы должны
надёжно работать в широком диапазоне
подач. Обычно
сетевые насосы выполняются центробежными,
горизонтальными, с приводом от
электродвигателя.

Типы изоляторов по материалам

Для изготовления этих изделий используют довольно банальные, но от этого не менее функциональные и надёжные диэлектрические материалы: стекло, фарфор и полимеры. Последние из-за ряда особенностей композитного материала не используются на воздушных линиях электропередачи свыше 220 кВ.

Итак по материалу изоляторы ВЛ могут быть:

• Стеклянными;
• Фарфоровыми;
• Полимерными.

Изоляторы из стекла

Сразу отметим, что изоляторы из стекла стоят дороже аналогичных изделий из фарфора, но имеют перед ними ряд преимуществ.

Так как стеклянные изоляторы прозрачны и на них легко визуально обнаружить повреждения, в том числе внутренние, изолирующих тарелок. Это позволяет не проводить частых испытаний напряжением и упрощает обслуживание ЛЭП.

Фарфоровые изоляторы

К недостаткам относим повышенную хрупкость, которая усиливает требования по безопасной упаковке и транспортировке.

Полимерные изоляторы

Изоляторы из композитов пока не используются в линиях электропередачи свыше 220 кВ. Это связано со всеми недостатками присущими полимерам.

Они изгибаются при продольных нагрузках;

• Боятся ультрафиолета;
• Стареют со временем;
• От температуры теряют механическую прочность;
• Скрытые дефекты полимерных изоляторов трудно обнаружить.

Сферы применения

ИТП для подогрева воздуха в системе вентиляции

ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:

• Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
• Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
• Вентиляционная система – перед поступлением в здание воздух подогревается.
• Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.

Подпитка системы отопления

Подпитка системы отопления с открытым расширительным баком (в системах с естественной циркуляцией такие баки не редкость) не вызывает особых вопросов: время от времени хозяин в него заглядывает и при необходимости доливает воду — через него же. Это проще и быстрее, чем подсоединять шланг к штуцеру на котле (если таковой штуцер вообще имеется).

В системах отопления с принудительной циркуляцией (о которых идёт речь на нашем сайте) такой номер не пройдёт, т. к. расширительные баки здесь закрытые. Поэтому подпитка системы отопления осуществляется с помощью внешне незаметного устройства (которое и устройством-то назвать можно с большой натяжкой).

Закрытые системы

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.

Итоговые рекомендации

Выбирая подпитку системы отопления, руководствуйтесь ее надежностью и удобством использования. Если у вас небольшой дом или квартира, тогда достаточно простой конструкции. Рекомендуется выбирать исполнительное устройство с минимальным адгезионным коэффициентом. Такой материал устойчив к образованию известкового налета, а значит дольше прослужит.

Очистить картридж запорной арматуры, можно выполнив следующую инструкцию:

1. Изолировать оборудование подпитки.
2. В нижней части арматуры открутить ручку управления.
3. Снять крышку, выкрутив настроечный винт.
4. При помощи плоскогубцев заменить картридж.
5. Собрать устройство обратно.

Установив подпитку, проводите своевременный ремонт ее деталей и тогда в доме всегда будет тепло.
