Для чего нужна и как составляется аксонометрическая схема вентиляции

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

  • Трубопроводы следует обозначать по ГОСТ 21.206 — 93.
  • Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 — 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

  • Отметки высоты указываются на выносных линиях или контурах элементов.
  • Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

  1. Трубопроводы с указанием диаметров.
  2. Теплоизоляция участков трубопроводов. Она изображается графически.
  3. Уровни осей всех трубопроводов относительно нулевой отметки.
  4. Уклоны розливов (разумеется, там, где они необходимы — в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

  1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
  2. Опоры, компенсаторы и подвесы.

Важный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

  1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
  2. Стояки и лежневки (горизонтальные участки) с обозначениями.
  3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

  • Количество секций секционного радиатора.
  • Количество секций (труб) регистра и его длина.
  • Количество и длина ребристых труб.
  • Для прочих отопительных приборов — их тип.
  1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
  2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
  3. Сами приборы для измерения параметров системы и учета тепла.

Любопытно: ГОСТ позволяет для многоэтажных домов составлять детальную схему лишь для подземной части здания. В этом случае отдельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

  1. Отопительное оборудование (котлы, радиаторы и т.д.).
  2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
  3. Прочие элементы отопительных систем (грязевики, сбросы).
  4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

Любопытно: как правило, в реальных условиях сами термометры и манометры в закладные конструкции не устанавливаются. Цена приборов достаточно велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их после проведенных измерений.

На фото — реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

  1. Трубопроводы (розливы, стояки, подводки).
  2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило — по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Правила выполнения аксонометрии приточно-вытяжной вентиляции

Аксонометрия вентиляции.

Схемы вентиляции выполняются инженерами во фронтальной изометрии. Это позволяет оценить коммуникации в трех измерениях, что обусловлено третьей осью. Такая особенность отличает аксонометрическую схему вентиляции от планов и разрезов. Начинать черчение схемы следует с выбора направления угла зрения на комнату или же все сооружение, где будет осуществляться вытяжка или приток.

Рекомендуется выбирать направление с той стороны, что находится на чертеже снизу. Если же делается эскиз, то можно чертить, как удобно. Главное, потом не забыть о правильном оформлении чистового варианта. Если этого не сделать вовремя, то придется часть проекта переделывать. Все воздуховоды изображаются в виде сплошных утолщенных линий. При этом стоит соблюдать некоторые особенности:

  • канал, идущий параллельно выбранному углу зрения должен выполняться в виде горизонтальной линии;
  • вертикальные воздуховоды на аксонометрической схеме изображаются вертикальными линиями;
  • если же канал размещен на плане перпендикулярно выбранному углу обзора, то его следует нанести на лист под углом 45 градусов;
  • полное соблюдение масштаба.

Каждый воздуховод обозначается при помощи выносной линии. Одновременно с этим указывается диаметр (размер сечения) и расход воздуха. Кроме этого, указывается высота на разных участках системы. Аксонометрическая схема вентиляции может содержать местные вытяжки – зонты. Они отображаются условными обозначениями. Вентиляторы, диффузоры и прочие элементы также изображаются уловными обозначениями. Оснащение маркируется цифрами.

Основные правила организации внутренней канализации

К канализационной трубе между унитазом и стояком нельзя подключать никакое другое оборудование. Это связано с тем, что во время смыва, вода будет высасываться из всех сифонов, соединенных с системой. Вот почему унитаз должен быть присоединен к стояку отдельным соединением.
С целью лучшей прочистки канализационных труб, их уклон должен составлять от 2 до 15 градусов, это соответствует 2-15 сантиметрам на метр длины.
Обязательно стоит позаботиться о вентиляции стояков. Без нее через некоторое время появится неприятный запах. Кроме того это приведет к опорожнению сифонов и появлению воздушных пробок в трубах, препятствующих сливу воды. Вентиляция должна проходить отдельно от общего канала естественной вытяжки дома. Чтобы вентиляция стояков исправно работала, нужно, чтобы она была выведена на полметра выше крыши. Для этой цели прекрасно подойдет канализационный аэратор;
Санитарные приборы, расположенные на одном этаже, необходимо присоединять к стояку выше места подключения унитаза. Если приборы будут ниже, то в них будет попадать грязная вода при смывании туалета.
Стояк должен быть диаметром от 10 сантиметров (если в него не подключен унитаз, то возможно использовать трубу от 5 сантиметров).
стояк обязательно нужно шумоизолировать. Для этого его можно обшить гипсокартоном, расположить его в стеновой нише или закрыть минеральной ватой.
Изгибы труб нужно делать плавными, по 30-60 градусов

Категорически рекомендуется избегать поворотов в 90 градусов.
У каждого стояка снизу должен располагаться проверочный люк.
Ко всем санитарным приборам, кроме унитаза, можно подвести общую трубу вывода воды в канализационный сток.
Важно проложить наружную трубу ниже точки замерзания. Кроме того ее нужно утеплить

Для нее рядом с домом оборудуется ревизионный колодец. Чтобы предотвратить затопление, в трубе монтируется обратный канализационный клапан. Общие советы по проектированию канализации

Чтобы правильно спроектировать канализацию, важно учитывать месторасположение дома и рассчитать расстояние до предполагаемой выгребной ямы

  • Самым лучшим вариантом будет 5-10 метров .
  • Также нужно иметь в виду, что закон предусматривает установку септика на расстоянии от 4-х метров до соседского участка.
  • Если построить выгребную яму слишком близко к собственному дому — это может привести к разрушению фундамента. Если же сделать выгребной накопитель дальше 10 метров от дома — это спровоцирует засоры и прочие проблемы в системе канализации.

Необходимо будет заказать составление аксонометрической схемы системы, которая поможет обнаружить и решить сложности при монтаже. Нужно продумать повороты, размеры труб, развязки, подводки, углы наклона и подъема.

Таблица 1.4 – Круглые фитинги.

Обозначения фасонных элементов рекомендуется использовать в монтажных проектах.

Обозначение

Наименование

Код обозначения

На планах и разрезах

На схемах

Переход на воздуховодах круглого сечения1.4.01
Отвод воздуховода по радиусу с углом 90°1.4.02
Отвод воздуховода секционный с углом 90°1.4.03
Отвод воздуховода по радиусу1.4.04
Отвод воздуховода секционный с углом 135°1.4.05
Колено воздуховода острое с лопатками1.4.06
Колено воздуховода острое без лопаток1.4.07
Тройник воздуховода1.4.08
Тройник воздуховода с коническим ответвлением1.4.09
Тройник воздуховода штанообразный1.4.10
Крестовина воздуховода1.4.11
Тройник воздуховода прямой, аспирация1.4.12
Крестовина воздуховода, аспирация1.4.13
Тройник воздуховода штанообразный, аспирация1.4.14

Аксонометрия в ПТ правила выполнения

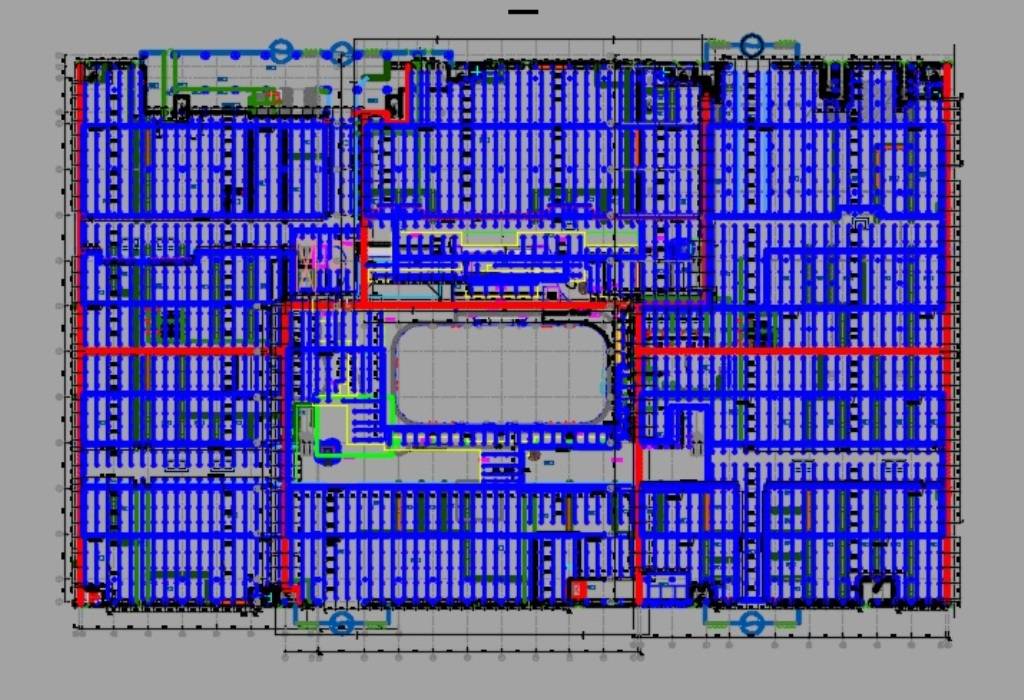

Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.

Ключевые моменты такого проекта:

  • трубная разводка;
  • расстояние между спринклерными оросителями;
  • тип крепления трубопровода;
  • комплект автоматики системы ПТ.

Нас интересует, главным образом, разводка сети трубопровода.

Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.

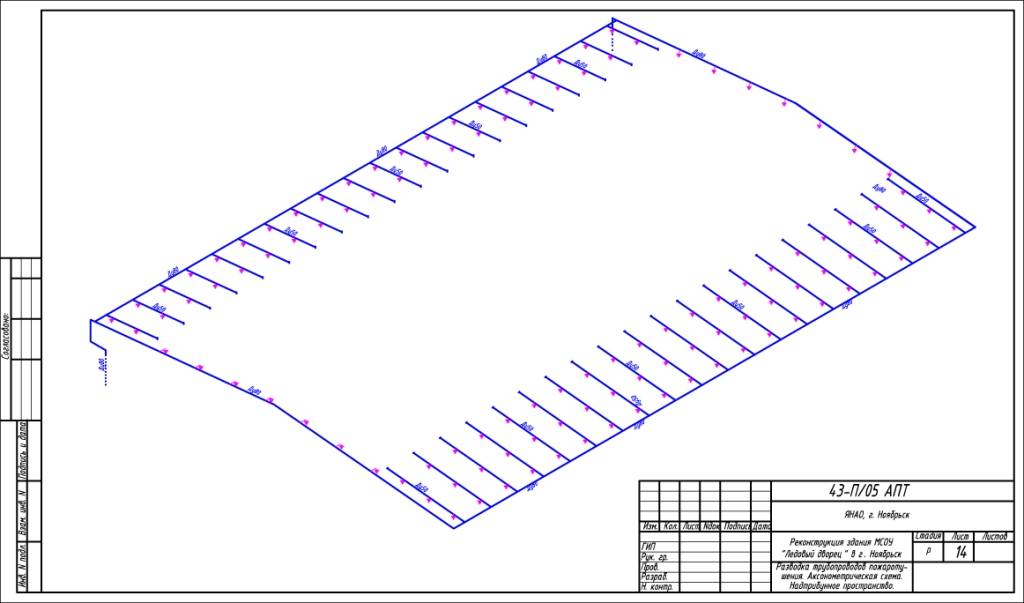

Аксонометрическая схема такой АУПТ может выглядеть так.

ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.

При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.

Расстояние между оросителями рассчитываем согласно НПБ 88-2001.

Стандарт по проектированию трубопроводов – ГОСТ 10704-91.

На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.

Для всех сложных строительных чертежей, поэтажных схем высотных зданий,

строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,

в состав проектной документации обязательно включается аксонометрическая проекция.

Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.

Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.

Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.

Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.

Полноценный чертеж выполняем по всем требованиям ГОСТов.

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

  • направление движения жидкой среды (тупиковые либо проточные);
  • тип контура (открытый либо закрытый);
  • принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Тупиковая и попутная двухтрубная система

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Принудительная циркуляция: гравитационная и насосная

Техническая организация системы воздухообмена

Существуют разные концепции и принципы обустройства систем вентиляции и проветривания. В самом оптимизированном варианте это будет комплекс решеток с прямыми каналами воздухоотвода, обеспечивающими поступление уличного воздуха. Стандартные же системы домашней циркуляции воздуха предполагают организации горизонтальных и вертикальных шахт. Данная инфраструктура выполняется с помощью металлических или пластиковых воздуховодов разного сечения. Это могут быть прямоугольные и круглые, гибкие и жесткие конструкции, которые обычно монтируются по принципам скрытой установки.

Что такое аксонометрическая схема водопровода

Вступление

Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

  • Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
  • Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
  • Фронтальной диметрическая: угол между осями z и х принят  90°, углы между х и y и между осями z и y принят 135°.
  • Во всех вариантах аксонометрии ось z расположена вертикально.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления  строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Это даст очень наглядные чертежи, как и где нужно монтировать сантехническую проводку. Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию. В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

Аксонометрическая схема водопровода дома

Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.

Другие схемы в статьях:

Вывод

В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.

Elesant.ru

Схема внутренней канализации частного дома

Построение внутренней сети канализации в частном доме определяется размерами помещений, а также взаимным расположением всех сантехнических приборов. К канализации необходимо в обязательном порядке подключать все объекты, в которые сливается сточная вода в доме. Это могут быть мойки, унитазы, ванна и так далее.

Схема внутренней канализации частного дома

Все элементы системы посредством полипропиленовых труб подключаются к общему стояку канализации. Схема стояка канализации

достаточно проста. Он должен быть расположен строго вертикально. При этом допускается использование нескольких стояков. Это нужно делать только в том случае, если помещение достаточно большое и расстояние между сантехническими приборами велико.

Весь трубопровод соединяется посредством фитингов. Однако можно пойти и другим путём, то есть применить соединение в раструб. Некоторые используют другие распространённые методы соединения полипропиленовых труб. Они отлично свариваются и клеятся.

Сборка канализации

Сборка канализации

Если используется скрытая система прокладки канализации в частном доме, то придётся предусмотреть смотровые окна. Это делается для того, чтобы без особого труда можно было контролировать состояние труб. Те трубы, которые располагаются внизу фундамента, нужно подсоединять к наружному трубопроводу. Для этого в фундаменте нужно пробить отверстие, диаметр которого будут немного больше диаметра трубы.

Итак, основными частями внутренней канализации частного дома являются:

  • дефлектор, устанавливаемый на конце вентиляционной трубы;
  • общий стояк канализации, который служит для отвода сточных вод от всех сантехнических устройств, которые расположены в доме;
  • канализационные горизонтали, устанавливаемые под определенным уклоном;
  • раструбные или фитинговые соединения (можно в совокупности);
  • непосредственно трубы канализации, которые подсоединяются ко всем сантехническим приборам и устройствам, расположенным в доме.

Аксонометрическая схема канализации

Аксонометрическая схема канализации служит для наглядного изображения всех её составных частей. Она в полной мере описывает все составляющие, которые входят в конструкцию. Сегодня очень важным становится составление именно аксонометрической схемы. Она делается в соответствии со всеми нормативами и документами. На ней все элементы изображаются схематически. Безусловно, разобраться в подобного рода приложении сможет не каждый, но для опытного сантехнического работника это не представляет абсолютно никаких сложностей. В соответствии с ней производится последующий монтаж всей системы канализации.

Что лучше – естественное или принудительное движение воздуха?

Выбор концепции устройства воздухообмена определяется конкретными условиями эксплуатации помещения. При этом следует учитывать достоинства каждой системы. В частности, к плюсам естественной вентиляции относят:

  • Недорогая инфраструктура, доступная в построении для частных домовладельцев.
  • Отсутствие механики избавляет от регулярного техобслуживания и прокладки линий электроснабжения.
  • Отсутствуют расходы на содержание. Достаточно периодически прочищать каналы, что требует минимальных вложений и усилий.
  • Отсутствие шума из-за работающего вентилятора.

Получается простая система, которая отличается удобством в эксплуатации, но в то же время она дает скромный эффект с точки зрения работы вентиляции.

Теперь можно рассмотреть плюсы от принудительной системы циркуляции воздуха:

  • Независимо от внешних условий может обеспечивать достаточный объем проветривания.
  • Кроме циркуляции как таковой, позволяет выполнять функции охлаждения, нагрева и фильтрации воздушных масс.
  • Возможность организации системы теплообмена предполагает практически бесплатный нагрев поступающих масс.

Недостатки принудительного воздухообмена обусловлены сложностями в монтаже и обслуживании вентиляционного оборудования, которое к тому же потребует дополнительного пространства для установки.

Определение аксонометрической схемы отопления

Аксонометрия – это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.

Коллекторная разводка в косоугольной аксонометрической проекции

Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:

  1. Элемент располагается на схеме соответственно всем трем осям координат;
  2. Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
  3. Проецируемый узел или элемент полностью переносится на схему.

Правильно составленный аксонометрический чертеж схемы отопления

Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:

Элемент или узелМаркировка
Отопительный стоякСт
Главный отопительный стоякГст
КомпенсаторК
Горизонтальная трубная разводкаГВ
ТермометрТ
МанометрР

Фрагмент ГОСТ 21.206-93 по обозначениям труб и трубопроводных соединений

Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:

  1. Общий трубопровод;
  2. Вертикальный стояк, направленный вниз;
  3. Вертикальный стояк, направленный вверх;
  4. Гибкий трубопровод;
  5. Трубное пересечение без соединения;
  6. Простое соединение трубопровода или его элементов;
  7. Соединение трубопровода или его элементов фланцевое;
  8. Муфтовое резьбовое соединение;
  9. Муфтовое соединение быстроразъемное;
  10. Раструбное соединение.

Обозначения запорной арматуры, радиаторов и других элементов отображены в ГОСТ 21.205-93. Например, такие, как:

  1. Умывальник;
  2. Ножная ванна;
  3. Унитаз;
  4. Терморегулятор обогрева;
  5. Душевая сетка;
  6. Осушитель воздуха.

Фрагмент ГОСТ 21.205-93 по обозначениям запорной арматуры

Любую аксонометрию невозможно отобразить стандартными средствами, разрешенными в ГОСТ, и для этого существуют дополнительные требования и разрешения. Например:

  1. Отметки высот и уровней можно выносить за пределы элемента или указывать прямо на контурах объектов;
  2. Аксонометрический чертеж схемы отопления с нижней разводкой или любой другой схемы можно выполнить в масштабах 1:50, 1:100 или 1:200.

Наружная канализация

Для обустройства внешней части канализационной системы также используются пластиковые трубы. Их прокладка осуществляется в траншею, глубина которой превышает глубину промерзания почвы (детальнее: «Устройство наружной канализации — варианты схемы монтажа»). Дно траншеи засыпается плотным слоем песка, после чего на него выкладываются трубы (здесь нужно помнить о необходимости соблюдения уклона). В местах подключения труб необходимо устанавливать смотровые люки. Не помешает установить в трубопровод обратный клапан, который предотвратит возврат стоков во внутреннюю канализационную сеть.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
