Греющий кабель для канализационных труб: монтаж внутри саморегулирующего провода обогрева

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Как изготовить декоративную штукатурку

Целесообразность монтажа греющего кабеля

Задумываясь о монтаже греющих кабелей первым делом нужно учитывать, на какой глубине будет выполняться укладка труб канализационной системы. Если канализационная разводка находится на глубине, на которую может проникать мороз, то монтаж греющего кабеля по всей длине системы является жизненно необходимым

Важно учитывать что глубина, на которую грунт может промерзать в зимний период года может сильно отличаться. Так, в южных районах государства мороз редко добирается на полуметровую глубину почвы, в свою очередь, в северных частях страны промерзание грунта достигает больше полутора метра

Важность монтажа греющих кабелей для канализации напрямую зависит от климатических условий региона возведения домостроения. Чем сильнее морозы, тем чаще возникают аварийные ситуации, связанные с перемерзанием канализационных труб

Если разводка коммуникаций проходит на большой глубине, то вполне достаточно подогревать проблемные участки, максимально близко пролегающие к поверхности вблизи домостроения.

С полимерной сеткой

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7
Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Пластик

Пластиковый потолочный карниз – недорогой, широкодоступный вариант. Из такого материала изготавливают и обычные, незаметные модели, и массивные вариации, допустим, с багетной планкой. Такая конструкция подкупает своим небольшим весом.

Монтаж карниза из пластика может производится даже непрофессионалом, с этой работой разберется человек, далекий от строительных работ.

Наружный электроподогрев канализации

На сегодняшний день популярностью среди домовладельцев пользуется электроподогрев трубопровода плёночной и кабельной конструкцией. При этом плёночная электрообогревательная система самая распространённая, так как имеет меньшую стоимость, чем греющий кабель и легко монтируется своими руками. Также плёночный обогрев распределяет тепло по всей поверхности трубы.

Наружный греющий кабель для канализации состоит из электрического троса, который обволакивает трубу отвода стоков. По мере необходимости на такое изделие подаётся электрический ток, и кабель начинает нагреваться, растапливая ледяные пробки в канализационных трубах. При этом сегодня существует несколько типов электронагревательных кабелей:

Саморегулирующееся устройство самое удобное в использовании для обогрева канализационного трубопровода. Благодаря такому типу нагревательных элементов появляется возможность автоматической регулировки устройства в зависимости от температурных показателей окружающей среды или труб. Температурные показатели на разных участках системы водоотвода могут очень сильно отличаться и такой вид обогрева очень удобный.
Резистивный греющий кабель для канализации при активации будет поддерживать одинаковый уровень температуры, по всей совей длине

Такая его особенность может привести к перегреву изделия и поэтому важно с определённым шагом на протяжении всей канализационной трубы устанавливать датчики и регуляторы температуры.
Зональная обогревающая система – такой греющий кабель располагают не по всей длине канализационной системы в отличие от его резистивного аналога, а только на участках с повышенным уровнем возможности образования ледяных пробок.

Важно при выборе греющего кабеля для канализационной системы учитывать его мощность, так как от неё будет зависеть степень обогрева и, как следствие, скорость таяния ледяных пробок

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Конспект на тему: Штангенинструменты. Общие сведения

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

  • пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
  • тонкие арматурные пруты;
  • болгарку;
  • метр;
  • сварочный аппарат;
  • угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы

При этом важно, чтобы все действия проводились с предельной аккуратностью

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Фотогалерея

Монтаж греющего кабеля внутри трубы

Алгоритм прокладки кабеля внутри трубы выглядит следующим образом:

  • На участке трубы, через который в нее будет заводиться греющий кабель, фиксируется тройник или седелка;
  • В установленный элемент вкручивается трубная врезка;
  • В трубную врезку заводится греющий кабель.

Как видно, процесс монтажа достаточно прост, но при этом должны соблюдаться некоторые условия:

  • Прогревать посредством электрического кабеля можно только те трубы, диаметр которых превышает 20 мм;
  • Перед приобретением греющего кабеля нужно тщательно измерить длину трубопровода и подобрать кабель соответствующего размера;
  • Греющий кабель внутри трубы нельзя устанавливать через запорную арматуру;
  • В точке, через которую в трубу заводился кабель, нужно повесить табличку или сделать надпись о наличии электричества;
  • Укладывая кабель в трубе, ни в коем случае нельзя фиксировать его сальником или прокладкой, идущими в комплекте;
  • Проводить работу нужно очень аккуратно, чтобы не повредить кабель (острые места, например, нужно закрыть изолентой или аналогичным материалом);
  • Прокладывать греющий кабель в трубу с питьевой водой настоятельно не рекомендуется.

Способы крепления проводника

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

  • На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
  • Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
  • Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
  • Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
  • Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
  • Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
  • Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
  • Концы проводов освобождаются от вторичной изоляции на 6 мм.
  • Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
  • Дополнительно каждый стык необходимо обмотать изоляционной лентой.
  • Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
  • На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Особенности обустройства системы обогрева

Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.

Обогрев холодной кровли

Так называют крышу без теплоизоляции по скатам с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.

Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.

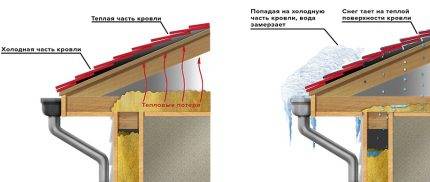

Как обогреть теплую кровлю?

Теплой считается крыша с теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.

Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над “теплыми” участками тает, талая вода попадает на “холодные” фрагменты и застывает

Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.

Проведение внутренних работ по монтажу

Нередко внутренний прогрев труб является единственным осуществимым решением. Как правило – это системы отвода стоков из поливинилхлоридных, асбестоцементных или бетонных труб. То есть, это трубы с низкой теплопроводностью. Из-за такого свойства трубы практически нельзя прогреть снаружи. Монтируется кабель в трубу либо по всей ее длине, либо на указанных отрезках. В последнем случае, зачастую, такое место является проходом системы сквозь фундамент.

После прокладки кабеля возрастает риск возникновения засора в процессе эксплуатации системы ввиду негативного воздействия стоков внутри системы. Чтобы готовая система проработала максимально долго, работы по укладке кабеля должны проводиться с предельной ответственностью и с соблюдением всех правил.

Вместе с тем, чтобы в процессе эксплуатации трубы с подогревом не становились причиной возникновения разного рода проблем, важно следовать некоторой последовательности.

Можно выделить такие этапы работ:

  • Прочистите и высушите трубы.
  • Удалите оболочку с краев кабеля на расстояние порядка 5 см.
  • Разделите провода и произведите их очистку где-то на 4 см.
  • На окончания кабеля наденьте термоусадочные трубки.
  • Прогрейте трубки при помощи строительного фена.
  • Теперь зачистите концы на 5-6 см.
  • Проденьте оплетку в металлическую трубку в трубопровод и зафиксируйте.
  • Питающие концы очистите и разделите. Заземляющий провод – на 8 см, а остальные – на 3,5 см, не более.
  • Соедините питающие провода с кабелем обогрева при помощи изоленты.
  • Подсоедините металлическую оплетку и также ее заизолируйте.

Если вы работаете с достаточно длинным отрезком трубы, но отсутствует ревизия или тройник, лучше всего вырезать ее часть и произвести настройку при помощи переходника – компенсирующего патрубка. Для подачи кабеля в канализационную трубу нужно воспользоваться муфтой-ниппелем. Закреплять эту деталь нужно на заглушке, но в случае если ревизия присутствует, то на ее крышке.

Без оборудования достаточного обогрева труб канализационных магистралей, скорее всего, возникнут проблемы, связанные с ухудшением функционирования системы в холодную погоду. Вместе с тем, тот факт, что греющий кабель работает от электричества, нельзя использовать в качестве контраргумента актуальности его применения. На самом деле можно приобрести уже готовый комплект, где уже будет присутствовать не только кабель обогрева, но и термостаты, и другие приборы контроля. Благодаря таким аксессуарам можно следить за температурой в трубах, контролировать расход электричества и не волноваться об исправности канализации в зимние холода.

Заключение по теме
