Разновидности и выбор аккумуляторов для солнечных батарей

Расчёт и выбор аккумулятора

Помимо этого при получении результата необходимо в обязательном порядке учесть углы наклона панели солнечной батареи, причем неважно — горизонтально или вертикально она сориентирована. Угол наклона крайне важен, поэтому его нужно выбирать правильно. Угол наклона крайне важен, поэтому его нужно выбирать правильно

Угол наклона крайне важен, поэтому его нужно выбирать правильно.

Если планируется эксплуатировать систему в течение всего года, то лучше всего сориентировать панель под угол на пятнадцать градусов больше, чем значение географической широты расположения объекта, где находится система.

Помимо всего этого необходимо учитывать, что в процессе эксплуатации на панели солнечной батареи будет скапливаться пыль, наледь и снег. Для московского региона угол наклона панели составляет семьдесят процентов с ориентацией на южную сторону. Если планируется использовать фотоэлектрическую батарею, то её можно установить на фасаде дома или на крыше, при этом угол наклона должен быть сориентированным в восточном или западном направлении.

После выбора угла наклона панели солнечной батареи нужно провести расчет возможной производительности солнечной электростанции, требуемого числа солнечных модулей, необходимых для функционирования системы в определенном режиме. Все расчеты осуществляются на примере самого худшего месяца, чаще всего этим месяцем является январь, и самого лучшего для солнечной электростанции — июль, а также для большей части года, периода с последнего месяца зимы, февраля, по последний месяц осени, ноябрь.

Именно в этот период солнце наиболее активно. Стандартный показатель инсоляции рассчитывается для площади в один квадратный метр, при этом номинальное значение мощности определяется при температуре в двадцать пять градусов стандартного потока света в один киловатт на один квадратный метр.

Принимая максимальное значение инсоляции (мощность излучения солнца, падающего на поверхность), расчет показывает, что значение вырабатываемой батареей электрической энергии относится к значению показателя инсоляции одного квадратного метра, точно также, как и вырабатываемая энергия к значению мощности солнечного излучения на поверхности земли при ясной погоде, которая приходится на один квадратный метр, то есть тысячи ватт.

Умножая значение месячной инсоляции на значение вырабатываемой мощности солнечной батареи, поделенное на максимальное значение инсоляции, можно более точно узнать возможную месячную выработку энергии солнечной батарей.

Расчет выработки солнечной панели проводится при помощи перемножения значения месячной инсоляции, выработки электрической энергии и соотношения КПД солнечной батареи и номинального значения мощности батареи.

В свою очередь, значение номинальной мощности устройства рассчитывается при помощи перемножения максимального значения мощности инсоляции и выработки электрической энергии, получаемой от солнечной электростанции, поделенных на произведение месячной инсоляции и КПД.

[su_youtube url=»https://www.youtube.com/embed/NTbKOjVwxQQ»]

Виды аккумуляторов

Для солнечных батарей можно использовать по сути любой аккумулятор. Но главное, чтобы он работал долго. Функционирование АКБ имеет зависимость от типа изготовления и материалов.

Основные виды накопителей энергии:

  1. Литиевые.
  2. Свинцово-кислотные.
  3. Щелочные.
  4. Гелевые.
  5. AGM
  6. Заливные никель-кадмиевые.
  7. OPZS.

Литиевые

Энергия появляется в них в тот момент, когда ионы лития вступают в реакцию с молекулами металлов. Металлы — это дополнительные компоненты.

Данные типы батарей способны очень быстро заряжаться при большой емкости. Весят данные АКБ мало и обладают компактным размером. Кроме этого их себестоимость достаточно высока. Из-за этого их почти не применяют в солнечные энергетики. Работают в 2 раза меньше чем гелевые. Но прослужить еще меньше если заряд превысит 45%. Именно на этой отметке они способны удерживать объем емкости на нужном уровне.

Подобные аккумуляторы функционируют в малых диапазонах напряжения. Существенный минус подобных устройств заключается в уменьшающейся со временем емкости. И это не зависит от соблюдения всех технических правил.

Свинцово-кислотные

На стадии разработки их оснастили несколькими отсеками для электролита с водяным раствором. В эту смесь погружают свинцовые электроды и различные примеси. Благодаря этому АКБ получился стойким к коррозии.

Работают такие устройства не долго. Это объясняется быстротой разряда.

Щелочные

Данные аккумуляторы имеют мало электролита. Их химические вещества не способны в нем раствориться. Они даже не реагируют между собой.

Алкалиновые (щелочные) аккумуляторы способны проработать достаточно долго. Они хорошо устойчивы к скачкам напряжения. В отличие от гелевых данные АКБ способны стабильно работать при пониженных температурах. Причем на морозе они способны проработать много времени.

Хранить их нужно разряженными на 100%. Это нужно для того, чтобы не потерять емкость при будущих зарядках. Такая особенность может серьезно нарушить функционирование солнечной электростанции.

Гелевые

Этот тип имеет такое название потому что электролит в нем представлен в виде геля. За счет решетчатой прослойке он практически не течет.

Данный аккумулятор для солнечных батарей работает долго и может быть много раз перезаряжен. Устойчив к механическим повреждениям. Разного рода трещины не нарушат его функционирование.

Он может работать при низких температурах до -50 градусов и его емкость не снижается. После длительного бездействия гелевый аккумулятор не теряет своих свойств.

Если предстоит использовать этот АКБ в холодном помещение, то его следует утеплить. Ни в коем случае нельзя превышать уровень заряда. В противном случае он может взорваться или выйти из строя. Кроме этого они сильно чувствительны к скачкам напряжения.

AGM

По сути они принадлежат к типу свинцово-кислотных. Но есть отличие — это находящееся внутри стекловолокно, находящееся в электролите. Кислота наполняет прослойки этого материала. Это дает возможность ей не растекаться. Все это говорит о том, что подобный аккумулятор для солнечных батарей можно располагать в любом положении.

Подобные батареи имеют хороший объем емкости, работают долго и могут подзаряжаться до 500 или 1000 раз. Здесь все зависит от производителя. Но несмотря на все достоинства есть существенный недостаток. Они чувствительны к повышенному току. Это может раздуть корпус.

Литые никель-кадмиевые АКБ

Относятся к щелочному типу и нуждаются в заливке электролита. В отличие от аккумуляторов с желеобразным наполнителем они более безопасны. Их стоимость не высока и мощность держат достаточно хорошо. Способны отлично выдерживать много циклов заряда и разряда.

Срок эксплуатации достаточно мал. Чем дольше им пользуешься, тем меньше становится его емкость.

Аккумуляторы для автомобиля

Эти устройства достаточно выгодны в плане экономии денежных средств. Люди, которые самостоятельно изготавливают свою солнечную электростанцию чаще всего используют их.

Минус данных АКБ заключается в быстром износе и частой замене. В результате их можно использовать на небольшой срок и под не высокую мощность солнечных модулей.

Подключение солнечной батареи – основные этапы

Установленные на крыше солнечные панели

Конструкция гелиопанели достаточно сложная, поэтому при установке и сборке надо строго придерживаться инструкции, технических требований производителей к приборам, схемы электромонтажа всех составляющих гелиосистемы. Нельзя превышать технические требования других устройств по максимальному напряжению и допустимому току.

При соединении элементов надо обязательно следить за соблюдением полярности. Желательно проверить (измерить) напряжение холостого хода всего массива гелиопанелей – если оно отличается от паспортной величины, значит, в схеме что-то соединено неправильно.

Подключать систему лучше всего при помощи одножильных медных проводов с сечением в зависимости от длины провода и тока, но не меньше 0,4 см2, с изоляционной оплеткой, которая устойчива к УФ-лучам. Если используются провода без такой оплетки, то при их установке снаружи здания (на улице) для прокладки проводов потребуется гофрорукав. При подключении солнечных панелей применяют только специальные коннекторы (стандарт MC4). Соединяют провода и коннекторы с помощью специального обжимного инструмента или пайки.

Подключение солнечной батареи обычно происходит пошагово и в определенной последовательности. Рассмотрим эти этапы.

Пошаговая инструкция

  1. С помощью кабеля соединяют аккумулятор и контроллер. Контроллер регулирует заряд/разряд аккумулятора и является как бы посредником между аккумулятором и солнечными панелями. С другой стороны к аккумулятору присоединяется инвертор, преобразующий ток. Такой вариант соединения считается оптимальным, хотя есть и другие возможности подключения. При необходимости можно установить несколько аккумуляторов, соединив их между собой последовательно. Устанавливают их чаще всего на металлическом стеллаже с полимерным покрытием.
  2. Таким же образом соединяют контроллер с солнечными панелями. Кроме основной функции – следить за напряжением аккумулятора – контроллер при необходимости отключает те или иные элементы. Например, ночью, когда величина напряжения АКБ становится ниже 12В или днем, когда показатель напряжения на клеммах АКБ достигает 14В, что говорит о перезарядке батарей – устройство прерывает зарядку. На контроллере должен быть значок гелиопанели, чтобы не перепутать разъемы. Если нужно подключить и установить не одну, а несколько батарей, то каждую последующую солнечную панель ставят параллельно предыдущей.
  3. Соединение аккумулятора и инвертора. Инвертор включают в гелиосистему, когда оборудование и приборы в доме, которые нужно питать электроэнергией, работают от 220В – прибор преобразует постоянное электрическое напряжение АКБ в переменное (220В). В исключительных случаях, для системы 12В, инвертор не нужен.
  4. Разводка для подачи энергии потребителю. На этом этапе полученная солнечная энергия, трансформированная в электрическую, поставляется непосредственно к месту использования – потребителю (бытовым, осветительным приборам и пр.).

При соединении всех комплектующих этой цепи, нужно четко следовать инструкции к каждому прибору, которая обычно прилагается.

Во избежание несоответствия параметров оборудования и каких-либо несостыковок, приобретать приборы лучше не по отдельности, а всю систему в комплекте. Особенно это пригодится тем, кто хочет установить и подключить солнечные батареи самостоятельно, но делает это впервые. Приборы и оборудование, которые укомплектованы, совместимы по мощности, емкости и другим параметрам, а значит, будут работать слаженно и эффективно. Так вы наилучшим образом обеспечите свой объект чистой и качественной энергией в необходимом вам количестве.

Принцип действия накопителей энергии

Аккумулятор — устройство, позволяющее сохранять и отдавать ток. Принцип его действия построен на обратимости химических процессов. В общем случае, энергия сохраняется в положительно заряженном ионе составляющего вещества, который при подаче тока на батарею интегрируется в кристаллическую решетку графита, солей или оксидов металлов, с возникновением их химической связи.

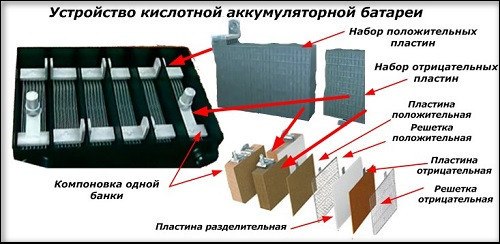

В сущности, любой аккумулятор состоит из двух различных по материалам электродов, погруженных в электролит, облегчающий перемещение ионов с одного на другой. Направление движения тока задается свойствами самих металлов, используемых в качестве проводящих контактов. Обладающий большим удельным сопротивлением становится катодом, меньший — анодом. В техническом сленге первый называется минусом питания, второй плюсом.

При заряде батареи основа анода растворяется, с переносом ионов, содержащих два электрона на катод. При разряде происходит обратная реакция, с освобождением частиц энергии и восстановлением изначального металла анода. Конечно, цикл не бесконечен, так как в любом случае происходят потери материала в процессе химических реакций. Максимальное количество периодов заряда и разряда — одна из главных характеристик батареи, которая непосредственно зависит от использованных в ней металлов для основы электрода и катода. Важна и скорость прохождения реакции, а также побочные эффекты, происходящие в их процессе. К примеру, нагрев — чем большим током происходит заряд аккумулятора, тем быстрее идет реакция переноса, во время которой электролит нагревается, так как через него проходит большее количество заряженных частиц. Слишком большие значения токов могут вызвать закипание проводящего вещества, в результате которого произойдет выделение газов, в свою очередь, разрушающих корпус батареи.

Емкость аккумулятора, как еще одна из главных его характеристик, определяется площадью анода и катода. Чтобы увеличить ее, множество связанных пластин, выполненных из металлов обоих контактов, чередуются внутри батареи, разделяемые нейтральной прослойкой, не мешающей перемещению ионов.

Емкость и мощность

Емкость — это общее количество электрической энергии, которое может быть накоплено в аккумуляторе для солнечной батареи. Как правило, ее измеряют в Ач или кВтч. В основном, аккумуляторы позволяют параллельное соединение, что обеспечивает большую суммарную емкость.

В то время, как емкость является в некотором смысле мерой объема аккумулятора, она ничего не говорит о его способности произвести определенное количество электрической энергии в конкретный момент времени. Для этого существует отдельная характеристика — рейтинг мощности (power rating). В контексте солнечных батарей, рейтинг мощности указывает какое количество энергии аккумулятор способен выработать единовременно. Измеряется в кВт.

Аккумулятор с высоким показателем емкости и низким показателем рейтинга мощности сможет производить небольшое количество электрической энергии (достаточное для обеспечения нескольких особо важных приборов) в течение длительного времени. В то время, как аккумулятор с низким показателем емкости и высоким рейтингом мощности сможет обеспечить энергией весь дом, но в течение очень короткого времени.

Срок службы

В большинстве случаев с домашними солнечными батареями, цикличность аккумуляторной подсистемы будет составлять одни сутки. По мере эксплуатации в таком режиме, способность аккумулятора накапливать энергию в прежнем объеме будет сокращаться. Считается, что к концу срока службы, остаточная емкость аккумулятора должна составлять 80% номинальной.

Учитывая эту особенность, достаточно просто рассчитать экономическую целесообразность выбора тех или иных аккумуляторов в системе с солнечными батареями.

Влияние глубины разряда на срок службы (циклов)

Влияние температуры на срок службы (лет)

Лучшие линейные лазерные уровни

Расчет мощности солнечных батарей

Мощность солнечных панелей для автономных систем выбирается исходя из необходимой вырабатываемой мощности, времени года и географического положения.

Необходимая вырабатываемая мощность определяется мощностью, требуемой потребителям электроэнергии, которые планируется использовать. При расчете стоит учитывать потери на преобразование постоянного напряжения в переменное, заряд-разряд аккумуляторов и потери в проводниках.

Солнечное излучение величина не постоянная и зависит от многих факторов – от времени года, времени суток, погодных условий и географического положения. Эти факторы также должны учитываться при расчете количества необходимой мощности солнечных панелей. Если планируется использование системы круглогодично, то расчет должен производиться с учетом самых неблагоприятных месяцев с точки зрения солнечного излучения.

При расчете для каждого конкретного региона необходимо проанализировать статистические данные о солнечной активности за несколько лет. На основании этих данных, определить усредненную действительную мощность солнечного потока на квадратный метр земной поверхности. Эти данные можно получить у местных или международных метеослужб. Статистические данные позволят с минимальной погрешностью спрогнозировать количество солнечной энергии для вашей системы, которая будет преобразована солнечными панелями в электроэнергию.

Для примера рассмотрим усредненную дневную инсоляцию по месяцам с одного из серверов метеослужб для г. Москвы. Данные указаны с учетом атмосферных явлений и являются усредненными за несколько лет.

Единица измерения инсоляции в таблице кВт*ч/м2/сутки.

Угол наклона плоскости, градусы по отношению к земле (0°- инсоляция на горизонтальную плоскость, 90 – инсоляция на вертикальную плоскость и т. п.), при этом плоскость ориентирована на Юг.

Янв.Февр.МартАпр.МайИюньИюльАвг.Сент.Окт.Нояб.Дек.Среднегодовая инсоляция кВт*ч/м2/сутки
0.751.562.813.875.135.275.144.302.631.490.810.502.86
40°1.512.553.784.345.124.975.004.573.222.201.461.083.32
55°1.662.703.824.164.704.514.534.313.172.271.581.203.22
70°1.722.713.673.794.183.954.003.852.972.241.621.263.00
90°1.652.503.193.073.212.993.053.082.512.021.531.222.50
Оптимальный угол72.063.050.034.020.011.016.027.043.058.069.074.044.6

Как видно, самым неблагоприятным месяцем для данного региона является декабрь, дневная усредненная инсоляция на горизонтальную поверхность земли составляет 0,5 кВтч/м2/сутки, на вертикальную – 1,22 кВт*ч/м2/сутки. При угле наклона плоскости относительно земли 70 градусов инсоляция будет составлять 1,26 кВтч/м2/день, оптимальным углом для декабря является 74 градуса. Самым благоприятным месяцем является июнь и инсоляция на горизонтальную поверхность составит 5,27 кВтч/м2/сутки, оптимальный угол наклона для июня 11 градусов.

Угол наклона солнечной панели, при круглогодичном использовании в системе, которая потребляет в среднем одну и ту же мощность независимо от времени года, должен совпадать с оптимальным углом наклона самого неблагоприятного месяца по количеству солнечной радиации. Оптимальным углом наклона для декабря в г. Москва является 74 градус, таким образом и стоит устанавливать солнечную панель, так как в другие месяцы инсоляция заметно больше, и как следствие выработки электроэнергии будет более чем достаточно. Более того, в зимнее время при углах наклона 70-90 градусов, на солнечной панели не будут скапливаться осадки в виде снега. Если задачей является получение максимальной мощности от солнечных панелей, в течение всего года, то требуется постоянно ориентировать солнечную панель максимально перпендикулярно солнцу.

Формула расчета мощности солнечных панелей

Pсп=Eп*k* Pинс / Eинс, где:

Pсп — мощность солнечных панелей, Вт;

Еп — потребляемая энергия, Втч в сутки;

Eинс — среднемесячная инсоляция (из таблицы) кВтч/м2/день;

Pинс – мощность инсоляции на земной поверхности на одном квадратном метре (1000Вт/м2);

k – коэффициент потерь на заряд – разряд аккумуляторов, преобразование постоянного напряжения в переменное, обычно принимают равным 1,2-1,4.

Формула расчета вырабатываемой энергии солнечными батареями

Eв=Eинс*Pсп/Pинс*k, где:

Pсп — мощность солнечных панелей, Вт;

Ев — вырабатываемая энергия солнечными панелями, Втч в сутки;

Eинс — среднемесячная инсоляция (из таблицы) кВтч/м2/день;

Pинс – мощность инсоляции на земной поверхности на одном квадратном метре (1000Вт/м2);

k – коэффициент потерь на заряд – разряд аккумуляторов, преобразование постоянного напряжения в переменное, обычно принимают равным 1,2.

Подключение батарей и работа солнечной системы

Суммарная мощность нагрузок, подключаемых к источнику питания, значительно превышает возможности отдельной аккумуляторной батареи. При наличии большого количества электрических приборов, потребуется несколько аккумуляторов, соединенных между собой.

Соединить батареи в общий массив можно последовательно, параллельно или смешанным способом. Все зависит от того, какие параметры напряжения и мощности требуется получить на выходе.

Аккумуляторы размещаются непосредственно в доме или в отдельном строении, предусмотренном для этих целей. Основным условием является соблюдение температурного режима в 10-25 градусов и отсутствие влаги. Конструкция современных батарей отличается повышенной экологической безопасностью, поэтому устройство специальной вентиляции помещения не требуется. Тем не менее, не рекомендуется использовать под аккумуляторы жилые помещения.

Все АКБ этого типа обладают значительной массой и устанавливаются на полу или стеллажах с прочной конструкцией. Следует сразу же принять меры и предотвратить их падение с высоты. В противном случае, они выйдут из строя, а растекшийся электролит может нанести вред здоровью людей. Все аккумуляторы следует размещать вплотную друг с другом, поскольку длинный соединительный кабель приводит к увеличению электрического сопротивления и падению КПД всей системы.

В случае соединения АКБ параллельным или комбинированным способом, устройства могут разбалансироваться по уровням зарядки. Это приведет к неполному циклу функционирования, и ускоренному расходованию накопленных ресурсов. Предотвратить подобную ситуацию можно с помощью контроллера, управляющего процессами заряда. Следует дополнительно установить специальные перемычки, выравнивающие заряд.

Чтобы исключить неравномерную зарядку и разрядку, рекомендуется соединять одинаковые устройства. Идеально, когда они одной модели и из одной партии. Для снижения потерь от сопротивления кабеля и стабилизации напряжения, совместно с аккумуляторами устанавливается инвертор.

Виды

В поисках устройства, способного справляться с поставленными задачами идеально, люди придумали массу технических средств. Все это породило особую классификацию элементов солнечных систем.

Автомобильные стартерные

Довольно часто можно встретить примитивный вариант обустройства домашней гелиосистемы. В ней многие умельцы используют простые автомобильные стартеры. Такой подход позволяет сократить расходы, однако это спорный вопрос: такой тип накопителя от автомобиля придется менять с большей частотой. Автомобильный стартер создан отдавать большой ток за короткий интервал времени. Гелиосистема работает иначе: накопители разряжаются малым током на протяжении длительного времени. Именно это несоответствие выводит из строя стартеры для машин. При эксплуатации этого типа источников следует обязательно оснастить помещение хорошей вентиляцией.

Гелевые

Неприхотливый вид современного «сборщика» энергии. Идеально подходит для тех случаев, когда в помещении отсутствует хорошо организованная вентиляция. Подойдет для ситуаций, в которых нет возможности регулярно обслуживать техническое средство. Отрицательной стороной вида является высокая цена. А также у них менее продолжительный срок эксплуатации. Кроме того, в случае зарядки до предельного уровня возможен взрыв. При серьезных морозах рекомендуется утеплять накопитель.

Положительной стороной являются минимальные потери энергии. Также батареи можно использовать многократно на протяжении длительного периода времени. Хорошо то, что устройство можно использовать при механических повреждениях корпуса. Работать такой вид накопителя энергии может в широком диапазоне температур без потерь качества. Хранение в разряженном виде не приводит к потерям емкости, а устанавливать можно в разных положениях.

Щелочные

Вид идеально подходит для маломощных энергосистем Солнца. Связано это с непродолжительной эксплуатацией – постепенно батареи теряют емкость. Что же касается заряда большими токами и полного разряда, то щелочные АКБ переносят их хорошо.

Первый подвид – никель-металлогидридный аккумулятор. Отличается высоким сроком службы. При этом объем электролита невысок

Важно помнить при выборе вида источника энергии, что он требует к себе постоянного внимания. Уровень заряда и объем электролита должны находиться под постоянным контролем

На хранении источник питания должен находиться в разряженном состоянии.Существенным преимуществом может стать возможность эксплуатации в течение длительного времени в условиях низких температур. Этот вид может выдержать высокие нагрузки.

Второй подвид – никель-кадмиевые аккумуляторы. Корпус с электродами и сепаратором необходимо заливать электролитом. Во всем остальном подвид практически ничем не отличается от своего собрата. Накопители щелочного типа безопасны: они не взрываются и не приводят к пожарам. Для увеличения срока эксплуатации следует избегать глубоких зарядок. В среднем щелочные системы способны пережить порядка тысячи циклов разряда и заряда. Им не страшны высокие нагрузки, а цена радует.

Литиевые

Наиболее эффективно работают в случае заряда наполовину, в противном случае сокращается срок службы устройства, а с течением времени такой аккумулятор вообще перестает заряжаться. Срок службы вида составляет порядка пяти сотен циклов. Встроенный контроллер позволит производить зарядку правильно. Однако это не избавляет от неизбежной деградации элемента питания. Она обычно составляет порядка десяти процентов в течение каждого следующего года эксплуатации.

В настоящее время производством всевозможных видов электронакопителей Солнца занимаются общеизвестные производители промышленного оборудования. Среди них на русскоязычном рынке можно встретить германские модели от компании Bosh, Sonnenschein. С ними успешно конкурируют варианты от британской компании YUASA. В Штатах батареями занимается фирма S&D Technologies. Популярны китайские аналоги компаний Delta и Haza, тайваньские варианты APS.

Принцип действия накопителей энергии

Аккумулятор — устройство, позволяющее сохранять и отдавать ток. Принцип его действия построен на обратимости химических процессов. В общем случае, энергия сохраняется в положительно заряженном ионе составляющего вещества, который при подаче тока на батарею интегрируется в кристаллическую решетку графита, солей или оксидов металлов, с возникновением их химической связи.

В сущности, любой аккумулятор состоит из двух различных по материалам электродов, погруженных в электролит, облегчающий перемещение ионов с одного на другой. Направление движения тока задается свойствами самих металлов, используемых в качестве проводящих контактов. Обладающий большим удельным сопротивлением становится катодом, меньший — анодом. В техническом сленге первый называется минусом питания, второй плюсом.

При заряде батареи основа анода растворяется, с переносом ионов, содержащих два электрона на катод. При разряде происходит обратная реакция, с освобождением частиц энергии и восстановлением изначального металла анода. Конечно, цикл не бесконечен, так как в любом случае происходят потери материала в процессе химических реакций. Максимальное количество периодов заряда и разряда — одна из главных характеристик батареи, которая непосредственно зависит от использованных в ней металлов для основы электрода и катода. Важна и скорость прохождения реакции, а также побочные эффекты, происходящие в их процессе. К примеру, нагрев — чем большим током происходит заряд аккумулятора, тем быстрее идет реакция переноса, во время которой электролит нагревается, так как через него проходит большее количество заряженных частиц. Слишком большие значения токов могут вызвать закипание проводящего вещества, в результате которого произойдет выделение газов, в свою очередь, разрушающих корпус батареи.

Емкость аккумулятора, как еще одна из главных его характеристик, определяется площадью анода и катода. Чтобы увеличить ее, множество связанных пластин, выполненных из металлов обоих контактов, чередуются внутри батареи, разделяемые нейтральной прослойкой, не мешающей перемещению ионов.

Расчет аккумуляторов для солнечной электростанции

Далее перейдем к расчёту ёмкости аккумуляторной батареи для солнечных панелей. Их количестов и емкость должна быть такой, чтобы энергии которая в них запасается хватило на темное время суток, стоит учесть что ночью потребление электроэнергии минимально, по сравнению с дневной активностью.

Аккумулятор на 100А.ч. запасает примерно 100А * 12В = 1200Вт. (лампочка на 100Вт. проработает от такого акб 12 часов). Так если за ночь вы потребляете 2,4кВт.ч. электричества, то вам необходимо установить 2 АКБ по 100А.ч. (12В), но тут стоит учитывать что аккумуляторы нежелательно разряжать на 100%, а лучше не более 70%-50%. Исходя из этого получаем, что 2 АКБ по 100А.ч. будут запасать 2400 * 0,7 = 1700Вт.ч. Это верно при разряде не большими токами, при подключении мощных потребителей происходит просадка напряжения и емкость по факту уменьшается.

Если вы хотите рассчитать, какая емкость аккумулятора нужна к солнечной батари, ниже приводим таблицу соответствия (для системы 12В.):

  • Солнечная батарея 50Вт. — АКБ 20-40А.ч.
  • 100Вт. — 50-70А.ч.
  • 150Вт. — 70-100А.ч.
  • 200Вт. — 100-130А.ч.
  • 300Вт. — 150-250А.ч.

Принцип действия накопителей энергии

Аккумулятор — устройство, позволяющее сохранять и отдавать ток. Принцип его действия построен на обратимости химических процессов. В общем случае, энергия сохраняется в положительно заряженном ионе составляющего вещества, который при подаче тока на батарею интегрируется в кристаллическую решетку графита, солей или оксидов металлов, с возникновением их химической связи.

В сущности, любой аккумулятор состоит из двух различных по материалам электродов, погруженных в электролит, облегчающий перемещение ионов с одного на другой. Направление движения тока задается свойствами самих металлов, используемых в качестве проводящих контактов. Обладающий большим удельным сопротивлением становится катодом, меньший — анодом. В техническом сленге первый называется минусом питания, второй плюсом.

При заряде батареи основа анода растворяется, с переносом ионов, содержащих два электрона на катод. При разряде происходит обратная реакция, с освобождением частиц энергии и восстановлением изначального металла анода. Конечно, цикл не бесконечен, так как в любом случае происходят потери материала в процессе химических реакций. Максимальное количество периодов заряда и разряда — одна из главных характеристик батареи, которая непосредственно зависит от использованных в ней металлов для основы электрода и катода. Важна и скорость прохождения реакции, а также побочные эффекты, происходящие в их процессе. К примеру, нагрев — чем большим током происходит заряд аккумулятора, тем быстрее идет реакция переноса, во время которой электролит нагревается, так как через него проходит большее количество заряженных частиц. Слишком большие значения токов могут вызвать закипание проводящего вещества, в результате которого произойдет выделение газов, в свою очередь, разрушающих корпус батареи.

Емкость аккумулятора, как еще одна из главных его характеристик, определяется площадью анода и катода. Чтобы увеличить ее, множество связанных пластин, выполненных из металлов обоих контактов, чередуются внутри батареи, разделяемые нейтральной прослойкой, не мешающей перемещению ионов.

Расчет количества солнечных батарей и их мощности

Так как солнечные панели вырабатывают электрическую энергию только в светлое время суток, то это необходимо учесть в первую очередь, так же стоит понимать, что выработка в пасмурные дни и зимой очень сильно снижается, и может составлять 10-30 процентов от мощности панелей. Для простоты и удобства мы будем делать расчет с апреля по октябрь, по времени суток основная выработка идет с 9 до 17 часов, т.е. 7-8 часов в день. В летнее время интервалы конечно будут больше, с восхода до заката, но в эти часы выработка будет значительно меньше номинала, поэтому мы усредняем.

Итак 4 солнечные батареи мощностью 250Вт. (всего 1000Вт). За день выработают 8кВт.ч энергии, т.е. в месяц это 240кВт.ч. Но это идеальный расчет, как мы говорили выше, в пасмурные дни выработка будет меньше, поэтому можно лучше взять 70% от выработки, 240 * 0,7 = 168 кВт.ч. Это усредненный расчет без потерь в инверторе и аккумуляторных батареях. Так же это значение можно применить для рассчета сетевой солнечной электростанции где не используются аккумуляторные батареи.
