Зависимая и независимая система отопления: схема присоединения, промывка

Плюсы независимых систем

Уже на подступе к основным потребителям домашней сети водоснабжения обеспечивается целый комплекс подготовительных мер, обеспечивающих распределение, фильтрацию и настройку давления теплоносителя. Все нагрузки ложатся не на конечное оборудование, а на теплообменник с гидробаком, которые непосредственно принимают ресурсы от магистрального источника. Подобная подготовка ресурса практически невозможна в частном порядке при эксплуатации систем зависимого отопления. Присоединение независимого контура к тому же позволяет рационально расходовать и воду для питьевых нужд оптимальной очистки. Потоки разделяются по целевому назначению и на каждой линии могут предусматривать отдельный уровень подготовки, соответствующий технологическим требованиям.

Естественная циркуляция

Достоинства естественной циркуляции заключаются в том, что не нужен циркуляционный насос, а значит, и подвод электроэнергии на которой он работает. Так как система не очень сложна, надежность ее высокая. Также она безопасна.

Но есть и недостатки.

Трубы в системе отопления с естественной циркуляцией воздуха должны иметь большой диаметр, чтобы теплоноситель, проходя по ним, испытывал меньшее сопротивление. Особенности монтажа этих труб таковы, что они не всегда выглядят эстетично в сборе. И, пожалуй, главным минусом этой системы отопления является то, что она не пригодна для использования в больших зданиях. Но в частных домах она функционирует нормально, как и попутная система отопления, и система отопления двухтрубная тупиковая.

Плюсы зависимых отопительных систем

Кроме уже упомянутой надежности и снижения затрат на обслуживание (как минимум со стороны пользователя), можно подчеркнуть достаточно высокую производительность и стабильное поддержание температуры горячей воды на среднем уровне от 95 ºС до 105 ºС. При этом как зависимая, так и независимая система отопления одинаково может регулировать тепловой режим. Только в первом случае за эту регуляцию будут отвечать коммунальные службы, интегрирующие в системы распределения радиаторы для размешивания воды с разными температурами. Именно для многоквартирных зданий это оптимальное по производительности и финансовой целесообразности решение.

Гидроизоляция пола в квартире перед стяжкой: виды и детали монтажа

Минусы независимой отопительной системы

Разумеется, внедрение в инфраструктуру дополнительного регулирующего и контрольно-измерительного оборудования обойдется недешево. Если учесть и применение в качестве основного отопительного агрегата котла или радиатора с поддержкой насоса для циркуляции, то речь может идти о 500-700 тыс. руб. В этом отношении зависимые и независимые системы отопления расходятся коренным образом. К слову, зависимое подключение может и вовсе обходиться без ощутимых затрат. Другое дело, что в частном доме владельцы обычно вводят в сеть довольно производительные бойлеры и котлы. К тому же среди недостатков отмечают и высокие требования к безопасности. Это не значит, что автономный контур с несколькими слоями обвязки сам по себе представляет большую опасность, однако расширение сети с подключением к десятку промежуточных устройств накладывает на пользователя большую ответственность при эксплуатации системы.

Зависимые линии подключения теплоносителей сегодня воспринимаются как устаревшие, а независимые — как более функциональное, сбалансированное и эргономичное решение. Но какая система отопления подойдет, если речь идет о среднем частном доме с типовым объемом энергозатрат? Изначально можно ориентироваться на определенные конфигурации независимых систем, но не забывая о следующих нюансах:

• Если есть технические сложности обустройства отопительного оборудования, то более оправдана будет зависимая система.
• Если наблюдаются периодические отключения электроэнергии, то вместе с теплообменником придется приобрести и автономный генератор.
• Чем дольше длится отопительный период, тем более выгодным будет переход на зависимую систему.
• Для дач и в принципе малозатратных по тепловой энергии объектов при долгосрочной перспективе желательно делать выбор в пользу независимого подключения.

Система отопления независимого действия

Принципиальной особенностью этой системы является присутствие промежуточного коллекторного пункта. В жилых частных домах он может быть реализован как регулирующая станция (в том числе для понижения давления), но независимой эту схему делает интеграция теплообменника. Он выполняет функции рационального и сбалансированного перераспределения горячих потоков, также поддерживая при необходимости и оптимальный температурный режим. То есть при независимом присоединении системы отопления теплосеть как таковая не выступает прямым источником снабжения, а лишь направляет потоки к промежуточному технологическому пункту. Далее из него в соответствии с выполненными настройками в более точечном варианте может производиться снабжение и питьевой водой, и ГВС с отоплением и другими бытовыми нуждами.

Бренды дверных замков

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

• оборудование абонентского ввода простое и стоит недорого;
• системы отопления могут выдерживать большие температурные перепады;
• размер трубопровода в диаметре меньше;
• схема сокращает расход теплоносителя;

• невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

• неэкономичность;
• регулировка температурного режима значительно затруднена во время перепадов погоды;
• перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

• посредством прямого присоединения;
• с элеватором;
• с насосом на перемычке;
• с насосом на обратной или подающей линиях;

• смешанным способом (насос и элеватор).

Зависимая система отопления

Центральным звеном таких коммуникаций является элеваторный узел, через который выполняются задачи регуляции теплоносителя. От теплотрассы на распределяющий узел жилого дома вода подается по трубопроводу, а механический контроль производится системой входных задвижек и вентилей — типовая сантехническая арматура. На следующем уровне располагаются запорные механизмы, которые регулируют подачу горячей воды обратного и входного контуров. Причем система отопления в частном загородном доме может предусматривать по две врезки — на обратную линию и канал подачи. Далее уже за домашними врезками следует камера, в которой производится смешивание теплоносителей. Горячие потоки могут косвенно контактировать с водой в обратном контуре, передавая ей часть тепла. Резюмируя эту часть, можно заключить, что вода направляется в систему ГВС непосредственно из центральной теплотрассы.

Можно ли переделать одну систему в другую?

Теоретически это вполне возможно — как в одном направлении, так и в другом. В основном как раз модернизируют зависимые системы, но вполне может возникнуть и потребность в реконструкции независимой инфраструктуры. При этом наиболее рациональным вариантом, когда можно будет с разной степенью сохранить плюсы обеих систем, станет реализация независимой системы отопления с закрытыми входными контурами. Это значит, что те функции, которые в стандартной независимой схеме выполнял отдельный коллекторный блок с полным набором регулирующих агрегатов, в этом случае возьмут на себя точечно установленные устройства. На разных уровнях уже домашней сети перед подходом к потребителям можно выполнить врезку фильтров, компрессорных установок, распределителей, циркуляционных насосов и гидробака.

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

• Бункер и транспортерная лента,
  по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
• разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
• Котел верхнего горения
  способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Типы подключений

В зависимости от того, как подключаются отопительные приборы в системе, определяется ее тип. Одно-, двухтрубная и т.д. Есть кановская система отопления, например, гиперинверторная система отопления и др.

В двухтрубной системе радиаторы подключены параллельно.

Однотрубная отопительная система называется так потому, что радиаторы в ней подсоединены к одному трубопроводу.

Теплоноситель в такой системе отдает тепло всем ее радиаторам последовательно. В связи с этим, к последним в цепи приборам доходит теплоноситель со значительно меньшей температурой, чем имел изначально.

Однако этот существенный недостаток может быть устранен, если используется – байпас. По байпасу часть теплоносителя проходит, не поступая в радиатор.

Бывает так, что в «многоэтажках», для обогрева которых используется однотрубная система, людям, проживающим на нижних этажах, тепла не хватает, а на верхних этажах, напротив, с этим все в порядке.

В коллекторной системе радиаторы имеют подающий и обратный трубопроводы, соединение их осуществляется через распределительные коллекторы. Поэтому цельные трубы могут прокладываться к радиатору от распределительного коллектора. Благодаря чему, в случае, если проводка труб скрытая, надежность системы увеличивается.

Достоинства:

• Наблюдение за работой радиаторов с одного шкафа распределительного.
• Эстетичность.
• Целостность труб.

Недостатки:

• Необходимость монтажа большого количества труб.
• Невозможность обеспечения естественной циркуляции.
• Потребность в дополнительных приборах безопасности.

Как видно, зависимая и независимая система отопления, другие типы систем имеют свои плюсы и минусы. Выбор осуществляется уже, исходя из конкретных условий, в которых должна эксплуатироваться отопительная система.

О качестве оборудования, в принципе, может сказать марка, под которой оно изготовлено. Если производитель имеет хорошую репутацию, значит, качество продукции, выпускаемой им, – соответствующее.

Сравнение по надежности и долговечности

Практика эксплуатации технически сложных и многоуровневых систем показывает, что они менее ремонтопригодны и чаще должны подвергаться профилактическим осмотрам с обслуживающими мероприятиями. Нельзя сказать, что независимое подключение системы отопления снижает общий уровень надежности и безопасности (в некоторых случаях даже повышает), но тактика проведения ремонтно-восстановительных мероприятий должна быть на другом и более ответственном уровне.

Как минимум потребуется увеличение трудовых и временных ресурсов при обследовании теплообменника и примыкающей обвязки. Возможные неконтролируемые аварии на этом узле могут привести к повреждению трубопровода. Поэтому специалисты рекомендуют устанавливать несколько датчиков с контролем давления, температуры и герметичности. Новейшие коллекторные шкафы также предусматривают использование самодиагностических комплексов для постоянного мониторинга состояния системы. Что касается закрытой отопительной инфраструктуры, то для нее подобная контрольно-измерительная арматура тоже лишней не будет, но в этом случае ее необходимость не так высока.

Терминология

Вначале избавимся от путаницы.

Энергонезависимость
— это способность отопительного оборудования работать в отсутствие электроэнергии. Способность, несомненно, приятная, но мы сейчас говорим не о ней. Впрочем, эту тему мы тоже затронем.

Чем отличаются независимая и зависимая система отопления? Схемой подключения к теплотрассе.

Зависимая схема

Представьте себе обычного жилого дома. Как он устроен?

• Входные задвижки отсекают элеватор от трассы.
• За ними на подаче и обратке врезаны задвижки или вентиля, через которые с подающего или обратного трубопровода может быть запитано горячее водоснабжение.

• После врезок ГВС мы видим собственно элеватор — сопло с камерой смешения. Струя более горячей воды с высоким давлением из прямого трубопровода подогревает часть воды обратки и вовлекает ее в повторную циркуляцию.
• Наконец, домовые задвижки отсекают систему отопления. Летом они закрыты, зимой — открыты.

Ключевая особенность, которой обладает зависимая схема отопления — вода поступает в системы отопления и водоснабжения непосредственно из теплотрассы.

Независимая схема

А теперь представим другую схему:

• Вода из подающего трубопровода поступает в обратный, по дороге отдавая энергию теплообменнику. Вода, повторимся, не используется для нужд отопления и ГВС.
• В тот же теплобменник, но в другой его контур подается питьевая вода из водопровода. Она нагревается и поступает в систему отопления. Ее же можно использовать для хознужд.

Собственно, нами исчерпывающе описана независимая схема присоединения системы отопления.

Сравнение решений

Зависимая схема присоединения отопления имеет, в сущности, всего одно достоинство, но весьма важное — дешевизну реализации. Элеваторный узел для небольшого коттеджа можно собрать своими руками из ширпотребной запорной арматуры

Заметна на фоне разводки батарей по дому будет лишь цена изготовления сопла — единственной эксклюзивной делали, диаметр которой определяет тепловую мощность элеватора.

Что в активе независимой схемы?

Несравненно более гибкая регулировка температуры .
Достаточно лишь уменьшить поток теплоносителя через теплообменник — и в доме станет холоднее.

• Практическое следствие гибкой подстройки отопления под нужды дома — экономичность.
  Относительно зависимой системы она оценивается в 10-40 процентов.
• Наконец, главное: в зависимой системе мы вынуждены пользоваться водой с большим количеством загрязнений.
  Она несет песок, окалину и массу минеральных солей.

О применении воды в качестве питьевой речь не идет, больше того — в некоторых регионах горячей водой из-под крана нежелательно даже мыться. Независимая схема дает возможность использовать в качестве теплоносителя очищенную воду или и вовсе незамерзающие теплоносители.

Для нужд ГВС не представляет проблем нагревать питьевую воду.

Минусы зависимых отопительных систем

Из негативных сторон эксплуатации подобных систем отмечают следующие:

• Интенсивное загрязнение рабочих контуров окалиной, грязью, ржавчиной и всевозможными примесями, которые вполне могут попадать и в потребительское оборудование.
• Более высокие требования к проведению ремонтных мероприятий. Дело в том, что зависимые и независимые системы отопления в подобных случаях требуют подключения специалистов разного уровня. Одно дело — производить ремонт на магистральной линии раз в год, а другое — ежемесячно выполнять комплексный осмотр обвязки элеваторного узла в домашних условиях.
• Возможны гидроудары. Неправильное подключение коммуникаций или чрезмерно высокое давление в контуре может привести к разрывам труб.
• Низкое базовое качество теплоносителя по составу.
• Сложности контроля и управления. На технологических станциях коммунального водяного отопления процесс обновления той же запорной арматуры идет довольно медленно, отсюда могут возникать нарушения в балансах давления.

Сравнение по степени зависимости от электроснабжения

Под энергонезависимостью в данном случае понимается именно отсутствие электричества. Иными словами, насколько коммуникации смогут продолжить свою работу, если по тем или иными причинам будет отключен свет. Есть ли в принципе отличия зависимой и независимой систем отопления в этом аспекте, ведь обе инфраструктуры могут предусматривать эксплуатацию энергоемких котлов? Действительно, на практике чаще всего обе системы равны в этом отношении, но сама по себе схема зависимого подключения к центральной теплосети вполне может обходиться без электрооборудования и снабжать потребителя круглый год даже без света — разумеется, если не будут наблюдаться сбои другого рода. В случае независимой системы даже в минимальном оснащении то же наличие коллекторного узла с автоматикой с большей вероятностью сделает систему нерабочей или урезанной в функционале на аварийный период в электросети.

Классификация

Системы теплоснабжения подразделяются на:

• Централизованные
• Местные (их еще называют децентрализованными).

Они могут быть водяными

ипаровыми. Последние используются в наши дни не часто.

Местные системы теплоснабжения

Здесь все просто. В местных системах источник тепловой энергии и ее потребитель находятся в одном здании или очень близко друг к другу. Например, в отдельном доме установлен котел. Нагретая в этом котле вода в последствии используется для удовлетворения нужд дома в отоплении и горячей воде.

Централизованные системы теплоснабжения

В централизованной системе теплоснабжения источником тепла служит или котельная, которая вырабатывает тепло для группы потребителей: квартал, район города или даже весь город.

При такой системе тепло транспортируется к потребителям по магистральным тепловым сетям. От магистральных сетей теплоноситель подается в центральные тепловые пункты (ЦТП) или индивидуальные тепловые пункты (ИТП). От ЦТП тепло уже по квартальным сетям поступает в здания и сооружения потребителей.

По способу подключения системы отопления системы теплоснабжения подразделяются на:

Зависимые системы — теплоноситель от источника тепловой энергии (ТЭЦ, котельная) поступает непосредственно к потребителю. При такой системе в схеме не предусмотрено наличие центральных или индивидуальных тепловых пунктов. Выражаясь простым языком, вода из тепловых сетей поступает напрямую в батареи.

Независимые системы — в этой системе присутствуют ЦТП и ИТП. Теплоноситель, циркулирующий по тепловым сетям, нагревает воду в теплообменнике (1й контур — красные и зеленые линии). Нагретая в теплообменнике вода циркулирует уже в системе отопления потребителей (2 контур — оранжевые и синие линии).

По способу присоединения системы горячего водоснабжения системы теплоснабжения подразделяются на:Открытые. В открытой системе теплоснабжения вода для нужд ГВС отбирается непосредственно из тепловой сети. К примеру, зимой вы пользуетесь отоплением и горячей водой «из одной трубы». Для такой системы справедлив рисунок зависимой системы теплоснабжения.

1. 2. 3.

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

Одновременно схемы обустройства систем теплообеспечения бывают:

• централизованными — ими обслуживаются целые жилые районы или населенные пункты;
• местными – для обогрева одного строения или группы зданий.

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Сравнение по эргономике

Собственно, все вышеперечисленные недостатки независимых систем обуславливаются стремлением пользователей получить и удобное в эксплуатации, и экономичное средство отопления. Как это достигается? Именно за счет промежуточного контрольно-распределительного узла, подключенного к теплообменнику. Основные отличия независимых и зависимых систем отопления в плане управления сводятся к тому, что в первом случае предоставляется более широкий набор возможностей для тонкой настройки параметров работы ГВС. В частности, средства автоматического контроля позволяют программировать распределение тепла в заданных объемах и по намеченным контурам на определенные временные интервалы — от часов и суток до недель.

Значения коэффициентов смешения

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле-ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле-ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по-мощью элеватора не может быть выполнено по следующим при-чинам: напор в месте присоединения недостаточен для нормаль-ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G 2 =1.1G 1 , а на-пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп-ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G 3 = 1,1 (1 + U)G 1 ,а напор должен быть равен:

H нас =1.15h+h n

где h — сопротивление системы отопления; h n — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при-соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав-ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С 3 = 1,1 (1 + U)G 1 а напор должен иметь значение, обеспечивающее требуемое дав-ление в обратном трубопроводе.

Независимое присоединение (е). Если давление в обрат-ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы-сотой 12 этажей и более. Независимая схема основана на отделе-нии системы отопления от тепловой сети с помощью теплообмен-ника, вследствие этого давление в тепловой сети не может пере-даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на-сосов типа К и КМ. Подачу насоса определяют по формуле

G=Q/C(T 11 -T 22)

где Q — мощность системы отопления, кДж/ч (Гкал/ч); С — теп-лоемкость воды, Дж/(кг·ч); T 11 ,T 22 — расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Потребный напор насоса должен быть равен Н = 1ДМ {пш к—сопротивление системы отопления). При выборе напора сле-дует стремиться к минимальному запасу в расходе и напоре. В про-тивном случае из-за повышенных расходов воды в системе отоп-ления (скорость выше допустимой) возникает шум. Независимую систему отопления, как правило, оборудуют расш ирительным со-судом. Утечки воды из системы отопления восполняются из сети автоматически по уровню воды в расширительном баке.

Система отопления в доме – едва ли не самая главная в жизнеобеспечении и достижении необходимой степени комфорта для жильцов. Без приемлемой температуры в доме никто не будет жить или чувствовать себя уютно, поэтому главная задача отопительной системы – обеспечить тепловой комфорт проживающих в доме жильцов

Неважно, подключен ли дом к центральному отоплению или имеет это автономная отопительная система – схемы отопления реализуются как зависимая и независимая. Сегодня независимая система отопления более популярна, но нужно знать, почему, чтобы обеспечить более эффективную и бесперебойную подачу тепла в радиаторы во всех помещениях

Сравним обе этих схемы, чтобы сделать соответствующие выводы.

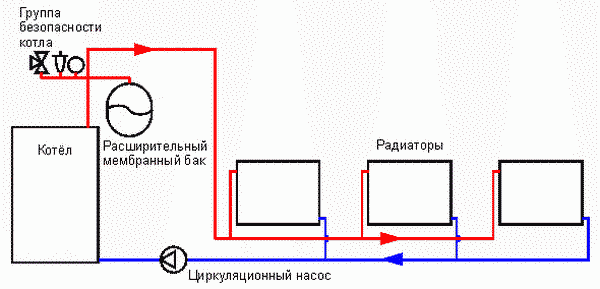

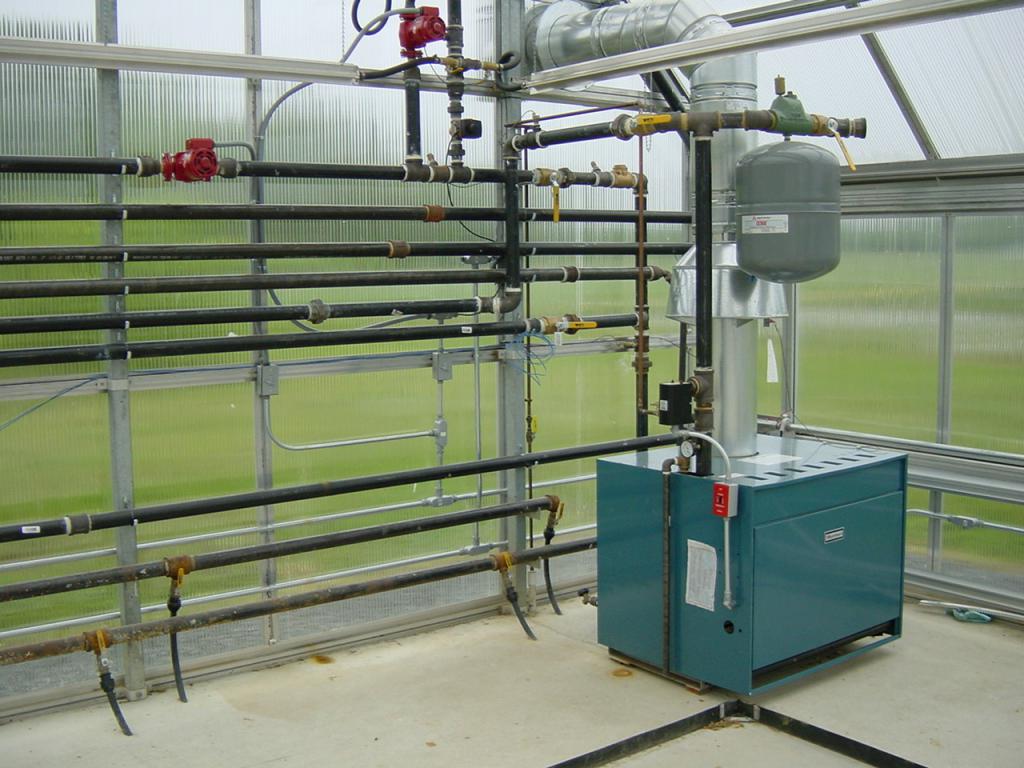

Принудительная циркуляция

Для работы отопительной системы с принудительной циркуляцией необходим насос, благодаря которому эта циркуляция обеспечивается.

Достоинства данной системы состоят в том, что она может иметь весьма эстетичный внешний вид. На материалы не требуется слишком больших затрат.

Минусы системы в том, что ей необходимы дополнительные приборы, обеспечивающие безопасность ее функционирования, а также потребность в электрической энергии, без которой работать она не будет.

Циркуляционный насос иногда даже включается в схему системы с естественной циркуляцией. Делается это для того, чтобы на начальном этапе протапливания дома радиаторы прогревались быстрее и равномернее.

Недостатки

Заключение

Мы разобрались, сколько розеток нужно устанавливать в каждом из основных помещений для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждом помещении, по возможности, желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или какого-нибудь аппарата для хозяйственных работ обойтись без удлинителей.

Ознакомившись с этой статьей, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством точек электропитания, необходимым для вашей квартиры, и местами, где следует их устанавливать.
