Водяной насос «Агидель» — модели и характеристики

Как и где установить устройство

Устанавливать насосы следует в контейнерах либо подсобных помещениях, каковые защищают их от прямых солнечных лучей, мусора и попадания влаги. Для уменьшения сопротивления воды агрегаты располагают максимально близко к колодцу. Монтаж создают на ровную поверхность.

Потому, что агрегат «Агидель М» рекомендован по большей части для сезонной эксплуатации, то возможно установить его на оголовке колодца. В случае если имеется необходимость применять агрегат круглогодично, то установку создают в теплом помещении. Возможно кроме этого вырыть ниже уровня промерзания грунта яму. Обложить ее кирпичом либо забетонировать, утеплить и установить в том направлении насос.

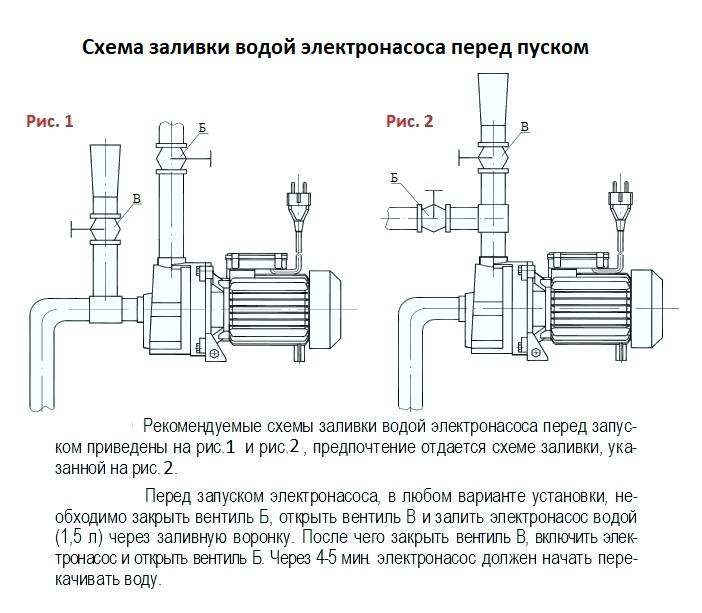

Для первичного заполнения насоса водой перед запуском реализовывают подключение к водяной трубе колонки. После этого перед улиткой насоса ставят запорную арматуру, а шланг от выходного патрубка агрегата опускают в емкость для воды, которую располагают рядом. В то время, когда начинают качать воду при помощи ручки колонки, вода под давлением попадает в насос и выходит через шланг в емкость. Дабы не было постоянного перемещения воды через насос, при эксплуатации колонки перекрывают запорный вентиль.

Еще одна особенность монтажа – подключение к электропитанию. Потому, что провод от насоса длиной всего 1,5 м, а удаление насоса от ближайшей розетки намного больше, то лучше заменить «родной» провод на другой, нужной длины. Проложить провод направляться так, дабы не было возможности споткнуться об него либо случайно повредить.

Перед началом эксплуатации и монтажа насосов ТМ «Агидель» направляться пристально прочесть инструкцию. Лишь исполнение всех требований и рекомендаций обеспечит продолжительную и надежную работу агрегата.

Внешняя и внутренняя стороны

При покупке насоса обязательно обращайте внимание на его технические характеристики. Они указаны в паспорте и на упаковке. Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г

Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель

Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г. Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель.

Что касается технических характеристик, то они в основном являются универсальными для насосов этого класса, будь то агидель м или какая-то другая форма насоса. Мощность его составляет 370 Вт, напряжение сети — 220 В. Уровень забора воды составляет 2,9 кубометра в час, напор — 22 л.

Говоря о внешних характеристиках насоса, нужно заметить, что он сохранил свои данные еще с тех времен, когда был создан первый такой насос, это примерно 40 лет назад. В комплекте с ним идут сразу же все необходимые составляющие для забора воды — нипеля и клапаны.

Цвет насоса агидель 10 остается неизменным на протяжении тоже огромного количества времени, он представлен яркой коричневой окраской, также на нем находятся коричневые, но немного темнее по тону, колпаки.

Что касается типа данного технического приспособления, то он является поверхностным вертикальным насосом центробежного типа. Корпус его является алюминиевым, все материалы для деталей (как внутренних, так и внешних) производятся исключительно в России. Колпак его выполнен из полипропилена, а внутренняя обмотка — из медной проволоки диаметром 5 мм.

Прошедшие испытания показывают, что данное средство для выкачивания жидкости может служить без перебоя в течение 5-6 часов, не выключаясь. Для того, чтобы работать было удобнее и безопаснее, насос оснащен специальным термо-предохранителем. Это необходимо для того, чтобы, если вдруг произойдет сильный перегрев в процессе работы, насос автоматически отключался. Далее, после того, как произойдет остывание прибора, его работа продолжится. Дополнительным плюсом выбора именно насоса агидель является то, что срок гарантии его достаточно существенен, он составляет 30 месяцев.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

  1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
  2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
  3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
  4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

  1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
  2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
  3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
  4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Также снижение производительности вызывает:

  • частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
  • частично засоренная подъемная труба аппарата;
  • разгерметизация трубопровода;
  • неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

  • в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
  • произошел разрыв резиновой груши или диафрагмы в баке;
  • реле давления работает неправильно.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

  • произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
  • неисправен конденсатор запуска двигателя;
  • просело напряжение в сети;
  • заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Основные характеристики

Компактное устройство, работающее по центробежному принципу. Размещается на поверхности в вертикальном положении. Модель без эжектора предназначена для подъёма воды из колодцев глубиной до семи метров. А если с этим агрегатом использовать эжектор, эффективность насоса возрастёт вдвое, и хозяева смогут получать воду с глубины до 15 метров.

Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.

  • создаётся напор в 20 метров;
  • производительность – 2,9 кубометра в час;
  • мощность – 370 Вт.

Достоинства:

  • невысокая цена;
  • возможность применения на достаточной глубине при использовании эжектора;
  • простота в обслуживании и эксплуатации;
  • высокая надёжность;
  • невысокое энергопотребление.

агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).

Средняя цена от 4 500 рублей.

Это более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.

Включение насоса запускает вращение импеллера (рабочего колеса), которое создаёт вакуум и вызывает всасывание воздуха. Находящаяся в корпусе вода смешивается воздухом. Движение воды и воздуха создаёт зону разрежения, обеспечивающую всасывание жидкости через заборный шланг. Остатки воздуха выводятся через специальное техническое отверстие. Дальше агрегат функционирует как стандартный центробежный насос, действие которого было описано выше.

  • напор до 30 метров;
  • производительность – 3,3 кубометра в час;
  • мощность – 700 Ватт.
  • бюджетная стоимость;
  • продолжительный срок эксплуатации;
  • агрегат не боится сухого хода;
  • простота в техническом обслуживании;
  • надёжность.
  • нельзя использовать на глубине больше семи метров;
  • достаточно высокое энергопотребление.

Цена от 6 000 до 7 500 рублей.

Если сравнить технические данные, становится ясно, что второй насос обладает лучшей производительностью и способен создать больший напор. Основным достоинством модели первого типа является низкое энергопотребление (370 Ватт) и малый вес. С ним допускается использование эжектора, что актуально для владельцев скважин и колодцев глубиной в пятнадцать метров. Если мощность неосновной параметр выбора для хозяев при покупке насоса, можно смело приобретать более экономную и компактную модель. По качеству сборки и срокам эксплуатации агрегаты ничем не отличаются.

При установке насосов этой марки следует придерживаться трёх основных параметров:

  • плюсовой рабочей температуры;
  • максимально близкого расположения к источнику воды;
  • ровной поверхности для монтажа.

Очевидно, что идеальным решением будет обустройство утеплённой кессонной камеры с ровным дном. В таких условиях оборудование сможет работать даже в зимнюю стужу. А близкое расположение к скважине или колодцу требуется ввиду чувствительности оборудования к глубине – это показатель от 7 до 15 метров, в зависимости от модели и наличия эжектора.

Допускается установка непосредственно на оголовок скважины или крышку колодца (это неплохое решение для летнего использования). Кессон обустраивается в пяти или десяти метрах от дома ниже точки промерзания грунта.

Неплохим решением будет монтаж на специальном плоту, который затем опускается в колодец. Но в этом случае возникнет проблема с подключением электрического кабеля. Его необходимо удлинить и обеспечить гидроизоляцию. Стандартная длина кабеля составляет 1,5 метра.

Специалисты рекомендуют использовать «Агидель-10» для установки в кессон или монтажа на плотик с целью круглогодичного использования. А для сезонного пользования следует применять «Агидель-М» – агрегат, требующий доливания воды перед пуском и крайне чувствительный к низким температурам воздуха. Его можно установить на ровной поверхности у колодца или прикрепить на специальный кронштейн у оголовка скважины.

На зиму насос демонтируется, высушивается и заносится для хранения в тёплое помещение.

Правильный выбор

Если предлагается купить именно насос данной фирм, то при выборе его необходимо быть осторожным и в первую очередь посмотреть на его внешние характеристики

Так как в последнее время участились случаи подделки данного товара (как из Китая, так и из соседних государств), обращается внимание на то, что цвета корпуса и колпака насоса всегда остаются одними и теми же. Они не меняются и на крыльчатке под колпаком. Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения

Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами

Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения. Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами.

Заключительным важным отличием от аналогов и от подделок является то, что роторный вал насоса создается из нержавеющей стали. Это и позволяет использовать устройство максимально долго, так как никакая коррозия ему не страшна. Во всех остальных аналогах используется обычная 45 сталь, которая спустя короткий промежуток времени начнет ржаветь, соответственно,все болты тоже проржавеют, и вы не сможете разобрать устройство, чтобы осуществить ремонт, даже если используется правильная схема подключения устройства агидель 10.

Все эти факторы указывают на то, что стоимость насоса является достаточно высокой.

Если вы видите на прилавке магазина насос за существенно низшую цену, значит это некачественный товар.

Глубина подъема воды данного насоса — до 8 м. В то время, когда насос не используется, рекомендуется убирать его в сухое теплое место. Конечно же, можно оставить и в прохладном помещении, но это сократит срок его службы. При соблюдении всех рекомендаций производителя на следующий сезон (весной) вы сможете снова пользоваться насосом агидель 10 в полной мере, как-будто вы приобрели его совсем недавно. Если вдруг в двигатель попадет вода, может случиться возгорание двигателя, в результате осуществление подключения станет невозможным и придется менять насос.

Если вы являетесь садоводом-любителем или профессиональным огородником, необходимо качественно и тщательно подбирать насос. Если вы решите сэкономить и заплатите цену немного ниже, чем та, что была указано ранее, вам могут продать подделку. В результате вам придется покупать новое оборудование, например, подшипники.

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

  1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
  2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
  3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

  • рабочее колесо или винт/шнек;
  • электродвигатель;
  • штанга;
  • сальниковые блоки;
  • соединительные муфты;
  • подшипники.

К основным узлам вибрационных аппаратов относятся:

  • корпус рабочей части;
  • блок привода;
  • электрическая катушка;
  • поршень;
  • диафрагма;
  • клапан
  • амортизатор;
  • упор;
  • муфта.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

  • Открывается кран насоса;
  • Отводной шланг опускают в емкость, наполненную водой;
  • Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
  • Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

  1. Демонтируется верхняя часть защитного кожуха насоса;
  2. Снимается уплотняющая прокладка и нагнетающая улитка;
  3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
  4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
  5. Меняется сальник и (если необходимо) уплотнительная прокладка;
  6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.

Насос Агидель М

Устройство Агидель М уступает по мощности, но имеет свои особенности:

Приемный клапан насоса Агидель м следует размещать на расстояние не более 0,35 м от дна источника, чтобы не всасывались грязь и песок.

Устанавливать водяную помпу рекомендуется на жесткой ровной площадке. Также рекомендуется соорудить защиту для насоса от воздействия осадков и солнечных лучей.

Также в систему Агидель М следует предварительно залить воду. Сделать это можно с помощью ручной колонки.

Насос Агидель 10

Особенности данного устройства следующие:

Сфера применимости водяных помп Агидель не очень широкая, но достаточная для удовлетворения основных нужд:

При использовании помповой машины Агидель любой модели следует помнить, что чем меньше расстояние от насоса до источника воды, тем эффективнее будет работать агрегат.

Общая конструкция:

Особенности насосов Агидель

Водяной насос Агидель не требует полного погружения, достаточно опустить в воду всасывающие рукава. Устройство безопасно в использовании, так как провода находятся не в воде.

В верхней части насоса на крышке размещены вентиляционные отверстия, через которые происходит воздухообмен. Под крышкой размещена крыльчатка вентилятора, предназначенная для охлаждение электродвигателя.

Устройства не предназначены для эксплуатации в зимнее время. Но если другого варианта подачи воды нет, следует по возможности перенести его в помещение с температурой выше 0 оС. Также можно выкопать яму, забетонировать, утеплить ее и поставить туда насос.

Корпус и крыльчатка выполнены из особого алюминиевого сплава, который рекомендован для контакта с пищевыми продуктами. Несмотря на то, что насосы Агидель приспособлены для работы в открытых водоемах, рекомендуется дополнительно устанавливать донный фильтр. Так устройство прослужит дольше.

Правила эксплуатации

Водяные насосы Агидель следует использовать только при плюсовой температуре окружающей среды.

Устройство обязательно следует заземлить.

Не допускать холостого хода. Следует изначально произвести заливку воды.

Не дотрагиваться к корпусу работающего насоса.

Следить, чтобы в электродвигатель не попала вода.

Не допускать работы аппарата с химическими веществами.

Как устранить неисправности

Если водяной насос Агидель на гарантии, то при выявлении неисправности следует обратиться к поставщику или в место приобретения устройства. Если же гарантия закончилась, некоторые неисправности можно устранить самостоятельно.

Протечка воды в дренажном отверстии

При данной неисправности следует заменить сальники. Для этого потребуется выполнить следующие действия:

Снять кожух — открутить 3 болта в верхней части корпуса.

Снять корпус электрического двигателя — выкрутить 4 болта.

Отсоединить улитку, которая крепится, также на 4-х болтах.

Снять резиновую прокладку.

Выкрутить гайку крепления крыльчатки.

Достать ось якоря.

В крыльчатке найти сальники, аккуратно извлечь их и заменить.

Собрать в обратном порядке.

Слабый напор

Если подача воды слабая или рывками, это может происходить из-за неподходящего водозаборного шланга. Внутри резиновых рукавов может образовываться разряженный воздух, который сжимает стенки шланга, что препятствует поступлению воды. Рекомендуется применять армированный рукав с пластиковой спиралью.

Внимание! Остерегайтесь подделок

В связи с тем, что вместо новых насосов Агидель часто продают старые модели или подделки, производитель указывает на ряд особенностей во внешнем виде устройства, на которые следует обратить внимание, чтобы не быть обманутым при покупке:

Упаковка. Оригинальный насос поставляется в коробке из жесткого картона, на которой указаны данные изготовителя.

Цвет оригинального устройства темно-оранжевый, а колпачка — коричневый.

Провод насоса только с конденсаторной коробкой.

Серийный номер, выдавленный на крышке, должен совпадать с номером в гарантийном талоне.

Болты соединений в нижней части шестигранные, а верхней — винты со шлицевой головкой.

Корпус должен быть выполнен из металла, а не из пластика.

Видео про насос Агидель

Изготовитель насосов Агидель обозначает срок службы своих устройств — 5 лет и дает гарантию на 30 месяцев. На практике, если насос Агидель эксплуатировался должным образом согласно инструкции, то следует лишь изредка смазывать детали и периодически чистить аппарат.

Ремонт насоса Агидель, замена сальника

Вот здесь — www.stroyopyt.ru/?blog=61 я на днях писал о небольшой проблеме с моим насосом Агидель-М. Износился сальник, или манжета, уплотняющая вал двигателя в месте присоединения водяной помпы. Сальники я успешно нашел на Чеховском рынке в Казани, купил сразу 6 штук. В насосе их два, менять проще парой, ну и правильно наверное тоже парой, хотя бывает меняют только один. Про фотоаппарат я вспомнил только после того, как разобрал насос и выковырял оба сальника, но тем не менее, по следующим фотографиям все должно быть понятно.

Вот насос Агидель со снятой помпой, мотор перевернут вниз.

Для замены сальника сверху насоса ничего откручивать не нужно, нужно снять нижнюю площадку, открутив 4 болта на 13 (удобнее торцевой головкой на трещотке) После надо вывернуть гайку на 13, крепящую крыльчатку к валу двигателя. Гайка расположена в глубоком узком колодце. так что обязательно потребуется торцевой ключ (головка), причем узкий. Ниже для сравнения обычная головка под обычный же вороток. Такая не пройдет в узкий колодец. В руке у меня подходящая головка, нашлась в закромах. Она под тонкий вороток, миллиметров 6-7.

Ну вот, открутили крыльчатку, после остается только выкрутить 4 винта, которыми помпа крепится к корпусу насоса, и сдернуть эту самую помпу.

Далее надо определиться, меняем оба сальника или только один, если оба, то просто выбиваем их из посадочного места. Можно сделать это опять-таки головкой подходящего диаметра, или же сделать выколотку из дерева. У меня нашлась головка

На фото уже запрессованы новые сальники, поэтому они такие чистые и черные. Старые выглядят вот так:

Если меняем только один сальник, то верхний (наружный) придется выковыривать с нижней стороны помпы. Между сальниками находится пластиковая втулка сложной формы, не повредите ее.

Новые сальники надо запрессовать на место по одному. Понадобятся тиски. Берем первый сальник, находим подходящий предмет, круглый, диаметром равный сальнику.

и запрессовываем его аккуратно на посадочное место. Потом вкладываем пластиковую втулку и запрессовываем второй сальник. Ну и все, надевает помпу на мотор, прикручиваем ее, закрепляем крыльчатку и собираем все вместе с нижним кожухом.

Далее включаем насос, убеждаемся, что течь из дренажного отверстия прекратилась, насос перестал хватать воздух и работает как надо. Бинго.

PS Не зря я купил этих сальников про запас. Один все-таки испортил, пока пытался затолкать его без тисков. С правильным инструментом работы здесь на полчаса

Добавить эту страницу в соц. сети:

Текущий рейтинг статьи: 17

Вы можете поставить свою оценку, нажав на соответствующую стрелку:

Перейти в раздел:

выбил сальники а какой стороной вставлять их не запомнил. подскажите.благодарю. мой №89323441832

На фото все есть, если внимательно приглядеться. Особенно последние две фотографии

ОГРОМНАЯ ПРОСЬБА к заводу изготовителю ДОУКОМПЛЕКТОВЫВАТЬ своё изделие (электронасос) инструментом, НЕОБХОДИМЫМ при ЗАМЕНЕ СТАРЫХ сальников на НОВЫЕ — при их (инструментов) НАЛИЧИИ ВСЯ процедура по ЗАМЕНЕ собственными силами пользователя СТАРЫХ сальников на НОВЫЕ УКЛАДЫВАЕТСЯ в каких то 30 минут. ОДНАКО на практике же в реале — ВВИДУ ОТСУТСТВИЯ у пользователя НЕОБХОДИМЫХ интсрументов — УХОДИТ на это мероприятие (ЗАМЕНА СТАРЫХ сальников на НОВЫЕ) 1-3 дня (и БОЛЕЕ. ) — пользователь ПРОСТО ИЩЕТ (матерясь и матюкаясь) ОТСУТСТВУЮЩИЙ инструмент. НЕУЖЕЛИ это ТАК СЛОЖНО — ДОУКОМПЛЕКТОВАТЬ электронасос копеешными инструментами. СКОЛЬКО нервов и времени сэкономится у потребителей.

Евгений, полностью вас поддержу. Но, к сожалению, завод изготовитель никогда этого не прочитает, а если и прочитает, то даже не поморщится

Оставьте свой комментарий:

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
