Калориферы водяные для приточной вентиляции

Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.

Содержание

Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.

Воздухонагреватель водяной: принцип работы и конструкция

Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.

Смотреть корзину В корзину / Детали

8 100 ₽ОтложитьОтложить Сравнить

  • Смотреть корзину Детали

Смотреть корзину Детали

Смотреть корзину В корзину / Детали

Нагреватель

Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.

Трубки

Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.

Установка

Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.

Расчет мощности калорифера

Определимся с исходными данными, которые понадобятся, чтобы правильно подобрать мощность нагревателя для вентиляции:

  1. Объём воздуха, который будет перегоняться за час (м3/ч), т.е. производительность всей системы – L.
  2. Температура за окном. – tул.
  3. Температура, до которой нужно довести нагрев воздуха – tкон.
  4. Табличные данные (плотность воздуха определённой температуры, теплоёмкость воздуха определённой температуры).

Инструкция для расчета с примером

Шаг 1. Расход воздуха по массе (G в кг/ч).

Формула: G = LxP

Где:

  • L – расход воздуха по объёму (м3/ч)
  • P – плотность воздуха по среднему.

Пример: С улицы поступает воздух -5° С, а на выходе нужна t +21°С.

Сумма температур (-5) + 21 = 16

Среднее значение 16:2 = 8.

По таблице определяется плотность этого воздуха: P = 1,26.

Плотность воздуха в зависимости от температуры кг/м3

-50-45-40-35-30-25-20-1510--5+5+10+15+20+25+30+35+40+45+50+60+65+70+75+80+85
1,581,551,511,481,451,421,391,371,341,321,291,271,251,231,201,181,161,151,131,111,091,061,041,031,011,00,99

Если производительность вентиляции 1500 м3/ч, то расчёты будут следующие:

G = 1500 х 1,26 = 1890 кг/ч.

Шаг 2. Расход теплоты (Q в Вт).

Формула: Q = GxС x (tкон – tул)

Где:

  • G – расход воздуха по массе;
  • С – удельная теплоёмкость входящего с улицы воздуха (табличный показатель);
  • tкон – температура до которой нужно прогреть поток;
  • tул – температура входящего с улицы потока.

Пример:

По таблице определяем С для воздуха, температурой -5° С. Это 1006.

Теплоемкость воздуха в зависимости от температуры, Дж/(кг*К)

-50-45-40-35-30-25-20-1510--5+5+10+15+20+25+30+35+40+45+50+60+65+70+75+80+85
101310121011101010101009100810071007100610051005100510051005100510051005100510051005100510061006100710071008

Подставляем данные в формулу:

Q = (1890/3600*) х 1006 х (21 – (-5)) = 13731,9** Вт

*3600 – это час, переведённый в секунды.

**Получившиеся данные округляются в большую сторону.

Результат: для нагрева воздуха от -5 до 21 °С в системе производительностью 1500м3, требуется калорифер мощностью 14 кВт

Существуют онлайн калькуляторы, где введя производительность и температуры можно получить примерный показатель мощности.

Лучше предусмотреть запас мощности (на 5-15 %), поскольку производительность оборудования со временем часто снижается.

Вычисление поверхности нагрева

Чтобы рассчитать площадь нагреваемой поверхности (м2) вентиляционного калорифера, используют следующую формулу:

S = 1,2 Q : (k (tжид. – t возд.)

Где:

  • 1,2 – коэффициент остывания;
  • Q – расход теплоты, который мы уже вычислили ранее;
  • k – коэффициент теплоотдачи;
  • tжид. – средний показатель температуры теплоносителя в трубах;
  • tвозд – средняя температура потока, поступающего с улицы.

K (теплоотдача) – это табличный показатель.

Средние температуры вычисляются путём нахождения суммы поступающей и желаемой температуры, которую нужно разделить на 2.

Получившийся результат округляется в большую сторону.

Знание площади поверхности нагревателя для вентиляции может понадобиться при подборе нужного оборудования, а также для закупки нужного количества материалов при самостоятельном изготовлении элементов системы.

Особенности расчета паровых калориферов

Как уже говорилось, калориферы используются одинаковые для водяного отопления и для применения пара. Расчёты осуществляются по тем же формулам, только расход теплоносителя вычисляется по формуле:

G = Q: m

Где:

  • Q – расход теплоты;
  • m– показатель теплоты, выделяемой при конденсации пара.

А скорость движения пара по трубам не берётся в расчёт.

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

  • с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
  • с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
  • электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

  1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

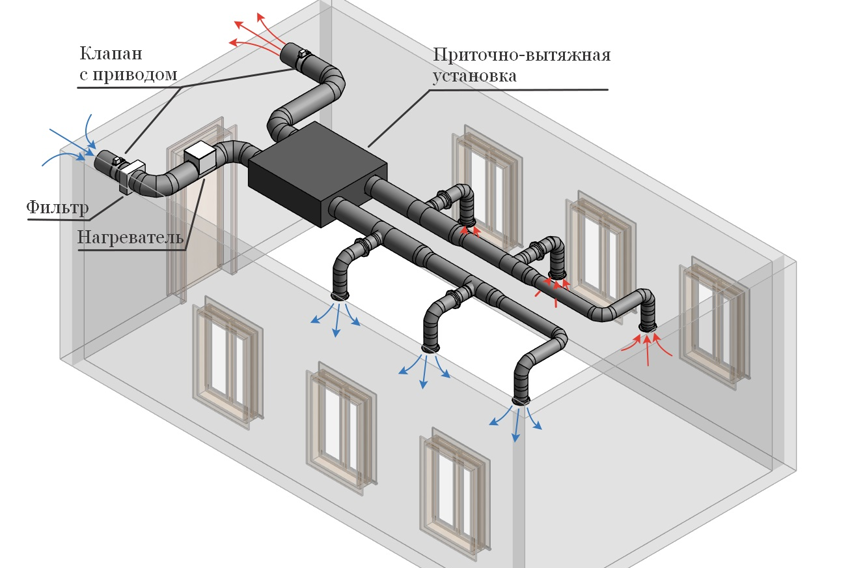

Схема воздуховодов вентиляции с подогревом в частном доме:

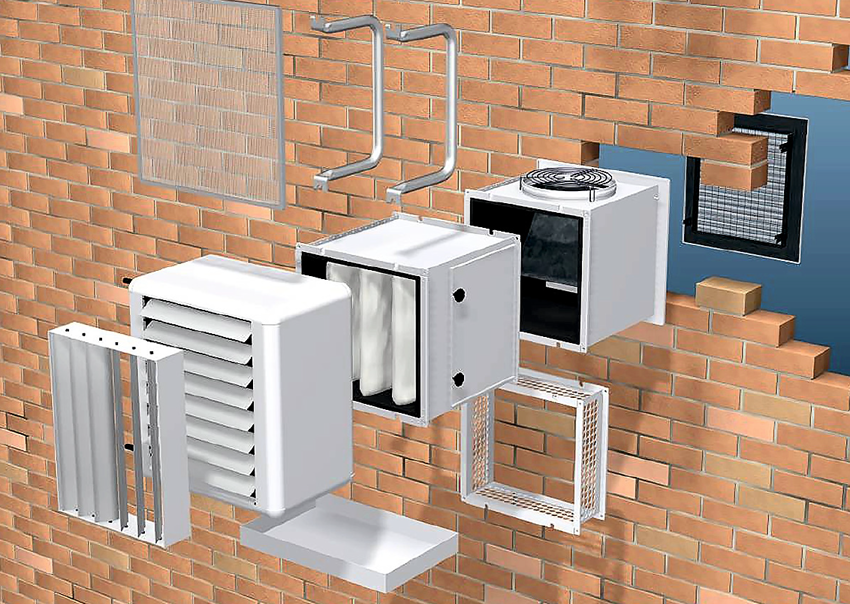

Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе:


Простой чертеж вентиляции с обратными клапанами на воздуховодах:


Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

  • количество этажей в доме;
  • площадь комнат;
  • планировку помещений;
  • количество проживающих на общей площади людей;
  • наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

  • для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
  • для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж


Для монтажа оборудования потребуются следующие инструменты:

  • Перфоратор или алмазный бур.
  • Молоток или кувалда, отвёртка или шуруповёрт.
  • Гаечные ключи разных размеров и трещоточный ключ.
  1. Подготовить плоскость для сквозного отверстия.
  2. Выбрать его размеры, разметить пространство.
  3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
  4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
  5. После установки воздуховода все щели вокруг трубы залить герметиком.
  6. Проложить каналы под проводку для автоматизации работы устройства.
  7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
  8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Габаритно-присоединительные размеры паровых калориферов КПСк

Габаритные размеры, ммКП3-1КП3-2КП3-3КП3-4КП3-5КП3-6КП3-7КП3-8КП3-9КП3-10КП3-11КП3-12
КП4-1КП4-2КП4-3КП4-4КП4-5КП4-6КП4-7КП4-8КП4-9КП4-10КП4-11КП4-12
А2502502502502503753753753753758751375
А1±342642642642642655155155155155110501551
А245045045045045057557557557557510751575
А382,582,582,582,582,582,582,582,582,582,5290415
А4495745
B5006257508751125500625750875112516251625
B1±35787038289531203578703828953120317031703
B26027278529771227602727852977122717271727
L700825950107513257008259501510132518251825
505050505050505050506580
n45679456791313
n22222233333711
V m30,0570,0670,0770,1220,1070,0720,80,0930,1060,1320,3430,503

Телефон многоканальный

Пример расчета вентиляции квартиры

Проектирование и расчет приточной вентиляции для жилого помещения проводят в несколько этапов:

  • расчет количества воздуха;
  • подбор вентиляционных каналов;
  • расчет подогрева;
  • выбор размеров решеток, клапанов и других элементов;
  • расчет вентиляторов или ПУ;
  • выбор автоматики.

Взятая для примера квартира общей площадью 81 м2 состоит из трех жилых помещений. Используя нормы расчета из СНиП, составим таблицу необходимого воздухообмена для каждой комнаты. Так как в квартире проживают 5 жильцов, то на одного человека приходится меньше чем 20 м2 площади. Гостиная и кухня объединены (добавляем 100 м3/ч на газовую плиту).

Наименование помещения Площадь Воздухообмен, м3/ч
1 Кухня-столовая (гостиная) 30,3 191
2 Спальня 13,74 41
3 Санузел 1,26 25
4 Ванная 2,64 25
5 Гардероб 4,4 3
6 Спальня 14,92 45
7 Прихожая 14
Сумма, м3/ч 330

Подача организовывается в гостиную и спальни, а вытяжка с помощью настенных вентиляторов и вентиляционных каналов из зоны газовой плиты, санузла и ванной.

Схема вентиляции квартиры.

Приточные решетки и диффузоры размещаются на некотором удалении от вытяжных элементов. Воздух подогревается электрическими, водяными нагревателями или тепловыми насосами.

Разновидности теплоносителей

Следует выделить четыре метода нагрева приборов. Часто в качестве основного сырья служит:

  1. 1. огонь;
  2. 2. вода;
  3. 3. пар;
  4. 4. электричество.

Отопление на основе воды является преимущественным из-за его невысокой стоимости. На обслуживание прибора необходимы минимальные средства. Существенные трудности может вызвать монтаж оборудования, поэтому воспользоваться им в городской квартире не удастся. Теплообменники этого вида быстро вырабатывают нужную температуру.

Электрические модели бывают настенными или навесными. Они представляют собой плоские конструкции и могут устанавливаться на пол в нужном месте. Корпус таких приборов напоминает радиатор. Модели укомплектовываются отводными пластинами, крыльями, вставками аэродинамического характера.

Канальный прибор нагревает воздух за счет циркулирующей внутри устройства горячей воды, воздуха или пара. Приборы этого вида устанавливаются в вентиляционные каналы, выпускаются они прямоугольной или круглой формы.

Отопление помещений водяным калорифером с вентилятором

1.1

Принцип работы

Сущность работы водяного устройства схожа с тепловым калорифером бытового значения. Воздух нагревается в таком же диапазоне и за то же самое количество времени. Только функцию электрической спирали в такой установке выполняет набор из металлических трубок. Они необходимы для передвижения воды и отдачи тепла помещению. Жидкость является частью отопительной системы и ее разогревать дополнительно не требуется.

Процесс нагрева воды в конструкции выглядит таким образом:

  1. 1. Вода прогревается до необходимой температуры (до +180 градусов) и поступает в теплообменник из труб. Последнее устройство выглядит как конструкция из небольших стальных, алюминиевых, биметаллических или медных трубок.
  2. 2. В момент прохождения через эти элементы воздух нагревается.
  3. 3. Входящий в состав приспособления вентилятор распределяет воздушные массы по помещению и способствует их обратному движению к прибору.

Стандартное устройство калорифера на воде представляет собой смесь вентилятора, теплообменника и конвектора. Его разрешается использовать в производственных помещениях. В коттеджах допустимо применять эту систему при соблюдении правильной обвязки и установки современного вентиляционного устройства.

Водяной и электрический калорифер для приточной вентиляции

1.2

Преимущества и недостатки

Особо рентабельным способом отопления для больших предприятий с собственной системой теплоснабжения является использование калориферов для приточной вентиляции. Среди очевидных плюсов следует выделить:

  1. 1. Простоту проведения монтажных работ.
  2. 2. Быстрый обогрев помещения.
  3. 3. Безопасность в процессе эксплуатации.
  4. 4. Допустимость регулировки температуры и силы воздушной струи.
  5. 5. Оригинальный дизайн устройства.

Основные затраты возлагаются на владельца помещения только в момент покупки оборудования. В период использования агрегата его хозяин не понесет больших материальных потерь. Итоговая цена готовой конструкции зависит от технических характеристик и комплектации.

К основному минусу следует отнести невозможность применения калориферного отопления в городских квартирах. В таких помещениях используются только электрические устройства. Также устанавливать эти приспособления запрещено в помещениях с температурой менее 0 градусов.

Автоматика для управления приточной системой вентиляции

Как можно использовать тепловентилятор

Предназначение тепловентиляторов аналогично назначению калориферов — тот же нагрев воздушных масс. Разница между устройствами заключается в особенностях конструкции и работы. Калориферы могут работать в качестве отдельных устройств в активных или пассивных вентиляционных коммуникациях.

Тепловентилятор состоит из нагревательных элементов (тэнов) или теплообменника, работающих в паре с вентилятором. При этом всё расположено в одном корпусе. Устройство создаёт принудительную циркуляцию воздушного потока в пределах закрытого пространства и рассчитано на обогрев небольшого помещения.


Настенный керамический тепловентилятор

Варианты применения тепловентиляторов:

  • в качестве основного источника тепла при отсутствии центрального отопления;
  • как дополнительный источник тепла к основной системе отопления;
  • для быстрого нагрева воздуха в небольшом помещении;
  • в качестве временного или мобильного источника тепла;
  • летом тепловентилятор может быть использован в роли обычного вентилятора, если в нём предусмотрено отключение нагревательных элементов.

Фактический расход и скорость воды

9. Подсчитываем фактический расход и скорость теплоносителя. 9.1 Подсчет действительного расхода горячей воды. q — фактическая тепловая мощность подобранных калориферов, Вт; cw — удельная теплоемкость воды
(температура воды на подаче и выходе суммируется и делится пополам), Дж/(кг•°С); t вх — температура воды на входе в теплообменник, °С;
t вых — температура воды на выходе из теплообменника, °С. 9.2 Подсчет действительной скорости теплоносителя. gw — фактический расход теплоносителя, кг/сек; pw — плотность воды при средней температуре в воздухонагревателе, кг/м³;
fw — средняя площадь живого сечения одного хода выбранного теплообменника, м².

Особенности конструкции приспособления

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

  • скорости потока воздушных масс, проходящих через вентиляцию;
  • влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

  • Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
  • Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
  • Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
  • Вентилятор для притока воздуха с улици.
  • Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

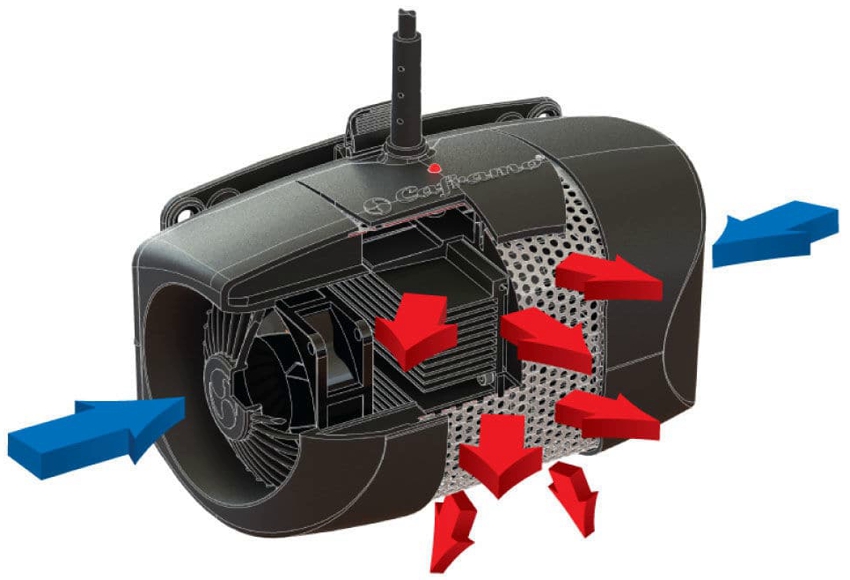

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
