Напольный водяной конвектор отопления: обзор моделей российского производства, с вентилятором и без, схема подключения

Виды и характеристики оборудования

Внутрипольные конвекторы, имеющие конвекцию естественного и принудительного типа, представлены разными видами, которые отличаются своей конструкцией и основными техническими характеристиками. Все выпускаемые на сегодняшний день модели обладают различным способом нагрева воздушных потоков и видом конвекции прогретого воздуха.

Водяные

Нагревательным элементом в водяном обогревательном приборе, встраиваемом в пол, служит полая трубка, имеющая напрессованные или наваренные пластины. Для переноса тепловой энергии в таких конструкциях используется теплоноситель в виде антифриза или обычной воды.

Размеры внутрипольного конветора могут быть индивидуальными и зависеть от помещения, для которого он предназначен

Подсоединение в общую систему водяного отопления осуществляется патрубками с резьбовым соединением

Особое внимание обязательно уделяется теплообменнику. Максимальной мощностью обладают наиболее дорогостоящие элементы на основе меди и медно-алюминиевого сплава

Бюджетные модели отличаются стальными и оцинкованными теплообменниками.

Конвектор подключается к отоплению с помощью специального фитинга

Принцип работы основан на конвекции, представленной перемешиванием более горячих, поднимающихся вверх воздушных масс с холодным воздухом, который опускается к конвектору, а после прогрева снова поднимается по направлению потолочной поверхности. Результатом такого функционирования является постепенный, но заметный прогрев воздуха внутри помещения до желаемых температурных показателей.

Благодаря особенному движению воздушых масс, устройство постепенно прогревает помещение

Преимущества внутрипольных водных конвекторов представлены плавным и равномерным прогревом воздуха в помещении, незначительным весом и компактными габаритами, вполне современным внешним видом, а также экономией свободного пространства.

К недостаткам можно отнести только вероятность скопления под решёткой пыли и её распространение по комнате при наличии в конструкторе вентиляторов.

Электрические

Внутрипольные электроконвекторы могут работать по принципу естественной конвекции, то есть без установки вентиляторов, или оснащаются специальными вентиляционными элементами для повышения эффективности прогрева.

Встроенные в конвектор вентиляторы повышают эффективность подогрева воздуха

Модели с вентилятором являются оптимальным решением и устанавливаются преимущественно в помещениях с очень высокими тепловыми затратами.

Передовые электрические встраиваемые модели имеют компактные размеры и практичный стальной корпус, а в качестве оснащения используются комплектующие последнего поколения.

Оборудование отличается бесшумной работой, долговечностью, а также экономичным потреблением электрической энергии

Принцип работы любых электрических моделей базируется на свойствах тепловой конвенции.

Электрические конвекторы обеспечивают эффективный воздухообмен

К недостаткам можно отнести только абсолютную невозможность эксплуатации в помещениях с высоким уровнем влажности и необходимость выполнить профессиональный монтаж такого оборудования.

Прикроватная полка

Преимущества внутрипольных конвекторов отопления

По сравнению с обычным радиатором, водяной конвектор отопления – это более современное, высокотехнологичное оборудование. Такая тепловая техника значительно повышает эффективность обогрева и снижает затраты на его осуществление. Преимущества, которыми обладают конвекторы водяного отопления, выводят их на передовые позиции в организации отопления в частных домах, магазинах, административных зданиях. Они наиболее уместны, эффективны и могут применяться там, где остекление занимает значительную площадь (витрины, «французские окна» и др.). Такие тепловые устройства:

• быстро нагревают помещение и вырабатывают только необходимое количество тепла;
• могут работать самостоятельно и совместно с центральным отоплением;
• функционируют в режимах естественной или принудительной циркуляции, что существенно расширяет диапазон регулирования мощности;
• не зависят от перебоев в электросети и могут эффективно отапливать помещение при невысокой температуре теплоносителя;
• устраняют вероятность запотевания окон и создают эффект «тепловой завесы», надежно защищая оконные проемы;
• отсутствие спиральных нагревательных элементов исключает выжигание из воздуха кислорода и делает воздушную среду более комфортной;
• удобны в установке, компактны, эстетичны и вписываются в любой интерьер;
• внутрипольные – уникальное дизайнерское решение, позволяющее создать «невидимую» систему отопления;
• такая техника проста, безопасна и долговечна.

Популярные производители

Часто российские потребители предпочитают покупать продукцию зарубежных производителей, считая её преимуществом прочность и долгое время эксплуатации. Но российские фирмы выпускают качественные модели, не уступающие зарубежному оборудованию.

Пользуется спросом продукция, изготовленная компаниями «Конрад», «Вилма», «Технохит». Каждая — предлагает модели разнообразной конфигурации и мощности по доступной стоимости.

Среди европейских производителей заслуженной популярностью пользуются бренды «Electrolux», «Thermor», «Dimplex». Большинство предприятий известных компаний расположены в Китае, но на качество продукции это не влияет.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа внутрипольного отопления описывает процесс установки водяной конструкции. Он довольно сложный, так как включает несколько важных процессов (+)

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Как работает

Обратите внимание! Принцип действия описываемого прибора базируется на явлении конвекции. Из курса физики нам известно, что холодный воздух тяжелее тёплого, он находится в нижней части помещения, нагретые воздушные массы постепенно поднимаются вверх

За счёт подобных перемещений происходит обогрев всего воздушного пространства в комнате.

Работа конвектора происходит по простому алгоритму. Внизу этого прибора находится нагревательный элемент (его ещё называют теплообменником). Для увеличения объёма проходимого воздуха, эта деталь выполняется в виде радиатора с несколькими плоскими рёбрами. Угол их наклона регулирует направление прогретых воздушных потоков. Теплообменник закрывает защитный металлический кожух.

По используемому энергоносителю все конвекторы можно разделить на следующие виды:

• Приборы, работающие на электроэнергии;
• Газовые конвекторы;
• Водяные.

Устройство конвекторного обогревателя

Вверху, а также в нижней части корпуса конвектора есть несколько отверстий для всасывания холодного и транспортировки подогретого воздуха. Конструктивно сделано так, что корпус нашего прибора не имеет непосредственного контакта с теплоприёмником, поэтому кожух не нагревается и не передаёт тепло. Подобная передача теплоресурсов происходит у водяных, а также масляных радиаторов.

В быту в основном используют электрический тип конвекторов. Водяные приборы имеют меньшие показатели эффективности, они отличаются от аналогов значительными габаритными размерами, поэтому их устанавливают в местах монтажа традиционных водяных радиаторов в нишах под окнами. Газовое оборудование, не смотря на возможность экономии энергоресурсов, почему-то не пользуется популярностью среди потребителей.

Все модели рассматриваемых обогревателей, независимо от вида могут иметь различные габаритные размеры. Некоторые из них оснащаются встроенными датчиками и множеством дополнительных функций. Основными достоинствами конвекторов считаются:

• Бесшумная работа. Такая характеристика связана с отсутствием в приборе вентилятора, который гудит;
• Возможность установки прибора на различных поверхностях (на полу или стене, присутствуют модели, которые можно установить даже на подоконнике);
• Красивый дизайн, что позволит «вписать» установку в любой интерьер;
• Невысокая температура нагрева корпуса, в среднем 60 градусов, максимальные параметры — 90 градусов;
• В габаритных моделях присутствуют колёсики для удобного перемещения по комнате, лёгкие приборы можно установить на стене;
• При обогреве помещения конвектором не происходит сжигание кислорода;
• Приборы можно оставлять без присмотра;
• Продолжительная эксплуатация. Многие производители дают 10-летнюю гарантию на товар.

Принцип работы конвектора

Несмотря на огромное количество достоинств, отрицательные качества у конвекторов тоже есть. К минусам таких приборов следует отнести:

• Небольшой уровень шума при разогреве;
• Невозможность замены нагревательного элемента в домашних условиях;
• Отсутствие вентилятора сказывается на скорости прогрева помещения.

Обратите внимание! Движение хорошо прогретого сухого воздуха в помещении сказывается на самочувствии аллергиков и астматиков. Идеальным вариантом для таких людей будет конвекторный кондиционер, оборудованный увлажнителем

Рекомендации по выбору

Грамотный выбор отопительного оборудования всегда базируется на учёте размера помещения, в котором планируется монтировать конвектор.

один киловатт тепловой мощности на десять квадратных метров обогреваемой площади

Наличие высоких потолков, отсутствие качественного утепления или значительное количество окон требует использования более мощного конвектора. Обогрев больших площадей производится несколькими приборами. Большинство представленных на отечественном рынке моделей обладают мощностью на уровне 100-200 киловатт.

Стандартный объем жидкости в конвекторном теплообменнике составляет от 700 мл до 1,9 литра и зависит от модели устройства. Дополнительное удобство использования придаёт оснащение конвектора терморегулятором и датчиком нагрева.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Обогреватели конвекторного типа

От масляных радиаторов они отличаются формой корпуса – у них он плоский и гладкий. В нем имеется комнатный термостат, благодаря которому в помещении сохраняется нужная температура.

Простые конвекторные обогреватели в классическом исполнении.

В отличии от обогревателей масляного типа, имеющих в основном напольное исполнение, конвекторные радиаторы в основном закрепляются на стенах. Но есть и напольные модели – обычно у них есть колесики для передвижения.

Конвектор, имеющий крепления и может как навешиваться на стену, так и устанавливаться на колесах.

Плинтусные конвекторы, высотой могут быть от 15 см, а длиной от 1500 см.

Обогреватели масляного типа тепло излучают. У конвекторов излучение тепла минимальное – всего лишь от лицевой панели. А нагрев воздуха происходит за счет обмена теплом холодных и горячих воздушных масс. При этом происходит постоянное движение воздуха вдоль поверхностей обогревателя.

Конвекторы нисколько не шумят, их работа основана на естественном процессе – конвекции воздуха. Они быстро и равномерно прогревают комнату. Монтировать прибор на стену легко и просто, а при желании можно установить его и на полу. Существуют конвекторные обогреватели как для дома, так и для офисных, коммерческих или производственных помещений.

В конвекторном устройстве воздух двигается, перемещаясь на разную высоту. Горячий, более разреженный, воздух летит вверх, к потолку, а тяжелый холодный – стремится вниз, к полу. Если конвекция происходит правильно, то постоянно возникают потоки воздушных масс, нагревающие помещение.

Так происходит перемещение воздушных масс в процессе конвекции.

Прибор состоит из следующих элементов:

• Конвекционная камера (корпус обогревателя);
• Нагревательный элемент, встроенный в корпус.

Конвекторный обогреватель со снятой передней крышкой.

Во время работы холодный воздух, входя в конвектор, нагревается с помощью тэна. Воздух становится легче, он поднимается вверх и выходит через верхние жалюзи. Ну, а на место ушедшего вверх холодного воздуха комнаты приходит новая порция.

Подогретый воздух имеет температуру, выставленную на термостате. Он то выключает, то включает нагревательный элемент. Эффективность работы данного прибора весьма высока. Прорези, расположенные на лицевой панели, предназначены для выхода горячего воздуха. Чтобы он двигался не прямо вверх, а обогревал пол и стены, жалюзи для его выхода направлены вниз. Воздух выходит не сразу, а накапливаясь внутри и получая избыточное давление. После этого он выходит из устройства в горизонтальном направлении.

Термостат конвекторного обогревателя.

Так как нагревательный элемент особым образом закреплен в корпусе, о заземлении беспокоиться не придется. Ведь тэн не имеет контакта с металлом корпуса – между ними находятся упоры из специального жаропрочного пластика. А конструкционно прибор изготовлен таким образом, что тепло в комнате распределяется равномерно. Этим достигается уют и комфорт.

Для тех, кто не может определиться, что купить конвекторный или масляный обогреватель, не лишним будет знать о достоинствах конвекторных обогревателей:

• Эти приборы пожаробезопасны и отвечают требованиям Евростандарта.
• Такие обогреватели помещенные в каждое помещение и объединенные в одну сеть  можно получить модульную систему отопления. На даче или в загородном коттедже он вполне может использоваться вместо котла, который и стоит дорого, и требует монтажа многочисленных труб отопления,
• Благодаря электронному термостату и различным режимам работы можно весьма существенно сэкономить электричество.

Электронная система управления и таймером включения-отключения.

Возможность контроля температуры

Иногда, особенно весною, когда ночью еще по-прежнему холодно, а днем уже начинает заметно пригревать солнце, периодически возникает желание снизить жар, идущий от отопительного прибора. Водяные конвекторы отопления легко поддаются регулировке мощности. При перекрывании подачи теплоносителя в конвектор он довольно быстро остынет, что обусловлено малым, по сравнению с радиатором, объемом воды внутри него.

Все, что вам нужно для поддержания температуры в помещении на заданном уровне, это комплектация конвектора терморегулирующей арматурой с механическим или электронным управлением.

Механическая терморегулирующая арматура.

Электронная терморегулирующая арматура.

Устанавливаемый термостатический клапан должен обладать высокой пропускной способностью, чтобы не создавалось значительного гидравлического сопротивления на входе. Некоторые производители конвекторов изначально оснащают свою продукцию термостатической арматурой. Если приобретенный вами прибор не укомплектован терморегулирующим клапаном, вы можете самостоятельно купить и установить его.

Регулировать температуру воздуха в помещении можно и вручную. В некоторых моделях конвекторов имеется заслонка, которую пользователь при желании может повернуть и перекрыть тем самым путь нагретому воздуху.

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

Плюсы:

• в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
• установка приборов не уменьшает полезный объём помещения;
• быстрый выход в рабочий режим;
• предупреждение образования конденсата на остеклении.

Минусы:

• при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
• конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
• неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Конструкция и принцип работы внутрипольных конвекторов

Сложной конструкцию конвекторов назвать нельзя, хотя свои особенности имеются. Состоит такая отопительная система из следующих элементов:

• футляра, или корпуса;
• теплообменника;
• автоматических приборов, управляющих отоплением;
• решетки;
• вентилятора (если система с принудительной вентиляцией;
• креплений.

Основным элементом можно назвать теплообменник – трубку любого сечения (круглого, овального, прямоугольного), к которой прикреплен набор ребер или пластинок.

Внутрипольные конвекторы отопления изготавливают с теплообменными трубками из алюминия или меди, так как эти материалы стойки к коррозии и обладают хорошей теплоотдачей. Перпендикулярно к трубке устанавливают набор пластин, что дает большую теплоотдачу благодаря увеличению площади нагреваемых элементов.

Корпус ограждает внутренность подпольного канала. Материал корпуса выбирают с таким расчетом, чтобы обеспечивалась жесткость крепления деталей и воспринималась нагрузка от решетки, а возможный контакт с водой не давал развиться коррозионному процессу (вода может поступать от протечек в соединениях или от образования конденсата). В некоторых моделях предусмотрен отвод конденсата из корпусов, материалом которых служит алюминий, медь, нержавеющая сталь.

Принцип конвекции — основа водяных внутрипольных конвекторов отопления

Водяные внутрипольные конвекторы отопления основаны на принципе конвекции, то есть перемешивания воздуха более горячего, поднимающегося вверх и холодного, опускающегося к конвекторам, после нагрева снова поднимающегося. Таким образом, весь воздух в помещении постепенно прогревается до желаемого уровня температуры.

Решетка – не только декоративная деталь и элемент покрытия пола, она также может влиять на эффективность отопительной системы, так как слишком густая решетка препятствует теплообмену. Если элементы решетки отнесены друг от друга значительно, то внутри канала скапливается пыль и в него могут проваливаться небольшие предметы.

Устройство внутрипольного водяного конвектора отопления

Есть примеры новых разработок решеток с регулируемыми ламелями, тогда теплообмен может быть максимальным. При использовании деревянных решеток, особенно изготовленных с художественным подходом, внешний вид помещения только выигрывает, вот срок их службы уменьшается из-за воздействия влаги.

Для закрепления решетки чаще всего применяются пластмассовые детали.

к меню

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты устройства. Желательно еще определиться с типом конвекции, которая может быть естественной и принудительной.

Выбор водяных обогревателей, встраиваемых в пол, требует учитывать множество параметров функциональных особенностей устройства.

Основные характеристики конвектора

Первоначально надо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, труб

Помимо этого, необходимо обратить особое внимание на другие характеристики

Рассматривая встраиваемый конвектор водяного типа в качестве прибора для отопления жилья, следует определиться с производителем.

Отечественные и зарубежные производители предлагают обогревательные приборы с широким диапазоном мощности. Правильно выбрав этот параметр, вы обеспечите комфортную температуру в помещении

Одной из наиболее важных характеристик конвектора считается тип обогревательной системы – однотрубная или двухтрубная. Диаметры подключения не относятся к первостепенным критериям выбора, так как имеются переходники.

Давление отопительной системы

Это один из наиболее важных показателей водяного прибора. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подходит любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуют устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажек надо учесть опрессовочное и рабочее давление. В эксплуатационной организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор варианта теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учесть вид и параметры устройства. Для индивидуального отопления подойдет любая модель, так как владелец помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется подстраиваться под условия и показатели воды, которая течет в канализационных трубах. При этом следует учитывать такие факторы: температура, количество взвесей, Ph, содержание кислорода, оптимальный тип подключения прибора.

Где используются встроенные системы обогрева

Встраиваемые в пол конвекторы — инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом.

Их рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами, чтобы исключить возможность образования сквозняка в помещении.
2. В малогабаритных комнатах с нехваткой свободного пространства или в тех, в которых по проект-дизайну не должно быть лишних элементов. Приборы встраиваются в стяжку пола, оставляя свободным максимум пространства.
3. В помещениях с повышенным уровнем влажности независимо от их назначения. Здесь их роль – получение своеобразной завесы, которая не допускает запотевание окон.

Чтобы не разочароваться и избежать потери денежных средств, рекомендуются изучить информацию о понравившихся моделях еще до покупки.

Грамотно подобранный отопительный прибор обязательно оправдает ожидания и позволит существенно сэкономить на потреблении электроэнергии.

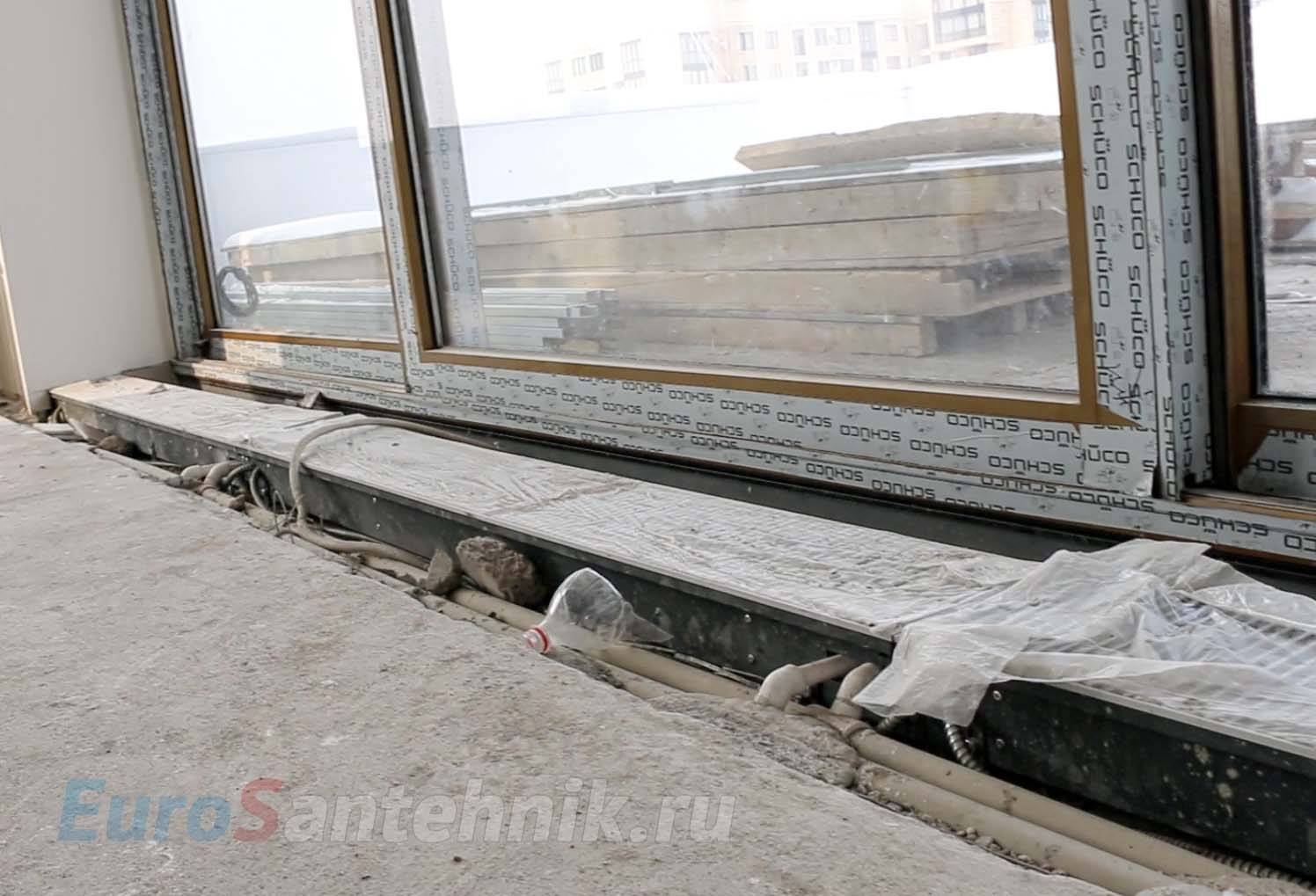

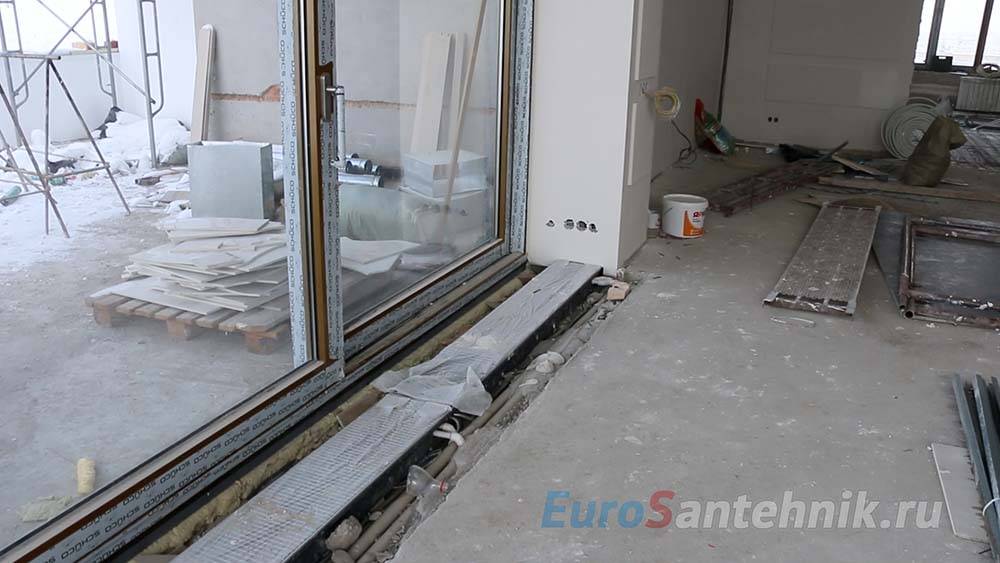

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника,  можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования
