Обзор утеплителей, применяемых для вентфасадов

Теперь рассмотрим, можно ли применять эту схему для вентилируемого фасада с утеплением 100 мм

Для фасада с утеплением 100 мм такой вариант фасада выполнить сложно, так как П-образный подвес (см рисунок 9) имеет размер «а» равный 100 мм.

Это означает, что, если на него надеть вату толщиной 100 мм, то будет сложно организовать воздушный зазор. Нужен будет или подвес 125 мм, а он дороже. (Обычный стоит примерно 0,8 грн, а 125 мм – примерно 1,20 грн). Если вариант с подвесом с размером 125 (вместо 100 мм), подходит, то тогда можно применять этот вариант для вентилируемого фасада с утеплением 100 мм.

Примечание. Применение подвеса с размером 125 мм дает вентиляционный зазор размером 25 мм. Этого, по нашему мнению, мало. Поэтому, мы и рекомендуем для вентилируемого фасада с утеплением 100 мм, решение с самодельным крепежным элементом, описанное ниже.

Пенополистирол, пенопласт, пенополиуретан

Первостепенно материалы хороши минимальной гигроскопичностью, то есть практически не впитывают влагу. Если учесть, что вероятность попадания последней на поверхность утеплителя у вентилируемых фасадов и так мала, долговечность всей конструкции обеспечена. Также преимуществами пенопласта и утеплителей на его основе являются:

• закрытоячеистая структура — материалы переносят температурные колебания без деформации;
• эластичность, которая придет на помощь даже при намокании верхнего слоя плиты;
• многократное замерзание воды внутри пор материала никак не отражается на свойствах;
• низкая паропроницаемость;
• хорошие шумоизолирующие свойства;
• низкий коэффициент теплопроводности (на уровне 0,025-0,05 Вт/м*К);
• материал не дает усадку по мере эксплуатации.

В целом же пенопластовые утеплители обладают достаточным набором плюсов, за исключением одного весомого минуса — высокой стоимости. Особенно это актуально при монтаже вентилируемого фасада большой площади. Безусловно, пенопласт или любой его аналог — хороший вариант для обшивки, но не самый лучший.

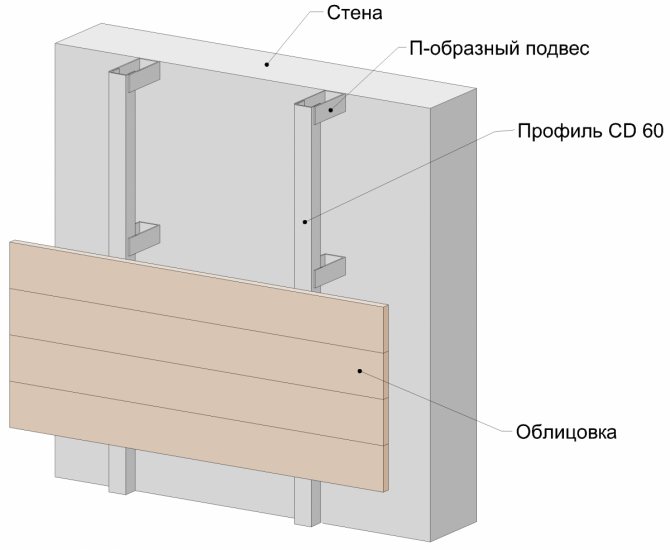

Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада

Как уже было сказано выше, П-образные подвесы применяются, чтобы выровнять плоскость без оштукатуривания исходной стены (если она неровная).

Первая обрешетка из П-образных подвесов. П-образные подвесы крепятся к стене дюбелями (если стена кирпич или бетон) и саморезами (если стена блок), по 2 крепежа (саморез или дюбель в зависимости от материала стены) на каждый подвес. Шаг подвесов по вертикали – 60 см, по горизонтали – в зависимости от вида облицовки (62,5 или 62 – ОСБ, СМЛ, 60 или 40 – блокхаус и сайдинг).

Вторая обрешетка выполняется из профиля CD 60.

Вторая обрешетка крепится к П-образному подвесу так: на каждый подвес по 2 самореза (1 саморез на одно «ухо» и 1 саморез на второе «ухо»). Саморез диаметром 3,5 мм и длиной 9 мм (в народе называют «девяточки», «блошки»). Они есть черные и оцинкованные, оцинкованные предпочтительнее.

Важные моменты при крепеже (именно металла к металлу):

• В самом П-образном подвесе есть готовые отверстия, саморезы крепим не в них, а в цельный металл. Не нужно облегчать себе работу, крепление в готовое отверстие не будет работать. Саморез нарезает резьбу в металле и если крепить не в цельный металл, а в готовое отверстие, то резьбы он не нарежет, соответственно, держаться, как следует, не будет. Будет прокручиваться.
• Крепить лучше шуруповертом, а не дрелью. Дрель высокооборотистая, у неё нет стопора при обжатии самореза, кроме того она тяжелее, не так сидит в руке. Но если шуруповерта нет, то на дрель нужно иметь магнитную насадку, плюс следить за каждым саморезом: если после закрепления он прокручивается, то крепить на это «ухо» подвеса еще один саморез. Если и он прокрутился, то крепить еще один. Все в цельный металл. В итоге на некоторых «ушах» подвесов может быть по 2 и даже 3 самореза. Но держать будет только тот саморез, который не прокручивается.

Утеплителя и супердиффузионной мембраны в этом варианте нет. Вентиляционный зазор образован за счет длины «ушей П-образного подвеса и за счет профиля CD 60. Величина зазора регулируется (профиль можно поставить ближе и дальше к стене). Оптимально сделать величину зазора 30-40 мм.

СРАВНЕНИЕ ТРЕБОВАНИЙ ПО МОКРОМУ И ВЕНТИЛИРУЕМОМУ ФАСАДАМ

Нормативные требования

При проектировании фасадной отделки необходимо принимать во внимание также требования к фасадам. Единого норматива здесь нет, потому учитывать нужно сведения

Содержащиеся в нескольких источниках.

Для мокрых фасадов наиболее важными будут:

• ДБН В.2.6-31:2016 «Теплова ізоляція будівель» (уже упоминался выше).
• ДБН В.2.6-33-2008 «Конструкції зовнішніх стін з фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації».
• ДСТУ Б В.2.6-36:2008 «Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією та опорядженням штукатурками».

Для вентилируемых фасадов:

• ДБН В.2.6-31:2016 и ДБН В.2.6-33-2008 (сохраняют актуальность).
• ДСТУ Б В.2.6-35 «Конструкції будинків та споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією та опорядженням індустріальними елементами з вентильованим повітряним прошарком».
• ДСТУ Б В.2.6-34 «Конструкції будинків та споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією. Класифікація й загальні технічні вимоги”.

При этом металлические изделия для вентилируемых фасадов должны соответствовать требованиям таких нормативов:

• ГОСТ 24767-81 «Профили холодногнутые из алюминия и алюминиевых сплавов для ограждающих строительных конструкций».
• ДСТУ Б В.2.6-3-95 (ГОСТ 22233-93) «Конструкции зданий и сооружений. Профили прессованные из алюминиевых сплавов для ограждающих строительных конструкций».
• ДСТУ Б В.2.7-58-97 (ГОСТ 30246-94) «Прокат тонколистовий рулонний із захисно-декоративним лакофарбовим покриттям для будівельних конструкцій».

Отдельную группу требований составляют требования к пожарной безопасности фасадных конструкций. Они будут общими и для мокрых, и для вентилируемых систем:

• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• ДБН В.1.2-7-2008 «Система забезпечення надійності та бепеки будівельніх об’єктів. Основні вимоги до будівель та споруд. Пожежна безпека».

Кроме того, при выборе фасадной системы и проектировании отделки здания необходимо соблюдать и другие нормативные требования. Именно по этой причине и проектировку, и реализацию работ стоит доверять квалифицированным специалистам.

Требования к основанию

Если же говорить о сравнении требований к мокрым и вентилируемым фасадам, то стоит обратить внимание на то, каким должно быть основание в первом и втором случае. Чтобы мокрый фасад эффективно справлялся со своей функцией, необходимо:

Чтобы мокрый фасад эффективно справлялся со своей функцией, необходимо:

Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм

Первая обрешетка из П-образных подвесов. П-образные подвесы крепятся к стене дюбелями (если стена кирпич или бетон) и саморезами (если стена блок), по 2 крепежа (саморез или дюбель в зависимости от материала стены) на каждый подвес. Шаг подвесов по вертикали – 60 см, по горизонтали – в зависимости от вида облицовки (62,5 или 62 – ОСБ, СМЛ, 60 или 40 – блокхаус и сайдинг).

Вторая обрешетка выполняется из профиля CD 60.

Утеплитель надевается на подвесы первой обрешетки. Сверху на утеплитель надевается мембрана (тоже протыкается подвесом), а потом крепится вторая обрешетка из профиля CD 60.

Вторая обрешетка крепится к П-образному подвесу так: на каждый подвес по 2 самореза (1 саморез на одно «ухо» и 1 саморез на второе «ухо»). Саморез диаметром 3,5 мм и длиной 9 мм. По тонкостям крепежа, см. пункт «Металлическая обрешетка. Для ровной и неровной стены, для неутепленного фасада», выше.

Вентиляционный зазор выполняется за счет длины «ушей П-образного подвеса и за счет профиля CD 60. Величина зазора 30-40 мм.

Конструкция самодельного крепежного элемента из порезанного профиля CD 60

Выглядит такой элемент так:

На рисунке 10 показаны размеры «ушей» крепежного элемента. Верхние, загнутые «уши», длиной примерно 30 мм крепятся к стене. Нижние, прямые «уши», длиной 30-40 мм, на них крепится вторая обрешетка (или деревянный брусок, или металлический профиль). Размер нижних «ушей» регулируем под толщину бруска (если брусок 30 мм, то и размер 30 мм, если брусок 40 мм, то 40).

Рис 11. Расположение саморезов для крепежа самодельного крепежного элемента

Саморез крепим ближе к ребру (т.е. на конце — ближе к тому месту, где вырезали середину, а с той стороны, где крепим крепежный элемент к стене – ближе к месту изгиба «ушей»).

Как решить проблему воздухообмена в доме с вентфасадом?

Если вы хотите, чтобы в вашей квартире, расположенной в здании с вентиляционным фасадом, был здоровый микроклимат и нормальный воздухообмен, позаботьтесь об организации вентиляции. Отметим, что мощности естественной вентиляционной сети с каналами, ведущими из санузла и кухни, будет попросту недостаточно.

Рекомендуемые решения:

Установка бризера

Устройство приточной вентиляции, которое будет не только забирать с улицы свежий воздух, и поставлять его в помещения. Но и предварительно очищать и дезинфицировать воздушные массы, избавляя их от пылевых частиц, аллергенов, запахов, газов и других загрязнений.

Более того, недорогие и компактные бризеры способны подогревать воздух перед подачей в комнаты. Вы сможете проветривать помещения, без открытия окон, а значит, без сквозняков и идущих с ними простудных болезней.

Монтаж устройства в здании с вентфасадом можно провести одним из следующих методов:

1. Вывод воздуховода до фасадной отделки. Необходимо пробурить теплоизоляционную «прослойку» и внешнюю стену дома. Наружную облицовку трогать не придется. Бризер будет забирать свежие воздушные массы не прямо с улицы, а из вентиляционного зазора. Затем подавать их в комнаты.
2. Вывод вентиляционного канала через наружную облицовку. В этом случае воздух будет поступь в помещения непосредственно с улицы. Пробуривать нужно будет внешнюю стену, слой утеплителя и отделку. Если вы решите выбрать последний вариант, то должны заранее удостовериться, что плиту облицовки можно снять с подсистемы. Могут потребоваться услуги промышленных альпинистов. Бурить пластину без демонтажа нельзя – это небезопасно.
3. Вывод воздуховода в откос окна. Бурение стены будет проведено до вентиляционного фасада с использованием монтажного пластикового колена. После выполнения технического отверстия в стене, снимается откос, монтируется вентиляционный канал, ставится колено. В оконном откосе прорезается отверстие под решетку и воздуховод. Забор воздуха будет осуществляться с улицы.

Последние два варианта – более предпочтительные. Так как забирать воздух устройство станет по прямому каналу, а не из-под отделки. Производительность прибора не упадет.

Монтаж рекуператора

Наличие вентфасада не является препятствием для установки рекуператора. Хотя также осложняет процесс его монтажа. Способы обустройства оборудования – аналогичные указанным выше.

Рекуператор – элемент приточно-вытяжной вентиляционной системы, созданный для того, чтобы обеспечивать качественный воздухообмен, и экономить энергию на нагревании или охлаждении входящего воздуха. В зимние месяцы он позволяет не потерять тепло помещения. А в летнюю пору не дает горячему воздуху проникнуть внутрь комнаты.

Суть действия рекуператора:

• Разность температур внутри помещения и на улице вызывает теплообмен;
• Теплообмен выравнивает температуру воздуха;
• Приточный и вытяжной воздушные потоки проходят через отдельные камеры теплообменника оборудования, и подаются из комнаты и в нее.

Накапливающийся из-за разницы температур конденсат удаляется из устройства автоматически.

Важно: выполнять работы по установке бризера, рекуператора или любого другого вентиляционного оборудования должны профильные специалисты.

Функции навесного фасада

Какие задачи можно решить, установив навесные вентилируемые фасады:

• это надёжная защита от разрушительного воздействия повышенной влажности, изменяющихся температур, ветра, солнечных лучей;
• это сокращение тепловых расходов за счёт сформированной термопрослойки из воздуха;
• улучшение шумоизоляционных характеристик строения;
• создание необычного декора внешних стен дома;
• увеличение срока службы здания в целом.

Если говорить в общем, то вентфасады дают возможность создавать и стандартные, и необычные решения в плане оформления внешних стен строений. Поэтому эти конструкции считаются универсальными.

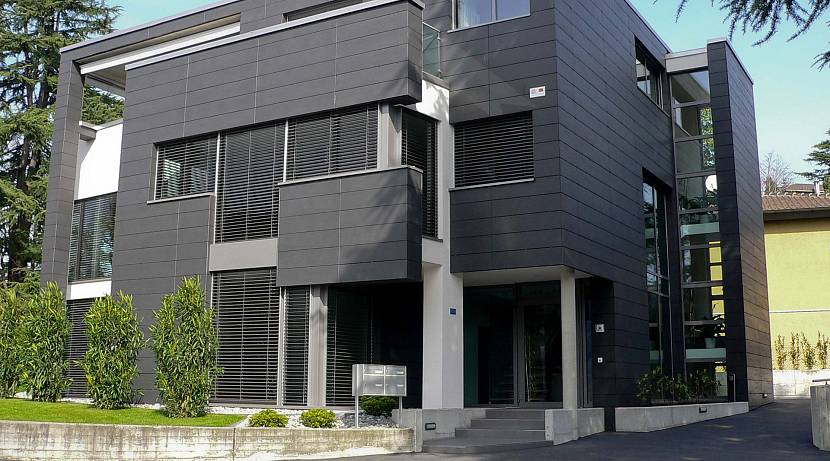

Необычная отделка дома с помощью вентилируемого фасадаИсточник static.tildacdn.com

Как рассчитать толщину вентфасада

При устройстве вентилируемого фасада его толщина является одним из ключевых параметров, потому как недостаточное утепление приведет к переносу точки росы в дом.

Подсчитать все это можно следующими способами:

1. Самостоятельно на бумаге.
2. С использованием специальных онлайн-калькуляторов.

Второй способ намного проще и позволит вам получить результаты в несколько раз быстрее. Для этого наберите в поисковой системе соответствующий запрос, откройте первый понравившийся вариант и используйте его.

Алгоритм расчета использует следующие параметры:

1. Теплопроводность ограждающей системы в вашей климат-зоне.
2. Фактические показатели теплопроводности стен.
3. Теплопроводность выбранной теплоизоляции.

Для подсчета берите во внимание все слои, которые есть в наличии. Невентилируемые воздушные зазоры также являются своеобразным утеплителем

Теплопроводность неподвижного воздуха составляет 0,022Вт/м*С.

Коэффициенты для различных климатических зон вы можете найти в СНиПах ГСН 81-05-02-2001. Общая степень сопротивления к проводимости тепла конструкции должна быть меньше этого показателя.

Толщина теплоизоляции подбирается так, чтобы фактическое число теплопроводности было не меньше нормативного значения. Подставляете все значения в формулу, перемножаете их и получаете результат, который подходит для вашего региона (в метрах).

Подводя итог статьи, отметим, что для вентилируемого фасада можно использовать исключительно негорючую теплоизоляцию. Это все виды минеральной ваты, пеноизол и жидкий ППУ. Плотность для ваты должна быть не менее 50 кг на каждый кубический метр. Для жидких утеплителей эта характеристика не имеет особого значения.

После того как вы определились с подходящим материалом, рассчитайте необходимую толщину, которая должна быть не меньше нормативного значения в вашем регионе согласно климатическим условиям.

Далее проводите утепление дома с соблюдением всех рекомендаций по технологии. Ведь допущенные ошибки нередко становятся причиной существенного сокращения срока эксплуатации помещения. А также впоследствии могут появиться непредвиденные проблемы, требующие ремонта всей системы. Дополнительно отметим, что вентилируемый фасад с негорючей теплоизоляцией неплохо обустраивать и для деревянных домов, но предварительно мы рекомендуем вам проконсультироваться со специалистами.

Утеплители для вентилируемого фасада

Теплоизоляторы под облицовку укладывают в один или несколько слоев. Выбирая утепление стен для вентилируемого фасада, учитывают несколько моментов:

1. Материал стены;
2. Назначение постройки;
3. Особенности региона.

Рисунок 2. Конструкция вентилируемого фасада.

Утеплитель должен соответствовать нескольким требованиям:

• Сочетание эластичности и жесткости;
• Прочности;
• Должен хорошо противостоять огню;
• Изолировать от низкой температуры.

Этим требованиям максимально соответствуют только 2 материала – теплоизолятор, производимый на основе полиэтилена (пенополиуретан, пенопласт, пенополистирол) и базальтовая вата.

Пенополистирол

Жесткие плиты правильной формы, окрашеные преимущественно в оранжевый цвет. По строению это однородный пористый материал, в котором находятся закрытые поры. Благодаря этой «воздушности» он прекрасно сохраняет тепло.

Не поглощает влагу, при контакте с водой он впитывает не более 0,5% общего объема. А это только тонкий слой на поверхности плиты, остальная масса останется сухой. Поэтому даже в неблагоприятных условиях материал сохранит свои термоизоляционные характеристики. Пенополистирол, как и пенопласт, очень прочный, ему не страшны высокие нагрузки на излом и сжатие. В тоже время его можно резать даже ножом.

Пенопласт

Замкнутые ячейки этого материала позволяет пенопласту хорошо утеплить поверхность. Если необходимо создать надежно защиту здания от уличного шума и ветра, то он успешно выполнит эту задачу, благодаря большому количеству закрытых ячеек в структуре плит. Утеплитель плохо поглощает влагу, за сутки он может впитать воды не более 1% от своего объема. Но при монтаже материала на клей, нужно укладывать плиты при температуре 5-30 градусов тепла.

Пенополиуретан

Это один из наиболее эффективных теплоизолирующих материалов. Более 85% вспененной массы приходится на воздушные полости, которые снижают вес плит и улучшают их утепляющие характеристики.

Выделяют несколько положительных качеств пенополиуретана:

• Хорошая теплоизоляция;
• Низкая масса;
• Полная водонепроницаемость плит (при укладке жесткого материала);
• Высокие характеристики прочности на изгиб и сжатие;
• Высокая адгезия с любым материалом стен;
• Противостояние огню;
• Экологическая чистота, нетоксичен;
• Стоек к щелочам и кислотам.

Нужно учитывать, что очень низкая паропроницаемость есть только у жесткого пенополиуретана.

Минераловатные плиты и ветрозащитная мембрана

При возможности выбора между материалами на основе полиэтилена и минеральной ватной, нужно предпочесть последнюю.

К плюсам использования для утепления минеральной ваты относят:

• Низкая стоимость материала;
• Поглощает влагу, но в то же время хорошо ее отдает;
• Отлично защищает от шума;
• Высокий коэффициент теплопроводности.

Рисунок 3. Создание вентилируемого фасада.

Среди недостатков этого материала называют необходимость укладки паро- и гидроизоляционного материала, а также его оседание во время эксплуатации. Но сильная усадка возможна только у недорогих волоконных утеплителей, к примеру, базальтовым плитам эта особенность не присуща. При утеплении фасада потребуется также покупка дюбелей зонтиков.

Какие еще теплоизоляции могут применяться

Когда взбивают водную эмульсию мочевино-формальдегидной смолы, изготавливают мипору. Для предотвращения хрупкости материала в него добавляют глицерин. Чтобы вспенить материал в него вводят сульфокислоты, в качестве катализатора используют органические кислоты. Реализуют мипору в виде блоков или крошки. Иногда ее можно найти в жидком виде, такой материал заливают в пустоты, и он твердеет при комнатной температуре.

Если при производстве в полиэтилен вводят пенообразующие компоненты, то получают структуру с множеством пор. Полученный таким образом вспененный полиэтилен имеет высокие пароизоляционные характеристики, а также предотвращает проникновение внешнего шума.

Эковату изготавливают из отходов бумажно-картонного производства. Подходят любые бумажные остатки, иногда используют даже макулатуру, получая низкокачественный утеплитель.

Из асбестовых составов производят смешанные утеплители, в них дополнительно добавляют диатомит, перлит или слюду. Кроме того в материал вводят минеральные связующие компоненты. Сразу смесь выглядит как тесто. Из него изготавливают теплоизолирующие скорлупы и плиты, удобные под утепление вентилируемого фасада. Многочисленные поры этих материалов активно поглощают влагу, по этой причине для них обязательна гидроизоляция.

Устройство вентфасада

Устройство вентилируемого фасада непростое. По сути, это многослойная конструкция, в состав которой входят следующие элементы:

• Каркас, собираемый из профилей: алюминиевых или стальных, последние могут быть оцинкованными или нержавеющими. Каркасная конструкция крепится к стенам дома, она является основой всего фасада.
• Теплоизоляционная прослойка. Это так называемая многофункциональная часть фасадной системы. В её задачи входит тепло- и пароизоляция стен, защита от перепадов температур и влажности. Плюс, шумоизоляция.
• Внешняя отделка. У неё две задачи – внешнее декоративное наполнение дома и защита каркаса и теплоизоляционного материала от внешних нагрузок: ветра, атмосферных осадков, солнца.

Между теплопрослойкой и отделкой оставляется зазор, где и будет циркулировать воздух. Теплоизоляционный материал плотно укладывают к поверхностям внешних стен.

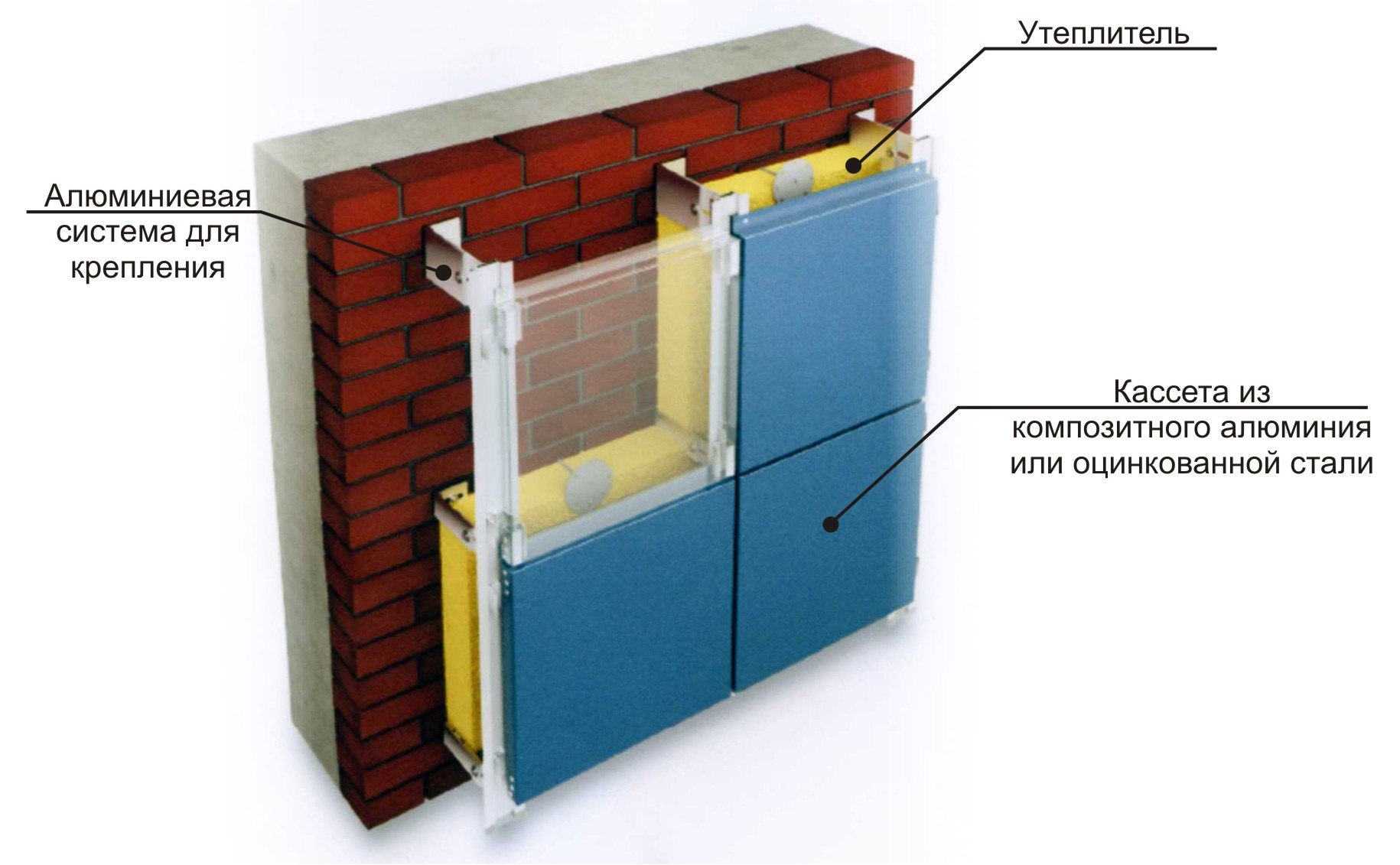

Устройство сооружения: каркас, утеплитель, облицовкаИсточник кровляфасад34.рф

Необходимо оговориться, что производители, выпускающие вентилируемые фасады с технологиями одинакового типа, предлагают системы, в которых совершенно разный подход к процессам крепления. То есть узлы фасадов сильно отличаются друг от друга. И если вами выбран вентфасад от определённого производителя, то его узлы наверняка не подойдут точно к такой же конструкции от другого производителя. Взаимозаменяемости ждать не надо. Но нужно также отметить и то, что каркасная конструкция состоит из кронштейнов и профилей.

Что касается монтажа, то этот процесс считается несложным, конечно, при условии, что его проводят профессионалы

Потому что задача производителя работ – точно по инструкции провести монтажные операции, в которых в первую очередь надо уделить особое внимание правильности крепления и точному выбору шага установки элементов обрешётки.. Элементы вентилируемого фасадаИсточник hostrock.ua

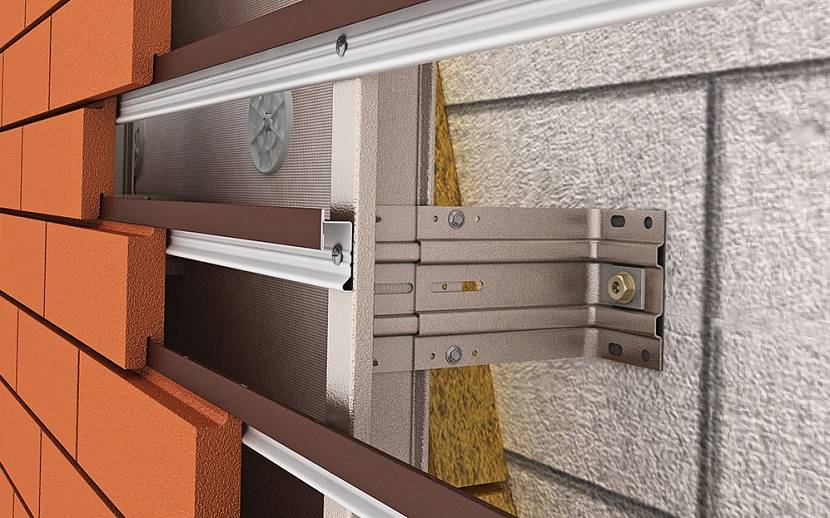

Элементы вентилируемого фасадаИсточник hostrock.ua

Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм

Первая обрешетка из П-образных подвесов. П-образные подвесы крепятся к стене дюбелями (если стена кирпич или бетон) и саморезами (если стена блок), по 2 крепежа (саморез или дюбель в зависимости от материала стены) на каждый подвес. Шаг подвесов по вертикали – 60 см, по горизонтали – в зависимости от вида облицовки (62,5 или 62 – ОСБ, СМЛ, 60 или 40 – блокхаус и сайдинг).

Вторая обрешетка выполняется из профиля CD 60.

Утеплитель надевается на подвесы первой обрешетки. Сверху на утеплитель надевается мембрана (тоже протыкается подвесом), а потом крепится вторая обрешетка из профиля CD 60.

Вторая обрешетка крепится к П-образному подвесу так: на каждый подвес по 2 самореза (1 саморез на одно «ухо» и 1 саморез на второе «ухо»). Саморез диаметром 3,5 мм и длиной 9 мм. По тонкостям крепежа, см. пункт «Металлическая обрешетка. Для ровной и неровной стены, для неутепленного фасада», выше.

Вентиляционный зазор выполняется за счет длины «ушей П-образного подвеса и за счет профиля CD 60. Величина зазора 30-40 мм.

Минеральная вата

Если есть выбор между пенопластом и минераловатным утеплителем, лучше выбрать последний. К его преимуществам относятся:

• меньшая стоимость (по сравнению с пенополистиролом) — даже самый дорогой представитель (базальтовый утеплитель) не дотягивает до уровня пористых плит;
• отменное пропускание пара через поверхность материала благодаря волокнистой структуре;
• легкая отдача жидкости (пара), как и ее поглощение;
• шумоизоляционные свойства лучше, чем у пенопласта;
• сопоставимый с пористыми материалами коэффициент теплопроводности;
• минимальное колебание теплоизоляционных качеств из-за резкой смены влажности.

Из минусов минваты стоит отметить необходимость использования гидро- и пароизоляционной пленки, а также некоторую усадку в процессе эксплуатации. Хотя последний недостаток больше относится к дешевым представителям волоконных утеплителей (шлако- и стекловата); базальтовая плита в этом плане не подведет.

Итогом вышесказанного станет утверждение, что оптимальным утеплителем для вентилируемого фасада будет базальтовая минеральная вата.

Применение

Как утеплить вентилируемый фасад своими руками? Существует ли инструкция по порядку работ? В общем-то, все просто.

1. К стене монтируются кронштейны для крепления навесного фасада.
2. По горизонту к цоколю крепится опорный уголок.
3. Плиты базальтовой ваты крепятся дюбелями-зонтиками (грибками) из расчета 2 дюбеля на плиту. Горизонтальные ряды выставляются со смещением вертикальных швов от ряда к ряду.
4. Затем утеплитель укрывается ветрозащитой. Полотно крепится горизонтальными полосами с перехлестом около десяти сантиметров.
5. Утепление фиксируется окончательно прямо через ветрозащиту. Разумный минимум грибков — пять на каждую плиту.

На этом работы по утеплению заканчиваются. Можно приступать с сборке каркаса. Облицовка должна отстоять от утеплителя на 3 — 5 сантиметров.

На рисунке — структура навесного вентилируемого фасада с утеплением.

Рекомендации по толщине и плотности минеральной ваты

Различные виды жесткой минваты для фасадов выпускаются в виде рулонов или плит, имеющих размеры 60х120, 60х100 или 50х100 см, при этом толщина изделия зависит от его вида и основных свойств. Изготовители выпускают изделия с толщиной материала в пределах от 50 до 200 мм, при этом наибольшее распространение на практике получили плиты толщиной 10 см.

При выборе толщины и плотности плит и рулонов из жесткой минваты для фасада пользователи используют информацию, содержащуюся в технических характеристиках утеплителя, в то время как строители проводят сложные расчеты по весу жесткости, долговечности использования материала. Среди рекомендаций производителей относительно области применения жесткой минваты в зависимости от показателей ее удельного веса, следует выделить:

• использование утеплителя, имеющего плотность порядка 35 кг/м3, рекомендуется при выполнении внутренних работ и звукоизоляции на наклонных, вертикальных не нагруженных ограждающих конструкциях, кровлях скатного типа и отделки пола при использовании покрытия из ламината, массивных досок и др;
• применение утеплителя, имеющего параметры до 75 кг/м3 (П75) допустимо при отделке потолка, стен, пола и межкомнатных перегородок;
• использование минваты, имеющих удельный вес до 100 кг/м3 допускается при работе с воздушными зазорами вентилируемого типа и ограждающими конструкциями наружного типа;
• при обустройстве фасада и фасадных систем вентилируемого типа рекомендуется применение утеплителя, плотность минваты для фасада, которого составляет 80–130 кг/м3 (П125);
• применение утеплителя, удельный вес которых составляет до 150 кг/м3, рекомендуется при проведении обустройства нижнего слоя теплоизоляции в конструкциях из железобетона;
• при отделке «мокрого» фасада используется жесткая минвата, показатели плотности которой колеблются в пределах 130-160 кг/м3, прочность этого материала обеспечивает надежность при восприятии веса накладываемого раствора штукатурки;
• использование утеплителя, имеющего удельный вес до 175 кг/м3 (П175), практикуется при выполнении основного слоя теплоизоляции для конструкций из бетона;
• применение минваты, имеющей повышенную жесткость (ППЖ200) и плотность до 200 кг/м3, рекомендуется при выполнении верхнего слоя покрытий при выполнении теплоизоляции полов под стяжку.

Какой базальтовый утеплитель лучше для вентфасада?

Какой базальтовый утеплитель стоит использовать для вентилируемого фасада? Продукция какого производителя отличается хорошим качеством при не самой высокой стоимости?

Здесь не так трудно определиться с выбором производителя базальтовой ваты. Есть отличные зарубежные производители утеплителя, такие как Rockwool и Paroc. Я думаю это лучшие производители на сегодняшний день на Российском рынке. Но и наш производитель не стоит на месте. Из наших я бы посоветовал фирму Технониколь. Из российских поставщиков базальтовой ваты – они бесспорные лидеры. Ну и чтобы не переплачивать, просчитайте все. В первый слой берите вату менее плотную, а на втророй, более плотную.

Выбирая подходящий базальтовый утеплитель для вентилируемого фасада необходимо знать какими характеристиками он должен обладать. Во-первых, плотность. Она не должна быть менее 50 кг/м3. Если материал будет ниже этой плотности, то пропускать тепло ему будет намного легче. Специалисты рекомендуют использовать базальтовую вату, имеющую плотность 80 кг/м3, при чем толщина должна быть не менее 10 см. Такое решение позволяет выводить скопившийся конденсат наружу. Во-вторых, нужно выбирать долговечный материал. Водопоглощение не должно быть больше 1кг/м3, а теплопроводность при температуре 283оК не более 0.035 Вт/м*К.

Подбирая необходимый материал стоит учитывать и его стоимость. ТехноНИКОЛевский базальтовый утеплитель считается лучшим материалом из отечественных производителей. Он стоит от 700 рублей и выше. Из европейских марок можно выбрать Rockwool, его стоимость дешевле отечественного.

Выбор утеплителя для вентилируемых фасадов зависит от нескольких факторов, главный из которых – плотность материала. Она должна быть достаточно большой, чтобы плиты выдерживали напор ветра

Также следует обращать внимание на предел прочности на разрыв, благодаря которому плиты не разрушаются

Высотные дома утепляют двумя видами изолятора – на верхних этажах, где потоки воздуха сильнее, используют материал с большой плотностью. Нижние этажи можно утеплять плитами с меньшей плотностью – они дешевле.

В системах вентилируемых фасадов используют только базальтовые утеплители с соответствующими эксплуатационными характеристиками и разрешением производителей на использование в вентфасадах. В сопровождающей документации приведены рекомендации, каким образом использовать материал – в качестве внутреннего или наружного изоляционного слоя. На выбор материалов влияют также теплофизические расчеты вентилируемого фасада.

К популярным базальтовым утеплителям относятся изоляторы Техновент компании «ТехноНиколь», например Техновент Стандарт, Техновент Оптима, Техновент Проф. Это легкие, прочные, негорючие материалы, не привлекающие грызунов. Они не впитывают влагу, не гниют, не теряют свою форму, но пароизоляция существенно продлит срок эксплуатации материала. Могут использоваться при однослойном утеплении и в качестве внутреннего слоя при двухслойном.

Самый недорогой утеплитель для вент фасадов – Техновент Стандарт плотностью 72-88 кг/куб. м.

Более плотными являются Техновент Оптима (81-99 кг/куб. м) и Техновент Проф (90-100 кг/куб.м). Плотные материалы можно не защищать ветробарьерной пленкой.

Подобным свойствами обладает утеплитель Изовент (плотость 90-100 кг/куб. м), выпускаемая ЗАО “ИЗОРОК”. Волокна утеплителя дополнительно пропитаны гидрофобизирущими составами, но производители рекомендуют все же использовать дополнительную ветро-гидробарьерную защиту.

Также стоит обратить внимание на утеплитель Изорок (плотость 125 кг/куб. м)

Он не только хороший теплоизолятор, но и прекрасный шумоизолятор Этот полужесткий материал дополнительно пропитан водоотталкивающими и обеспыливающими составами для продления срока эксплуатации.

Какой базальтовый утеплитель лучше для вентфасада? Здесь не так трудно определиться с выбором производителя базальтовой ваты. Есть отличные зарубежные производители утеплителя, такие как Rockwool и Paroc. Я думаю это лучшие производители на сегодн…

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.
