Как устроен и работает гидроаккумулятор

Зааненские козы: фото, видео, описание, разведение, содержание

Содержание

Рекомендации по эксплуатации

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Виды гипсокартонных потолков

Версия для слабовидящих

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

• металлического корпуса;
• внутренней мембраны;
• ниппеля;
• патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью повышающего насоса, но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при нормативных значениях давления в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как гидроудар. Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

Что нужно знать об особенностях гидроаккумулятора

Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.

Конструкция

Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.

Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.

Принципиальной разницы между двумя этими конструкциями нет

Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа

В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.

Назначение

Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом (см. Твердотопливный котел на отопление и водоснабжение в вашем доме).

Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный

Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом

В чем разница между ними:

• В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
• Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.

Материал внутреннего резервуара

Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.

• Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
• Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
• Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.

Поддон для душа: какой лучше

Аналог дорогому паркету из распиленной старой кровати, который несложно сделать самому

Типы измельчительного механизма и как они работают

Поэтапная настройка гидроаккумулятора водоснабжения с реле давления и манометром

Настройку производят под давлением, предварительно насосную станцию от электроэнергии отключать не стоит. Насос должен заполнить жидкостью всю накопительную емкость, тем самым, поднимая давление в сети трубопровода. Как только сработало реле и насос отключился, нужно с корпуса снять пластиковую крышку и до максимума ослабить степень натяжения малой пружины.

Регулируют реле на минимальное давление включения насоса следующим образом:

1. В процессе работы будет задействована лишь большая регулировочная пружина.
2. Прижимную гайку требуется вращать по часовой стрелке, это позволит увеличить стартовое давление.
3. Ослабление натяга обеспечивает уменьшение давления срабатывания реле гидроаккумулятора и включения двигателя насосного оборудования.
4. Для проверки выполненной работы нужно открыть водопроводный кран и сливать воду до тех пор, пока насос не включится.

Регулируют реле гидроаккумулятора по давлению отключения насоса согласно следующему алгоритму:

1. В процессе работы будет задействована лишь малая регулировочная пружина.
2. Для увеличения разницы давления требуется гайку на шпильке малой пружины хорошо затянуть.
3. Ослабление натяга обеспечивается снижением давления для отключения двигателя насосной станции.
4. Результат внесенных изменений в настройки проверяют пробным запуском водяного насоса.

Если результаты проверки показывают, что показания манометра совпадают с необходимыми значениями включения и выключения двигателя, регулировка окончена. Если не удалось настроить устройство самостоятельно, лучше обратиться к компетентному в этих вопросах специалисту или приобрести новое реле

Если принято решение приобрести новую «коробку», важно при выборе обратить внимание на совместимость работы с автономной насосной станцией и способами подключения к сети электроэнергии

В прилагаемом руководстве по эксплуатации и настройке изображены подробные схемы и описания, как подключать и регулировать реле. Чаще всего трудностей не возникает.

Нейлер: гвоздезабивной пистолет, характеристики, размеры и виды

Принцип работы системы без гидробака

Перекачивающее воду оборудование работает одинаково: забирает жидкость в источнике – скважине, колодце – и перекачивает ее в дом, к точкам водоразбора. Насос может быть как погружным, так и поверхностным.

Роль соединяющих магистралей выполняют трубопроводы из полипропиленовых труб или гибких шлангов. Таким же образом вода подается в баню, гараж, летнюю кухню, бассейн.

Чтобы водой можно было пользоваться осенью или ранней весной, рекомендуется утеплить скважину, а трубы зарыть на глубину 70-80 см – тогда жидкость не замерзнет и во время заморозков

Разница касается в применении дополнительных устройств, таких как гидроаккумулятор, реле давления и пр. Устанавливать насосное оборудование без средств контроля и регулировки крайне опасно – в первую очередь для самой же техники.

Простейший образец оборудования для обеспечения жителей дачи водой в летний период – садовый насос AL-KO. С помощью него можно полить растения, организовать душ, наполнить бассейн водой

Если необходимо большое количество воды или более стабильная подача, в схему включают еще один важный элемент – накопительный бак. Сначала вода поступает в него, а уже затем – к потребителям.

При использовании бытовых насосов объем жидкости обычно составляет от 2 до 6 м³/ч. Этого количества обычно хватает, если станция подключена к колодцу или скважине и обслуживает дачный дом.

При выборе агрегата следует учитывать, что отсутствие гидробака ускоряет износ деталей, поэтому оборудование должно быть прочным – со стальным или чугунным корпусом, покрытым антикоррозийной краской.

Управление функциями насоса осуществляется с помощью реле давления, отвечающего за регулировку напора. Для контроля легче всего установить манометр, которым обычно комплектуется автоматика насосных станций.

При отсутствии гидроаккумулятора реле давления подключают прямо к насосной станции или интегрируют вместе с реле сухого хода в трубопровод

Кроме оборудования для перекачки воды потребуется электрический кабель, точка подключения к сети и заземляющие клеммы. Если готовое решение не удовлетворяет запросам, детали станции можно приобрести отдельно, а затем собрать уже на месте монтажа. Главное условие – соответствие элементов системы по характеристикам.

Рекомендации по выбору газоблоков

Как добывают

К местам добывания руды для производства продукта, пригодного к использованию в земледелии, относятся:

• Казахстан;
• Сибирское месторождение;
• Полуостров Кольский;
• Дальневосточный рудник;
• Уральские карьеры.

После добычи руду, подвергают обработке высокими температурами, фасуют.

Мнение эксперта об Вермикулите

Добавление вермикулита к посадочному грунту помогает решить сразу несколько задач. Научно доказана эффективность использования вермикулита для улучшения аэрации, снижения потребности растений в воде. Вещество исключает необходимость дополнительного внесения препаратов кальция, калия. С помощью вермикулита удается решить проблему развития грибковых заболеваний.

Анатолий Байков

Конструктивные отличия

Прежде всего, нужно понимать — гидроаккумулятор и расширительный бак, несмотря на заверения некоторых недобросовестных менеджеров, это не одно и то же. Их конструктивные отличия обусловлены спецификой применения. Установка расширительного бака в качестве гидроаккумулятора чревата неприятными последствиями.

Суть в том, что в расширительном баке для системы отопления мембрана делит внутренний объем пополам. Изначально воздух, закачанный в нижнюю половину, создает давление достаточное для того чтобы мембрана была полностью прижата к внутренней поверхности. По мере повышения температуры теплоносителя, его объем увеличивается, давление возрастает и в верхнюю половину начинает поступать вода, отжимая мембрану. Соответственно, воздух в нижней половине сжимается. Гидроаккумулятор отличается тем, что в нем установлена баллонная мембрана, поступая в которую вода не контактирует с внутренними стенками.

Закрытые расширительные баки: с диафрагменной мембраной, с баллонной мембраной

Рассматривания отличия расширительного бака от гидроаккумулятора необходимо понимать, что работают они в разных условиях. Изменение объема жидкости в системе отопления незначительно, кроме того происходит это медленно, без резких рывков. Однако температура может достигать 90 °C. Потому первое требование к такой мембране это устойчивость к длительному воздействию высокой температуры

Для баллонной мембраны в гидроаккумуляторе холодного водоснабжения устойчивость к воздействию высокой температуры не столь важно, но способность работать в режиме частого растяжения/сжатия является ключевой

К сожалению универсального материала, одинаково устойчивого и к воздействию высокой температуры, и к регулярным растяжениям, не бывает. Мембраны в современных расширительных баках изготовлены из таких материалов:

— NATURAL — может эксплуатироваться при рабочей температуре от -10 до 50 °С. Чрезвычайно эластичный материал, однако по мере эксплуатации может происходить частичная диффузия. Натуральная каучуковая резина может быть использована как для питьевой, так и технической воды;— BUTYL — возможна эксплуатация при температуре от -10 до 100 °С. Более устойчивая с точки зрения диффузии, но не такая эластичная, как NATURAL. Синтетическая бутиловая резина может быть использована в качестве мембраны гидроаккумулятора;— EPDM – работает при температуре от -10 до 100 °С. Более проницаема для воды, чем BUTYL. Синтетическая этилен/пропиленовая резина устанавливается в баках для питьевой или технической воды;— SBR – допустима эксплуатация при температуре от -10 до 100 °С. Менее эластична Применяется исключительно в расширительных баках системы отопления, не достаточно эластична для установки в гидроаккумуляторах;— NITRIL – работает при температуре от -10 до 100 °С. Устойчива к воздействию активных сред.

Сфера применения компенсационных баков не ограничивается отопительными системами и водоснабжением, они с успехом используются для хранения огнегасящей жидкости в автоматических системах пожаротушения, а также в составе модуля порошкового пожаротушения.

Вне зависимости от типа гидроаккумулятор и расширительный бак являются неотъемлемой частью любой системы жизнеобеспечения и обеспечивают высокий уровень комфорта и безопасности проживания.

Выбор гидроаккумулятора, расширительного бака. Обслуживание. Эксплуатация. Ремонт. (10+)

Гидроаккумулятор, расширительный бак. Особенности выбора

Гидроаккумулятор и расширительный бак предназначены для немного разных целей, но устроены практически одинаково, так что я объединил их в одной статье. Гидроаккумулятор предназначен для накопления воды в системе автономного водообеспечения, защиты системы от избыточного давления, исключения частого включения насоса. Расширительный бак устанавливается в систему отопления. Он защищает ее от избыточного давления, которое может возникать при расширении воды (или другого теплоносителя) от повышения температуры. Ключевым отличием гидроаккумулятора от расширительного бака является то, что расширительный бак должен работать при достаточной температуре, к гидроаккумулятору для холодной воды такие требования не предъявляются. Но зато для большинства гидроаккумуляторов высокие требования к качеству материала мембраны, так как они используются в подаче воды, которая может употребляться в пищу. Для расширительного бака такие требования менее критические.

Обработка картофеля перед посадкой (виды и способы обработок, пестициды, сроки)

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

• обеспечить достаточный уровень потребления воды,
• оптимально использовать насосное оборудование,
• продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется

Место установки дополнительного гидробака не играет важной роли

При необходимости в систему можно установить несколько гидробаков

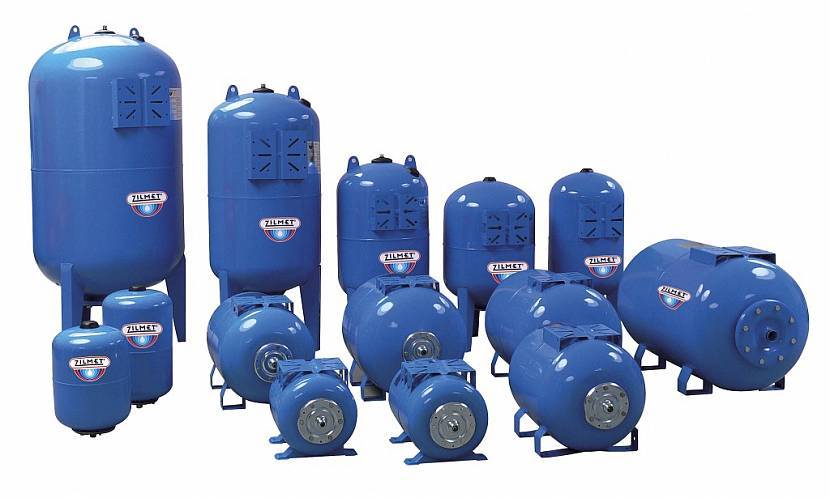

Виды гидробаков

Различают устройства вертикальные и горизонтальные, их по-разному устанавливают. Обычно баки емкостью до 50 л располагают горизонтально, а объемом побольше – вертикально, чтобы не занимали много места. На эффективность это не влияет. Можно выбирать такую модель, которая будет удобнее в эксплуатации и подойдет для места, где ее будут ставить.

Общий объем гидробака и количество воды, которое он может вместить, это разные показатели. Емкость выбирают в зависимости от характеристик водопроводной системы

В вертикальных и горизонтальных моделях для отведения воздуха из той части, в которую накачан воздух или газ, предусмотрен ниппель – воздушный клапан. Использовать его очень просто.

Расположен он у всех видов гидробаков со стороны, противоположной установки фланца, предназначенного для подключения оборудования к водоснабжению.

Мембранные баки с красным корпусом предназначены для систем ГВС или для отопления. Их нужно использовать строго по назначению

Цвет емкости обычно бывает голубым или синим, в отличии от красных расширительных баков для отопления. Они не взаимозаменяемые, для изготовления мембраны используются разный материал. В “холодных” гидробаках применяют пищевую резину.

Кроме того, гидроаккумуляторы синего цвета могут переносить более высокое давление, чем устройства для отопления и ГВС. Нельзя использовать такие емкости не по назначению, они быстро выйдут из строя.

В вертикально ориентированных ГА вода подается снизу, а лишний воздух удаляют по необходимости сверху, стравливая его через ниппель. В горизонтальных вариантах как подача воды, так и стравливание воздуха производится сбоку.

Резьбовое соединение для подключения к водоснабжению всегда одного размера, это 1 1/2 дюйма. Резьба для подсоединения мембраны может быть внутренней или наружной. Размеры их тоже унифицированы, внутренняя резьба стандартно равно 1/2 дюйма, наружная – 3/4 дюйма. Это важный момент, поскольку для надежного подключения нужно, чтобы размеры патрубка и водопроводной трубы совпадали.

Импортные модели ГА выглядят очень презентабельно, но они не всегда подходят для эксплуатации в местных условиях. Перед покупкой такого устройства следует изучить отзывы

Цитаты

Жидкий пластик для окон Космофен и как с ним работать

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;

• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Какой выбрать объем гидроаккумулятора водоснабжения

Чем чаще происходит смена фаз работы и простоя циркуляционных насосов в системе водоснабжения, тем выше энергопотребление и износ узлов и деталей в оборудовании гидросистемы. Поэтому целесообразно выбрать гидроаккумулятор в расчете на сокращение числа пусков электродвигателя насоса. Главным критерием в этом выборе является определение оптимального объема гидробака. При этом можно использовать как общие (приближеные) рекомендации, так вполне конкретные и точные методики расчета.

Для экономии электроэнергии и продления срока службы, насос должен пускаться не более 30 раз в час. Для ориентировочного подсчета объема придется учесть еще несколько параметров:

• Производительность насоса (QH). Среднестатистический бытовой насос имеет производительность примерно 2-3 м3/час (2000-3000 л/час);
• Полезный объем гидроаккумулятора (VЭФ). Это количество жидкости (воды), которое может быть извлечено из гидробака в пределах мин. и макс. давлений срабатывания реле. В жизни он составляет в районе 40% от общего объема емкости.

Чтобы обеспечить это условие, нужно выбирать ГА общим объемом, как минимум:

V_min=Q_H/(30∙V_ЭФ)=(2000…3000)/(30∙0,4)=170…250л

В случае, если объем воды в гидроаккумуляторе использовать в качестве резерва, например при отсутствии электричества, для семьи из 1-2 человек достаточно бака емкостью от 24 л. Для трех потребителей рекомендуются баки от 50 л, а для четырех и более — от 100 л.

Казалось бы — чем больше объем бака, тем лучше. Но не стоит забывать, что запас воды — это всего лишь дополнительный бонус и стремление к его увеличению может иметь минусы:

• Такой гидробак занимает много места, а значит, придется иметь большое помещение для его размещения.
• При большом объеме и незначительном потреблении, вода в баке может застаиваться.
• Не факт, что минимальное количество пусков электродвигателя продлит насосу жизнь
