Последовательность установки радиатора
Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.
Если радиатор уже собран, то этапы выполнения работы таковы:
- Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.
- Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
- Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
- Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
- Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
- Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.
Инструменты и комплектующие
При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.
Другие комплектующие:
- Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
- Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
- Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
- Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
- 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.
Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.
Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.
Установка и подключение радиатора к пропиленовой трубе
При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.
Порядок работ:
- Установка радиатора.
- Установка арматуры
- Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
- Монтаж перемычек, компенсаторов.
- Соединение трубы и радиатора при помощи сварочного аппарата.
В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.
Установка и подключение радиатора к металлической трубе
При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.
Установка биметаллических батарей
В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.
Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:
- располагать батарею лучше следует по центру окна;
- устанавливается оборудование только в горизонтальном положении;
- обогревательные детали устанавливать надо на одном уровне в пределах помещения;
- от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
- от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
- между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.
Алгоритм монтажа биметаллического радиатора следующий:
- проводится разметка места для установки на стене кронштейнов;
- фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
- на кронштейны ставится батарея;
- радиатор подсоединяется к трубам;
- устанавливается термостатический клапан либо краник;
- вверху батареи ставится воздушный клапан.
Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:
- перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
- перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
- во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
- в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
- при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
- перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
- когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
- не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.
Что есть система отопления
Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.
Основные требования, предъявляемые к отопительным приборам:
- Механическая прочность. В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.
- Стойкость к коррозии. Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
- Максимальная теплоотдача. В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
- Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).
Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

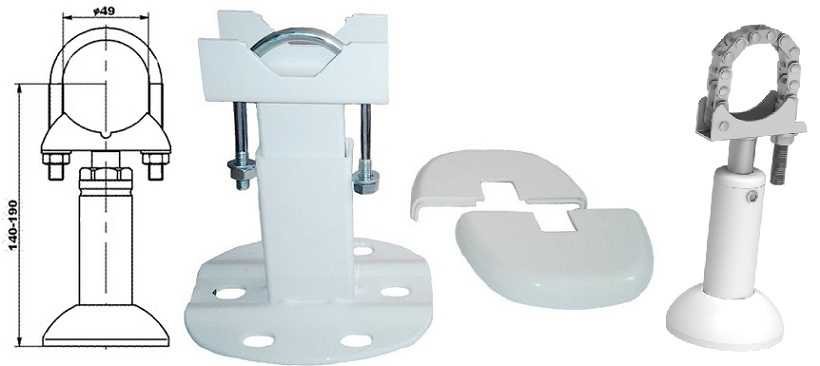

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.
Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол
Цемент М500, сухие смеси М150, М200, М300 оптовая продажа в Москве
Крепления для алюминиевых радиаторов отопления
Кронштейны для алюминиевых радиаторов обязаны иметь определённую длину. Данные конструкции характеризуются довольно маленьким весом и не имеют дополнительных элементов. Устройства из подобного материала не выдержат тяжёлых и больших отопителей, потому монтаж её производить можно на любом типе поверхности.
В процедуре монтажа нет ничего того, что будет не под силу сделать без помощников. Нужно лишь верно сделать разметку и крепление конструкции на поверхности. Какой бы ни был материал в качестве основы пола либо стены, радиаторы из алюминия не требуют дополнительных креплений.
Кронштейны регулируемые для радиаторов Rifar
Выполнение работ
Акварель и гуашь
Вопрос, как легко избавиться от акварельных красок, мучает родителей маленьких детей и просто любителей порисовать.
“Мокрые” следы акварели можно отстирать машиной в режиме интенсивной стирки. Для давно посаженных пятен потребуется предварительное замачивание в водно-мыльном растворе. Последующая стирка в стиральной машине на 99% удалит загрязнение.
С гуашью немного сложнее. Если обычная стирка не помогает, то можно испробовать в равных долях нашатырный спирт и глицерин.
Для плотных материалов вместо последнего применяют щавелевую кислоту. В обеих ситуациях очистку производят ватным диском, двигаясь от края к центру пятна.
Правила и выбор места
Перед монтажом надо определиться с местом, где будут монтироваться биметаллические радиаторы. Этот этап является важным. Если предварительно не продумать этот шаг, батарея не сможет эффективно выполнять свои функции.
Специалисты рекомендуют монтировать батареи так, чтобы обеспечивать тепловой барьер возле оконного проема, который будет препятствовать поступлению из него холодного воздуха. Прогретый же воздух от батареи будет подниматься вверх и не давать возможности холодному воздуху проникать в помещение.
Это также поможет уменьшить количество конденсата на окнах и снизить расходы на отопление, так как воздух в комнате будет прогреваться равномерно
При этом важно поставить радиатор ровно посередине окна. Допустимое отклонение составляет всего 2 см
Также важно правильно разместить радиаторы относительно подоконника. Слишком маленькое расстояние до него не даст возможности циркулировать воздуху, что уменьшит эффективность отопления
Рекомендуется расстояние между прибором и подоконником делать не менее 6 см.
При этом нужно выбрать батарею такого размера, чтобы она находилась на расстоянии минимум 8 см от пола. Таким способом можно правильно установить биметаллические радиаторы и увеличить эффективность их работы.
Необходимое крепление
Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.
Особенности кронштейнов являются такими:
- Используемый металл имеет относительно малую толщину.
- Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
- Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.
Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.
Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:
- Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
- Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.
Разнообразие отопительных радиаторов
Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.
В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления
Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно
Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.
Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.
А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.
Особенности самовыравнивающихся полов
Полы, которые устраиваются из самовыравнивающихся смесей, обладают множеством достоинств, по отношению к другим смесям, применяемым в строительстве и ремонте:
- время для высыхания поверхности пола занимает одни сутки, в отличие от бетонной стяжки, на полное высыхание которой нужно около 3-4 недель. Особенно это актуально тем, кто делает ремонт в квартире, в которой проживает;
- покрытие после высыхания водонепроницаемое и гладкое, что делает такой пол лучшей основой для финишной отделки ламинатом, линолеумом и другими;
- такая смесь, после высыхания остается упругой и пластичной. У нее маленький удельный вес, что дает возможность использования ее не только на бетонных основаниях, но и на деревянных полах;
- легкое нанесение смеси;
- небольшая толщина слоя и прочность покрытия;
- не подвержены горению;
- экологичны и не выделяют никаких вредных веществ;
- им не могут повредить ни насекомые, ни грибок.
Основным недостатков такого пола считается довольно высокая цена, но это перекрывается его эффективностью.
Так же минусами считаются высокие требования и сложность демонтажа покрытия, в случае если монтаж пола будет выполнен с ошибками.
Крепление для чугунных батарей
Кронштейн литой под чугунный радиатор, чугунный литой
При установке кронштейнов для батарей отопления из чугуна, стоит быть предельно внимательным. Перед началом работ нужно произвести все расчёты, перепроверить их неоднократно. Ведь материал выполнения радиатора довольно тяжёлый, и из-за этого даже самая, казалось бы, незначительная погрешность может стать причиной неприятного последствия. При монтаже радиатора нужно применять регулируемый кронштейн для радиаторов отопления из чугуна большой толщины
Использование именно такого прибора очень важно, потому что он даёт возможность изменять расстояние между прибором обогрева и стеной
Способ крепления чугунных радиаторов к стене зависит от материала основания. В случае гипсокартонного либо деревянного основания, помимо кронштейнов для батарей из чугуна должна быть подставка, функция которой в компенсации большого веса устройства.
Отметить точки для будущих отверстий можно и самому, однако для монтажа отопительного устройства нужен будет напарник, в особенности, если батарея имеет несколько секций. Для уверенности в качестве крепежа, специалисты советуют приобретать кронштейны для крепления радиаторов отопления к стене из Германии либо Австрии. Цена на них, конечно, немного выше, но зато вы можете не беспокоиться за их надёжность.
Кронштейн напольный регулируемый для чугунных радиаторов из стали
Тип системы отопления
Системы с одной трубой могут иметь вертикальную или горизонтальную разводку. Последний вариант больше всего подходит для жилищ небольшой этажности: обычно речь идет об одно- или двухэтажных домах. Трехэтажные строения горизонтальной разводкой оснащаются редко. Вертикальную разводку обычно применяют в многоэтажках. Такая схема состоит из выходящей из потока трубы, следующей на радиатор, и далее – в пол. Такую картину можно наблюдать во всех (или почти во всех) помещениях. Иногда встречаются случаи с запиткой от одного стояка сразу двух радиаторов. При этом совсем не обязательно, чтобы они находились в одной комнате.
Сильной стороной этой схеме являются небольшие затраты на монтажные работы и стабильность работы (разбалансировать ее довольно непросто). Однако если происходят весомые изменения параметров батарей и труб, это может в значительной мере повлиять на гидравлическое сопротивление. В результате теплыми оказываются только две первые секции, а вся остальная часть прибора остается холодной.
Для однотрубной разводки характерно постепенное снижение температуры теплоносителя по мере удаления его от котла. Эффективность нагревания батареи у соседа сверху (при верхней подаче) обратно пропорционально нагреванию радиатора этажом ниже . Во избежание подобных ситуаций был принят закон об общей собственности системы отопления. Теперь, чтобы заменить трубу или отопительный прибор, нужно получить соответствующие разрешения. Двухтрубной разводкой многоэтажки оснащаются не так часто. Объясняется это большим расходом труб на ее организацию. К тому же значительные размеры усложняют балансировку контура.
Двухтрубная система в многоэтажном доме имеет следующую схему:
- В помещение заводится две трубы.
- Более горячая часть служит для подачи теплоносителя на батарею.
- Вторая отводит остывший после радиатора теплоноситель дальше.
Благодаря этой схеме достигается идентичность температуры подаваемого на все отопительные приборы теплоносителя
Важно помнить, что если произойдет изменение гидравлического сопротивления всего в одном радиаторе, вся система может полностью разбалансироваться. Очень маленькое сопротивление спровоцирует прохождения почти всего объема теплоносителя именно через этот участок
Потому при наличии такой разводки в обязательном порядке проводится монтаж регулирующей арматуры. Чаще всего это – ручные регулирующие вентили или термостаты.
Монтаж биметаллического отопления
Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.
Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.
Строительные правила
Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:
- 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
- 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
- На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.
Порядок установки
Установка биметаллических радиаторов отопления должна проходить в следующем порядке:
- Проводится разметка мест крепления кронштейнов на стене,
- Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
- Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
- Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
- Проводится монтаж воздушного клапана в верхней части аппарата.
Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан
Правила установки своими руками
Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах.
До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки
Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки.
Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия.
В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей.
Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит.
Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения
Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно.
Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам.
После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).
Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов
Крепления для стальных радиаторов
Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.
Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.
Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.
Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.
