Отопительные котлы на твердом топливе

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Плюсы и минусы автоматического устройства

Достоинства:

  • Автономность: системы на твёрдом топливе требуют регулярной загрузки топлива, иногда до 10 раз в сутки. Автоматика увеличивает длительность горения и КПД системы, благодаря чему следить за котлом нужно реже.
  • Дистанционное управление: продвинутые электронные системы обеспечивают управление через интернет или SMS, позволяя следить за котлом из любой точки мира или запускать отопление заранее перед приездом.
  • Точное определение и поддержание температуры — избавляет от необходимости регулировать тягу вручную, уменьшает влияние качества топлива на стабильность системы.
  • Безопасность использования: перегретый дымоход, закипание теплоносителя, всё это может привести к опасным аварийным ситуациям или даже возгоранию. Автоматика освобождает пользователя от необходимости контроля за работой котла и оповещает о нештатных ситуациях.

Недостатки:

  • Энергозависимость: при сбое электропитания котёл может перейти в бесконтрольный режим, поэтому для автоматических систем необходимо механическое резервирование и бесперебойное энергоснабжение.
  • Стоимость: хотя электронные системы управления котлами не являются чересчур сложными, они позиционируются на класс выше классических котлов, и их цена неоправданно высока.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

  • труба и лист из стали толщиной 4 мм;
  • профтрубы, прутья металлические сечением 2 см;
  • электродоты;
  • вентилятор;
  • кирпичи огнеупорные;
  • автоматический регулятор температур;
  • крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

  • бочка из металла (объем – 200 л);
  • стальной лист толщиной 3-5 мм (для создания топки);
  • металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
  • труба Г-образной формы (диаметр – 20 мм);
  • колосник;
  • дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Котлы длительного горения – закладка дров два раза в сутки!

Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

Преимущества и недостатки самодельных котлов

Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:

  • Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
  • Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
  • Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
  • Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.

Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.

Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.

Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:

Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.

Заводские  котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.

В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.

В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.

Контроль и регулировка температуры

Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.

Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.

На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.

Плюсы и минусы

Автоматика для печей, работающих на твердом топливе, имеет большое количество преимуществ, и всего лишь один недостаток. Они будут рассмотрены ниже.

Итак, преимущества:

  1. Автоматическая регулировка температуры. Раньше человеку приходилось ставить заслонку на нужном уровне, чтобы увеличить и уменьшить температуру в котле. Теперь же, современные печи на твердом топливе сами об этом позаботятся. Человеку нужно лишь настроить температуру и все! Котел в процессе работы будет проверять температуру, и с помощью специальных приспособлений, таких как вентилятор, насос, будет ограничивать, или увеличивать подачу воздуха. Если температура внутри котла повышается, то подача воздуха автоматически ограничивается, а если температура меньше заданной нормы, то подача воздуха увеличивается.
  2. Независимая работа котла. Раньше, если хозяину нужно было уезжать куда-либо на несколько дней, то ему приходилось полностью отключать котел, то есть выводить его из рабочей фазы. С современными агрегатами все обстоит иначе. Благодаря автоматике можно задать минимальные показатели для печи перед отъездом, а к приезду дом будет теплым и уютным.
  3. Поджог топлива. Теперь нет необходимости в поджигании топлива. Система сделает это в автоматическом режиме.
  4. Безопасность. У современных агрегатов и безопасность на высшем уровне. В систему установлены специальные приспособления, которые способны определять поломку или вывод из строя того или иного элемента. Об этом будет свидетельствовать резкий скачок температуры, изменение давления и др. Если таковое обнаружится, то система автоматически останавливает работу, и издает звук, благодаря чему хозяин быстро может узнать о неисправности и вызвать специалиста.
  5. Запас электроэнергии. Если вдруг подачу электроэнергии прервали, то агрегат будет работать еще какое-то время.
  6. Самостоятельная загрузка топлива. Современные котлы обладают специальным баком, в котором хранятся дрова или другой вид топлива. Автоматика способна в автоматическом режиме загружать топливо в камеру сгорания. Теперь так же зольник очищается в автоматическом режиме без участия человека.
  7. Система управления. Есть такие виды автоматики, где человек, нажав на специальные экранные элементы, должен задать те или иные значения. Но есть и такие варианты, где человеку не требуется подходить к системе, и может просто управлять пультом, причем сигнал улавливается на довольно большом расстоянии.

Вот такие плюсы есть у автоматики. Нужно сказать, что все это направлено на то, чтобы сделать человеческую жизнь как можно комфортным, а котел максимально безопасным. Автоматика имеет всего один недостаток — энергозависимость.

Рейтинг ТОП-5 лучших твердотопливных котлов с водяным контуром

Российский рынок отечественных котлов насыщен твердотопливными котлами как отечественного, так и западного производства. Серьезная конкуренция на рынке заставляет производителей, вносить инновационные изменения в конструкцию и снизить потребительские цены. По оценкам покупателей наибольшими преимуществами обладают следующие марки.

Лемакс Форвард-20

Одноконтурный твердотопливный агрегат с инновационной топливной загрузкой верхнего типа. Имеет повышенную скорость нагрева и высокие аккумуляционные качества, в связи, с чем долго сохраняет температуру теплоносителя, даже после выгорания топлива.

Современный дизайнерский вид позволяет вписать его в любой интерьер, подсоединить к различной системе отопления. Он способен качественно обогреть дом от 150 до 200 м2.

Эксплуатационные параметры:

  • производство — Россия;
  • тепловая мощность — 20 кВт;
  • стальной теплообменник;
  • энергонезависимый;
  • вариант изготовления топочной камеры — открытый;
  • регулирование температуры — механика;
  • расположение — напольного типа;
  • КПД — 76%;
  • топливо — дрова/уголь;
  • температура нагрева воды — 95 С;
  • гарантийные обязательства — 3 года;
  • цена — 21700 руб.

ZOTA Carbon 20

Твердотопливная модель с верхней загрузкой топлива для отопления жилого дома от 180 до 200 м2. Не предполагает подключения к электросети. Обладает емкой топочной камерой и автономной загрузочной системой.

Имеет один из самых высоких КПД для аналогичных котлов. Применяются с дополнительной емкостью, как котлы для теплого водяного пола.

Эксплуатационные параметры:

  • производство — Россия;
  • тепловая мощность — 20 кВт;
  • стальной теплообменник;
  • энергонезависимый;
  • вариант изготовления топочной камеры — открытый;
  • регулирование температуры — механика;
  • расположение — напольного типа;
  • КПД — 80%;
  • топливо — уголь;
  • температура нагрева воды — 95 С;
  • гарантийные обязательства — 1 год;
  • цена — 46579 руб.

Protherm Бобёр 30 DLO

Водоводяной твердотопливный высокопроизводительный котел. Конструкция обеспечивает мощный теплосъем за счет установки долговечного 5 секционного чугунного двухходового теплообменного аппарата. Способен качественно обогреть жилой дом площадью 250 м2.

Эксплуатационные параметры:

  • производство — Словакия;
  • тепловая мощность — 24 кВт;
  • энергонезависимый;
  • чугунный теплообменник, 5 секций;
  • вариант изготовления топочной камеры — открытый;
  • регулирование температуры — механика;
  • расположение — напольного типа;
  • КПД — 76%;
  • топливо — уголь/дрова;
  • температура нагрева воды — 95 С;
  • гарантийные обязательства — 2 года;
  • цена — 75490 руб.

Wirbel EKO-TK 20

Твердотопливный водогрейный котел хорошо нагревает помещения с площадью до 200 м2. Имеет возможность функционировать, как в открытой, так и в закрытой схеме теплоснабжения.

Оборудован надежной защитой от перегрева котла. При достижении теплоносителя Т +95 С, агрегат автоматически отключается.

Эксплуатационные параметры:

  • производство — Россия/Австрия;
  • тепловая мощность — 20 кВт;
  • энергозависимый;
  • стальной теплообменник;
  • вариант изготовления топочной камеры — открытый;
  • регулирование температуры — механика;
  • расположение — напольного типа;
  • КПД — 78%;
  • топливо — уголь/дрова;
  • температура нагрева воды — 95 С;
  • гарантийные обязательства — 3 года;
  • цена — 55230 руб.

Kentatsu ELEGANT-04

Напольный твердотопливный водогрейный котел работает с любой системой отопления, как с циркуляционным насосом, так и без. Не требует подключения к электрической сети.

Способен нагреть объект площадью до 270 м2, а также использоваться в качестве автономного источника для бойлера косвенного нагрева ГВС.

Эксплуатационные параметры:

  • производство — Словакия;
  • тепловая мощность — 27 кВт;
  • энергонезависимый;
  • стальной теплообменник;
  • вариант изготовления топочной камеры — открытый;
  • регулирование температуры — механика;
  • расположение — напольного типа;
  • КПД — 78%;
  • топливо — уголь/дрова;
  • температура нагрева воды — 90 С;
  • гарантийные обязательства — 2 года;
  • цена — 38000 руб.

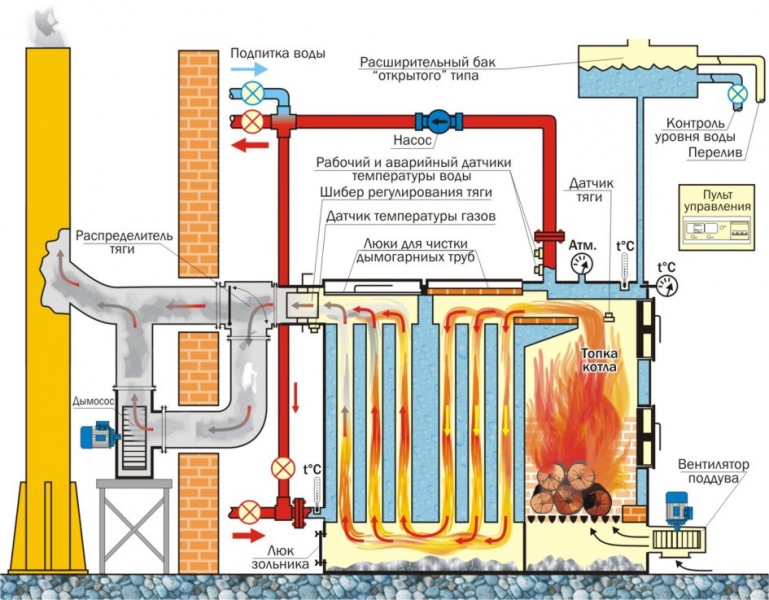

Конструкция

Твердотопливные котлы отличаются простым принципом работы. Топочная камера размещена в стальном корпусе, через дверцу на лицевой стороне котла загружают топливо и поджигают.

В процессе сгорания топлива горячие дымовые газы омывают теплообменник, выполненный в виде труб или водяной рубашки, и отдают тепло воде отопительного контура. Нагреваясь, вода начинает естественное движение по контуру, за счет разности температур на входе и выходе из котла.

Остывшие котловые газы уносятся в атмосферу через дымовую трубу, также за счет разности температур на входе и выходе из котла. Под топкой находится зольник, который предназначен для сбора несгоревших частей топлива.

Дверца зольной камеры выступает в роли заслонки, регулирующей подачу воздуха в зоне горения, чтобы обеспечить полное сгорание.

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

  • КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
  • комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
  • камера сгорания и зольный ящик расположены внутри водяной рубашки;
  • регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
  • внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
  • съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
  • возможность ремонта.

Конструкция котла Zota Mix

  • нужен запас топлива и место для его хранения;
  • затраты по доставке, выгрузке и складированию дров, угля, брикетов;
  • снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
  • для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
  • обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
  • установка в отдельном помещении;
  • для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

  • бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
  • компактный размер;
  • водяной теплообменник охватывает топку со всех сторон (кроме фронта);
  • выдвижной зольный ящик;
  • монтажное гнездо для регулятора тяги;
  • возможность подключения к дымовой трубе любой конфигурации;
  • стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
  • конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

  • устаревшая конструкция, примитивная автоматика низкого качества;
  • заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

  • обеспечивает стабильное горение топлива любой сортности и степени влажности;
  • эффективная работа котла с одной закладки в течение 8 часов;
  • экономный расход топлива;
  • совместимость генератора с системами естественной или принудительной циркуляции;
  • экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
  • конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

  • сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
  • ручная закладка топлива и чистка камеры сгорания;
  • большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Автоматизация работы котлов

Для того, чтобы снизить показатель присутствия человека котлы оборудуются элементами автоматики. К ним относятся устройства подачи топлива в топку котла. Конструктивно представляет собой бункер для загрузки угля или гранул и устройство их дозирования и подачи в саму топку. Применение такой системы делает котел полностью автономным на сроки от 1 до 7 суток. У некоторых моделей котлов повторный розжиг возможен без участия человека. Есть и модели, которые даже оснащаются управлением через сотовую связь или сеть интернет с помощью специальных электронных блоков.

Конечно, вся функциональная автоматика требует постоянного наличия электричества. Поэтому такие котлы автоматически относятся к энергозависимым.

Также к устройствам автоматика можно отнести возможность переворота решеток колосников и очистки зольника. Реализуется это с помощью механических устройств. Обычно такие механизмы ставятся в стальных котлах.

Котлы, оснащенные системами автоматики, так и называются — автоматическими. В эксплуатации они долгое время не требуют для работы присутствия человека. Но, какими бы они не были, загружать топливо в предварительный бункер все-таки нужно, хотя бы раз неделю или месяц.

В заключение, важный вывод

Из сказанного видно, что решение вопроса о том, как подключить газовый котел с твердотопливным, зависит от финансовых возможностей, общей отапливаемой площади и требуемого уровня безопасности. Если позволяют финансы и дом большой, то лучше всего использовать теплоаккумулятор, а в маленьком доме будет отлично работать и последовательная схема.

Однако, как показывает опыт, оптимальным вариантом является система с гидравлическим разделителем 93х ходовым клапаном). При настенном газовом котле требуется купить только 2 насоса – на твердотопливный котел и в целом на систему. А сам разделитель, по своей сути, является тепловым аккумулятором в миниатюре, только без змеевика. Единственный недостаток заключается в том, что твердотопливный котел работает в закрытой системе циркуляции, что снижает уровень безопасности в случае отключения электроэнергии.

Варианты котлов с работой на разном топливе

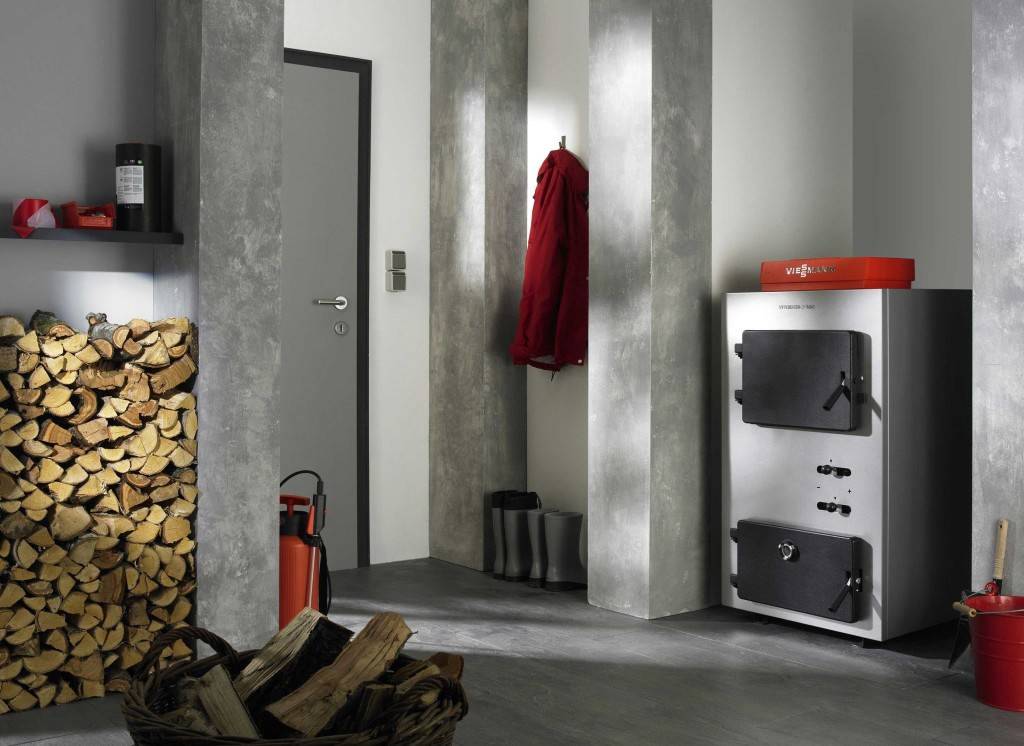

котлов на твердом топливе

Существует несколько схем обвязки двух котлов для совместной работы. Самые распространенные это:

  • последовательная установка;
  • параллельное подключение двух источников тепла к системе отопления;
  • подача тепла от котлов через гидравлический разделитель;
  • использование аккумулятора тепла.

Каждый из способов имеет свои преимущества и недостатки. Одна схема обойдется дешевле, но потеряет в надежности. Другая стоит дороже, но выигрывает с обеспечении более стабильной работе и увеличении экономии топлива.

Последовательная установка

Теплоноситель из обратки сначала поступает в менее мощный источник тепла, а после этого в следующий. Система отопления закрытого типа с одним общим расширительным баком. Обвязка потребует минимальных финансовых затрат, однако может использоваться только в небольших жилых домах с отапливаемой площадью не более 120 м2.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
