Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

• листа нержавеющей или оцинкованной стали;
• электрической или аккумуляторной дрели;
• обычных и ножниц по металлу;
• болтов, саморезов, гаек и хомутов;
• предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
• сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу.

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

• молоток или киянка;
• дрель;
• тиски;
• ножницы по металлу;
• рулетка и карандаш.

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок.

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Комментарии

Что такое жидкие гвозди

Жидкие гвозди – это один из видов строительного клея, прочность которого сопоставима с крепёжными метизами. В состав входят синтетический каучук и полимерные материалы. В качестве наполнителя чаще всего используют глину, относящуюся к редким сортам. Компонент отличается высокой пластичностью и эксплуатационными свойствами.

Вместо глины применяют другие природные минералы, к примеру, мел. Но такой продукт уступает по прочности оригинальному клею. Распознать состав с добавлением карбоната кальция можно по белому цвету. Для придания средству из глины белой тональности смесь обогащается диоксидом титана.

Область применения сверхпрочного клея настолько широкая, что составить полный перечень работ не представляется возможным. Среди распространённых вариантов:

• крепление панелей, плитки и прочих декоративных элементов интерьера;
• соединение деталей из дерева, МДФ, ДСП и прочих древесных листовых материалов;
• монтаж дверных ран, оконных переплётов;
• работа с гипсокартоном, пластиком, полистиролом;
• фиксация металлических элементов, заготовок из алюминия;
• склеивание или монтаж зеркал, керамики, стекла.

К преимуществам можно отнести:

• высокая адгезия;
• прочность соединения (способен выдерживать нагрузку до 80 кг/см2);
• простому применению;
• удобной фасовке;
• инертности к коррозийным процессам;
• быстрому схватыванию (требуется всего несколько минут для сцепления поверхностей);
• высокой огнестойкости;
• отсутствию в составе токсических компонентов;
• экономичному расходу.

Жидкие гвозди хорошо фиксируют не только ровные плоскости, но и рельефные поверхности с небольшим перепадом. Это упрощает монтаж криволинейных элементов декора. Работа с клеем проводится быстро без пыли и шума. Большинство продуктов не имеют резкого запаха.

Существенных недостатков жидкие гвозди не имеют. Негативный опыт применения клея зачастую связан с покупкой некачественного клея неизвестных производителей, либо использованием разновидности продукта не по назначению.

Обустройство зоны вокруг беседки

Для создания гармоничного оформления ландшафтного дизайна предварительно рекомендуется просмотреть наиболее интересные варианты обустройства. Кроме того, следует заранее продумать, какая площадь остается свободной вокруг беседки. Практичным решением для хозяев, у которых есть дети, или которые будут принимать гостей с детьми, станет расположение возле беседки детской зоны отдыха. Она может частично примыкать к одной из стен павильона (естественно, максимально удаленной от печи или барбекю) или просто находиться рядом. Так, во время отдыха взрослые всегда смогут следить за своим чадом. Самым простым вариантом обустройства становится простое насаживание газона. На фоне красивой зеленой лужайки хорошо будет смотреться любая беседка. При этом от дома к ней можно выложить дорожку из плит или камня. Для любителей настоящего релакса хорошо подойдет обсаживание беседки разными кустарниками и вьющимися растениями с яркими цветами (желтыми, белыми, красными). Также неподалеку от беседки можно установить компактный фонтан или сделать искусственный пруд.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Суть устройства

Зачем устанавливают дефлектор на дымоход, какие его основные функции

После установки дефлектора существенно увеличивается тяга. Это происходит потому, что конструкция отклоняет потоки воздуха и образует на выходе из вентиляции зону пониженного давления. Именно по этой причине воздушные массы, находящиеся внутри, поднимаются по трубе и компенсируют недостаток давления.

Если правильно выбрать воздушный дефлектор, получится значительно увеличить эффективность работы вентиляции. Иногда производительность повышается на 20%. Лучше всего действуют приборы, установленные на вентиляционных каналах, отличающихся большим количеством горизонтальных и извилистых участков.

Основной задачей, которую выполняют установленные на крышу дефлекторы, считается укрытие вентканалов от проникновения загрязнений, а также птиц и другой живности извне. Даже за короткое время мелкий мусор, опалые листья, пыль и иные частицы накапливаются на стенках трубы, приводя тем самым к сужению ее диаметра. По этим причинам вся система может выйти из строя.

Другие функции приборов:

• защита от попадания атмосферных осадков;
• усиление тяги;
• повышение КПД вентиляции до 20%;
• гашение искр и обеспечение пожарной безопасности;
• препятствие появлению обратной тяги, так называемого эффекта опрокидывания вентиляции.

Видео-тесты очистителей воздуха: какой лучше для аллергиков?

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Где применяется

Вращающийся дефлектор имеет достаточно широкое применение. Наибольшее применение они находят на промышленных предприятиях, спортивных сооружениях, общественных зданиях, таких как: магазины, кафе, автомастерские, бассейны и другие подобные сооружения. Точнее там, где имеется развитая сеть вентиляционных выходов на крышу и требуется получить максимальный эффект и экономию от применения турбин. Реже их используют в жилых зданиях многоквартирных застроек или в частном домовладении.

По диаметру входного отверстия можно также условно разделить применение таких дефлекторов:

• от 110 мм до 195 мм применяется в небольших помещениях, например, в погребе, гараже;
• от 200 мм до 315 мм используется для помещений побольше, где площадь не превышает 50 м²;
• от 350 мм до 680 мм – применяют для жилых многоквартирных домов и частных домовладений.

Применение устройства не ограничивается названными сооружениями, поскольку оно является универсальным и может быть использовано на участке вытяжки практически в любой системе вентиляции. Хочется также отменить, что изделие применяют в системах естественной вентиляции.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

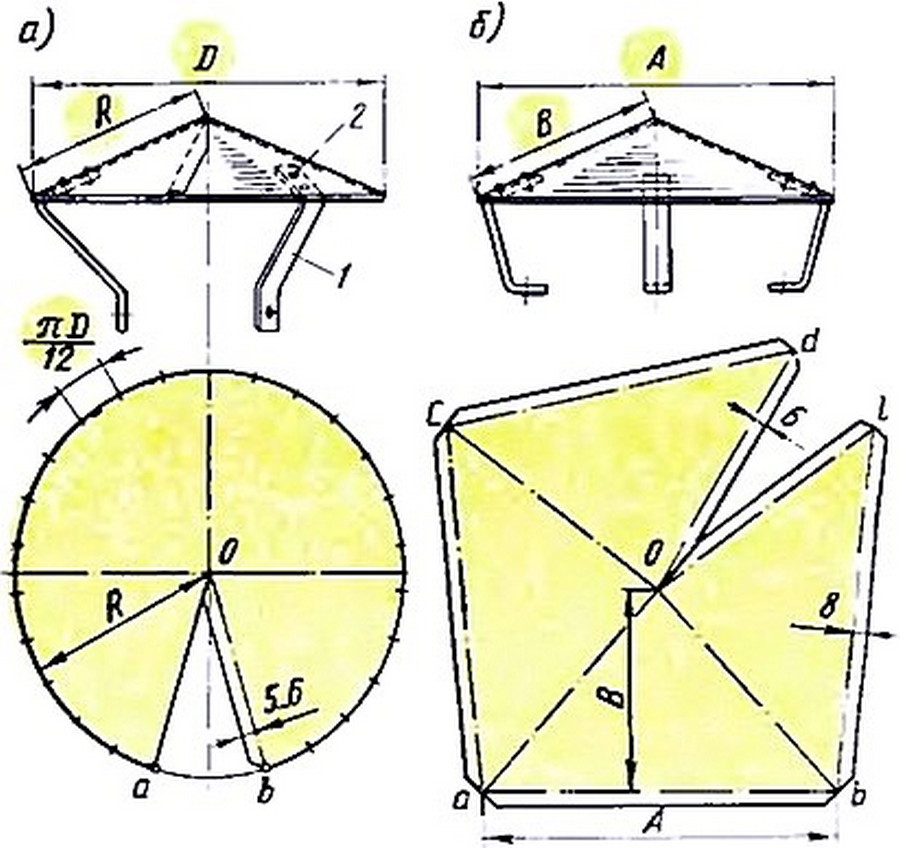

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Недостатки выбора материала

Какой утеплитель лучше?

Строительная сфера представляет широкий ассортимент популярных материалов, способных удерживать тепло внутри дома. Это пенополиуретан, минеральная вата, пенополистирол и многое другое. Их различие заключается в виде изготовления, экологической безопасности, периоде эксплуатации, эффективности, характере монтажа, стоимости. Главное, подобрать утеплитель, подходящий в конкретном случае. Нет некачественных материалов, есть теплоизоляция, которая плохо подходит в конкретной ситуации.

Если сравнивать минвату и пенополиуретан, то второй вариант превосходит по всем направлениям. Он эффективнее в вопросе обогрева дома на протяжении десятилетий. Благодаря цельной структуре и распылению не появляются щели, через которые теряется тепло. Пенополиуретановый утеплитель отличается практичностью и безопасностью. Оптимально подходит для утепления частного дома.

Минеральная строительная вата и пенополиуретан имеют множество положительных и отрицательных качеств. Какой вид утеплителя использовать, зависит от конкретного случая и назначения строения. Выбор возлагается на хозяина дома.

Свежие записи

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

• Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
• Для веса 500-600 кг — подходящая мощность 350-400 Вт.
• Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

• привод;
• фотоэлементы на выезд;
• фотоэлементы на въезд;
• сигнальная лампа;
• антенна радиоуправления;
• ключ-кнопка;
• рейка;
• пластины концевых выключателей;
• пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Сбербанк — Доп.офис №9038/01453

Вентиляционный дефлектор своими руками

дефлектор Григоровича, сделанный самостоятельно

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

• оцинкованная или листовая нержавейка;
• заклепки, гайки, болты, хомут;
• электродрель;
• ножницы по металлу;
• чертилка;
• линейка;
• карандаш;
• циркуль;
• несколько листов картона;
• ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

размеры устройства легко подобрать в таблице

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные  расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

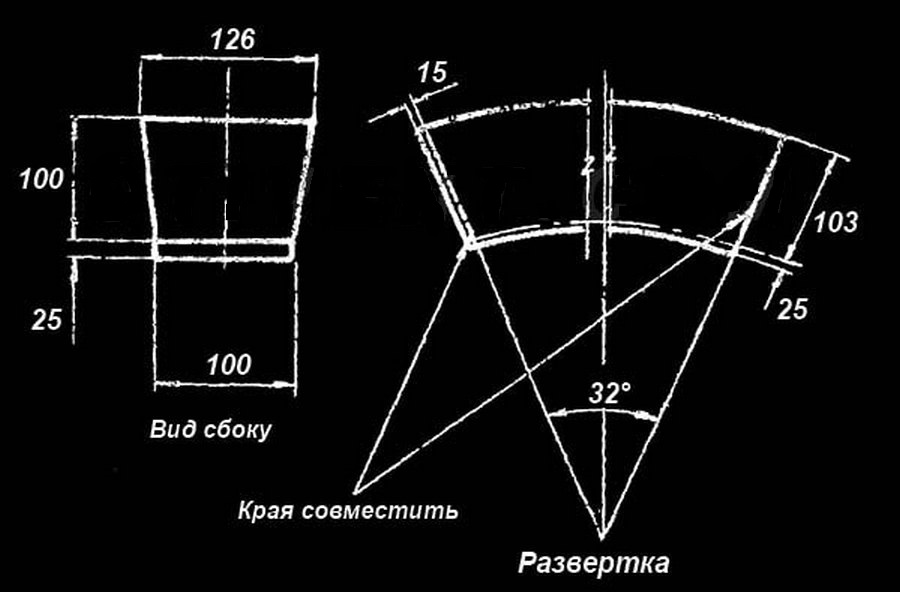

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

• молоток, киянка;
• ножницы по металлу;
• дрель электрическая;
• тиски;
• приспособления для разметки — чертилка, рулетка, карандаш.

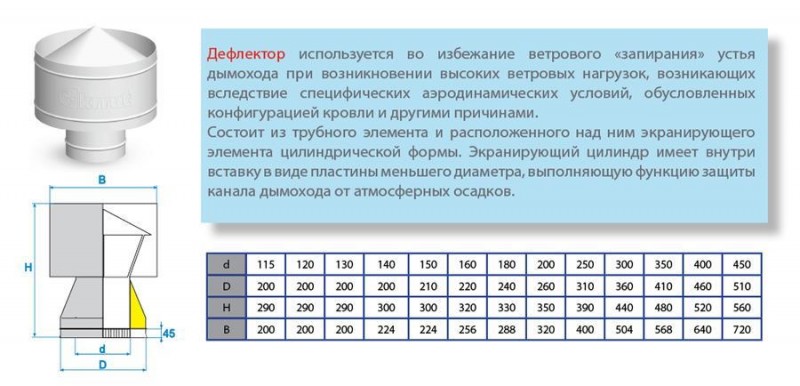

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.
