Выбор и монтаж термоголовки для радиатора отопления

Как правильно установить термоголовку на батарею

Промежуточные положения, при регулировке потока воды могут привести к быстрому изнашиванию запирающего механизма и его протечке.

Конусный вентиль – более подходящая «кандидатура», поскольку этот кран можно не полностью открывать/закрывать.

Важно. Кран необходимо через время возвращать в первоначальное положение. Регулировка осуществляется вручную

Регулировка осуществляется вручную.

Регулировка батарей при помощи автоматического регулятора, иначе, термостата, осуществляется по нескольким схемам, в зависимости от типа отопительной системы.

Термостаты для однотрубных систем отопления

Принцип такой регулировки

Они устанавливаются только при наличии связующей части между трубами (байпаса), которая обеспечивает постоянное движение воды в батарее к радиатору от теплоносителя.

Детальнее о назначении, конструкции байпаса читайте здесь: http://kvarremontnik.ru/bajjpas-dlya-otopleniya/

Для любого типа отопительной системы термостат устанавливается перед радиатором/батареей, строго в горизонтальном положении. Тем самым происходит компенсация при нагревании трубы и термостата.

При установке регулирующего клапана нужно учитывать направление движения теплового потока: при вертикальных трубопроводах установка движения ведется по ним. На клапане указываются стрелками направлением движения теплоносителей.

При установке регулятора на двутрубную систему соблюдаются общие требования:

  1. установка происходит на месте перемычки (заглушки) между батарей и трубой подачи теплоносителя;
  2. подключение осуществляется при отключенной системе отопления и спущенной из системы воды;
  3. терморегулятор должен быть установлен строго горизонтально.

Специальные условия для установки терморегулятора

Пример терморегулятора

Терморегулятор действует по принципу: при достижении определенной температуры газ внутри регулятора расширяется, перекрывая или уменьшая подачу горячей воды.

Поэтому требуются особые условия для установки, чтобы регулировка батарей отопления происходила правильно:

  1. На терморегулятор не должны попадать прямые солнечные лучи.
  2. Его не должны закрывать шторы, экраны на батарею.
  3. Воздух в помещении должен вентилироваться, особенно возле самого устройства.

Кроме того, на его работу оказывают влияние температуры снаружи помещения и источников холода и тепла.

Совет. Прежде всего, терморегуляторы лучше устанавливать в помещениях с сильными колебаниями температур (кухни, гостиные), а так же в верхних этажах частных домов.

Читайте — детальнее о терморегуляторах и работе с ними. А здесь находиться подробный материал о монтаже оборудования.

Домашний уют

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Диагональ 120 сантиметров, сколько в дюймах?

Телевизор 120 сантиметров в дюймах будет обладать диагональю 47,24. Учитывая что в дюймах обычно целые числа, телевизор скорее всего 119 см, значит диагональ 47 дюймов. Далее расчёты будут вестись для 119 см, что не критично, но более точно. Как получили это число? Дюйм равен 2,54 сантиметра, чтобы перевести в дюймы нужно: 119/2,54 = 47. Поскольку один сантиметр в 2,54 раза меньше дюйма.

На этом расчёты не заканчиваются, ведь для многих случаев нужно знать ещё длину и высоту экрана, а она зависит от формата.

  • Встречаются с соотношениями:
    • 16:9 – наиболее распространён в тв и мониторах, мониторах
    • 16:10 – экраны ноутбуков, широкоформатных мониторов
    • 21:9 – более редкий сверхширокоформатный вариант телевизоров

Соотношение означает что длинна равна 16 частям, а высота 10, в случае формата 16:10. Это абстрактное значение просто показывающее пропорции. Иначе говоря, длина больше высоты в 1,6 раза.

Есть и другие соотношения сторон, но относятся они по большей части к мониторам прежнего времени и другим специализированным видео системам.

В любом случае, тут будет дан метод расчёта, а не только данные. Чтобы вы всегда смогли быть во всеоружии и рассчитать нужное вам. Начнём!

Как вычислить высоту и длину телевизора, монитора с диагональю 120 сантиметров?

Возьмём для примера вычисления популярное 16:9

  • Первым делом нужно обе цифры возвести в квадрат и суммировать: 16 * 16 + 9 * 9 = 337
  • Теперь получить корень (тут полезен калькулятор) из 337 = 18,35
  • Тут найдём неизвестное число х, которое переведёт соотношения в сантиметры, для этого: 119/18,35 = 6,48 (диагональ в дюймах поделили на полученный корень во 2 пункте)
  • Найденное неизвестное Х = 6,48 переведёт абстрактные 16:9 в сантиметры
  • Получим значения:
    • длина экрана 16*6,48 = 103,68 см
    • высота экрана 9*6,48 = 58,32 см

Для нахождения длины и высоты обязательно нужно знать соотношения сторон и диагональ, это минимум данных

Всё основано на законах геометрии и математики, важно запомнить лишь порядок действий. Тут он прост, если не понятно, то внимательно следует пройти по пунктам снова

Сделав аналогичный расчёт, подставив свои данные, вы всегда сможете узнать обсуждаемые в статье габариты у любого экрана.

Альтернативный способ посчитатьЕсли нет желания изучать, можно воспользоваться калькулятором размера экрана. Нажмите на цветной текст и перейдёте на страницу этого же сайта. Там есть и калькулятор, сможете из дюймов в сантиметры перевести любой размер, таблицы с готовыми расчётами для разных диагоналей.

А что если наоборот? У нас есть данные по длине и высоте, но не знаем диагональ. Тут всё просто.

Как найти диагональ по длине и высоте?

Возвести в квадрат длину, потом высоту, суммировать их и получить корень из суммы.

Пример: Давайте проверим вышеприведённые расчёты и найдём значение для телевизора с длиной 103,68 см и высотой 58,32 см.

  • Потребуется сделать расчёты:
    • Длина в квадрате 103,68 * 103,68 = 10749
    • Высота в квадрате 58,32 * 58,32 = 3401
    • Их сумма 14150 = 119 корень из суммы
    • Диагональ 119 см (могут быть несущественное отличия от диагонали найденной выше из-за неучёта цифр после запятой)

В том случае если требуется узнать размеры с рамками вокруг экрана телевизора или монитора, можно к сторонам прибавить по несколько сантиметров. Но тут, как вы знаете, сильно зависит от дизайна модели и без точного измерения не обойтись.

Здесь были проведены и показаны все основные вычисления которые часто требуются. Показаны не только примеры, но и даны формулы, понимание того как это получается

Если данные имеют повышенную важность, то подстрахуйтесь и перепроверьте в других источниках. Поскольку от ошибок никто не застрахован, как бы не старался их избежать

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Термостатическая головка принцип работы

В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.


Термостатическая головка принцип работы

  • При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
  • Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
  • Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Механические точилки

Выбор и установка радиаторных кранов

Подключение отопительных приборов с использованием правильно подобранной запорно-регулировочной арматуры улучшает функциональность системы отопления, делает удобнее эксплуатацию. Кран для радиатора отопления должен быть изготовлен из качественных материалов и правильно смонтирован.

Арматура для радиаторов отопления подразделяется на запорную (перекрывает поток теплоносителя) и регулирующую (предназначена для управления интенсивностью потока). Кранами является только запорная арматура, регулирующая – это клапаны и вентили. Но в быту под кранами подразумевают все виды запорно-регулировочной арматуры.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик. Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Регулятор температуры на радиаторе отопления

Регуляторы температуры отопления с середины прошлого века активно используются на Западе. Изначально они предназначались для экономии расходов на отопление. На эту функцию европейские производители делают упор до сих пор, развивая направление электронных терморегуляторов и термостатов для отопления с экономичными режимами работы.

Однако в России зачастую регуляторы тепла приобретаются ради другого – побочного – их предназначения: снижения температуры обогрева помещения. Некоторые квартиры отапливаются так интенсивно, что их хозяевам приходится распахивать окна даже в тридцатиградусный мороз.

В таких случаях основной задачей является нормализация температурного режима и создание комфортной для человека жилой среды. Впрочем, в последние годы вопрос экономии ресурсов постепенно выходит на первый план, и устройства, помогающие сократить расходы на содержание жилья, становятся все более востребованными.

  • Итак, кому нужен регулятор температуры на батарею отопления:
  • тем, кто в отопительный сезон страдает от жары в своей квартире;
  • тем, кто хочет сэкономить на отоплении.

Устройство термостата

Регуляторы с термоголовкой — самые распространенные регуляторы температуры на батарею отопления. Поговорим о том, как они работают.

Внутри термоголовки расположен сильфон с термочувствительным составом (жидким или газообразным). Сильфон представляет собой герметичную камеру, гофрированные стенки которой могут растягиваться при нагревании и возвращаться к исходной форме при охлаждении.

Проходя через трубу батареи отопления, теплоноситель нагревает состав внутри сильфона. Увеличиваясь в объеме, сильфон давит на шток, который, в свою очередь, нажимает на рабочий конус. Приток теплоносителя к радиатору частично или полностью перекрывается. Постепенно сильфон остывает и сжимается. Конус поднимается и открывает проход для теплоносителя.

Состав внутри сильфона (рабочая среда) может быть жидким или газообразным. Жидкостные сильфоны, как правило, стоят дешевле, потому что медленнее реагируют на изменения температуры. Газовый более чувствителен и потому позволяет регулировать интенсивность отопления более точно.

Если Вы имеете дело с большими площадями, хотите оснастить терморегуляторами несколько радиаторов и стремитесь к экономии ресурсов, то отдавайте предпочтение газовым сильфонам. Если же Вы приобретаете регулятор на одну батарею, то скорость реагирования рабочей среды не будет иметь для Вас принципиального значения.

Особенности установки

Отопительные системы собираются по различным схемам, от чего будет зависеть расположение труб горячего водоснабжения, заглушек и регулировочных клапанов. Прежде чем начинать установку, нужно перекрыть подачу теплоносителя к радиатору и слить остатки воды.

При однотрубной отопительной системе горячая вода циркулирует по одной трубе, а приборы отопления подключаются последовательно. Теплоноситель к радиатору подводится посредством специальной трубы, установленной сверху. В контуре он проходит через батарею и выходит с другой стороны, перенаправляясь в магистраль. При таком подключении термостат монтируется на байпас, соединяющий прямую и обратную трубу прибора отопления. И даже если клапан будет перекрыт, горячая вода все равно продолжит перемещаться. Сбой термостата может произойти из-за того, если не установить байпасы под трубами. Если отключиться одну батарею, то сбой будет не только у вентиля, но и у всей отопительной системы.

В двухтрубных системах дела обстоят иначе, так как в ней по одной трубе подается теплоноситель, а по другой он отводится. Перемычка, то есть байпас, в такой ситуации не требуется, поэтому термостатический вентиль устанавливается на трубе подачи. Регулировочный клапан эффективен и в индивидуальных отопительных системах. Актуален он и для централизованных сетей, но с учетом того, что предусмотрен счетчик горячей воды.

Установленный в систему отопления вентиль

Прежде чем приступить к настройке термостата, в первую очередь потребуется изолировать помещение от тепловых потерь. Для этого закрываются все двери и окна. Далее клапан выставляют на максимальную теплоотдачу и включают отопление, после чего замеряют температуру в комнате. После ее увеличения на 5 градусов, вентиль закрывают. Теперь нужно немного выждать и плавно открывать регулятор до той поры, пока не пойдет вода. Это положение следует запомнить.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

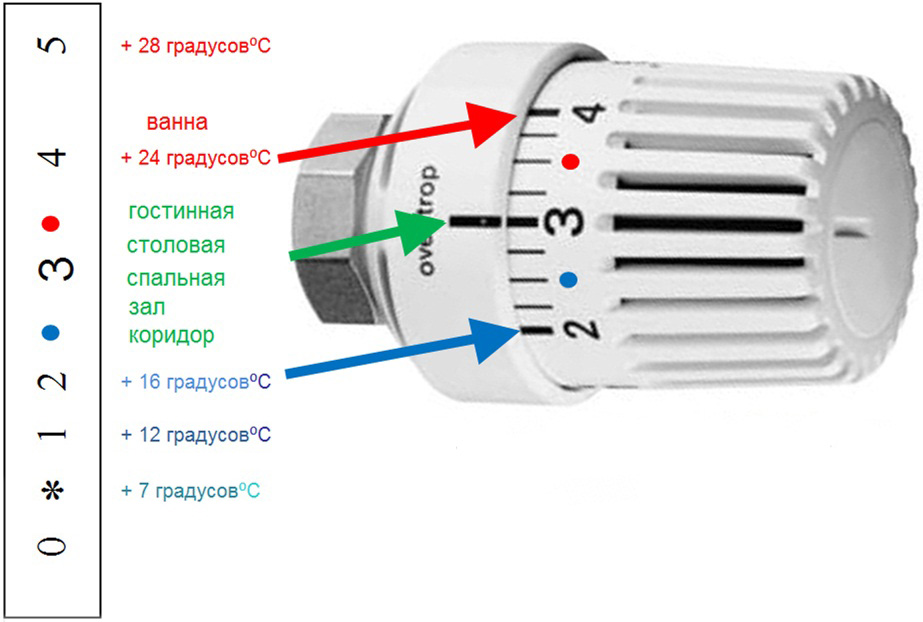

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Виды

Термоклапаны подразделяются на виды по следующим признакам:

  • По способу установки — прямой, угловой, осевой.
  • По назначению — смесительный, балансировочный.
  • По типу системы отопления — для однотрубной или двухтрубной системы.
  • По типу наполнителя в сильфонной емкости термоэлемента — парафин, газообразное или жидкое вещество.
  • По виду термостатического элемента — ручное, механическое или электронное регулирование, с выносным датчиком.

Ручные

У ручных термостатических клапанов шток срабатывает на остановку движения теплоносителя при вращении в ручном режиме ручки, находящейся снаружи корпуса. Поворачивая регулятор, можно изменить давление в термостатической головке, что повлияет на чувствительный элемент и приведет в движение шток. Они бывают прямого или углового исполнения.

Выпускаются в двух диаметрах прохода — ½» или ¾». Отличаются более простой конструкцией и низкой ценой. Основной минус термостатического клапана с ручной настройкой — это невысокая точность регулировки температуры и необходимость контролировать своевременное срабатывание со стороны человека.

Механические

Это устройства с более сложной конструкцией, способной автоматически поддерживать заданный температурный режим в помещении. Основу их термостатической головки составляет сильфонная емкость, наполненная жидкостью с высоким коэффициентом температурного расширения.

При нагревании жидкость в сильфоне расширяется и приводит в движение шток термоголовки. Он через удлинитель передает усилие на шток термостатического клапана, который и перекрывает поток теплоносителя. При охлаждении жидкости процесс идет в обратном направлении

Газовый или жидкостный

Эффективность работы термостатического клапана зависит от свойств вещества в сильфоне. Газонаполненные термоэлементы более точные и надежные. Они быстрее реагируют на изменения температуры, но сложнее в производстве и поэтому дороже.

Жидкостные чуть медленнее срабатывают, но проще в изготовлении. К плюсам жидкостных термоэлементов также можно отнести высокую точность передачи внутреннего давления сильфона на шток термостатического клапана.

С выносным датчиком

Термоклапаны с выносным датчиком предназначены для установки в радиаторах с нижним подключением или расположенных в нише. Термостатическая головка монтируется на клапан с помощью резьбового соединения, а температурный датчик крепится к стене в любом удобном месте. Между собой головка и датчик соединяются капиллярной трубкой.

Электронные

Электронные термоклапаны имеют более объемные габариты. В корпус прибора встроен электронный микропроцессор, управляющий движением штока, также имеется дополнительное отделение для двух батареек. Одно из достоинств электронных моделей — более широкий функционал. С их помощью, например, можно выставить разную температуру в помещении в утреннее или вечернее время суток, на каждый день недели.

Правильная установка термостата Danfoss, Оventrop, Giacomini, Валтек с выносным датчиком

Установка термостата на систему отопления

Как правильно установить термостат? При его монтаже на двухтрубную отопительную систему должны соблюдаться следующие условия:

  • Установку делают на месте заглушки.
  • Монтаж проводится при выключенном котле и со слитой водой.
  • Регулятор температуры на радиаторе отопления устанавливается строго горизонтально.

Термоголовка для радиатора отопления должна быть исправной.

На термические регуляторы не должно попадать прямое солнечное излучение, закрывать гардины, экраны для батарей. Воздух непосредственно возле устройства должен циркулировать.

Установка термостатического устройства заключается в следующем:

Монтаж устройства всегда производится на трубе с подачей горячей воды (в двухтрубной системе – верхняя труба). Отсечный вентиль или дроссель устанавливается на обратке

При монтаже следует обратить внимание на поток горячей воды. Подводка должна подходить к клапану термостата и игле дросселя из-под седла

При другом раскладе от клапана отпадет шток.
Для подмотки на резьбу используется льняная нить с краской или полимерная герметизирующая. Лента ФУМ не подходит.
До дросселя на подводках должна присутствовать перемычка. Без нее происходит регулировка температуры в стояке.
Для соединения клапанов с радиаторными пробками предпочтительно использовать американку.

Для стальных однотрубных радиаторов используется другой вид термостатов. Его конструкция подразумевает только нижнее подключение.

Основной проблемой установки термостата, является совместимость деталей, выпущенных различными производителями. Подобная ситуация наблюдается, когда приобретены плоские радиаторы нижнего подключения с клапанным вкладышем. К нему приходится тщательно подбирать термоголовку, чтобы соответствовал диаметр резьбы и длина поршня клапана.

На рынке выпускаются модели, детали которых совмещают с другими марками. Но такой механизм хоть и составит единое целое, но обеспечить постоянный температурный режим не в состоянии.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

  • автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
  • электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
  • механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 – 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 – 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 – 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

Видео: обзор и сравнение шлангов ПВХ — резиновый или сильфонный?

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
