Теплый пол не греет. Причины неисправности и способы решения. Неисправности пленочного теплого пола

Принцип работы системы теплый пол.

Теплые полы относятся к системам обогрева помещений и устанавливаются непосредственно в структуру пола.
Это превращает поверхность пола в своеобразную панель, равномерно излучающую тепло. Конструктивно теплый
пол представляет собой обогревательные провода, которые расположены под стяжкой или плиткой.

Содержание

Кабель, находящийся под напряжением, начинает нагреваться и тем самым прогревает поверхность пола.
Включением и выключением в зависимости от выставленной температуры обогрева управляет терморегулятор.

Процесс монтажа таких полов не вызывает особых сложностей у специалистов, а вот неисправности,
возникающие со временем, доставляют много головной боли. Пол уложен, быть может даже с применением
бетонной стяжки и вдруг оказывается, что по каким-то причинам он не работает.

Что же необходимо делать в подобной ситуации?

Электрический теплый пол не греет причины

Сейчас можно выделить несколько основных причин. Мы подробно разберем каждую из них, чтобы вы смогли самостоятельно исправить любую проблему. Итак, причины, почему инфракрасный теплый пол не греет.

Отсутствует питание

Как правило, такая причина считается основной. Первое что нужно сделать – это проверить питание системы. Подключается теплый пол чаще всего через терморегулятор, поэтому нужно посмотреть на него. Если вы видите, что на дисплее отображаются все индикаторы или есть температура, значит все в полном порядке. Если ничего не отображается, то нужно с помощью мультиметра проверить вводные контакты. Чтобы здесь не сделать ошибку, читайте нашу статью, как пользоваться мультиметром.

Обратите внимание! Теплый пол может не греться даже из-за низкого напряжения в сети. Если напряжение составляет 200 Вольт, то он может не нагреваться, так как, его эффективность существенно падает. Чтобы этого избежать, нужно использовать автоматы защиты от перенапряжения

Чтобы этого избежать, нужно использовать автоматы защиты от перенапряжения.

Как проверить терморегулятор вы сможете подробно узнать в этом видео. Здесь подробно рассказывают, как выполнить проверку пошагово.

Если есть напряжение, но пол не греет, проверяем целостность всех проводов, которые идут к теплому полу. Единственная причина может быть только там.

Обратите внимание! Иногда люди случайно сбивают настройки. Изначально внимательно посмотрите на терморегулятор, и попробуйте установить все настройки на необходимые значения

Повреждение системы теплого пола

Если вы проверили, но все работает в полном порядке, тогда причина может скрываться в поврежденной системе. Изначально нужно проверить датчик температуры. Для этого нужно замерить сопротивление термодатчика и кабеля (пленки). Далее проверяем все значения и сверяем их с паспортными, если есть отличия, значит, теплый пол вышел из строя.

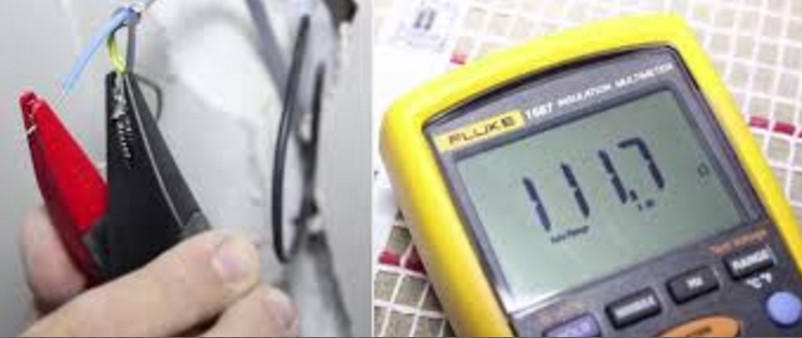

Если на экране отобразился «0» – то в системе короткое замыкание. «1» будет означать разрыв сети.

Как проверить сопротивление греющего кабеля смотрите вот в этом видео уроке.

Другие причины

Если вы проверили и все работает, но причину остановить не удалось. Значит, ваш теплый пол был установлен изначально неправильно. Бывают следующие ошибки во время монтажа, которые могут привести к тому, что электрический теплый пол не греет:

Если плохо утеплено помещение, то могут быть слишком большие теплопотери. Поэтому теплый пол может сильно не нагреваться, что доставит массу хлопот.
Бывает так, что во время проектирования была неправильно рассчитана мощность. Если так, то теплый пол не будет нормально греться никогда.
Может быть ошибка во время заливки стяжки для теплого пола. Если расстояние будет слишком большим, то пол нагреваться не будет.

Если у вас присутствуют такие причины, тогда придется переделывать все. По-другому исправить проблемы во время установки сейчас нельзя.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

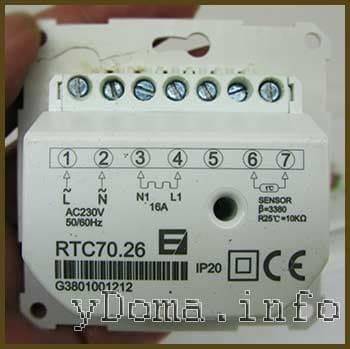

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Почему не греет теплый пол (электрический)?

Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.

Она происходит в следующей последовательности:

Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.

В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.

Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:

Неправильный расчет мощности, поэтому система не тянет.
Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.

В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.

Причин в данной ситуации, может быть несколько:

– слишком толстый слой стяжки, плиточного клея, «пирога» основания пола;

– отсутствие или некачественное утепление;

– пониженное напряжение в электрической сети;

– неправильно расположенный термодатчик пола.

Слой цементно-песчаной стяжки , должен быть в пределах от 30 до 50 мм, в зависимости от шага монтажа греющего кабеля, мощности электропола.

Чем больше высота “пирога” пола – тем больше времени необходимо, на прогрев его до установленной температуры.

Если речь идет о первом запуске, время нагрева, до выбранной температуры может составлять от 30 минут до 24 часов.

Перед тем, как выбрать тот или иной вид электроподогрева пола – проконсультируйтесь со специалистом, предоставив полную информацию:

– о конфигурации помещения;

– толщины стяжки, “пирога” пола;

– материале финишного покрытия;

– использование, в качестве основного или дополнительного источника тепла.

При использовании неправильно подобранной мощности , с учетом вышеуказанных параметров, в лучшем случае – поверхность будет долго нагреваться.

В худшем – не будет нагреваться до установленной температуры.

При недостаточном или некачественном утеплении, тепло потери могут быть настолько велики, что электроподогрев, не сможет поддерживать установленную температуру поверхности.

Соблюдение данного условия особенно важно, если речь идет о проектно холодных помещениях – балконе, лоджии, веранде, кладовке или гараже. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности

При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности.

Наиболее часто, эта проблема встречается в новостройках, дачных кооперативах, небольших деревнях.

Часто встречаемая ошибка, при самостоятельном монтаже – н еправильно установленный датчик пола .

Наиболее распространены две ошибки:

– установка датчика, слишком близко к греющему кабелю. В таком случае, повышение отображаемой температуры (при использовании терморегулятора с жидкокристаллическим экраном) будет происходит довольно быстро – терморегулятор будет отключать подачу напряжении. Пол – оставаться холодным или слабо нагретым.

– установка термодатчика, вне зоны нагрева. В такой ситуации, поверхность будет излишне теплой или, даже горячей. Автоматическое выключение подогрева может не происходить.

В обоих случаях, стоит обратиться к специалисту, для устранения неполадки.

Специалисты нашего магазина помогут подобрать оптимальный вариант, согласно конфигурации помещения и ваших пожеланий.

В данной статье мы рассмотрим время нагрева теплых полов

Распространенные причины поломки температурного датчика

Для недопущения перерасхода потребления электроэнергии на систему подогрева «теплый пол» устанавливается термодатчик. Его размещают между греющими кабелями. При поломке этого прибора нагрев будет функционировать, но уже не с той мощностью и, достигнув установленной температуры, сам не отключится. Вследствие этого счет за электричество может удвоиться.

Самой частой причиной, которая в итоге приводит к неисправности датчика температур, следующая: установка датчика без гофрированной трубки непосредственно в стяжку. При таком виде монтажа нужно иметь еще один термодатчик, установленный под терморегулятором. Он реагирует на движение теплого воздуха в комнате, тогда как на внутренние подачи системы подогрева, прибор отвечать не будет.

Ремонт датчика температурного режима производится посредством его полной замены. Благодаря тому, что установлен он не в или стены, а в обычную трубку из гофры, демонтаж пройдет без видимых повреждений покрытия.

Неравномерность нагрева

Если теплый пол слабо греет, причиной может служить неравномерное распределение воды в трубах. Это связано с тем, что в более длинных контурах теплоноситель будет остывать быстрее даже при одинаковой скорости подачи жидкости. Для решение этой проблемы надо попробовать отрегулировать подачу воды на коллекторе, а также настроить уровень электроприводов.

Чтобы понять, помогли ли выполненные действия, следует подождать несколько часов. Время полного нагрева системы зависит от множества факторов: мощности нагревателя, типа напольного покрытия, скорости подачи теплоносителя и толщины стяжки.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Почему не греет водяной обогрев

Итак, если водяной обогрев вам принес разочарование, не спешите его ругать, вполне возможно, что все можно исправить.

Система совсем не греет

Данная проблема может возникнуть в результате следующих причин:

Перекрыты краны. В распределительном щитке для каждого контура имеются шаровые краны. Необходимо убедиться, что все ручки расположены вдоль труб, т.е. открыты.
Циркуляционный насос не работает. Его работа должна сопровождаться легкой вибрацией и небольшим шумом. Если этого нет, то следует проверить питание,возможно понадобится полностью заменить насос.
В систему попал воздух. Это неприятная история, но поправимая. Для ее устранения следует обратиться за помощью к специалистам, так как решить проблему своими руками вряд ли удастся.

Правильная схема укладки водяного обогрева

Обогрев работает неэффективно

Если теплый пол плохо греет, то причин может быть несколько:

Мощности котла недостаточно. В этом случае надо понизить температуру в других помещениях, где это возможно. Не исключено, что ситуацию исправит профилактический ремонт и ревизия термодатчиков.
Возможно, теплый пол слабо греет потому, что на нем установлена дополнительная мебель или уложен ковер. Чем более открытой будет поверхность, тем лучше.
Труба частично перекрыта (закупорена) воздухом.Решается путем удаления воздушной пробки.
При монтаже утеплитель уложен с нарушениями технологии, в результате чего тепло уходит вниз. В этом случае надо зафиксировать, сколько прогревается теплый пол и до какой температуры, отклонение от нормы свидетельствует чаще всего именно об этом. Существует два варианта решения проблемы – либо демонтировать покрытие и наново выполнить теплоизоляцию, либо использовать дополнительные источники обогрева.
Крайне неприятный случай, когда покрытие нагревается неравномерно, т.е. «пятнами». Если выпуск воздуха из системы не принес положительного результата, значит плохо выполнена пароизоляция. В таком случае система работает на осушение, а не на отопление помещения.

Проверить это очень просто – надо уложить на покрытие квадратный метр пленки и проклеить его по периметру скотчем. Если спустя сутки или даже раньше на пленке появится испарина, а стыки плитки потемнеют, значит,систему необходимо переделать по технологии. Если не устранить эту проблему, то на поверхности образуется плесень и грибок, что приведет к неприятному запаху.

Схема электрического теплого пола

Монтаж

Технология монтажа тех или иных покрытий зависит в первую очередь от их типа и характеристик. Если вы решили самостоятельно заняться монтажом, то обязательно детально изучите всю инструкцию по применению.

Несмотря на то, что многие клиенты и производители утверждают, что с укладкой теплых полов справятся даже новички, настоятельно рекомендуется пользоваться услугами специалистов, чтобы ваш теплый пол прослужил долгие годы, и у вас не возникло лишних вопросов и проблем при его установке.

Если вы собираетесь установить теплые полы под ламинат или паркет, то лучше всего на основание стелить специальную пленку из полиэтилена, делается это перед облицовкой. Эта пленка нужна, чтобы защитить теплое напольное покрытие от попадания в него влаги и предотвратить его выход из строя.

Далее важно следовать инструкции:

необходимо подготовить комплект теплых полов и все материалы, которые вам понадобятся в процессе укладки;
далее необходимо уложить специальный теплоотражающий материал;

на этот материал сверху располагаются листы пленки, и устанавливается терморегулятор;

далее очень важно правильно расположить монтажные провода и соединить с ними термопленку;

необходимо сделать изоляцию мест, где было произведено подключение, и подключить провода соединения к терморегулятору;

после некоторых несложных действий следует установить и подключить датчик к терморегулятору;
подходя к завершению установки, нужно подключить датчик к электрической сети и провести тест установленной системы;
после чего нужно уложить выбранное напольное покрытие и включить теплые полы Caleo.

Очень важно учесть все детали при соблюдении схемы подключения. Что же касается установки теплых полов под линолеум или ковролин, то здесь есть один нюанс. В данном случае должен быть обязательный дополнительный слой – подложка из фанеры или же ДВП

Это очень важно для того, чтобы выровнять все основание и избежать дальнейшего повреждения термопленки. Всю укладку следует совершать согласно приложенной инструкции

В данном случае должен быть обязательный дополнительный слой – подложка из фанеры или же ДВП

Несмотря на то, что ход действий монтажа может показаться довольно простым, с ним будет сложно справиться тем, кто ни разу не занимался укладкой теплых полов. Именно для того, чтобы изолировать все соединения правильно, уложить термопленку и не забыть о каких-либо важных деталях, которые могут привести к быстрому выходу системы из строя, лучше всего за профессиональным монтажом обращаться к опытным специалистам. Ведь они обеспечат не только правильную укладку такого рода теплых полов, но и гарантируют вам безопасность при их использовании.

О том, как осуществить монтаж теплого пола, смотрите в следующем видео.

Плохо греет кабельный теплый пол: основные причины

Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:

Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.

Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:

Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.
Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.
Низкое напряжение. Ремонт электрического теплого пола может проходить из-за неправильного питания. Низкое напряжение существенно снижает мощность всей системы отопления. Решить вопрос можно путем установки стабилизатора. Это обеспечит должный уровень удельной мощности, повысив напряжение.
Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.

Внимание! Если данная проблема не была устранена вовремя, могут возникнуть повреждения напольного покрытия. При общем или локальном перегреве некоторые типы напольного покрытия (например, линолеум) способны изменить цвет или форму

Ламинат, инженерная доска также подвержны воздействию температуры. Под действием температуры они имеют способность «рассыхаться», как и от чрезмерного воздействия влаги

При общем или локальном перегреве некоторые типы напольного покрытия (например, линолеум) способны изменить цвет или форму. Ламинат, инженерная доска также подвержны воздействию температуры. Под действием температуры они имеют способность «рассыхаться», как и от чрезмерного воздействия влаги.

Чтобы вышеперечисленных проблем не возникло – необходимо строго следовать инструкции по монтажу и эксплуатации инфракрасного пленочного пола.

Нарушение работы электрического теплого пола

Условно электрические теплые полы можно представить в виде масштабного ТЭНа, вмонтированного в напольный «пирог».

Недостаточная температура нагрева пола или его полное отсутствие

Причин тому может быть несколько.

Неверный выбор типа кабеля

Европейские марки рассчитаны на напряжение в 230 В, в то время как в России стандарт составляет 220 В. Поэтому дорогое приобретение не выдает положенной мощности.

Недостаточная термоизоляция

Под греющим кабелем должен быть установлен слой утеплителя толщиной от 5 см и выше. Если в процессе монтажа этот этап был исключен или выбран теплоизолятор с меньшей теплоемкостью, то вырабатываемая электрокабелем тепловая энергия просто рассеивается.

Неправильный монтаж термоиндикации

Если он установлен слишком близко к греющей линии, то неизбежен скорый выход из строя температурного датчика. В этом случае придется аккуратно вскрывать участок, где смонтирован индикатор и заменять его на новый.

Механическое повреждение кабеля, залитого стяжкой

Возможно только по истечении десятков лет, когда изоляция рассохнется и истончится. Поэтому такая поломка возможна только на этапе заливки цементно-песчаного раствора либо в процессе ремонтных работ.

Термостат нужно отключить и отдельно замерить сопротивление каждого отрезка греющих жил. Величина должна соответствовать показателям паспорта теплого пола ±5-7%. При обнаружении неисправности придется вскрывать напольный пирог и устранять неисправность.

Поломка датчика и/или терморегулятора

Если кабель в порядке, то нужно проверить исправность термостата: плотность монтажа соединительных клемм, наличие напряжения на выводах электропровода, наличие либо отсутствие сопротивления у индикатора. Ремонт производится только заменой.

Нестабильное напряжение в электросети

Мощность пола уменьшается пропорционально напряжению питания.

В этом случае нужно либо выбирать маломощные виды греющей жилы, либо оборудовать систему стабилизаторами.

Неравномерный нагрев пола, неработающие участки

Этот вид неисправностей характерен для пленочных и стержневых инфракрасных систем теплого пола, которые монтируются непосредственно под напольное покрытие.

Встречается почти всегда для контуров, смонтированных под плитку во влажных помещениях. Дело в том, что вода, так или иначе, просачивается сквозь клеевой раствор и выводит из строя участок обогрева. В этом случае нужно либо дождаться, пока само просохнет, на что уйдет не менее месяца, либо вскрывать напольное покрытие и заменять неработающий участок на новый. Это довольно трудоемкий ремонт электрического теплого пола, но иных способов устранения недостатков просто нет.

Исправление поломок в системах «теплые полы» лучше доверить профессионалам, так как они имеют нужный комплект оборудования, чтобы быстро выявить область повреждений и могут предложить наиболее рациональные варианты решения проблемы.

Воздух в трубах

Воздушная пробка в нагревательном контуре может стать причиной того, что теплый пол не греет или греет слабо.

При первом запуске подогрева, нужно выгнать воздух из системы одним из способов:

Удалить воздух можно с помощью автоматических развоздушивателей. Обычно их устанавливают на входе, и на возврате цикла теплых полов. Если в конструкции теплого пола предусмотрена гребенка, то из каждого контура стравить воздух нужно поочередно.
Открутить винт на циркуляционном насосе. Шум от выходящего воздуха будет сильным, если в системе большие воздушные скопления.

Для ускорения выхода воздуха из труб рекомендуется установить максимальную скорость циркуляционного насоса.

Ремонт терморегулятора

Бывает так, что датчик уже выключился, а пол не прогрелся. Это верный признак поломки терморегулятора. Зачастую такую проблему решают заменой сломанного датчика на рабочий.

Если он запитан через отдельный автомат, то обесточить придется все помещение. Сделать это можно, вывернув пробки либо выключив входной рубильник.

Согласно правилам монтажа, терморегулятор должен находиться в гофрированной трубке, поэтому провести демонтаж элемента не требует особого труда. На новом датчике отмечают длину предыдущего, это позволит точно знать, что прибор полностью поместился в трубке.

Если монтаж датчика производился в стяжку, или при диагностике выявился перегиб трубы, то произвести демонтаж будет трудно. В таком случае необходимо поставить новую модель термостата с таймер-режимом, который будет регулировать включение/выключение нагрева согласно заданным временным интервалам.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Заключение

Рассмотрев основные проблемные моменты, из-за которых теплый пол может не работать, следует отметить ряд общих факторов, оказывающих влияние на эффективность работы отопительного контура.

Вероятной причиной слабого нагрева водяного контура может стать недостаточная мощность нагревательного прибора или большое количество радиаторов отопления, отбирающих в больших количествах теплоноситель из системы.

Система может нормально включиться, однако через определенное время перестать греть. Такое часто случается ввиду наличия в трубопроводе воздушной пробки. Если при удалении воздуха ситуация не улучшилась, значит проблема с монтажом гидроизоляции. Практически в каждом отдельном случае вы сами в состоянии выявить причину недостаточно эффективной работы теплого пола. Грамотные расчеты и соблюдение технологии во время монтажа, позволит вам избежать подобных ситуаций в будущем.

Захламленность жилого помещения, наличие на полу ковров и большого количества мебели существенно снижает теплоотдачу теплого пола. Подключение водяного контура в централизованной системе отопления через батарею, может сказать на ухудшении качества обогрева помещений, как через радиаторы, так и с помощью теплого пола.

Не работает теплый пол: возможные причины и их устранение
