Технические характеристики скорлупы ППУ

Преимущества скорлупы для утепления труб


ППУ скорлупа легко монтируется, не боится высоких и низких температур, но нуждается в укрытии от ультрафиолета

Более всего подходит для утепления труб пенополиуретановая скорлупа. Этот утеплитель характеризуется рядом преимуществ:

  • многократное использование;
  • устойчивость к механическим, биологическим, химическим, атмосферным воздействиям за счет высокой плотности и химического состава, в том числе устойчивость к грызунам и вредителям;
  • долговечность;
  • легкий и быстрый монтаж при любой температуре;
  • возможность монтажа без использования дополнительных крепежных элементов;
  • экологичность;
  • быстрый демонтаж при необходимости ремонта участка трубопровода;
  • использование при утеплении подземных и надземных коммуникаций;
  • не утяжеляет конструкцию;
  • проявляет инертность к грибкам и плесени;
  • малый вес;
  • незначительный коэффициент теплопроводности;
  • шумоизоляционные свойства.

Как проверить аккумулятор мультиметром

Применение фольгированной теплоизоляции для труб

По мнению специалистов, наиболее простым способом теплоизоляции трубопроводов в подвале считается использование минваты, которая покрыта слоем фольги, при этом толщина ваты достигает 50 миллиметров, а отражающего слоя — 10-30 мкм.

Прежде, чем приступать к утеплению труб на чердаке или в подвале, нужно изучить условия эксплуатации материалов. Например, фольга со вспененным полиэтиленом отличается хрупкостью и под внешними воздействиями подвержена деформации. Прочностные показатели можно повысить, если предпочесть теплоизоляцию с фольгой для труб и пенопластом.

В свою очередь базальтовый утеплитель имеет много общих характеристик с минватой, но он более тяжелый, поскольку имеет большую плотность.

Удобно производить монтаж самоклеящейся изоляции. Если фольга повреждена, применяют алюминиевый скотч. Лавсановая пленка с фольгой и пенополиэтилен не отражают инфракрасное излучение, поэтому такой материал должен иметь значительную толщину фольгированного слоя.

Выбор модели оборудования

Выбор оборудования напрямую связан с видом скорлупы, которую вы планируете изготавливать, точнее – массы и объема скорлупы. Это обуславливается технологическим процессом литья и изготовления изделий из пенополиуретана.

Два жидких компонента А и Б смешиваются и подаются при помощи насосной станции и заливочной головки в форму. Смешанные компоненты стартуют через 20-40 секунд, т.е. происходит увеличение объема. Время в течение, которого жидкость подается в опалубку, называется «время впрыска» или «время заливки».

Максимально время заливки не должно составлять более 80% от времени старта вашего компонента, т.к. требуется еще время на закрытие формы и ее замков. Этим действиям следует уделить не менее 5-10 секунд.

Например, если время старта смешанных компонентов 30 секунд, то допустимое время впрыска составляет 0,8х30=24 секунды.

Характеристики скорлупы ППУ

Пенополиуретан, из которого изготавливается скорлупа, — это материал, который не подвержен воздействию со стороны большинства сильнодействующих химических веществ, в том числе и бытовой химии. При контакте с химикатами он не разлагается и не теряет свои свойства.

Информация о скорлупе ППУ.

Кроме того, такая скорлупа обладает значительной жесткостью и стойкостью к механическим повреждениям, что особенно важно, когда речь идет о трубопроводах, расположенных на улице. Пенополиуретан не любят грызуны, поэтому от их атак он не пострадает. Материал, из которого изготавливается скорлупа, не напитывается водой и не портится при контакте с ней

В действительности существует несколько видов скорлупы ППУ: одни виды полностью изготовлены из пенополиуретана, другие же имеют дополнительное покрытие из специальной фольги

Материал, из которого изготавливается скорлупа, не напитывается водой и не портится при контакте с ней. В действительности существует несколько видов скорлупы ППУ: одни виды полностью изготовлены из пенополиуретана, другие же имеют дополнительное покрытие из специальной фольги.

Пенополиуретановая прослойка, которая находится в непосредственном контакте с трубой, может выдерживать перепад температур от -120 до +180°С, способность выдерживать столь высокие температуры позволяет использовать скорлупу ППУ практически для всех видов трубопроводов. Толщина сегмента скорлупы составляет не мене 4-х см. Для каждого диаметра труб используется скорлупа ППУ нужно размера.

Конструкция скорлупы ППУ.

Внешне скорлупа ППУ представляет собой сегмент полукруглой формы определенного размера, такая форма очень удобна, так как нужно всего 2 сегмента, чтобы сформировать теплоизоляцию на отдельном участке трубопровода. Кроме того, существуют не только стандартные прямые сегменты, но и скорлупа для утепления поворотов и колен трубопроводов. Длина одного сегмента может быть разной, но, как правило, продаются варианты, длина которых составляет 1 мм. Сегменты при необходимости можно легко обрезать.

Разновидности утеплителя

Минеральная вата выпускается в соответствии со стандартами ISO 9229, ГОСТ 31913 от 2007г., 2011 г., соответственно. Сырьем для теплоизолятора может служить доменный шлак, расплавы горных пород, стекла.

Базальтовая вата является наиболее качественным продуктом, однако, имеет высокую стоимость, обусловленную большими затратами электроэнергии для нагрева печей, в котором плавится порода.

При изготовлении задаются разные технологические структуры волокон материала:

  • пространственные,
  • гофрированные,
  • вертикально либо горизонтально слоистые.

Поэтому, характеристики и свойства минеральной ваты отличаются в зависимости от сырья, технологии изготовления. Однако, высокие звуко-, тепло изоляционные параметры, инертность к агрессивным средам, химическим веществам, экстремальным температурам присутствуют у всех продуктов, без исключения.

Разметка

Когда выполняется устройство гипсокартонных потолков, большое внимание уделяется разметке. Она должна быть выполнена в точном соответствии с чертежом

При этом очень важно:

  • соблюсти точность периметра по отношению к горизонту;
  • правильно отбить линии, на которых будут смонтированы направляющие;
  • отметить расположение креплений подвесов;
  • точно перенести пропорции на стены и потолок.

Основные преимущества

У скорлупы из пенополиуретана есть ряд существенных преимуществ, благодаря которым она превосходит остальные утепляющие материалы. Вот эти преимущества:

  • эффективность – применение такой скорлупы ппу сокращает потери тепла минимум в три-пять раз;
  • устойчивость к химическим веществам, вредителям, а также к гниению;
  • материал может быть использован как при низких, так и при высоких температурах, поскольку рабочий диапазон пенополиуретана варьируется между -100 С и +150 С;
  • пожаробезопасность;
  • экологичность;
  • многократное применение – скорлупу можно с легкостью демонтировать и установить на другую магистраль;
  • эксплуатационные расходы на ремонт трубопровода минимизированы, поскольку образование ржавчины предотвращается;
  • монтаж осуществляется быстро и легко; минимизация материальных и физических затрат на это объясняется незначительным весом, а также особенностями конструкции скорлупы.

Если сравнивать с другими материалами, то скорлупа из пенополиуретана более эффективна, но стоит при этом недорого. В то время как утеплители из базальта приходится менять примерно раз в три-четыре года, ППУ способен решить проблему термоизоляции минимум на тридцать лет! Более того, ввиду незначительных потерь тепла и затрат на монтажные работы данный материал очень быстро окупается.

Внимание! Кроме пенополиурената, скорлупа ППУ может быть:

  1. фольгированной;
  2. с покрытием из стеклопластика.

Первый вариант рекомендован к монтажу в подвалах и помещениях, где нет солнечного света, а второй отлично защищен от ультрафиолета, поэтому ни в какой дополнительной защите не нуждается.

Таблица. Сравнение ППУ с прочими материалами аналогичного назначения.

Основ. парамтеры ППС Минвата
Коэфф. теплопров-сти 0,02-0,03 0,05-0,07
Толщ. покрытия 35-70 мм 120-220 мм
Срок эксплуатации 25-30 лет 5-7 лет
Произв-во работ Круглый год Теплый сезон, сухая погода
Агрессив.среды, вода Проявляет устойчивость Теплоизол. качества утрачиваются,  без восстановления
Экологическая чистота Материал безопасен. Применим в жилых помещениях Аллергенна
Реальные теплопотери В 1,7 раза ниже нормативных Возможно превышение норматив. потерь тепла
через год эксплуатации

Конструктивные особенности

Как уже отмечалось, с конструктивной точки зрения скорлупа ппу представляет собой полуцилиндр метровой длины, внутренний диаметр в котором соответствует аналогичному показателю изолируемого трубопровода. С целью облегчения монтажа скорлупа оборудуется такими замковыми элементами, как:

  • поперечные;
  • продольные.

Они необходимы для обеспечения максимально плотного соединения. Также отметим, что плотность ППУ равняется примерно 60 кг/м?, благодаря чему транспортировка, равно как и сборка элементов, существенно упрощена.

К трубе термоизоляционные элементы крепятся посредством пены или клея, закруток и железных стяжек. Если требуется утеплить магистраль с изгибом, то используются угловые секции скорлупы.

Способы получения и виды покрытий

Для нужд промышленного и гражданского строительства новых тепловых магистралей изготавливаются т. н. предизолированные трубы. При этом подготовленным пенополиуретаном заполняется пространство между утепляемым объектом и специальной опалубкой, имеющей больший диаметр. В результате получается готовое изделие, на поверхность которого уже нанесён защитный пенополиуретановый слой.

Скорлупы из ППУ изготавливаются в соответствии с отраслевыми стандартами и техническими условиями. В зависимости от рабочих параметров, определённых областью применения и перекачиваемыми средами, они выпускаются двух видов:

МаркаТемпературный диапазон, °C
CT1от 100 до 120
CT2от 100 до 150

Пенополиуретановая скорлупа может производиться без покрытия или иметь защитный слой: фольгу, стеклопластик, пергамин, оцинкованную сталь, что зависит от эксплуатационных и прочностных характеристик конструкции. Без дополнительной защиты кожухом скорлупы используются внутри помещений или служат нижним слоем утепляющих «пирогов».

Основные виды покрытий теплоизоляции для труб:

  1. Фольга (фольгопергамин). Применяется в помещениях и для защиты внутренних коммуникаций. Не подходят для теплотрасс с бесканальной или канальной прокладкой.
  2. Армированная фольга (армафол). Рекомендуется для экономичной изоляции сетей как внутренней, так и наружной прокладки. Защищает от воздействия атмосферных осадков в условиях существенных перепадов температур.
  3. Влагостойкий или стеклопластик. Подходит для всех видов трубопроводов, проложенных вне помещений по воздуху. Обеспечивает долговечный наружный изоляционный слой, надёжно защищает от ультрафиолетовых лучей. Выдерживает механические нагрузки и считается оптимальным с точки зрения прочностных свойств.
  4. Пергамин (битумная бумага). Кровельный материал устойчив к ультрафиолету, но уступает стеклопластику по прочности.
  5. Оцинкованный стальной кожух. Используется для магистральных сетей открытой прокладки, технологических линий, систем транспортировки газа и нефти. Служит одновременно и ультрафиолетовой и антивандальной защитой, а по стоимости бывает даже предпочтительнее стеклопластика.


Вариативность утеплителей поможет обеспечить требующееся качество и сократит ваши затраты Пенополиуретановая скорлупа для труб выдерживает более 1 тыс. циклов заморозки без изменения потребительских свойств. А при соблюдении рекомендаций по транспортировке и хранению позволяет увеличить сроки эксплуатации технологических коммуникаций.

ППУ изоляция для труб – плюсы и минусы

Высокие эксплуатационные свойства труб в ППУ изоляции обусловлены технологией производства, включающей следующие этапы:

  1. Выпускается наружная полиэтиленовая оболочка методом экструзии. Для этого из специальной пресс-формы выдавливается полиэтилен, который застывает до твердого состояния.
  2. В наружную ПНД оболочку на распорки вставляется стальная труба и помещаются медные кабели.
  3. В пространство между стенками стальной и пластиковой наружной трубы подается расплавленный пенополиуретан, который после застывания образует готовое изделие.

Преимущества ППУ теплоизоляции

Изоляция из пенополиуретана на трубах и их использование имеет следующие преимущества перед другими технологиями:

  • В быту широко используется в качестве утеплителя поролон из пенополиуретана, вспененный материал его твердый аналог, относится к классу пенопластов – материалов, имеющих в своей структуре воздушные ячейки.
  • Качественное заводское изготовление продукции позволяет опускать трубопроводы непосредственно в грунт, под воду без дополнительных приспособлений.
  • Среди аналогов – поливинилхлоридных, фенол-формальдегидных, карбамидно-формальдегидных и полистирольных пенопластов полиуретановый имеет наименьшую теплопроводность (0,02 Вт./м.*К.) – почти в два раза меньшую, чем у пенопласта.
  • При монтаже трубопровода с готовой теплоизоляцией существенно возрастает скорость работ, предприятия изготавливают готовые фасонные изделия в теплоизоляции (тройники, отводы, переходы, ответвления) для упрощения монтажа.

Рис.4 Стальные трубы с изоляцией ППУ в полиэтиленовой оболочке – размеры

  • Теплоизолирующий слой, нанесенный в заводских условиях, является герметичным и качественно выполненным, одним из его важных дополнительных свойств является обеспечение надежной защиты от коррозии.
  • Наличие встроенных индикаторных проводников из меди позволяет обнаруживать участки теплоизоляции с высокой влажностью – это упрощает ремонтно-восстановительные работы в случае повреждения линии.
  • Трубопроводы ППУ рассчитаны на длительную эксплуатацию без технического обслуживания в течение минимального срока в 30 лет. Для его увеличения оцинкованную оболочку часто покрывают специальными защитными составами (лаками, красками, полимерами), которые в процессе эксплуатации выполняет антикоррозионные функции и могут неоднократно возобновляться.

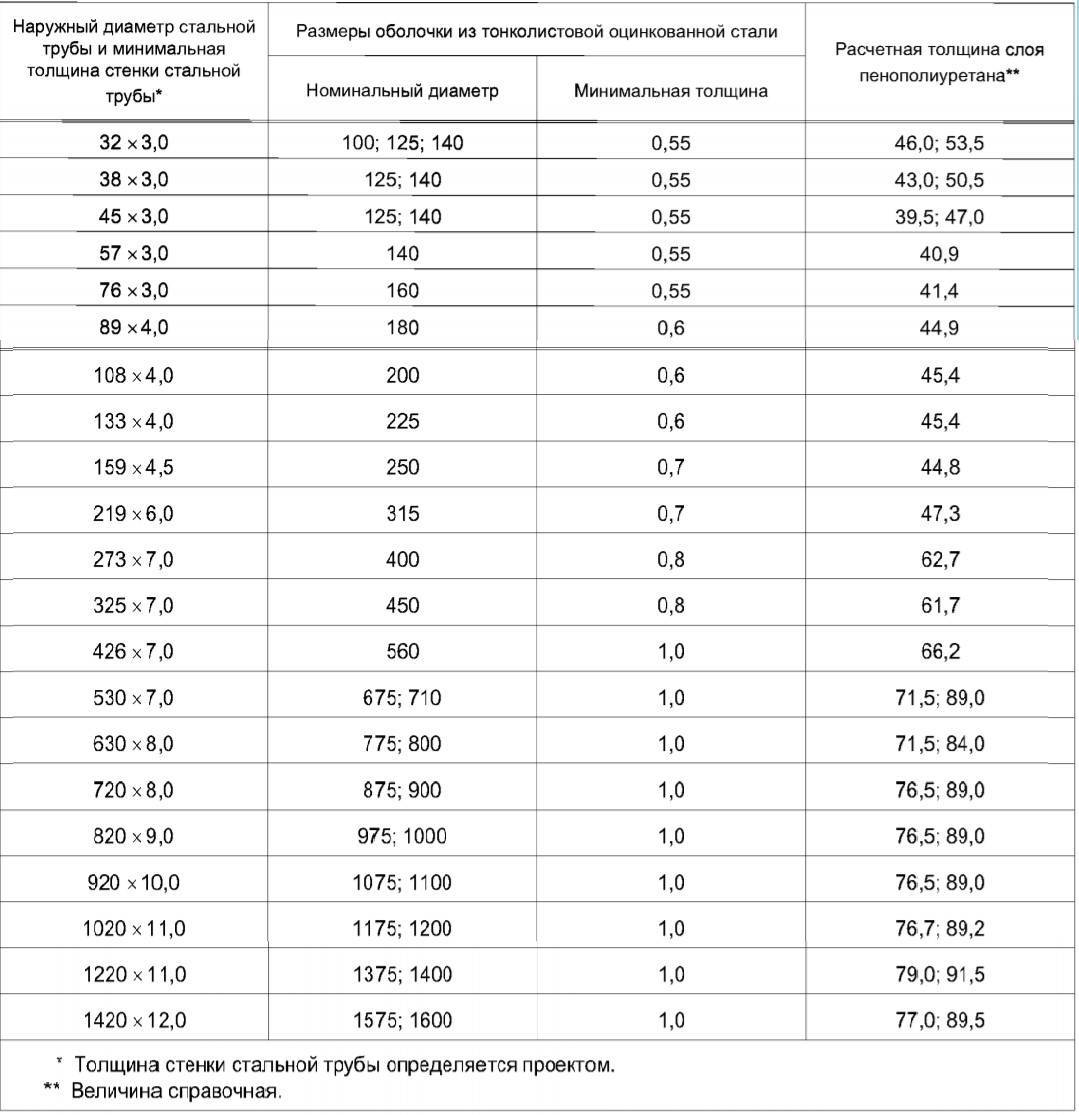

Рис.5 Трубы в ППУ изоляции в оцинкованной оболочке ОЦ – размеры

Недостатки изоляции ППУ

К недостаткам пенополиуретановой изоляции можно отнести следующие факторы:

  • Горючесть материала, исключающая воздействие открытого пламени на торцевые участки изолятора, его температура воспламенения составляет 550 – 600 С., при горении образуются высокотоксичные продукты.
  • Стальные трубы ППУ подвержены коррозии и по истечении определенного срока службы нуждаются в замене.
  • Пенополиуретан разрушается под действием ультрафиолетового излучения со скоростью 0,05 мм. в год.
  • Слабая механическая прочность, которую компенсирует наружная оболочка.
  • При обнаружении влаги в слое изоляции поврежденный участок не подлежит ремонту и нуждается в полной замене.

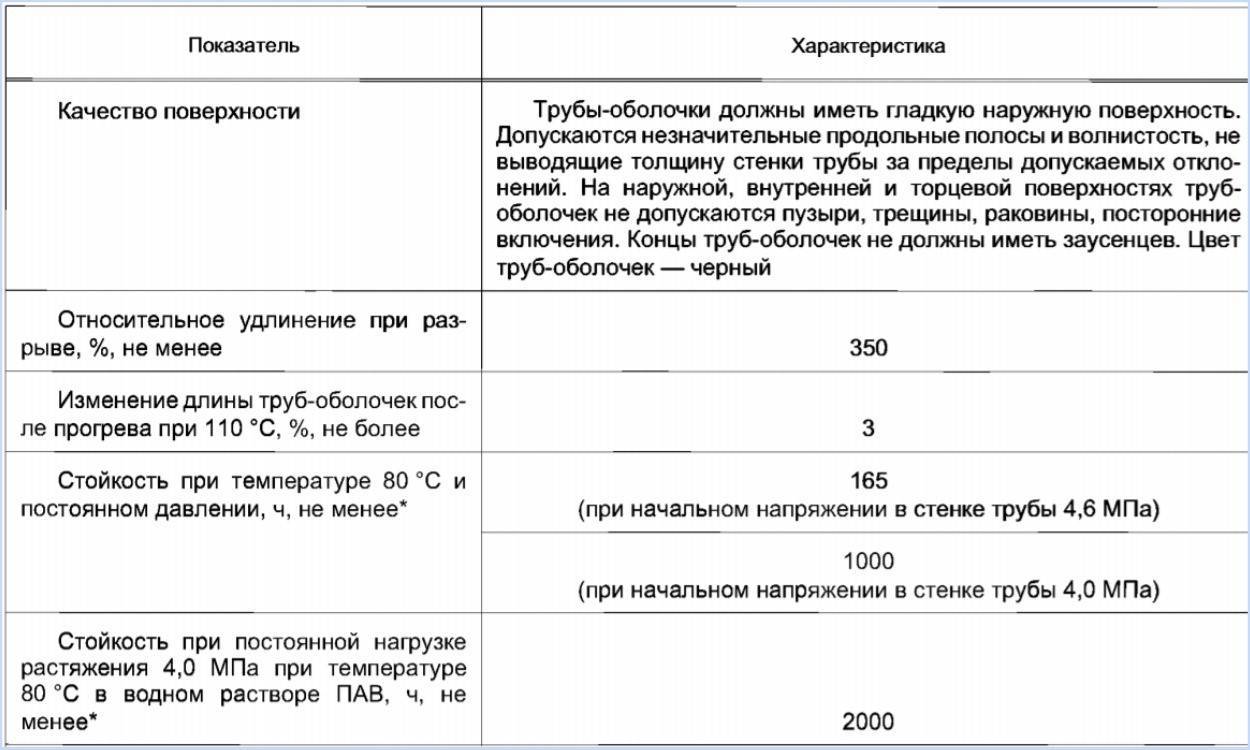

Рис. 6 Полиэтиленовая оболочка для труб ППУ – характеристики

Теплоизоляционные материалы для изготовления скорлупы


Материал скорлупы подбирается зависимости от условий эксплуатации труб

Ассортимент современных изоляционных материалов в полной мере соответствует перечисленным требованиям. Скорлупы для утепления труб изготавливают из таких материалов:

  • пенополиуретан;
  • пенополистирол;
  • базальтовый утеплитель;
  • вспененный полиэтилен;
  • синтетический каучук.

Утеплитель изолируют с целью защиты от механических повреждений и увеличения эффективности утепления:

  • фольгой;
  • стеклопластиком и стеклотканью;
  • оцинкованной и нержавеющей сталью.

Пенополиуретан


Пенополиуретан не поглощает воду, поэтому используется для подземных коммуникаций

Пенополиуретан представляет собой материал с мелкопузыристой закрытоячеистой структурой. В нем содержится примерно 95% закрытых ячеек. Скорлупа ППУ для труб имеет следующие технические характеристики:

  • низкую теплопроводность (0,037-0,042 Вт/м2*К);
  • высокую плотность (40-60 кг/м3);
  • не поглощает воду (1,5-3%);
  • рабочий диапазон температуры: от -180°C до +130°C.

Фиксация с помощью дополнительных элементов приводит к образованию швов, из-за наличия которых увеличиваются теплопотери. С целью бесшовного соединения сегментов используют полиуретановый клей, свободное пространство рекомендуется заполнить полиуретановой пеной.

Пенополистирол


Пенопласт нельзя использовать без изоляции от солнечных лучей

Скорлупу из пенополистирола используют преимущественно для утепления вентиляционных, водоснабжающих, канализационных трубопроводов, находящихся в земле, поскольку материал имеет низкую устойчивость к ультрафиолету. Он вызывает разрушение структуры. При утеплении надземных коммуникаций необходимо чем-либо оборачивать скорлупу или окрашивать.

Преимущества:

  • не впитывает влагу;
  • проявляет устойчивость к биохимическому воздействию;
  • выдерживает значительную статическую нагрузку.

Недостатки пенопласта:

  • пожароопасен;
  • не устойчив к механическому воздействию.

Базальтовый утеплитель


Базальтовую вату не используют для утепления труб, расположенных в грунте

Базальтовую скорлупу рекомендуется использовать для утепления наружного трубопровода. Ее главный недостаток – высокое водопоглощение, которое не удается компенсировать даже с помощью гидрофобных пропиток. Намокнув, скорлупа полностью теряет свои теплоизоляционные свойства. Рабочий диапазон температур: от -40°C до +74°C.

Преимущества:

  • небольшой вес;
  • пожарная безопасность;
  • устойчивость к воздействию ультрафиолета;
  • экологичность;
  • биологическая устойчивость.

Недостатки: используется только для утепления пластиковых труб.

Вспененный полиэтилен


Вспененный полиэтилен не впитывает влагу

Скорлупа из вспененного полиэтилена представляет собой гибкий и легкий материал в виде цилиндра длиной 1,2 или 2 м с прорезью. Рабочий диапазон температур варьируется от -40°C до +95°C. Из-за особой пластичности материала рекомендуется фиксировать его пластиковыми или металлическими затягивающимися хомутами.

Преимущества:

  • относительно невысокая цена;
  • имеет свойства паро-, шумо- и теплоизолятора;
  • устойчивость к воздействию агрессивной среды;
  • предохраняет от развития коррозии;
  • экологичность.

Недостатки: впитывает влагу.

Синтетический каучук


Синтетический каучук не боится влаги и ультрафиолета, подходит для любых коммуникаций

Синтетический каучук превосходит многие материалы по своим эксплуатационным характеристикам. Теплоизоляционная скорлупа из этого материала выпускается в виде цилиндров с продольным разрезом, которые можно монтировать путем надевания кожуха на трубопровод и склеивания по разрезу.

Преимущества:

  • устойчивость к ультрафиолету;
  • стойкость к агрессивным средам;
  • минимальный уровень водопоглощения;
  • эффективное утепление;
  • паронепроницаемость;
  • длительный срок службы;
  • устойчивость к механическому воздействию.

С целью улучшения внешнего вида изоляцию окрашивают краской.

Мы поставляем следующие материалы и системы — кликните на нужный

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм. Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты длиной 1000 мм, толщиной..

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из фольги, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм. Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты дли..

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из оцинкованной стали, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм расположенных на улице. Скорлупа ППУ представляет собой жесткие цили..

Помимо скорлуп из ППУ наша компания так же поставляет Пенополиуретановые отводы для теплоизоляции труб, также как и сами скорлупы ППУ, выпускаются в вариантах: отводы ППУ без наружного покрытия (без облицовки) отводы ППУ фольгированные отводы ППУ покрытые стеклопластиком оцинкованные кож..

Показано с 1 по 4 из 4 (страниц: 1)

Скорлупа ППУ представляет собой жесткиецилиндры, полуцилиндры или сегменты длиной обычно 1000 мм, толщиной от 30 мм, предназначенные для теплоизоляции трубопроводов с температурой теплоносителя до +120ºС, нефтепроводов, газопроводов и др. Возможно изготовление скорлуп с защитным покрытием из фольги, стеклопластика, оцинкованного металла и иного покрывного материала.

Более дорогие варианты идут с продольными и поперечными замками, дешевые идут просто с плоскими гранями без замков. Фото замков ниже на фото

Нужно учитывтаь нюансы монтажа: Жесткие! это значит, что у Вас не получиться как с — поджать цилиндр где то на сварном стыке. Если Сварной стык толстый и попадет на середину скорлупы — край скорлупы может оттопыриться на 5-10мм. Все неровности мещающие монтажу нужно будет вырезать из скорлупы (вычищать) чтобы не препятствовали плотному прилеганию.

Перед монтажом скорлуп на трубопровод, необходимо провести мероприятия по подготовке поверхности трубы, она должна быть очищена от загрязнений, окалины и ржавчины, обезжирена и загрунтована.

Методы монтажа скорлуп:

Одним из несомненных конкурентных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:

1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;

Труба должна быть сухая! — Если влага попадет под скорлупу ППУ — то вызовет множественные коррозии как в парнике — пример на фото:

2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой. Грунт должен высохнуть!

3) При стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции. Клей наносится на одну из поверхностей, далее клеевая поверхность обрабатывается распыляемой водой. После этого производится монтаж скорлуп с технологической фиксацией, в течение одних суток, при помощи бандажей. Расход клея не более 300 г/м².Скорлупа надежно закреплена, соединение бесшовное, не разъемное;

4)Быстрый монтаж путем крепления скорлуп на трубе пластиковыми стяжками, металлическими лентами, вязальной проволокой. Доступ к поврежденным трубам, свищам и трещинам, возможность многоразового использования. Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство — натяжитель.

5)Для фольгированных скорлуп после завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем

Важно! Фольгированные скорлупы можно использовать без дополнительного покровного слоя только в помещение. Согласно СП 61.13330.2012 на улице ВСЕГДА нужно делать защитный покровный слой — или или
