Отличительные особенности счетчиков электроэнергии Нева: обзор популярных моделей

Технические характеристики

Перечислим особенности данной модели.

  1. Счетчик электроэнергии Нева 103 1so измеряет активную энергию в цепях переменного тока с частотой 50 Гц.
  2. Благодаря специальной системе он защищен от воздействия электромагнитного поля и электрических помех.
  3. Прибор производит точный учёт, даже если ток меняет направление.
  4. Устройство снабжено световым индикатором потребления электричества.
  5. Электросчетчик so обладает диагностирующим выходом, который можно использовать для проверки сведений.
  6. Однотарифное устройство относится к первому классу точности.
  7. Допустимое напряжение сети составляет 230 В.
  8. Данные представлены на дисплее в виде 00000,0.
  9. Вес составляет 360 г.
  10. Тип учётного приспособления 1so: дополнительно защищённый ЭМОУ.

Электрический трехфазный Тайпит Нева 303 1SO

Его устанавливают в основном в тех домах или квартирах, где находятся электрические плиты или электрическая система отопления.

Счетчик достаточно прост в применении, табло простое, цифры идеально просматриваются. Компания «Тайпит» дает 30 лет гарантии на данный прибор учета электроэнергии.

Класс точности у этой модели счетчика 1, это великолепная модель для тех, кто мечтает сэкономить на электричестве. Благодаря уникальному дизайну и разработкам специалистов, конструкция корпуса счетчика сделана таким образом, что в него невозможно забраться вовнутрь для остановки механизма.

Благодаря тому, что счетчик крепится на специальную din-рейку, его габариты являются на данный момент самыми маленькими, что никоим образом не отражается на его классе точности, он у него 1.

Примите во внимание: чтобы продлить срок службы этого счетчика, стекло на корпус приваривается ультразвуком, что говорит о его прочности и надежности.

Установка счётчика

Электросчётчик монтируется с помощью трёх винтов. Для защиты от негативного воздействия окружающей среды должен применяться защитный шкаф или панель.

Подключение производится непосредственно в сеть, без использования дополнительных устройств по следующей схеме:

Схема подключения счётчиков НЕВА МТ 114

Чтобы подключить импульсные выходы, используется следующая схема:

Подключения импульсных выходов счётчиков НЕВА МТ 114Примечание: 1 – относится к счетчикам НЕВА МТ 124

Прибор соответствует установленным стандартам качества, предусмотренным отечественным законодательством и может использоваться на территории РФ и в других странах.

Описание счетчика Нева

Электросчетчик Нева

Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:

  • точность показателей;
  • защита от кражи электроэнергии;
  • после установки включаются автоматически;
  • работа происходит без помощи человека;
  • небольшие габариты.

Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.

Лучшие индукционные счетчики электроэнергии

Индукционные (дисковые) электросчетчики — классика советских времен. Но и сегодня в некоторых условиях они себя отлично рекомендуют в плане долговечности, точности и безупречной работы. Принцип считывания основывается на индукционных катушках, вращающихся шестеренках и диске; отсюда и название. Большой плюс индукционных современных электросчетчиков в их невысокой стоимости. Представляем лучшие из них:

LEM101

Прибор предназначен для работы в сети 220 В цепи переменного тока. Механизм размещен в пластиковом корпусе, защищенном от электромагнитных полей, в том числе и от хищения электричества при помощи постоянных магнитов.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 1
  • Класс точности: 2
  • Принцип работы: индукционный
  • Стоимость: 800 – 900 руб
  • Недостатки: низкий класс точности измерения

СО-505

Классическая форма счетчика заметно сочетается с инновационными идеями. Это высокопрочный пластик, латунный контактный ряд под прозрачной крышкой, герметичный корпус. От обратного вращения диска защищает специальное стопорное кольцо.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 1
  • Класс точности: 2
  • Принцип работы: индукционный
  • Стоимость: 900 – 1000 руб
  • Недостатки: не обнаружено

СО И4491М2-5

Этот дисковый счетчик предназначен для работы в двухпроводной цепи с напряжением 220 В и силой тока до 40 А. Корпус и клеммный ряд полностью герметичны, имеется реверсная защита. Это отличное решение для уличных, гаражных условий.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 1
  • Класс точности: 2
  • Принцип работы: индукционный
  • Стоимость: 700 – 900 руб
  • Недостатки: отсутствуют

СО 51ПК

Основные области использования этих электросчетчиков — промышленные предприятия, сельское хозяйство при простых расчетах потребителя с поставщиком. Этот вид счетчиков чаще всего применяется в системах информационного контроля расхода электроэнергии.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 1
  • Класс точности: 2
  • Принцип работы: индукционный
  • Цена: 750 – 1300 руб
  • Недостатки: высокая цена, за такую цену можно подобрать более современный электронный вариант

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется двумя способами:

  1. Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
  2. Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

  1. Короткое нажатие (удержание менее 3 сек)
  2. Длительное нажатие (удержание более 3 сек)

Каждое из видов нажатий позволяет переключать соответствующую информацию на дисплее.Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом

Для перехода в необходимую нам группу параметров Е1 длительным нажатием кнопки листаем группы, когда попали в группу Е1 далее осуществляем просмотр короткими нажатиями на кнопку

Разберем например E1.0.FF.Первые 2 символа слева — это код группы параметров, вместо Е1 может стоять следующие значения:

  • Е1 — активная энергия (то что и требуется нам для снятия показаний)
  • Е3 — энергия реактивная положительная
  • Е4 — энергия реактивная отрицательная
  • AS — потери в линии
  • P1 — активная положительная мощность

Следующая цифра обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.

Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FFОбщий расход электроэнергии по тарифу 1 (день) — E1.1.FFОбщий расход электроэнергии по тарифу 2 (ночь)- E1.2.FFОбщий расход электроэнергии по тарифу 3 — E1.3.FF

Кратко:Выбираем группу Е1 длительным нажатием кнопки — .0.FFПросматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1..FF

Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.

Возврат к автоматическому циклическому показу значений на счетчике происходит через 1 минуту после последнего нажатия на кнопку.

Рекомендации экспертов Zuzako по выбору «умного» энергосчётчика

«Умные» электросчётчики передают все необходимые данные в энергопоставляющую компанию без человеческого участия. Автоматическая отправка исключает подачу неверной информации, благодаря чему достигается ощутимая экономия средств. К тому же передача информации будет осуществлена в срок, без просрочек. Отличие «умного» счётчика от обычного заключается в наличии специального контроллера, передающего данные в автоматическом режиме. В остальном же они идентичны.

Чтобы сделать прибор более точным, производители начали заменять индукционные приборы с дисковым табло на более современные — электронные с жидко-кристаллическим дисплеем. Новые устройства оснащаются микроконтроллером, который преобразует получаемую информацию с датчиков и подсчитывает потреблённое электричество. Также счётчики могут иметь проводные, беспроводные и оптические интерфейсы для интеграции прибора в автоматизированные системы учёта и разные варианты «умных» домов, производств и интернет-вещей. При выборе счётчика нужно учитывать несколько важных характеристик:

  1. Количество фаз. Для бытовых нужд квартиры или дома достаточно однофазного устройства, а трёхфазные модели целесообразны для гаражей, мастерских и производств, то есть там, где используется мощное электрооборудование.
  2. Увеличение количества электроприборов, включённых в домашнюю электросеть, приводит к росту потребления электрической энергии, а, соответственно, и силы тока, проходящего через прибор учёта. Для небольшой квартиры, гаража или дачи подойдёт устройство, рассчитанное на работу с током до 10A. Для небольшого коттеджа или квартиры с электроплитой уже понадобится счётчик с расчётной силой тока до 60A, а в больших загородных домах и небольших мастерских — до 100 и 120A, соответственно.
  3. Тарификация. Если у вас мало энергоёмкой бытовой техники, и она в основном используется днём, то стоит остановить выбор на однотарифном электросчётчике. В том случае, когда в доме стоит электрокотел, «тёплый пол», имеется небольшое производство или мастерская с посменной работой, то присмотритесь к многотарифным моделям, которые помогут значительно сэкономить на счетах за электричество.
  4. Класс точности. Согласно новым нормативам, этот показатель должен быть не ниже 2. Однако современный рынок предлагает и более точные модели электросчётчиков. Приборы с классом 0,2/0,5/1,0 — дорогостоящие трёхфазные устройства, рассчитанные на большое потребление тока, и такая точность даст небольшую экономию. Наиболее популярны электросчётчики с классом точности 1,0, и именно их предпочитают устанавливать в городских квартирах.

Установка счётчика

Прибор крепится посредством ДИН-рейки, на которую устанавливается электросчётчик с помощью пазов в задней панели неразъёмного корпуса. Подключение должен осуществлять квалифицированный электромонтёр энергопоставляющей компании. Если установить устройство самостоятельно, возникнут проблемы с его регистрацией. При подключении электросчётчика напряжение должно быть отключено.

Следует обеспечить надёжность зажима вставленных в клеммные контакты проводов, поскольку недостаточно плотное зажатие грозит нагревом и выходом из строя счётчика, а в некоторых ситуациях – пожаром. Если энергомер получит механические или тепловые повреждения по причине неправильной установки или эксплуатации, он не подлежит гарантийному ремонту. Плотность контактов должна регулярно проверяться, не реже одного раза в полгода.

При подключении счётчика необходимо руководствоваться следующей схемой:

Схема подключения Нева 106

Выбор этого недорогого и надёжного устройства позволит длительное время не задумываться о замене прибора и не жалеть о покупке.

Установка счётчика

Монтаж прибора несложно выполнить самостоятельно. Он устанавливается на три винта после подготовки соответствующего крепления. Габаритные размеры указаны на рисунке:

Габаритные размеры счётчика Нева 101

Подключение должен осуществлять квалифицированный электромонтёр согласно схеме, указанной в паспорте:

Схема подключения Нева 101 к однофазной энергосистеме

Помещение, где установлен счётчик, должно соответствовать необходимым условиям по влажности и запылённости. После монтажа и подключения, прибор должен быть опломбирован службой энергонадзора.

Указанный счётчик хорошо себя зарекомендовал, как надёжное и долговечное устройство и относится к наиболее распространённым приборам среди населения.

Описание

Принцип работы измерительной схемы счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и выдачи этой информации в импульсном или числовом виде на счетный механизм. Результаты измерения сохраняются в счетном механизме счетчика и отображаются на жидкокристаллическом индикаторе (в дальнейшем ЖКИ) или барабанах электромеханического отсчетного устройства ( в дальнейшем ЭМ ОУ).

Счетчики состоят из: датчиков тока; датчиков напряжения; измерительных схем; блока питания; счетного механизма; оптического испытательного выхода; основного передающего устройства, совмещенного с электрическим испытательным выходом.

В качестве датчика тока в счетчиках используется низкоомный шунт. Датчик напряжения представляет собой резистивный делитель. Счётчики могут оснащаться электромеханическим счетным механизмом ЭМ ОУ НЕВА 101, НЕВА 102, НЕВА 103 или электронным счётным механизмом – микроконтроллером с памятью и ЖКИ НЕВА 104, НЕВА 105, НЕВА 106. Счетчики с ЭМ ОУ реализованы на измерительной микросхеме и не имеют встроенного ПО.

Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.

Счетчики могут иметь цифровой интерфейс для обмена информацией с внешними устройствами.

В зависимости от исполнения счетчики имеют степень защиты от пыли и влаги IP40 или

IP51.

На корпусе и крышке клеммной колодки имеются конструктивные элементы позволяющие навешивать пломбу со знаком поверки и пломбу энергоснабжающей организации.

Счетчики имеют исполнения:

–    по типу счетного механизма электромеханический или электронный;

–    по значениям базового и максимального токов;

–    по количеству измерительных элементов;

–    по наличию цифрового интерфейса;

–    по типу корпуса и способу установки.

Обозначения счетчиков в зависимости от исполнения приведены в структуре условного обозначения.

Структура условного обозначения счетчиков НЕВА 10 Нева 10 XX X XX XX 1б(1макс)

Ток базовый (максимальный), А

Тип интерфейса:

0 – отсутствует E4 – интерфейс EIA 485 MB – интерфейс MBus CL – токовая петля

Тип датчика тока:

S – шунт

ST – два датчика тока (счётчик с защитой от хищений электроэнергии по нулевому проводу)

Класс точности

1 – класс точности 1 по ГОСТ 31819.21-2012 Номер модели

1    – с ЭМОУ для установки на винты

2    – с ЭМОУ для установки на рейку ТН35 шириной в 1 модуль

3    – с ЭМОУ для установки на рейку ТН35 5 модулей

3/51 – с ЭМОУ для установки на рейку ТН35 шириной в 5 модулей

4    – с ЖКИ для установки на винты

5    – с ЖКИ для установки на рейку ТН35 шириной в 1 модуль

6    – с ЖКИ для установки на рейку ТН35 шириной в 5 модулей

6/51 – с ЖКИ для установки на рейку ТН35 шириной в 5 модулей

Тип счетчика

Место навешивания пломбы со знаком поверки

Расчет суммы к оплате

Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.

Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.

Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.

Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf

Лучшие трехфазные счетчики электроэнергии

Меркурий 231 АМ-01

Однотарифный ОУ

Меркурий 231 АМ-01 – коммерческая модификация, которая позволяет вести учет динамической электроэнергии в одну сторону. Процесс выполняется механическим типом устройства в трех-или четырехзвеньевой сети переменного тока. Работает как самостоятельно, так и в системе АСКУЭ. Барабан счетчика вращается только в направлении увеличения. Светодиодная подсветка помогает считывать информацию об электроэнергии. Контроль за количеством потребляемой энергии ведется в однотарифном режиме. Монтируется на DIN-рейку.

Достоинства:

  • Изготовлен по ГОСТу;
  • Просто монтировать;
  • Удобен в использовании;
  • Ебольшие размеры;
  • Относительно малый вес;
  • Гарантированная точность и надежность;

Недостатки:

Относительно небольшой промежуток между поверками.

Средняя цена — 2300 рублей

Энергомера СЕ300 R31 043-J

Однотарифный ЖКИ

Энергомера СЕ300 R31 043-J – прибор с жидкокристаллическим экраном. Подключать его можно через трансформатор и на прямую. Счетчик оснащен светодиодом, очень чувствителен к перепадам напряжения, экономичен в собственном обслуживании. Устанавливается на DIN планку.

Достоинства:

  • Стоит защита от противозаконных действий;
  • Учет возможен в одном или двух направлениях;
  • Эксплуатируется в оптическом интерфейсе;
  • Удобен и прост в использовании;
  • Срок службы – 30 лет.

Недостатки:

Высокая цена.

Средняя цена — 3000 рублей.

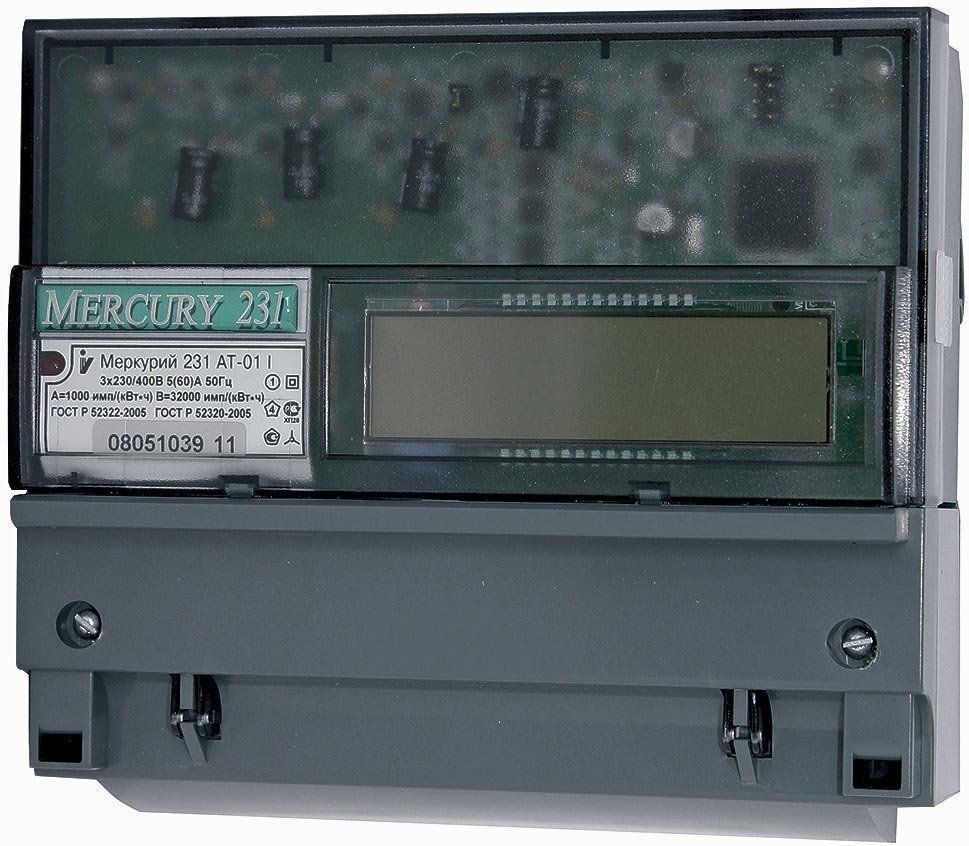

Меркурий 231 AT-01

Многотарифный ЖКИ

Меркурий 231 AT-01 – многопрофильный прибор, который используется для коммерческих целей. Он применяется для контроля потребляемой электроэнергии только в одном направлении.  Позволяет снимать данные с сети в 3 ил 4 провода.модель оснащена 2 способами защиты: двухступенчатая от доступа к получаемой информации и память от направленной подачи коэффициента метрологии. Позволяет работать в системе 2 или 4 тарифов и до 12 сезонов. Устанавливается на DIN-планку.

Достоинства:

  • Функционирует автономно и в системе с АИИС;
  • Информация накапливается за 11 месяцев, выводится и передается по связи IrDA;
  • Защита от манипулирования данными электроэнергии;
  • Регулируется УЗО;
  • Оснащен автоматической самодиагностикой;
  • Надежен в использовании;
  • Многофазный аппарат;
  • Приятный дизайн;
  • Разумная цена.

Недостатки:

Возможно измерять только активную электроэнергию.

Средняя цена — 2800 рублей.

Конструктивные особенности

Разные типы счетчиков отличаются между собой конструктивно. Механический прибор представляет собой две катушки: одна токовая, а ко второй подводится напряжение. Внутри них расположен металлический диск, закрепленный в подшипниках скольжения. На его оси смонтирована червячная пара, которая соединяется с механическим счетчиком. При работе устройства возникает электромагнитное поле, которое заставляет вращаться диск, за счет чего происходит подсчет потребляемого количества электричества.

В электронных приборах механической части вообще нет. Данные устройства превращают аналоговые сигналы в цифровые. Для этого используются специальные датчики импульсов, которые с помощью трансформатора подключаются к электричеству. Сигнал поступает на микроконтроллер, что позволяет рассчитать затраченную электроэнергию. Эти данные отображаются на цифровом дисплее. Такие устройства имеют высокий класс точности и позволяют накапливать и передавать информацию по специальным каналам связи.

Трехфазные счетчики имеют аналогичное устройство. Самыми популярными приборами считаются электронные. Некоторые модели поддерживают однофазный учет. Они надежны, интегрируются в автоматизированные системы учета, имеют небольшие размеры.

Хранение данных

Память прибора разработана с учётом возможности в случае необходимости узнать следующие сведения:

  • активную энергию, в том числе по концу дня за 128 суток;
  • активную мощность за аналогичный период для интервала в 30 минут по среднему показателю;
  • значение расхода электроэнергии для любого тарифа, а также за любой месяц в течение года;
  • максимальную мощность за вышеуказанный период.

Журнал сохраняет следующие события, с отметкой даты и времени:

  • подключение и исчезновение нагрузки;
  • изменение настроек, включая установку даты и часов;
  • сброс данных, указывающих мощностные параметры по максимальным показателям;
  • сброс микроконтроллера в связи с непредвиденным электромагнитным воздействием;
  • пиковые значения по напряжению и активной мощности, превышающие установленные пороги.

Перечисленные сведения не составит труда получить, подключив устройство к автоматизированной системе.

Рейтинг лучших счетчиков электроэнергии

Создавая ТОП лучших счетчиков электроэнергии, мы провели тщательное исследование рынка, охватив все без исключения ценовые сегменты. В рейтинг попали однофазные и многофазные приборы, имеющие самую высокую оценку технических экспертов, а также завоевавшие доверие простых покупателей.

При выборе хорошего электросчётчика мы опирались на следующие параметры:

  • Принцип работы;
  • Тип подключения;
  • Количество тарифов;
  • Цена;
  • Вид крепежа;
  • Номинальное напряжение;
  • Количество фаз;
  • Включение в реестр;
  • Вид дисплея;
  • Количество занимаемых в щитке модулей;
  • Класс точности;
  • Степень защиты от пыли, влаги;
  • Сложность эксплуатации.

Самыми бюджетными моделями в рейтинге являются однотарифные счетчики Энергомера СЕ 101 и Тайпит Нева 103/5 1s0. Самый дорогой прибор – двухтарифный АВВ FBU-11205  с дистанционным пультом управления. Однако всех их объединяет одно – каждое представленное в ТОПе устройство учета потребления электроэнергии отвечает основным требованиям безопасности, имеет наивысший пользовательский рейтинг и рекомендовано специалистами в сфере установки и эксплуатации подобного оборудования.

Лучшие аэрогрили по отзывам покупателей

Технические характеристики

Технические характеристики Нева 101

Срок службы прибора

Заявленная производителем продолжительность эксплуатации – 13 лет

Важно учитывать среднюю наработку часов до выхода из строя. Она составляет до 280 часов, что превышает указанный выше срок службы

Производитель гарантирует беспроблемную эксплуатацию прибора в течение 5 лет при условии соблюдения установленных требований.

Межповерочный интервал

Прибор должен проходить обязательную поверку с целью контроля технического состояния не реже одного раза в 16 лет. Кроме этого, необходимость поверки предусмотрена после изготовления (производится на предприятии-изготовителе) и в случае проведения ремонта. В паспорте вновь приобретаемого счётчика должен быть проставлен штамп с отметкой даты поверки изготовителем. Не допускается эксплуатировать прибор, не прошедший поверку в установленные сроки.
