Технические характеристики котлов верхнего горения на твердом топливе
Котлы с верхним горением производятся с разными мощностями от 8 до 95 кВт. Отдельные модели могут достигать показателя в 1200 кВт. Чем больше показатель, тем эффективней работа агрегата и тем большую площадь можно будет обогреть. Котлы с минимальной мощностью рассчитаны для установки в небольших домах. Украинские «Бураны» с 40 кВт предназначены для отопления больших домов или складских помещений.
Твердотопливный котел БУРАН-EXTRA 1200
Материалы изготовления котлов — чугун или сталь. Чугунный теплообменник долговечней, но из-за своего большого веса может вызывать трудности при монтаже. Стальные теплообменники изготавливают из стали различного качества от низкосортной, до высококачественной, устойчивой к воздействию высоких температур. Помимо этого стальные котлы часто имеют защиту из шамотного кирпича.
Чаще всего котлы с верхним горением работают на дровах, но есть модели, в которые можно укладывать уголь, торфяные брикеты, стружку и другое топливо.
КПД котлов равен 85-93 %. Как заявляют производители, время работы прибора после одной загрузки дров составляет от 8 до 31 часов, а на углях до 5 суток. Среднестатистический недорогой котел выдает тепло в течение 5-8 часов.
Температура нагрева воды 70 C на дровах и 85 C на угле. Рекомендованная температура на входе от 60 C. Система отопления может быть как с естественной, так и с принудительной циркуляцией.
Изготовление шахтного пиролизного котла
Большим спросом сегодня пользуются модифицированные ПК, с высокими КПД, позволяющими сэкономить значительное количество топлива и функционирующие от одного заполнения более суток. Простота конструкции позволяет изготовить котел при наличии даже небольшого опыта сварочных работ.
Чертеж обыкновенного пиролизного котла
Основание для создания эффективного котла Холмова своими руками послужит надежная конструкторская документация: чертежи, спецификации и расчеты, которые сегодня можно найти в интернете.
Алгоритм создания котла своими руками.
- Выполняют основную частью устройства и разделяют его на две камеры, устанавливая перегородки и задвижки, для воздухоподачи.
- На металлический лист переносят схему деталей и вырезают их автогенном.
- Сваривают боковые элементы усиленным швом.
- Между бойлером и топкой в перегородке прорезают 2 отверстия — вверху и снизу около колосника.
- Устанавливают детали топки и обваривают их.
- Крепят задвижку у верхнего отверстия и закрепляют ее.
- Выполняют колосники с нарезкой узких продольных щелей.
- Размещают колосники на металлических уголках (чугунные) или приваривают (стальные).
- Выполняют дверки топки и зольника.
- Устанавливают и обваривают бойлер из труб 25 мм с водяной рубашкой.
- Обустраивают камеру дожига дымогазовой смеси, приварив перегородку рядом с колосником.
- Внизу выполняют отверстие, для установки воздушной трубы 50 мм с глухой заслонкой на выходном конце и множеством отверстий для создания равномерного воздушного потока.
- Топочную камеры изолируют шамотом, а далее она доутепляется базальтовой ватой, что повышает теплоэффективность котлоагрегата.
- Далее выполняют установку изготовленного оборудования, обвязку водяного и дымогазового трактов, монтаж отопления, после чего опрессовку системы.
Как топить шахтный котел дровами
Чтобы добиться максимальной теплоэффективности, потребуется научиться правильно топить шахтный дровяной котел длительного горения. Только в таком случае, удастся достичь указанных в технической документации параметров:
- Автономной работы в течение 6-8 часов.
Отсутствия задымления помещения.
Достаточная теплоотдача.
Как показывает практика, большинство потребителей затрудняются перевести обычное горение дров в шахтном котле в режим газогенерации. Для этого выполняют следующие шаги:
- Разжигают дрова в обычном режиме.
Ждут в течение 15-20 минут, пока котел выйдет на рабочую мощность.
Переводят прибор в режим газогенерации.
Если дрова подобраны и уложены правильно, топка котла не принесет никаких неудобств.
Какие дрова лучше для котла шахтного типа
Несмотря на «всеядность» оборудования, КПД у шахтного котла напрямую зависит от степени влажности дров. В инструкции по эксплуатации указано, что в качестве сырья, помимо дров, для топки могут использоваться:
- Брикеты.
Отходы древесины.
Пеллеты.
Опилки и щепа.
Но основным видом топлива для котла на дровах с шахтной топкой, остаются дрова. Даже если планируется использовать альтернативные типы топлива, необходимо позаботиться, чтобы как минимум около 40% закладки составляли хорошо просушенные поленья. Так, можно обеспечить максимальную теплоотдачу оборудования.
Производители рекомендуют топить котлы любой древесиной твердых сортов. Не советуется использовать смолянистые породы, так как это приводит к снижению сроков эксплуатации котла.

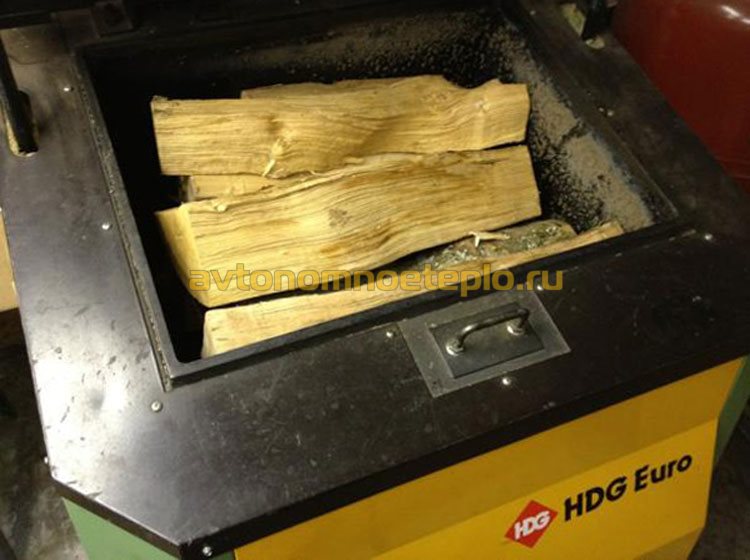

Как правильно укладывать дрова в шахтный котел
Одна из основных проблем, свидетельствующих о неправильной закладке – зависание дров в шахте. Дело в том, что горение происходит только внизу топочной камеры. Дрова опускаются под собственным весом, естественным путем.
Любые несоблюдения рекомендаций приводят к застреванию поленьев и как следствие, остановке процесса горения. Чтобы этого не произошло, соблюдают следующие рекомендации:
- Закладка выполняется поленьями, на несколько сантиметров меньше, чем размер топочной камеры.
Дрова укладываются поперек топки, а не вдоль ее.
Снизу располагают сухие поленья, сверху можно уложить более влажные.
Подробные инструкции, относительно закладки топлива и розжига, находятся в инструкции по эксплуатации, прилагаемой заводом – изготовителем.
Преимущества и недостатки дровяных котлов шахтного типа
Водогрейные котлы с шахтным бункером для дров, отличают несколько положительных моментов:
- Универсальность – котлы способны работать практически на любом виде твердого топлива. Допускается использование дров, с относительной влажностью 45%.
Производительность – модели, предлагаемые различными изготовителями, предназначены для обогрева частных домов, коттеджей, промышленных и складских помещений.
Автономность – энергонезависимые шахтные ТТ котлы длительного нижнего горения на дровах, не зависят от наличия электричества. В экономном режиме, одной закладки дров хватит от 12 до 24 часов. При максимальной загруженности, добавить топливо придется уже через 6-8 часов.
Простое обслуживание – загрузка топлива и чистка камеры, выполняется через разные люки. Чтобы почистить шахту, нет необходимости останавливать котел. Зола ссыпается в специальный ящик, после чего удаляется.
Безопасность – эксплуатация котла не требует применения сложной автоматики, происходит простым, но эффективным способом. Опасность попадания дыма в помещение и отравление угарным газом почти полностью исключается.
Хорошие технические характеристики шахтного котла и при этом простота конструкции, и внутреннего устройства, привели к тому, что появилось множество схем и чертежей, указывающих, как сделать теплогенератор данного типа своими руками.
Полностью повторить качество заводской сборки в домашних условиях нереально. Результатом самостоятельного производства, стали участившиеся несчастные случаи. Безопасность могут обеспечить только отопительные агрегаты, изготовленные на заводе и имеющие соответствующую сертификацию.
Как эксплуатировать устройство
Оптимальная работа любого оборудования зависит от режима работы и характеристик топлива. Чтобы в воздуховодах не образовывалась сажа и конденсат, топка должна работать в оптимальном режиме. «Придушенная» работа при недостатке воздуха ведёт к резкому снижению КПД: котёл потребляет много дров. Горит долго, но греет слабо.
Котельная
Котельное помещение обладает следующими важными параметрами:
- Изолированность. Дым при растопке не должен попадать в жилые помещения. Оптимально, если котельная будет устроена вне жилого помещения, в отдельном здании или помещении с доступом с улицы.
- Объем и удобство обслуживания. Устанавливается оборудование на фундамент, вокруг предусматривается свободное место для беспроблемного доступа к узлам обвязки, шиберу, прочисткам.
- Наличие дымохода и вентиляции. Твердотопливные котлы длительного горения склонны к повышенному образованию конденсата. Кирпичный дымоход не годится — конденсат проникнет через кладку. Стоит применять гильзы из нержавеющей стали, керамику.
Топливо
Твердотопливные котлы будут работать в режиме длительного горения только при наличии соответствующего топлива. Чудес не бывает — для получения киловатта энергии нужно сжечь определённое количество энергоносителя. Рассчитывается количество топлива просто: нужно знать теплотворную способность и умножить её на КПД котла.
Дрова. Применять стоит только сухую древесину, желательно лиственных твёрдых пород. Затраты на подготовку окупятся беспроблемной работой отопления.
Пеллеты. От производителя поступает уже готовое высококалорийное и технологичное топливо. Пеллеты сыпучие, но не оставляют мусора. Их придумали для облегчения транспортировки отходов промышленности. Пеллетные топки легко автоматизировать, при больших бункерах без участия человека котёл способен гореть месяцами!
Опилки, щепа. Применение отходов деревообработки имеет 2 проблемы: влажность и мусор. Опилки обладают довольно низкой плотностью, следовательно, низкой теплотворной способностью.
Это окупается дешевизной топлива, на многих предприятиях их отдают даром или за бесценок.
Сыпучие растительные остатки: солома, жмых, лузга. Новое слово в альтернативной энергетике — применение возобновляемого топлива. Остатки от производства, солома, стебли подсолнуха и прочее местное топливо раньше утилизировалось как мусор. Применение такого топлива окупается за счёт дешевизны, но применять стоит, если есть постоянная возможность приобрести новую партию.
Сложности при хранении и транспортировке сыпучего топлива решаются при помощи ёмкостей, биг-бэгов, расфасовке в бумажные пакеты.
Внимание! Хранить такое топливо в большой куче нельзя! Влага конденсируется, топливо начинает гнить, перегревается, есть риск самовозгорания. Хранить удобнее в мешках, сложенных на полки для доступа воздуха
Хранить удобнее в мешках, сложенных на полки для доступа воздуха.
Правила безопасного использования
- Устройство дымохода. Именно в месте прохождения дымохода через перекрытия начинаются пожары. Хорошая теплоизоляция дымохода и соблюдение правил эксплуатации защитят от пожара.
- Периодическая чистка от сажи теплообменника и дымохода. В непрочищенных дымоходах сажа может загореться. Температура горения сажи выше 1000 °C, из трубы при этом летит огромное количество искр. Опасно! Есть огромный риск пожара!
- Не оставляйте открытое пламя без присмотра. Не поручайте протопку детям или людям с психическими отклонениями.
- Котлы длительного горения — технологичные устройства. Внимательно изучите инструкцию и придерживайтесь рекомендаций производителя.
Преимущества и недостатки самодельных котлов
Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:
- Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
- Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
- Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
- Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.
Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.
Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.
Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:
Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.
Заводские котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.
В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.
В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.
Как топить, чтобы уголь горел как можно дольше
Правильность топки угольного долгоиграющего котла во многом зависит от наличия регулирующей автоматики и, конечно же, качества самого угля.
Какой уголь лучше использовать
Котлы с ручным обслуживанием могут работать на угле любой фракции. Но нужно учитывать, что температура газов в дымоходе при длительном горении намного ниже, чем при прямом горении: использование сырого топлива может привести к скоплению в трубе лишней влаги и образованию конденсата – чёрной тягучей жидкости с запахом дёгтя. Поэтому относительная влажность угля (как и любого другого твёрдого топлива) должна составлять не больше 15–20 %.
Правильная топка
Топка котла длительного горения осуществляется по следующей схеме:
- Закладка топлива – распределитель поднимается в исходное положение так, чтобы он находился чуть выше дверцы загрузки, и сразу засыпается весь уголь.
- Растопка – сверху угля укладываются сухие щепки и бумага, после чего они поджигаются и горят при открытой верхней дверце и закрытом воздуховоде.
- Горение – по достижению температуры в теплообменнике 50—60 °C, дверца плотно закрывается, затем открывается регулятор телескопического воздуховода.
- Регулировка температуры – котёл автоматически выходит в оптимальный режим, но при необходимости температура корректируется заслонкой воздуховода.
По завершении полного цикла сгорания требуется удалить спекшиеся куски угля из загрузочной камеры, почистить зольник и засыпать новую партию топлива.
Инструкция по изготовлению
Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:
- Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
- Стальной лист по толщине более 4 мм
- Болгарка
- Аппарат для сварки
- Ручные инструменты
Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.
Приступаем к изготовлению котла:
- Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
- Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы
В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см
Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола
Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)
Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру
Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор
Дымоход и отражатель
Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.
Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.
Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.
Несколько других особенностей:
- Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
- Соединяться участки дымохода должны в направлении, противоположном движению газа
- Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние
Возводим фундамент
Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.
Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.
Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.
Использование котла
Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.
Закладывать топливо необходимо по следующей инструкции:
- Снять крышку и удалить регулятор с бака
- Заложить плотно топливо
- Разбрызгать поверху горючую жидкость
- Установить регулятор, накрыть крышкой и открыть заслонку
- Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть
Подводим итоги
Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.
Особенности установки рулонных штор
При монтаже рулонных штор не требуется сверление монтажных отверстий, что, несомненно, упрощает весь процесс навески оборудования. Существует два типа креплений для рулонных оконных систем:
- Крепление на крючки, которые просто цепляются за верхнюю часть створки.
- Крепление оборудования на двухсторонний строительный скотч.
Подробные рекомендации по монтажу штор с пошаговыми инструкциями имеются в комплекте с каждым приобретенным изделием. Соблюдая инструкцию по сборке штор, предложенную производителем, можно легко и быстро выполнить работы самостоятельно.
При выполнении работ по монтажу рулонных штор обязательно следует использовать строительный уровень, это убережет от перекосов и поможет закрепить шторы наиболее аккуратно.
Принцип работы
Увеличение продолжительности процесса горения достигается не только большой топкой. Существенное воздействие на эффективность и теплопередачу имеет организация топочного горения в виде слоевого сжигания с верхним горением и верхней подачей дутьевого воздуха, поэтому в нижних топливных слоях газовоздушные потоки не циркулируют совсем.
Принцип работы котлоагрегата с длительным горением твердого топлива:
Воздух, требуемый для сгорания топлива, отбирается непосредственно из топочного помещения и проходит через стадию предварительного нагрева в верхней камере подогрева котлов верхнего горения.
В камеру нагрева вмонтирован трубный воздухораспределитель, для подачи горячего воздуха в топочное устройство. Система подачи может быть гравитационной и принудительной.
Воздухораспределитель оборудован каналами, направленными вертикально. Перед топливозагрузкой его поднимают с помощью встроенного механизма, далее засыпают топливо и опускают распределитель, который опирается на верхний топливный уровень. По мере выгорания он опускается вниз топочного пространства. Такое движение распределителя обеспечивает воздухоподачу в верхний слой горячего топлива.
Здесь полностью догорают горючие вещества, передавая тепло через стенки топки греющему теплоносителю, циркулирующему во встроенном теплообменнике.
Дымовые газы отводятся через газоотводящий патрубок в дымовую трубу. Зола собирается в зольном коробе, расположенным внизу котлоагрегата, под топкой. Объем ящика позволяет чистить его с периодичностью от 2 до 5 загрузок.
Топ 5 лучших моделей
В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva — литовского производителя, Buderus — германская котельная марка, WATTEK — чешский котел ACV — бельгийский производитель котельного оборудования и австрийскую марку Wirbel.
Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.
Stropuva S 15 U
Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.
Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.
При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.
Цена: 91 500 руб.
Liepsnele L20-U
Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку — 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.
Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла — 80 С.
Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.
Цена: 110 000 руб.
Galmet Top
Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.
Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.
Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе — 87%. Теплообменник стальной, поэтому срок службы тоже не большой — 15 лет.
Цена: 89 000 руб.
Неделька КО-60
Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.
Высочайший КПД — 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.
Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.
Цена: 130 000 руб.
Универсал TA-40
Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.
В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.
Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам «отопление — ГВС» в 4-х режимах. Цена: 103500 руб.
5 Шахтный теплогенератор
Отличие шахтного агрегата от других заключается в продолжительности горения и особенности его устройства. Он оснащён большой топливный камерой, поэтому не требует частой загрузки топлива, горение проходит в медленном режиме. Существует два вида подобных котлов: с обычным горением и пиролизным. У них похожее устройство, они оснащены двумя камерами: первая предназначена для сжигания топлива, а вторая снабжена теплообменником.
Устройство топливного прибора с обычным видом горения более простое. Основную часть его корпуса составляет вместительная загрузочная камера, её называют шахтой. При вертикальном положении она способна вместить большое количество топлива. С боковой стороны или сверху оборудован люк для закладки дров.
Если заглянуть в топочное отделение, то можно обнаружить, что оно напоминает шахту, отсюда и произошло название котла. Под камерой для топки расположен зольник, отделяющийся от неё колосником. Посредством дверки можно получить доступ к зольнику, а также к топке. При помощи шибера, расположенного под дверкой, можно регулировать доступ воздуха.
Вторая часть котла представляет собой камеру со встроенным теплообменником, который заполнен водой. Если агрегат не будет применяться для обогрева дома водяным отоплением, используется жаротрубный теплообменник. Газы из топки через отверстие поступают в камеру с теплообменником, нагревают воду в нём и устраняются через дымоотвод. Горячая вода по трубам поступает в отопительную систему, а разогретый воздух в помещение.
Конструкция пиролизного котла шахтного типа почти такая же. Однако в ней присутствуют некоторые дополнительные элементы:
- 1. Две камеры, в одной из которых горит топливо, а в другой — догорают угарные газы.
- 2. Несколько перфорированных труб, через отверстия которых поступает воздух, обогащая камеры горения и догорания.
- 3. Задвижки, которые разделяют камеры.
Принцип работы пиролизного аппарата несколько отличается. Топочный процесс происходит с ограничением поступления воздуха, следовательно, медленно и с выделением большого количества газа. Он через перфорированные трубы поступает в дополнительные камеры и там сгорает. Такие котлы применяются с любыми видами твёрдого топлива: углем, дровами, пеллетами.
