Как сделать солнечную батарею своими руками

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

Солнечные батареи: терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя, т.е. солнечные панели используют для отопления дома.

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

Способ изготовления солнечных батарей

Сначала определимся что нужно:

  • Фотоэлементы.
  • Основание для крепления самого ценного.
  • Площадка где будет стоять будущая электростанция.

Теперь разберемся детальнее с каждым пунктом.

Сборка солнечных модулей из кремниевых фотоэлементов

Фотоэлементы с одного бока покрыты тонким слоем фосфора. Иногда там может быть бор.

Данный слой концентрирует в одном месте большое количество электронов. Они не разбегаются так как удерживаются фосфорной пленкой.

На пластине прикреплены металлические дорожки, по которым в дальнейшем протекает электрический ток. Данные кремневые элементы достаточно хрупкие поэтому будьте аккуратными при работе с ними.

Уровень напряжения зависит от количества таких полноценных пластинок.

Основные составляющие части:

  1. Кремневые пластины.
  2. Рейки.
  3. ДСП, несколько листов.
  4. Уголки из алюминия.
  5. Поролон толщиной 1,5-2,5 см.
  6. Что-то прозрачное для основания кремниевых пластин. Обычно это оргстекло.
  7. Шурупы или саморезы.
  8. Герметик.
  9. Провода.
  10. Клейма.
  11. Диоды.

Так же потребуются такие инструменты как:

  • Ножовка.
  • Шуруповерт.
  • Паяльник.
  • Мультиметр.

Для самостоятельной сборки солнечного модуля используют моно или поликристаллические фотоэлементы с параметрами 3 на 6 дюйма. Их можно отыскать в любом китайском магазине. Чтобы с экономить можно приобрести «специальные группы-пачки». Правда в них часто встречается брак.

Масса торговых точек продает фото пластины пачками по 36 или 72 штуки.

Чтобы соединить разделенные пластины-модули нужны специальные шины. А что бы сборку включить потребуются клеймы.

Теперь, когда с кремневыми фотоэлементами стал все ясно, идем собирать основание.

Остов для солнечной батареи

Это самое простое что можно изготовить в домашних условиях! Обычно его выполняют из реечек или алюминиевого профиля. Его без проблем можно приобрести в хозяйственном магазине. Целесообразно работать с алюминием по следующим причинам:

  • Он легкий и не очень давит на опорную установку.
  • Не ржавеет.
  • Не поглощает влагу.
  • Не подвержен гниению в отличие от древесины.

Прозрачный элемент

При покупке обратите внимание на:

  • Процент преломления солнечного света. Чем он ниже, тем лучше! КПД пластин будет больше.
  • На сколько он поглощает инфракрасные лучи.

На его роль подойдут:

  • Плексиглас.
  • Поликарбонат. Чуть хуже.
  • Оргстекло.

От уровня поглощения зависит будет ли повышаться температура на кремниевых пластинах. Лучше всего пользоваться антибликовым прозрачным стеклом.

Определяемся с местом

Размер солнечного модуля зависит от количества, фотоэлементов, которые будут в него установлены. Лучше всего ставить батареи в место куда свет солнца падает со всех сторон. Так же можно оснастить подобную электростанцию автоматическим поворотом. То есть она будет всегда повернута к солнцу за счет этой штуки. Поворотное устройство для солнечной батареи можно изготовить своими руками.

Проследите за тем чтобы тени домов и деревьев не падали на нашу самодельную солнечную батарею.

Угол наклона зависит от:

  • Климата.
  • Того где находится дом.
  • Времени года.

Солнечные элементы питания выдают максимальный КПД в тот момент, когда лучи падают перпендикулярно.

По некоторым расчетам было выяснено что 1кв метр выдает 120 Вт. В результате этого можно предположить, что на обычный дом в месяц будет уходить 300 кВт. Поэтому нужно задействовать площадь в 20 квадратных метров.

В результате всего выше сказанного солнечная батарея, выполненная своими руками, поможет сэкономить часть средств на электричество.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

  1. Прямоугольная волна – меандр;
  2. Модифицированная синусоида;
  3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

  • Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
  • Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
  • Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
  • Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Материалы

Для изготовления солнечной батареи потребуются следующие материалы:

  • фотоячейки;
  • алюминиевые уголки;
  • диоды Шоттки;
  • силиконовые герметики;
  • проводники;
  • крепежные винты и метизы;
  • поликарбонатный лист/оргстекло;
  • паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием. Следует помнить, что количество производимой ячейкой энергии прямо пропорционально ее размеру, то есть чем крупнее фотоячейка, тем больше электроэнергии она производит; напряжение ячейки зависит от ее типа, а никак не от размера.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Что это и зачем нужна

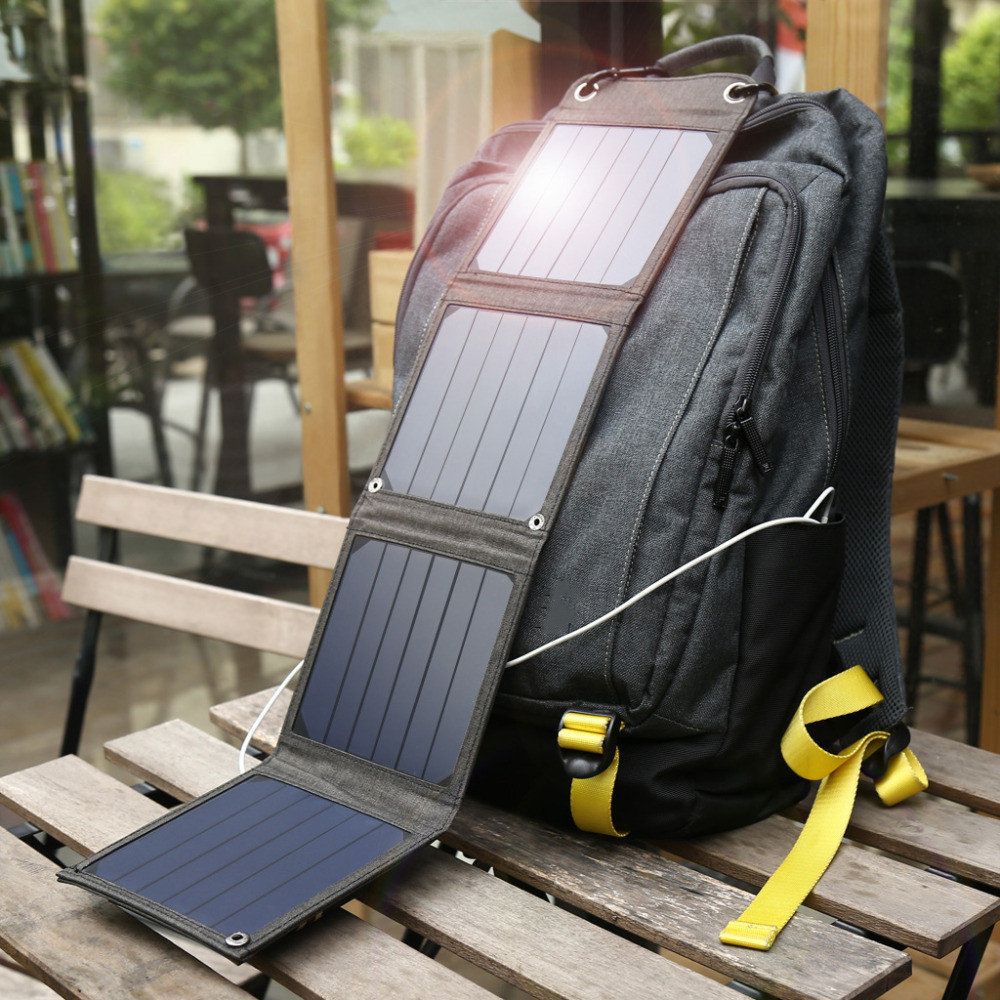

Солнечная батарея для походов — это портативное приспособление, которое преобразует энергию солнца в постоянный электрический ток. С помощью устройства можно заряжать различные электронные девайсы:

  • смартфоны;
  • GPS-навигаторы;
  • ноутбуки
  • автомобильные аккумуляторы;
  • планшеты;
  • видео и фотокамеры.

Прибор понравится любителям телефонов с солнечной подзарядкой и других электронных приспособлений, использующих альтернативные источники энергии.

Складная конструкция позволяет брать батарею с собой в любое путешествие. Дополнительные плюсы: малый объем и вес, отсутствие шума во время работы. Устройство можно собрать самостоятельно, взяв за основу солнечные панели.

Разновидности солнечных элементов

Фотоэлектрические преобразователи – это небольшие панельки со стороной от 38 до 156 мм. Для более-менее нормальной мощности вам понадобится не менее 35-50 элементов. Они могут быть как с припаянными проводниками, так и без них. Второй случай доставит больше хлопот с паяльником.

Панели очень хрупкие. Продавцы придумывают разные способы уберечь их от трещин и царапин во время доставки. Но даже такие меры не всегда спасают элементы. В процессе работы шанс повредить элементы еще больше: если их согнуть, они могут лопнуть, если сложить стопкой – поцарапать одна другую. Незначительные сколы не сильно повлияют на мощность.

На рынке есть два самых популярных типа фотоэлементов:

  • поликристаллические;
  • монокристаллические.

Поликристаллические имеют срок эксплуатации порядка 20 лет. Они достаточно эффективны в сложных погодных условиях. КПД – 7-9%. Монокристаллические преобразователи более долговечны (около 30 лет) и имеют больший КПД (13%). Однако они слишком чувствительны к плохой погоде: если солнце закрыто облаками или лучи падают не под прямым углом, эффективность существенно падает.

Виды солнечных элементов

Самостоятельная работа

как сделать солнечную батарею

Сразу хочется сказать – не особо надейтесь, что сможете сами построить устройство, которое полностью покроет все расходы дома, и обеспечит здание электричеством в 220 Вольт. Размеры такой установки были бы огромны, ведь одна пластина генерирует электрический ток с напряжением всего 0,5 В. Оптимально для самоделки – номинальное напряжение в 18 вольт. На этот показатель мы и будем ориентироваться, рассчитывая необходимое количество фотоэлементов для батареи.

Бортики для лучшего крепления садим на клей и привинчиваем саморезами. Чтобы блоки было проще спаять, ящик делим на две части с помощью планки, зафиксированной по центру ящика.

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники

Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность — только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности

Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

Схема электроснабжения дома

Последовательная цепь энергоснабжения частного дома на солнечных батареях выглядит следующим образом:

  1. Солнечная батарея из нескольких панелей, которые расположены на скате крыши дома, либо на кронштейне. В зависимости от энергопотребления, панелей может быть до 20 штук и больше. Батарея вырабатывает постоянный ток 12 вольт.
  2. Контроллер зарядки. Устройство предохраняет аккумуляторы от преждевременного разряда, а также ограничивает напряжение в цепи постоянного тока. Тем самым, контроллер защищает аккумуляторы от перегрузки.
  3. Инвертор напряжения. Преобразует постоянный ток в переменный ток, обеспечивая тем самым возможность потребления электроэнергии бытовыми приборами.
  4. Аккумуляторы. Для частных домов и дач ставят несколько аккумуляторов, соединяя их последовательно. Служат для накопления энергии. Энергия аккумуляторов используется в темное время суток, когда элементы солнечной батареи не вырабатывают ток.
  5. Электросчетчик.

Довольно часто в частных домах система энергоснабжения дополняется резервным генератором.

В целом, собрать солнечную батарею своими руками не так уж и сложно. Необходимы только определенные средства, терпение и аккуратность.

Как установить солнечные батареи правильно?

Чтобы установить солнечные батареи правильно нужно знать схему их работы, а именно то, что они наиболее производительны в том месте, где они получают наибольшее количество света. Для того, чтобы установить эту конструкцию, не повредив ее работе, используют азимут, которые позволяет определить оптимальный угол батареи к горизонту, а также рационально расположить это сооружение в пространстве.

Угол наклона

Во время установки стоит учесть также угол наклона крыши, если батареи устанавливаются на крыше дома, и разместить их таким образом, чтобы солнечные лучи попадали на поверхность фотоэлементов под прямым углом. Угол попадания лучей будет меняться от времени года, географического положения, и даже от времени суток, а это значит, что иногда вы будете вынуждены переставлять свои солнечные батареи, перемещать их по крыше дома, для того, чтобы они работали на пределе своих возможностей, а не упускали драгоценную энергию почем зря.

Таким образом, на протяжении года, угол, под которым ваша батарея должна быть наклонена к горизонту, для получения максимального эффекта при выработке электрической энергии, будет меняться на 35-45 градусов. То есть батарея стоит в разных положениях, в зависимости от множества факторов, основным из которых является, сколько света попадает на фотопластину. Для подсчета таких изменений есть специальная схема., которая поможет вам определить сколько света батарее не хватает для ее оптимальной работы и покажет как нужно ее передвигать по крыше.

Факторы, влияющие на размер

Чтобы определить, сколько света должна вырабатывать ваша батарея, какого размера ей стоит быть, и какой угол будет оптимальным для ее наиболее продуктивной работы необходимо учесть такие факторы, как схема расположения других объектов на территории, наличие высотных зданий и крупных деревьев неподалеку, а также непосредственная близость к линиям электропередач. Это не сложно сделать своими силами, изучив прилегающую к даче местность или же территорию поблизости своего дома.

Чтобы усовершенствовать батарею, вы можете смастерить своими руками конструкцию, схема которой будет вращать батарею в течении дня по крыше, для того, чтобы угол под которым на нее попадают лучи солнца был равен 90 градусов.

Как еще можно использовать солнечные батареи?

Энергия, которую производят фотоэлементы, не обязательно должна использоваться для поддержания работы бытовых приборов и устройств. С таким же успехом можно установить инвертор между батареей и любой пользовательской сетью, который позволит обеспечивать постоянное питание этой сети переменным током, напряжение которого будет варьироваться в зависимости от ее потребностей.

Такие установки сооружают с разными целями, но зачастую для того, чтобы контролировать или попросту говоря, своими собственными руками устранить поломку на линиях электропередач. Так, например, установки с автономным подключением зачастую используют в тех районах, где нет пункта центрального энергоснабжения. Дома или дачи, которые в любой момент могут остаться без света – это наиболее актуальная область применения мощных аккумуляторных батарей. Ведь, зачастую, владельцы такого имущества вынуждены обеспечивать ремонт неполадок своими силами, не надеясь на помощь из вне.

Какая мощность оптимальна

Такие батареи должны быть достаточно мощными для того, чтобы стоя на крыше, накапливать не только необходимое для дневного использования, количество энергии, но также активно работать, аккумулируя в себе избыточную энергию, которая поможет вам пользоваться электричеством ночью или в пасмурную погоду, когда батареи будет проблематично зарядить даже на самой высокой крыше. Раньше такие устройства были очень дорогими, но теперь они доступны для использования, как дома, так и на даче, да и сделать их можно своими руками. Кстати чтобы смастерить такую батарею своими руками нужно всего лишь посетить специализированный магазин, приобрести фотоэлементы и уметь пользоваться паяльником.

Такие батареи довольно громоздкие, так как они нуждаются в наличии большой площади для выработки не только потребляемой за день, но и резервной энергии. Их довольно сложно передвигать руками, поэтому используют специальные конструкции для их вращения для постановки под нужным углом.

Резервные солнечные панели

Существуют резервные солнечные батареи, которые также можно установить  на крыше своего жилого дома или на даче.

Нам всем известно, что такое обесточенные дома. Или, например, аварии в сети энергоснабжения на даче. Это неприятность, с которой каждый житель постсоветского пространства знаком не понаслышке.
