Выбор и установка соленоидного электромагнитного клапана

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

  • типу конструкции;
  • материалу, из которого изготовлена корпусная часть;
  • виду уплотнителя;
  • положению запора внутри, когда система находится в обесточенном состоянии;
  • способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

  • этилен-пропиленового эластомера;
  • фторэластомера;
  • бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

  • на одноходовые;
  • двухходовые;
  • трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Недостатки системы отопления

Выбирая вариант обогрева помещений, важно знать, как правильно сделать отопление однотрубной системой, также следует учитывать ее недостатки:

  • Система очень долго запускается после затяжного простоя.
  • В двухэтажных домах в радиаторы верхнего этажа подается более горячая вода, чем в радиаторы нижних этажей. При этом достичь баланса достаточно сложно. Решить проблему можно установкой дополнительных радиаторов, но это требует больших затрат.
  • На время ремонта однотрубной системы отопления частного дома своими руками требуется полное отключение.
  • Отсутствие уклона в системе приводит к образованию воздушных пробок и соответствующем снижении теплоотдачи.
  • Процесс эксплуатации сопровождается существенными теплопотерями.

Дверные магнитные защелки: типы, достоинства и недостатки

Нужен ли добор для дверной коробки

В любом помещении двери и короба отличаются по параметрам и характеристикам. Например, у ванной их размеры бывают уже межкомнатных, более просторными являются входные двери. Поэтому есть стандарты и линейки размеров.

Когда измеряется ширина короба, нужно определять показатели проема и полотнища, так как все характеристики между собой взаимосвязаны.

Рис. 3. Схема и состав планки

Независимо от удобства и эстетичности доборов, их не всегда нужно ставить. Их монтаж осуществляется лишь в ситуации, когда ширина короба меньше проема стенки для обрамления.

Причины неисправности обратного клапана

Давайте рассмотрим причины, по которым клапан может не работать и что в этом случае делать.

1. Маленький расход

Если Вас насторожил маленький расход рабочей среды возможными проблемами могут быть:

  • загрязнение фильтра перед клапаном,
  • засор водопровода.

Для устранения первой проблемы поможет смена или очистка сетки. Во втором случае, целесообразным будет прочистка системы водоснабжения.

2. Громкая работа арматуры

Если вас беспокоит громкая работа арматуры, возможными причинами могут быть:

  • неправильно выбранный размер обратного клапана, соответственно, для её устранения необходимо будет произвести замену клапана с правильно выбранным диаметром арматуры;
  • нет прямых участков или компенсаторов для стабилизации работы потока до и после арматуры,
  • сильная скорость потока,
  • установка клапана осуществлена близко от насоса.

Для устранения трех последних возможных причин нужно всего лишь применить компенсаторы.

3. Протечка в арматуре

Случилось так, что вы обнаружили протечку в клапане. Она могла возникнуть в результате:

  • загрязнения твердыми частицами,
  • повреждения клапана или кольца.

В случае загрязнения панацеей будет прочистка клапана и установка сеточки, в случае повреждения необходимо будет обратиться к поставщику и заменить механизм.

Эксплуатационные особенности клапанов для воды

При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.

При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок.

Основные признаки и причины сбоев в работе электроклапанов на воде:

  1. Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
  2. Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
  3. Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.

Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.

На заметку! Специалисты рекомендуют регулярно производить проверку состояния внутренних элементов запорного клапана. Делать это можно только после того, как система полностью опорожнена. Если коммуникации нуждаются в сложном ремонте, лучше нанять для выполнения этой работы профессионалов.

Проверка и устранение неполадок

Чтобы проверить на ваз 21093 электромагнитный клапан необходимо добраться до него:

Снимаем крышку воздушного фильтра, для этого отстегиваем пружинные зажимы, и откручиваем гайку по
Снимаем фильтр воздуха
Откручиваем четыре гайки, с помощью ключика «8»
С помощью отвертки ослабляем хомут на шланге вентиляции картера, там, где он подсоединяется к клапанной крышке
Снимаем корпус фильтра воздуха
Включаем зажигание
Затем снимаем проводок питания с (ЭМК)
Несколько раз прикоснитесь клеммой проводка питания к клемме ЭМК
При касании должны быть отчетливо слышны щелчки
При наличии щелчков, ключиком «13» (либо «12» или «14» — какой подходит) выкрутите из крышки карбюратора электромагнитный клапан
Затем двумя пальцами извлекаем топливный жиклер, предназначенный для холостого хода
Сразу обращаем внимание на его центральное отверстие – следует удалить из жиклера соринки с помощью компрессора либо воздушного насоса, и затем убедиться в чистоте отверстия, посмотрев на просвет
После этого устанавливаем топливный жиклер обратно
Затем устанавливается ЭМК и заворачивается, как было описано выше!
Надеваем проводок питания и запускаем на автомобиле мотор
При отсутствии щелчков в электромагнитном клапане, ключом «13» (опять же какой подойдет «12» либо «14») ЭМК
С помощью дополнительного отрезка провода, подаем «плюс» от аккумулятора к клемме клапана, а корпусом его несколько раз касаемся клеммы «минус» аккумулятора

Форма и размеры

Все конусные сверла по металлу, как уже упоминалось, имеют форму конуса и могут иметь плавный переход диаметра и ступенчатый. Наибольшее распространение среди слесарей и получило ступенчатое сверло по металлу.

Это обусловлено тем, что им проще работать, поскольку переход с размера на размер при сверлении четко виден, и достичь нужного диаметра не составит труда. Полученное отверстие имеет довольно высокое качество поверхности и не требует дополнительной чистовой обработки. А довольно плавный переход с одной ступени на другую образует фаску для предварительно просверленного отверстия.

Ступенчатые сверла различаются между собой количеством ступеней, их высотой, диапазоном диаметров и шагом. Обычно диаметр наименьшей ступени сверла равен 4 миллиметра. Максимальный размер отверстия, которое способен высверлить ступенчатый инструмент составляет до 40 миллиметров. Стандартная высота ступени составляет 4 миллиметра. От этого значения зависит, какую толщину металла способен обработать инструмент.

Последовательное увеличение диаметра может быть на 2 или 3 миллиметра. Стандартный шаг составляет 2 миллиметра. Обычно если конусное сверло имеет большой разброс размеров диаметров (например, от 4 до 40), то шаг в таком случае может быть 3 или 4 миллиметра.

В специализированных магазинах можно найти ступенчатые сверла с различным рядом диаметров, поэтому их следует подбирать под конкретный набор задач.

Кроме рабочей части сверла инструмент различается также формой и размерами хвостовика. Хвостовик может иметь цилиндрическую форму различных диаметров, шестигранную или трехгранную форму, а также специализированный профиль под специфические разъемы производителей ручного инструмента. Ступенчатое сверло по металлу может быть установлено на шуруповерт, перфоратор либо сверлильный станок.

Как подготовить садовый инструмент к длительному хранению

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

  1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
  2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
  3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;

Мембраны могут изготавливаться из различных материалов, что влияет на технические параметры арматуры.

  1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

  1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
  2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
  3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

  • в системах отопления для снижения потерь при испарении жидкости;
  • в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
  • в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
  • в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

  1. в зависимости от механизма действия клапаны подразделяются на арматуру:
    • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;
    • пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

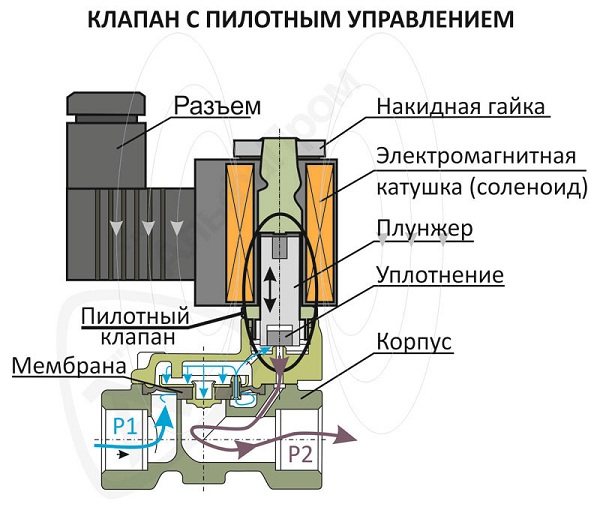

Арматура с дополнительным клапаном управления

  1. по положению запорного элемента выделяют:

Открытый электромагнитный клапан в стандартном положении

Принцип работы закрытого электромагнитного клапана

  1. по количеству патрубков:
    • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
    • двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
    • трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

При выборе клапана также рекомендуется учитывать технические характеристики, так как несоответствие требований трубопроводной системы и данных клапана может привести к поломкам арматуры и преждевременному износу.

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

О разновидностях изделий

Регулирующие устройства применяют для изменения расхода проходящего через них потока рабочей среды. Управление происходит извне и условно разделяется на две категории, в зависимости от того, закрытый или открытый клапан при отсутствии давления в трубопроводе: нормально закрытый электромагнитный клапан и нормально открытый электромагнитный клапан.

Нормально закрытый клапан – наиболее часто применяемый, так как его функциональная особенность позволяет предотвратить утечку агрессивных веществ. Нормально открытый клапан используется реже, преимущественно в тех случаях, когда при пропадании питания требуется вскрыть трубопровод.

Перечень взрывозащищенных клапанов фирмы Burkert представлен следующими моделями:

  • модель 2/2 ходовой взрывозащищенный нормально закрытый клапан со встроенным сервоуправлением через мембрану. Такой клапан используется в нейтральных средах, для жидкостей и воздуха. Максимальное рабочее давление 16 бар. Температурный диапазон от -40 до +120 градусов. Сечение 1,3-6,5 сантиметра;
  • модель 5282. 2/2 ходовой взрывозащищенный клапан снабженный изолирующей мембраной. Используется в слабоагрессивных средах давлением до 16 бар. Сечение клапана – 1,3-5 сантиметров. Возможно преобразование в нормально открытый тип;
  • модель 5404. 2/2 ходовой нормально закрытый взрывозащищенный клапан с поршнем. Применяется в нейтральных средах, например для транспортировки воздуха, при давлении до 50 атмосфер. Изготавливается из латуни с сечением до 2,5 сантиметра;
  • модель 6013. 2/2 ходовой взрывозащищенный клапан прямого действия нормально закрытый. Может применяться как в нейтральных, так и агрессивных жидкостях и газах до 25 бар. Сечение клапана 2-6 миллиметра. Может поставляться обезжиренным;
  • модель 6014. 3/2 ходовой электромагнитный взрывозащищенный клапан прямого действия. Может применяться для жидкостей и сжатого воздуха. Максимальное рабочее давление составляет 16 бар, а сечение от 1,5 до 2,5 миллиметра.

Клапан электромагнитный взрывозащищенный

Вакуумный клапан входит в состав целого семейства вакуумных систем. Основная цель его применения – герметизация и отсечение определенных элементов, которые предусматривает вакуумный трубопровод. Электромагнитный вакуумный клапан предусматривает автоматическое регулирование работы в разреженном воздухе.

По сравнению с затвором, его конструкция довольно проста. Вакуумный клапан имеет тарелку, которая проходит вдоль оси седла, а также оси газового потока. Это сильно уменьшает его проводимость. Потому электромагнитный вакуумный клапан имеет ограничение диаметра фланца до 40 мм.

Пневматический клапан используют для регулирования потоков сжатого воздуха с помощью дистанционного управления. Исключением можно назвать двухходовый пневматический клапан типа КЭМ 32-20 и 32-23, который предназначен для работы в моторном масле. Электромагнитный пневматический клапан абсолютно безопасен для людей и животных, имеет все подтвержденные экологические требования.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Без клапанов не обойдется ни один современный трубопровод, вне зависимости от того, что именно по нему транспортируется. Эти устройства выполняют сразу несколько функций среди которых отметить можно защиту от гидроударов чувствительного оборудования (насосов), регулировка давления в системе и т.д. В их пользу говорит и то, что установка такого устройства предельно проста.

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Статья по теме:

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Виды и особенности

Магнитные газовые клапана “Lovato” серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

  • нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
  • нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
  • универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.


Внутреннее устройство клапана Принципы движения затворов:

  • прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
  • непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

Количество ходов:

  • двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
  • трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
  • четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан “Lovato” серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.


Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой.
Давление

При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования

Высокое давление может повредить механизм.
Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы.
Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана “Lovato” серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.


Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Нюансы монтажа

Электромагнитный клапан “Lovato” серии ВН устанавливают в помещениях после газового вентиля

Перед ним рекомендуется установить фильтр во избежание засорения самого клапана.
При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа.
Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально.
На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

О плюсах и минусах

Однотрубная схема отопления имеет плюсы:

  1. Простота схемы.
  2. Простота установки.
  3. Экономия стройматериалов.

Это максимально подходит к небольшим отапливаемым площадям. Она имеет и ряд минусов:

  1. Чем дальше радиатор от теплоносителя, тем меньше температура нагревания.
  2. Невозможность и нецелесообразность подключения к одной системе более 10 радиаторов.
  3. Регулировать подачу тепла невозможно.

Получается, чем дальше батарея от котла, тем она все холоднее и холоднее.

Значит, целесообразно делать радиаторы, которые наиболее удалены от теплонагревателя, с большей площадью поверхности. И в такой схеме регулировать подачу тепла невозможно, все заложено в проектных расчетах. Может быть поэтому мы иногда в своих квартирах замерзаем, а иногда мучаемся от жары. Но понятно одно, к однотрубной системе отопления надо подключать до 10-ти радиаторов, иначе пользы от холодных отопительных приборов никакой не будет.

Какие бывают

Существует несколько распространенных классификаций. В основе первой лежат пропорциональные показатели ходов и их количество. Виды:

Запорный;

Рис 4. Запорный

  • Распределяющий;
  • Переключающий.

Рис 5. Переключащий

Второй тип классификации зависит от того, каким образом располагается механизм и клапаны:

  • Бистабильный;
  • Нормально открытый (если подается напряжение, автоматически закрываются);
  • Нормально закрытый (в рабочем состоянии закрыты и открываются после подачи напряжения).

БС (бистабильный) получил наибольшую популярность, поскольку управляется с помощью электрического импульса, передача которого происходит через пульт. С его помощью определяется положение устройства: закрытое или открытое.

В зависимости от используемого материала для уплотнителей и мембраны выделяют:

  • EPDM;
  • FKM;
  • NBR;
  • PTFE;
  • TEFLON;
  • VMQ.

Они отличаются высокими показателями эластичности с применением редких технологий для изготовления и химических составов. Последние модели содержат в составе резину и силикон. Благодаря усовершенствованному составу выносливость увеличивается до 250 градусов.

В зависимости от выдерживаемого напряжения клапаны можно разделить:

  • С переменным током AC;
  • С постоянным током AD.

Каждый вид допускает погрешность +10%. Последний разработанный стандарт имеет обозначение IP65. По классификации можно обозначить:

  1. Пилотные (воздействие не осуществляется напрямую).

Рис 6. Пилотный

  1. Действуют напрямую.

Рис 7. Прямой

Такие вентили воздействуют при наличии минимального давления либо при его отсутствии. Как правило, используется для реализации бытовых нужд, ресиверов накопительных или сливных. В пилотном варианте есть автоматический элемент управления. Механизм срабатывает при минимальном различии в показателях давления.

Что это такое и для чего он нужен

Отсекающий клапан (ОК) нужен для того, чтобы перекрывать движение рабочей среды в трубопроводах во время возникновения аварийных ситуаций. К таковым относятся:

  1. протечки и затопления при возникновении неисправностей в трубах и других элементах системы;
  2. остановка насосной установки, в результате которой образовался обратный поток жидкой среды;
  3. снижение или повышение давления в сети с определенным отклонением от нормы;
  4. разгерметизация основных узлов трубопровода вследствие перепада температур или подвижек грунта.

Иногда отсекатель необходим в силу особенностей технологического процесса.

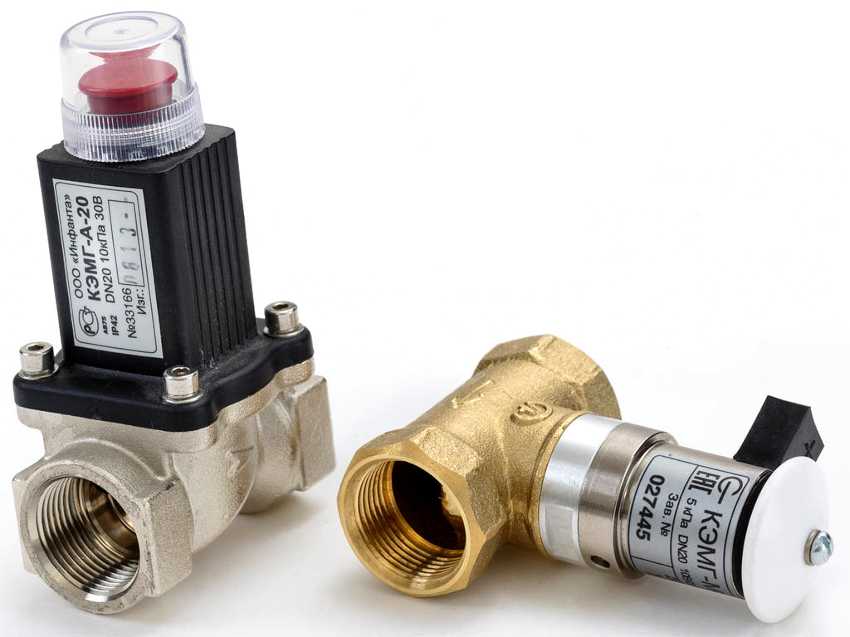

На фото представлены различные виды клапанов отсекающего типа:

Видео обзор

Экологические сифоны

Данная разновидность считается самой удобной и надежной. Однако и стоят экологические сифоны довольно-таки дорого. Обычно такие модели дополнительно снабжаются множеством самых разных аксессуаров. К основным особенностям конструкции можно отнести наличие одноразовых баллончиков, изготовленных из экологически чистых материалов. Стоят они очень дорого, но и газировку такие сифоны готовят буквально за считанные секунды.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
