Технология и тонкости шнекового бурения скважин

Особенности шнеков для бурения скважин на воду

Шнеки буровой установки охлаждаются за счёт разрушаемой почвы.

При этом грунт поднимается по спирали режущего инструмента:

1. Объём грунта при средней скорости движения должен быть не больше 0,2-0,4 от общего. При этом количество вращений бура должно быть 150-200 оборотов в минуту.
2. Для режущих элементов, которые имеют размер до 10 см, частота вращения не может быть больше 500 об./мин.
3. При бурении скважин шнеками более результативными являются режущие элементы, которые имеют центральный канал. Через него идет воздух или вода при помощи гидравлики, что понижает трение при бурении грунта.

Перед шнековым бурением следует выполнить анализ грунта

Традиционно бурение шнеками скважин осуществляют на глубину до 50 м. В качестве исключения бурить оборудованием можно до глубины 120 м.

Оборудование

Работы по обустройству гидрогеологических скважин выполняют с помощью снаряда Шитца. Это особая установка, конструкция которой включает:

• вышку, оборудованную штангой;
• забивной клапан или стакан;
• станок;
• желонку и долото;
• каркас.

Вышку монтируют в заранее подготовленный треножник, который представляет собой конструкцию из стальных труб или деревянных брусьев. Установка конструкции осуществляется с помощью специальных крепежей и отверток. Вверху вышки устанавливают ворот для пропуска через него троса, который будет поднимать и опускать долото

При этом важно учитывать, чтобы общая длина рабочего органа была меньше высоты установки

Штангу собирают из металлических болванок, а соединение дополнительных деталей происходит посредством использования болтов или фланцев. Чтобы сделать оборудование тяжелым, внутрь образованной полости заливают бетон. Основным бурильным инструментом является стакан. Торец стакана имеет заострение в центре, поэтому при проведении работ снаряд проникает в грунт на большую глубину и без особых усилий. Дополнительно по кромке размещены острые зубья, предназначенные для разрушения влажных пород.

В верхней части стакана оборудовано место, куда бьет штанга в процессе. Оно называется наковальней. В случае использования снаряда больших размеров сохраняется ровная забивка скважины. Длина стандартного оборудования должна превышать 2 метра. Для изготовления желонки используют стальную трубу с диаметром более 90 мм. Внизу находится клапан, открытие которого происходит при соприкосновении установки с землей. Такой подход обеспечивает проникновение земли в снаряд.

Как только оборудование начинает подниматься, клапан под тяжестью грунта закрывается. Тросы изготовлены из стальных канатов, выполненных из соединенной проволоки, что обеспечивает их высокую прочность и долговечность. Толщину троса подбирают в зависимости от массы снаряда забивной штанги

При выборе оборудования во внимание принимают подсчитанное разрывное усилие. Дополнительно рекомендуется учитывать коэффициент безопасности работ

В некоторых случаях бурение скважин производится с использованием так называемых обсадных стенок. Суть технологии заключается в укреплении ствола скважины специальными трубами, которые выпускают в двух модификациях.

• Муфтовые. Такие трубы с двух сторон оборудованы резьбой. Фиксация обсадных элементов осуществляется посредством предусмотренного резьбового соединения на концах труб.
• С высаженными концами. Стыковка происходит благодаря особой конструкции трубы, на одном из торцов которой расположена высадка. Она представляет собой увеличенное сечение, созданное путем термической обработки. Внутри сечения находится резьба.

Некоторые владельцы загородных участков для обсаживания используют трубы из ПВХ. При строительстве гидротехнического сооружения рекомендуется тщательно подойти к подбору элементов буровой установки.

Способы бурения

В настоящее время бурение скважин для воды осуществляется породоразрушающими методами с применением специальных механизмов. Подача грунта наверх может осуществляться двумя способами:

• С помощью механизмов – сухой метод.
• Струей воды под большим напором либо самотеком – гидравлический.

В общем случае механическое бурение проводится одним из трех способов:

• Вращательное роторное бурение – почва бурится вращательными движениями.
• Ударное – грунт разрушается ударами бурового снаряда.
• Вибрационное – почва разбивается колебаниями высоких частот.

Первый метод является самым применяемым в силу своей простоты, дешевизны и одновременно производительности.

Разновидности скважин

Задача скважины соединить водонос с потребителем воды. Для определения глубины залегания водного слоя и его параметров бурится разведочная скважина. Удешевление работ достигается применением буров уменьшенного диаметра. При разработке верховодки достаточно установить бур диаметром 10 см, для более глубоких залежей – 20 см. Глубина определяется с помощью специальных зондов.

Абиссинская скважина

Основные преимущества рассматриваемых скважин: низкие затраты, возможность самостоятельного изготовления, быстрота обустройства, возможность установки практически в любом месте (даже в подвале дома). Срок службы оценивается в 25-35 лет. Среди недостатков отмечается следующее: невозможность оборудования на особо твердом грунте, поверхностный насос можно применить только при глубине залегания не более 6 м.

Песчаная скважина

Фильтровая скважина бурится при разработке песчаного водоносного слоя, расположенного на глубине до 40-45 м. Ее бурят с помощью специального оборудования и сразу оборудуют обсадной колонной для исключения осыпания стенки. Для колонны применяются металлические, пластиковые или бетонные трубы диаметром 13-20 см. В нижней части устанавливается фильтр. Подъем воды обеспечивается с помощью погружного насоса.

Преимущества скважины на песок: использования для бурения малогабаритной техники, что снижает расходы; можно устанавливать насос небольшой мощности; бурится скважина за 1-2 суток. Недостатки: невысокая производительность (до 2 куб.м/ч), зависимость качества воды от многих факторов и нестабильность его, зависимость уровня залегания воды от сезона.

Известняковые скважины

Преимущества артезианских колодцев: высокая чистота воды, постоянный уровень залегания водоноса, повышенная производительность (до 9-10 куб.м/ч), долговечность (более 40 лет). Недостатки: повышенные затраты на бурение и обустройство, длительность изготовления (5-8 суток), необходимость площадки для работы крупногабаритной техники.

Вариант #1 — шнековое бурение

Стоит сразу отметить, что устройство скважины под воду методом шнекового бурения считается простым и самым дешевым вариантом. Большинство использующихся малогабаритных буровых установок построено на этом способе. Суть технологии заключается в выемке грунта с помощью классического Архимедова винта, именуемого шнеком. Процесс можно сравнить с бурением лунки для подледного лова рыбы любителями зимней рыбалки. Дынным способом бурят скважины, глубина которых не достигает 10 метров. При этом не используется вода или буровой раствор для промывки сооружения.

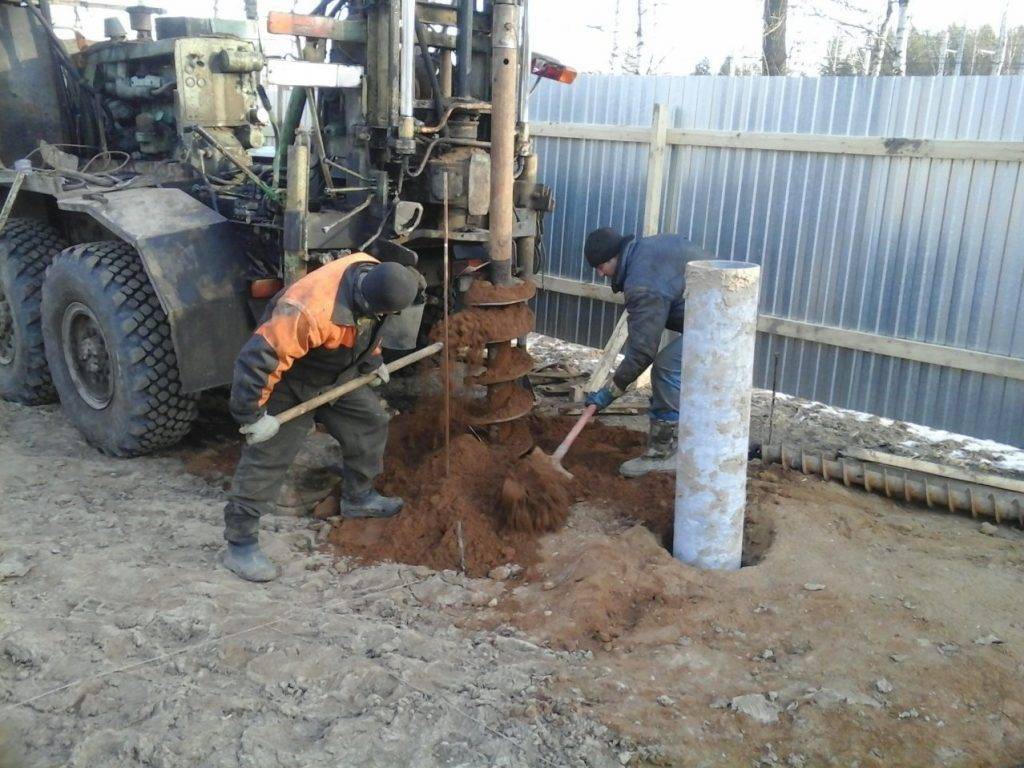

Существуют вот такие специальные легкоперевозимые установки для шнекового бурения. Их, как правило, используют специализированные компании

Шнековое бурение не во всех видах грунта применимо. Без проблем метод работает в сухих и относительно мягких грунтах. Невозможно бурить шнеком плывуны и твердые (скальные) породы, которые могут встретиться в процессе бурения.

При выборе исполнителей следует обращать внимание на их опыт и квалификацию. Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности. Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности

Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

1. Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

1. Скорость проходки. Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».
2. Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
3. Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
4. Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
5. И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.

Важно

Законодательно абиссинские скважины пока можно бурить без официальных разрешений и регистраций, а также без уплаты налога. Но только на территории РФ. В большинстве бывших стран Советского Союза разрешений на это тоже не потребуется, но там в налоговых кодексах прописаны налоги на полезные ископаемые. Это нужно иметь в виду и проверять, прежде чем что-то добывать, в том числе воду.

Кустарные способы

Буровые работы для создания скважинной шахты являются трудоемкими. Однако некоторые владельцы загородной недвижимости предпочитают выполнять их самостоятельно. Скважина своими руками обойдется намного дешевле услуг специализированной компании. В этом случае возможно пробурить шахту глубиной только до 40 м. Потому что у владельца земельного участка нет в наличии специального бурового оборудования.

Ударно-канатный метод

Для реализации этого метода нужно сделать желонку. Она создается из отреза трубы, у которой делают острый край и клапан. Такой инструмент способен пробурить шахту на глубину до 30 м и более.

Этапы выполнения работ:

• создание небольшого углубления для упрощения буровых работ;
• установка треноги с блоком поверх углубления;
• на блок устанавливается трос с желонкой;
• в углубление с высоты не менее 1,5 м роняют желонку;
• сверху по желонке наносится несколько ударов для захвата большего количества грунтового шлама и ускорения процесса бурения;
• в отверстие шахты устанавливают обсадную трубу или колонну, это позволит предотвратить разрушение стенок.

При создании скважины при помощи ударно-канатной технологии стоит углублять ее до второго водоносного слоя. Это позволит увеличить срок эксплуатации, получить более чистую воду. Вместо желонки часто используют цилиндрический бур в виде стакана. Он не оснащен клапаном, но позволяет ускорить процесс выполнения буровых работ. Особенно в вязких и суглинистых грунтах. Комплексное использование цилиндрического бура и желонки тоже способствует более быстрому производству работ и является предпочтительным.

Роторный способ

Для реализации технологии нужно сделать роторный механизм, работающий от приводящего вала. Для разрушения грунтовой породы используют утяжеленные буровые конструкции. Они служат в качестве долота. Ручное бурение скважин на воду таким методом отличается трудоемкостью. При создании установки нужно учитывать необходимость в промывании. Для этого используют вертлюг, с помощью которого транспортируется промывочная жидкость. Она проникает в забой через специальные насадки.

Поднятие и опускание буровой части установки осуществляется при помощи нескольких труб общей длиной от 25 до 50 м. При поднятии вынимают грунтовый шлак. После того как бур очищен, применяют промывочную жидкость.

Описание технологии бурения

Если все материалы и инструменты приготовлены, можно приступать к работам. Над выбранным местом для скважины устанавливают треногу. На блок заводят металлический трос желонки, и наматывают его на вал редуктора. В грунте под желонкой с помощью садового бура проделывают отверстие такого диаметра, чтобы в него проходила желонка.

Можно начинать бурение. Поднятую над отверстием желонку просто бросают вниз. Удар разрыхляет грунт, клапан раскрывается, и полость желонки заполняется грунтом.

Обычно делают не один, а три-четыре удара, чтобы желонка максимально наполнилась грунтом. Потом ее поднимают из шахты наверх, раскрывают клапан и высыпают из устройства захваченный грунт.

Опустошенную желонку снова сбрасывают в шахту несколько раз и т.д. Постепенно шахта становится глубже. Чтобы защитить ее стенки от обрушения, нужно опустить внутрь первую обсадную трубу.

С помощью желонки скважину можно пробурить даже в подвале, особенно, если пол и потолок пока не настелены. Вместо треноги в качестве опоры для устройства используют стропила, на которых и закрепляют блок для троса желонки

Трубу удерживают с помощью специальных хомутов, чтобы она не опустилась слишком глубоко. По мере необходимости длину обсадной трубы наращивают, приваривая, прикручивая или припаивая трубы друг к другу.

Считается, что неглубокую скважину можно сначала пробурить, а затем уже установить трубы, но гораздо разумнее устанавливать трубы сразу. Это точно предохранит стены скважины от обрушения.

Очень важно правильно установить в шахте первую обсадную трубу. Ее положение выставляют по уровню и тщательно фиксируют

Положение остальных труб выставляют по первой трубе. Если с самого начала труба будет поставлена с перекосом, это может затруднить бурение, установку насоса фильтра, обслуживание скважины и т.п.

Верхний слой суглинистого грунта обычно очень плотный из-за большого количества глинистых включений. Его проходят с помощью стакана, устройство которого описано выше. Действуют так же, как и желонкой: бросают его в шахту, вынимают, очищают и т.д. Пройдя этот сложный участок, можно снова использовать желонку.

Чтобы соединять обсадные трубы было удобнее, верхний и нижний край трубы, которую присоединяют к уже углубленной колонне, фиксируют специальными хомутами или металла или дерева

Сложности могут возникнуть и при прохождении плывуна, если в процессе бурения ствол пойдет через этот богатый водой слой. Некоторые мастера считают, что для ускорения работы имеет смысл подать в обсадку воду и вычерпывать жидкий грунт.

Обычно же бурение желонкой выполняется “всухую”. Это позволяет достаточно точно определить появление в скважине воды, свидетельствующее о том, что водоносный слой достигнут.

Прекращение бурения, как только в шахте появится вода, это распространенная ошибка новичков-бурильщиков. Рекомендуется продолжать бурение и углубиться в следующий пласт грунта примерно на полметра. Таким образом будет обеспечен максимальный дебит скважины. Затем остается скважину прокачать, опустить в нее насос, обустроить оголовок и т.д.

Типы скважин по глубине

Для производства собственного водозабора важным фактором является достижение определенного водоносного пласта. В свою очередь, каждый из них находится на разной глубине:

• Первым находится «верховодка», в состав которого входят атмосферные осадки с грунтовыми водами. В зависимости от особенностей местности их глубина может достигать 25 метров. Для питья такая вода не годится, она может использоваться для ухода за приусадебным участком, поливки огорода. Для достижения глубины до 10 метров применяется забивная скважина, которая представляет собой толстостенную трубу с коническим наконечником, погруженную в грунт ударным способом.
• Вторая вода находится на глубине 40-90 метров между первым и вторым слоями суглинистого грунта. Этот водоносный слой является наиболее популярным в бытовой сфере. Среднестатистическая производительность такой шахты 0,8-1,2 куб. м/час, чего вполне хватает для удовлетворения нужд семьи при проживании в загородном доме. Такая вода может использоваться в качестве питьевой после дополнительной фильтрации. На бурение такой скважины не требуется разрешение, за потребляемую воду не придется платить поквартальный налог.
• Наиболее чистая артезианская вода находится на глубине до 200 метров, размещается в слое известняка. Природное давление на такой глубине самопроизвольно выталкивает воду на поверхность. Производительность такого водозабора может составлять 3-10 куб. м/час, чего будет достаточно для полноценной жизни нескольких семей. Вода является питьевой, может содержать растворенные минералы.

Несмотря на заявленное качество воды, перед ее употреблением необходимо сделать проверку в СЭС.

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

• Включают в конструкцию полости;
• Имеют реверсы-замки;
• Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

Конструкция скважины на воду – основные элементы

При бурении скважин принимают меры для защиты канала от осыпания, для этого в устройство добывающих воду скважин включают несколько основных элементов.

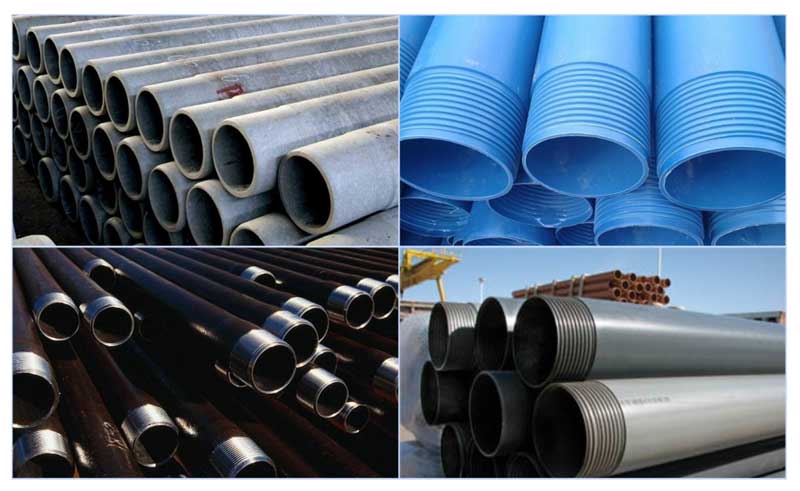

Рис. 4 Внешний вид обсадных труб

Обсадные трубы

Обсадные трубы используют для укрепления и герметизации скважинного ствола, основными материалами их изготовления является металл, пластик и асбестоцемент. Металлические трубы выпускают из обычной или нержавеющей стали, также бывают оцинкованные и эмалированные виды.

Помимо резьбы, трубы соединяют между собой посредством сварки или при помощи муфт.

В последнее время особой популярностью пользуются трубы из полиэтилена низкого давления ПНД, широко применяемые в распространенных скважинах на песок. Пластиковая эксплуатационная колонна может составляться из труб, имеющих длину 3 или 6 метров, а их наружный диаметр, рассчитанный на установку глубинных погружных электронасосов, обычно равен 90, 113, или 125 мм.

Донный фильтр

В устройство добывающих воду скважин на песке обязательно входит фильтр, который располагается в забое обсадной колонны и погружен в водоносный горизонт. Существует несколько разновидностей скважинных фильтров, отличающихся конструкцией и принципом работы.

Гравийный

Самый простой вид, создается путем подсыпки в забой скважины гравия с мелким зерном. Гравийная подушка препятствует забору грязевого раствора в скважине из песка и ила со дна, снижая таким образом нагрузку на фильтрующие поверхности обсадных труб и электронасоса.

Рис. 5 Скважинные фильтры – особенности конструкций

Щелевой

Простое устройство со стенкой обсадной трубы, имеющей поперечную или продольную перфорацию в виде тонких надрезов. Через узкие щели хорошо проходит вода, а мелкие частицы песка отсеиваются. Такая конструкция в основном используется в трубах из ПНД.

Сетчатый

Представляет собой мелкую сетку из коррозионно-устойчивых материалов (пищевая нержавейка или стеклоткань), обладающую высокой стойкостью к истиранию. Основной недостаток конструкции заключается в ее повышенном сопротивлении водному потоку (на 20 – 40 %), в некоторых случаях при малом дебите это может привести к недостатку воды в источнике.

Дырчатый

Конструкция используется в условиях, где требуется высокая прочность, представляет собой трубу с большим количеством просветленных круглых отверстий. Перфорированный фильтр применяют в источниках с малым объемом подачи и низким напором.

Проволочный

Выполнен из нержавеющей проволоки треугольного сечения, намотанной плотными рядами на перфорированную обсадную трубу. Отличается высокой прочностью и долговечностью, напрямую связанными с сечением используемой в нем проволоки.
