Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.

Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

  1. Заслонка в дымоходе . Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
  2. Регулирует процесс сгорания дров. Шибер – это дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

  1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
  2. Нужно обладать определённым набором знаний – как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер – это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.


Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

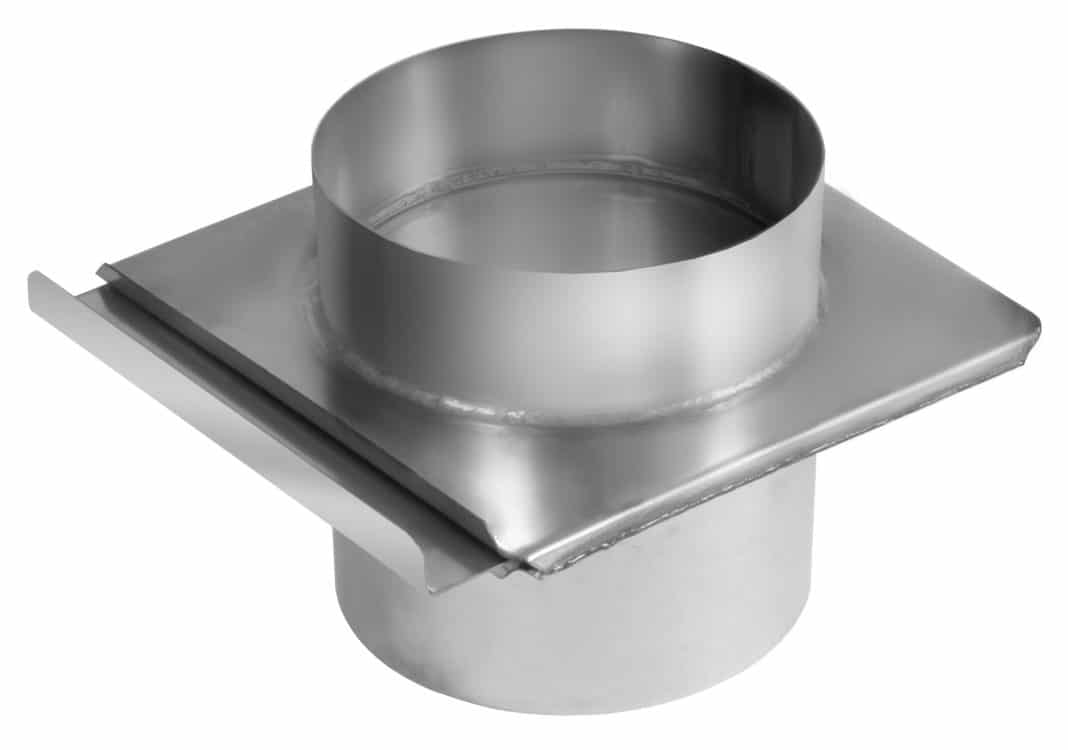

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Какие виды существуют?

В первую очередь это выдвижной шибер. Он максимально удобен и прост в использовании, представляет из себя гладкую пластину, на которой находятся отверстия, движущиеся по пазам. Такая задвижка подходит для печей из кирпича. При том, часто ее можно заметить в дымоходах из стальных труб.

Выдвижной шибер из чугуна

Кроме того, можно выделить еще и поворотный шибер. Здесь имеется специальная пластина и приваренная направляющая по центру. Конструкция не такая надежная как предыдущая. После какого-то периода времени крепление начинает ослабевать. Часто шибер поворотный можно встретить на стальных дымоходах.

Что касается материалов производства, то предпочтение следует отдавать двум — чугуну и нержавеющей стали. Они отличаются своей надежностью и стойкостью к износу. Единственный небольшой недостаток чугуна — он имеет достаточно большой вес.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

  • Дойти до 6 ряда кладки кирпича.
  • В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
  • Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

  1. Делаем отметку на трубе дымохода.
  2. Примеряем нашу заготовку.
  3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Основные виды шиберных задвижек

  • Горизонтальный выдвижной шибер.

    Горизонтальный выдвижной шибер

    Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

  • Поворотный шибер. Его еще называют «дроссельская заслонка»,

    Шиберная задвижка для дымохода

    которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Частые ошибки и проблемы при установке

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

  1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
  2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.

  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
  • Установка чугунной детали в металлический дымоход (чугун много весит);
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
  • Установка шибера с негладкой поверхностью;
  • Установка задвижки без отверстия для выпуска угарного газа;
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Изготовление шибера своими руками

Шиберные задвижки лучше всего оборудовать на расстоянии первого метра будущего дымохода для более удобного применения. Выбранный участок для монтажа устройства в утеплении не нуждается.

Делая горизонтальную заслонку, сначала точно измеряем дымовую трубу и по ней вырезаем фрагмент. Далее осуществляем сварку полученной пластины и двух патрубков, в которых мы ее оборудуем в дальнейшем. Горизонтальный шибер выполнен.

Для самостоятельно изготовления поворотной системы будем следовать инструкции:

  1. Сначала выполняем сварку рамки для задвижки. Берем уголки, у которых ширина полки 35-45 миллиметров.
  2. Подготавливаем отверстия для оси. Если нужен угловой шибер, то их сверлим по диагонали, если он будет прямым, то делаем параллельные просверливания в центре рамы.
  3. Присоединяем втулки и контролируем правильность их расположения (ось прутика должна легко и без препятствий вращаться внутри).
  4. Делаем задвижку (вырезаем пластину по замерам дымохода).
  5. Пластину вставляем в рамку, затем ее привариваем к оси. Проверяем, чтобы не получились зазоры более 1 миллиметра.
  6. Привариваем ограничитель к заслонке для ее полного закрывания.
  7. К оси монтируем ручку, при поворачивании которой шибер начнет вращаться.

Поворотная задвижка готова.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Особенности монтажа шибера

Установка устройства производится в процессе монтажа дымоотводящего канала. Подготовленный шибер выставляют на первом метре дымохода, поскольку такое расположение обеспечивает наиболее удобное использование прибора. Фрагмент дымохода, на котором устанавливается шибер, не должен быть утеплен. Иначе разница между коэффициентами расширения внутренней и внешней трубы может спровоцировать заклинивание задвижки.

Работы по установке заслонки в кирпичный дымоход выполняются в следующем порядке:

  • Укладываем первый ряд кирпичей для трубы.
  • Вырезаем фрагмент по размеру задвижки. При этом обязательно учитываем ширину слоя песчано-глиняного раствора, на который будет установлен шибер.
  • В одном из кладочных кирпичей выполняем отверстие для паза поворотной ручки.
  • Выкладываем второй ряд. Следим за тем, чтобы он плотно прилегал к первому. Если образуются щели, их следует тщательно заделать цементным раствором.

Еще один способ установки шибера называется «труба в трубу». Он предполагает размещение заслонки в дымоходе без дополнительного крепления. Устройство надежно удерживается в системе за счет очень плотного прилегания к конструкции.

Фрагмент трубы, в который монтируется шибер, не должен быть утеплен. Иначе в результате разности коэффициентов расширения заслонка может деформироваться, что приведет к ее заклиниванию

Заслонка для трубы – устройство, необходимое для регулировки тяги. Эту конструкцию можно приобрести в специализированных магазинах или изготовить самостоятельно. Установка шибера довольно проста. Однако тем, у кого нет опыта в монтаже дымоходов, не стоит браться за самостоятельную установку оборудования. Слишком многое зависит от качества монтажа задвижки. Даже небольшие неполадки могут привести к ухудшению тяги и появлению угарного газа в помещении. Лучше доверить эту работу профессионалам и через короткое время получить дымоход с грамотно установленным шибером.
