Схемы обвязки котлов в частном доме: газовые, электрические, напольные, настенные

Как сделать обвязку котла для отопления частного дома

Гомоцистеин — что это такое, его влияние на организм. Причины повышения гомоцистеина

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

Содержание

Схема подключения котла к системе отопления в этом случае не сложная. Нужно смонтировать всего лишь два шаровых крана, которыми можно отсечь котёл в случае необходимости. Ремонт агрегата или любые профилактические работы не будут доставлять сложностей.

Начинаем установку

Далее представлена инструкция по самостоятельному возведению душевой кабины. Рассмотрим варианты на основе фабричного акрилового и самодельного поддона из керамзитобетонных блоков. Материалом ограждения будет выступать влагостойкий гипсокартон. Перед началом работы следует подготовить расчетное количество:

  • листов силикатного стекла;
  • керамзитобетонных блоков;
  • кирпича для создания бортиков;
  • плитки для отделки кабины и поддона;
  • водостойкого плиточного клея;
  • цементно-песчаного раствора;
  • водостойкой стяжки;
  • гидроизоляции.

Кроме этого вам понадобится слив с сифоном или трап для удаления сточных вод из кабинки в систему канализации.

Установка готового поддона

Для установки фабричного поддона потребуется жесткий каркас, который может быть выполнен в виде стальной рамы, из бруса, обработанного септиком и водоотталкивающими средствами, кирпича. Наиболее распространенная конструкция каркакса – стальная рама, изготовленная из стальных балок с фиксацией «крест-накрест». Этапы выполнения работ:

  1. Рама крепится к поддону на специальных металлических шпильках, которые одним концом вкручиваются в предусмотренных отверстиях по краям поддона, другим – в опоры каркаса.

На установленные на шпильках гайки монтируются перпендикулярно друг к другу стальные балки (крест-накрест). После регулировки положения их фиксируют контрогайками.
Поддон с рамой устанавливается на место. Заданную высоту и уклон регулируют положением ножек, расположенных на шпильках конструкции. Рекомендуемый перепад в сторону слива – 20 мм на 1 м.

Далее, следует установить слив и сифон, если данные элементы небыли установлены при приобретении поддона. Для предотвращения протечек стык между сифоном и сливом обрабатывается силиконовым герметиком.

Возведение самодельного поддона

Самостоятельное возведение поддона дает возможность создания кабины с определенными владельцем параметрами: ширина, форма, высота бортов. Рассмотрим этапы выполнения работ.

  • Замешиваем раствор. Покупные смеси разводят, тщательно соблюдая дозировку, указанную на упаковке. Делать это удобно в большой емкости при помощи строительного миксера или специальной насадки на дрель.

Блоки укладываются на гидроизолированное старое основание. Между блоками проводятся коммуникации и устанавливается трап. Необходимый угол отвода стоков 5-7°. Пространство между коммуникациями и блоками не заполняется для упрощения проведения ремонтных работ при дальнейшей эксплуатации.

По краю конструкции из кирпича положенного на ребро выкладываются бортики, которые будут служить основанием для установки ограждания.
Поверхность поддона заливается водостойкой стяжкой. Толщина слоя – 3-5 мм. При заливке следует соблюдать уклон не менее 10 мм на 1м. конструкции.

Изготовление уголка

Как уже отмечалось выше, стенки душевого уголка будут выкладываться из кирпича.

  • На бортики наносится слой раствора, поверх которого горизонтальными рядами укладываются кирпичи «на ребро» или в четверть кирпича.
  • Для объединения кладки в монолитную конструкцию необходимо соблюдать перевязку швов: продольные швы в смежных рядах смещаются на полкирпича.
  • Высота уголка – 7 рядов при стандартной ширине кирпича 250 мм. Толщина швов – 12 мм.
  • Для крепления кирпича к стене рекомендуется использовать стальные прутки, диаметром 6 мм. Прутки уложены между кирпичными рядами (в шов) и вбиты в отверстия капитальной стены. Для создания отверстий используйте перфоратор со сверлами, оснащенными победитовыми напайками.

Установка ограждений

Доведя стенки уголка до нужной высоты можно переходить к установке ограждения. В данном примере в качестве материала ограждения будем рассматривать силикатное стекло, толщиной 6 мм.

  • К стенам и на верхнюю часть кирпичного душевого уголка крепятся угловые пластиковые профили. Качественное крепление профилей обеспечивается дюбель-пробками и ударными саморезами.

Крепление стекол в профиле обеспечивается герметиком. Для безопасности, на открытых кромках стекол снимается фаска.

Вместо дверей кабинки будет использоваться сдвижная шторка, которая крепится на каркас из нержавеющей трубы. Монтаж трубы к стене обеспечивается специальными фланцами.

Шаг укладки трубы теплого пола

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

  1. Имеется окно, которое можно открыть в любой момент.
  2. Наличие действующей вентиляции.
  3. Наличие газовой и водопроводных труб.
  4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

  1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
  2. Вблизи не должно быть окна.
  3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
  4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
  5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

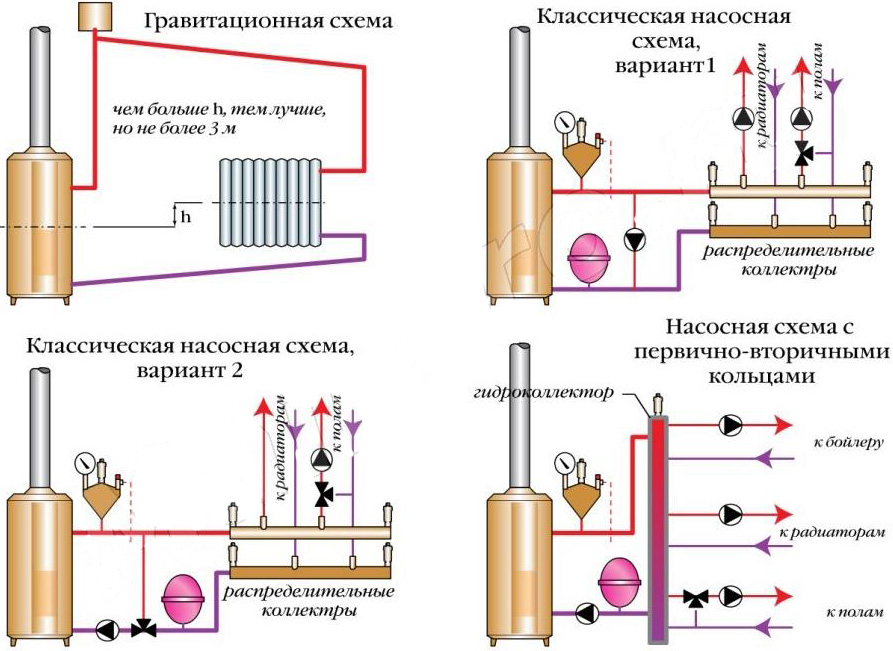

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

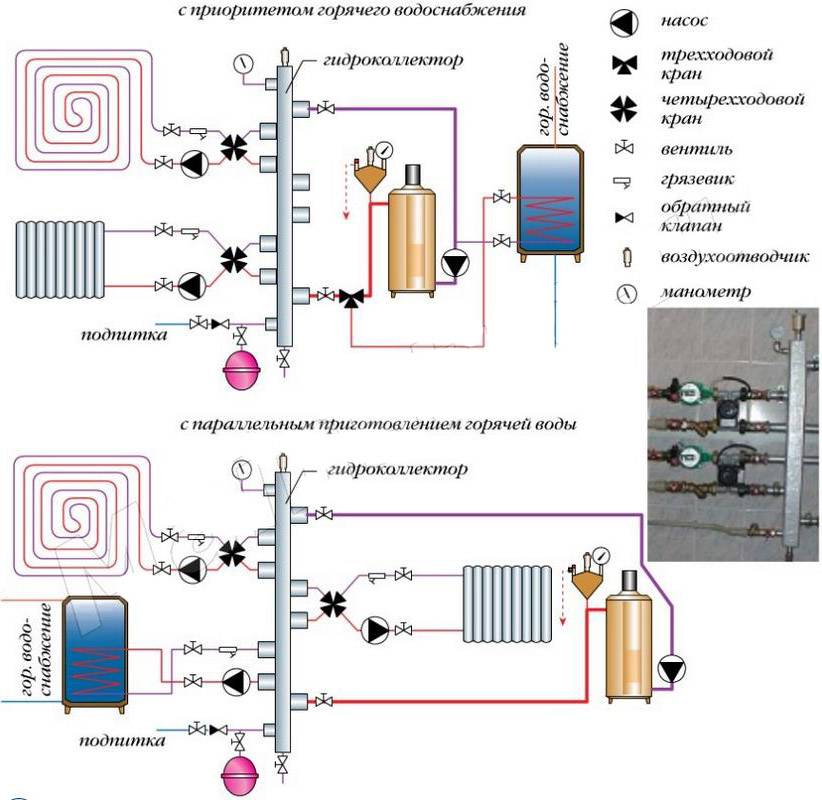

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

LG VRF6570LVM

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Таблица пайки полипропиленовых труб в зависимости от диаметра трубок

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Обслуживание

Обвязка твердотопливного котла для чайников, или с чего начинать при проектировании теплового узла

Основным тезисом нашего исследования будет поиск наиболее простого и надежного способа оборудования котельной таким образом что бы по максимуму исключить из проекта насосы и затворно регулирующую арматуру там где можно обойтись только трубами и естественной циркуляции теплоносителя за счет конвекции.

При обвязке твердотопливного котла, первое о чем необходимо помнить это безопасность его эксплуатации. Твердотопливный котел невозможно просто выключить как газовый или электрический – мгновенно, температура в нем может достигать 120 градусов. Поэтому к правильной обвязке твердотопливного котла нужно отнестись с особой ответственностью в отличии от газа и электричества.

Для этого рассмотрим самый первый и наиболее важный элемент обвязки это гравитационный контур по которому теплоноситель должен циркулировать при любых аварийных условия например внезапное отключение электричества и невозможность прокачивания по системе теплоносителя в принудительном порядке, при помощи насосного оборудования.

Для этого рассмотрим рисунок на котором изображен естественной гравитационный контур  с циркуляцией теплоносителя от котла к буферной емкости в которой скапливается тепло.

Рис. 1

На схеме изображенной выше мы видим что котел подключенный к бойлеру гравитационным, самотечным контуром не перегреется при аварийном отключении электричества и не возникнет опасения за возможность возникновения пожара.

В качестве приемника тепла в данной схеме используется буферная емкость которая принимает на себя все производимое котлом тепло.

Однако в этой схеме не хватает перемычки или гидрострелки для того что бы запустить котел на полную и при этом температурная разница теплоносителя в подаче не отличалась от температуры (обратки) обратного потока теплоносителя более чем на десять градусов. Для этого мы установим перемычку.

Рис. 2

На рисунке 2 мы добавили в контур естественного циркулирования – дополнительную перемычку. Которая разделила контур естественной циркуляции на первичное и вторичное кольцо..  Во вторичном кольце мы допускаем температурную разницу более десяти градусов а в первичном такой температурной разницы возникать не будет. Первичный контур защищает котел от попадания в него через обратку слишком холодного потока теплоносителя за счет подмеса в него тепла из подачи. (По правилам эксплуатации любого котла, температурная разница обратки и подачи не должна быть более десяти градусов).

Схема принципиальная поэтому на рисунках не отображены диаметры сечения труб. Однако следует  обвязывать котловой контур максимально большим диаметром трубы, желательно металлом.  А последующие – второстепенные,  более узким для того что бы увеличить сопротивление вторичных контуров отопления что позволит создать условия при которых нам не нужен трехходовой регулирующий клапан который требует обслуживания и стоит не дешево.  Система должна быть простой и надежной.

Какой должна быть буферная емкость? Буферная емкость расчитывается по формуле 1 кВат котловой мощности на 20-40 литров объема бака бойлера.

Устройство и регулировка компакта

Составляющие элементы обвязки котла

Обвязка котла может включать в себя различные элементы:

  1. Мембранный расширительный бак. Его основная задача заключается в компенсации увеличения объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак разделяется на две части посредством упругой мембраны, и часть его объема заполняется воздухом. Когда объем теплоносителя увеличивается, газ сжимается и давление в контуре возрастает совсем немного. Калькулятор расчета расширительного бака найдете здесь
  2. Предохранительный клапан. У этого элемента основная функция состоит в сбрасывании избытка теплоносителя при опасном возрастании давления в контуре, тем самым он оберегает систему от возможного разрыва труб и батарей. Отвод воды происходит при помощи дренажной трубки в канализацию. Если клапан срабатывает часто — это означает, что объем расширительного бачка слишком мал.
  3. Воздухоотводчик. Он применяется для автоматического сброса в атмосферу воздушных пробок, которые остаются в контуре после слива теплоносителя. Воздух образует гидравлические шумы и препятствует нормальному движению при небольшом гидравлическом напоре.
  4. Манометр. Манометр необходим для контроля рабочего давления в контуре. Иногда вместо него применяется термоманометр который отображает температуру и давление. Шкала прибора должна быть размечена как минимум до 4 атм (бар, кгс/см²).
  5. Открытый расширительный бак. Этот элемент выполняет функции расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть функционирующей без избыточного давления) отопительной системе. Бак сообщается с атмосферой и часто подсоединяется при помощи крана к системе ХВС для подпитки контура.
  6. Бойлер косвенного нагрева. Представляет собой теплоизолированный бак с теплообменником для обеспечения дома горячей водой. В качестве источника тепла выступает вода или антифриз системы отопления, которые движутся по теплообменнику. Больше информации о бойлере косвенного нагрева найдёте в этой записи
  7. Циркуляционный насос. Этот элемент обеспечивает процесс принудительной циркуляции теплоносителя через отопительный контур. Современные насосы имеют мощность — 50-200 ватт и может регулироваться, за счет чего скорость движения теплоносителя также меняется.
  8. Гидрострелка. Представляет собой емкость с патрубками, предназначенных для подсоединения нескольких отопительных контуров, также она объединяет трубопроводы подачи и обратки. Благодаря гидрострелке вы можете осуществлять подключение контуров с разным температурным режимом и скоростью циркуляции, снизив до минимума их взаимное воздействие. Для чего нужна гидрострелка для отопления можно прочитать здесь
  9. Фильтр грубой очистки. Эта деталь представляет собой отстойник с фильтрующей сеткой, предназначенной для очистки воды от крупных загрязнений (в первую очередь, это песок и окалины). Фильтр не позволяет тонким патрубкам теплообменника газового котла засоряться.
  10. Двух и трехпроходные термостатические смесители. Он отвечает за рециркуляцию теплоносителя, позволяя образовать вспомогательный контур с более низким по сравнению с основным контуром температурным режимом. Управление затвором смесителя осуществляется при помощи термоголовки — прибором, который меняет положение клапана в зависимости от температуры чувствительного элемента.

Схема подключения к отоплению и горячей воде

В большинстве случаев, двухконтурные газовые котлы обладают одинаковым расположением патрубков, необходимых для подключения к отоплению, и водоснабжению. Они сосредоточены в следующем порядке: в середине нижней части котла размещается патрубок для соединения котла с газопроводом, справа и слева от него обустроены патрубки величиной в полдюйма для горячего и холодного водоснабжения. По краям котла расположены патрубки для соединения с контуром отопления: правый соединяет котел с обратной ветвью, которая подает потерявшую температуру воду от батарей, левый для подводки горячей воды в батареи.

Патрубок, соединяющий котел с обратным оттоком, необходимо оснастить фильтром грубой очистки:  это обезопасит прибор от попадания в него различных засоряющих элементов, скапливающихся в трубопроводе при взаимодействии металла и воды. Таким образом, срок эксплуатации котла будет более продолжительным. Ели не принимать защитные меры, прибор может очень быстро потерять работоспособность. Прикручивать фильтр следует к патрубку обратной ветви таким образом, чтобы стрелочка была направлена к котлу.

После этого подключаются краны, отсекающие подачу от газового котла и обратный отток. Теперь в случае выхода оборудования из строя отпадает необходимость слива воды из отопительной системы и завоздушивания, поскольку воздух и оставшаяся в трубах вода очень быстро приведут в негодность трубы. Установка отсевающих кранов с разъемными соединениями сэкономит время и нервы в ситуациях, когда возникает нужда в отсоединении нагревательного прибора от контура отопления. Можно будет осуществить процедуру, не прибегая к разрезке труб.

Аналогично выглядит схема подключения двухконтурного газового котла к горячему водоснабжению. Холодная вода подключается с левой стороны, выход горячей устраивается с правой стороны.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

С чего начать

Выбор газового устройства должен основываться не только на возможностях домовладельца.

Необходимо определить назначение агрегата, выпускается в двух форматах – с одним, двумя водяными контурами.

Одноконтурная модель служит только для обогрева помещения, без извлечения дополнительной пользы.

Двухконтурное устройство обеспечивает горячей водой, имеет встроенный змеевик. Можно дополнительно установить тепловой аккумулятор, где будет скапливаться горячая вода, сразу использовать горячее водоснабжение в больших объемах.

Приобретать аппаратуру нужно в магазинах, где продукция полностью сертифицирована, оформляется официальная гарантия, выдается чек.

Стандарты газовой котельной

Оборудованию, работающему на газе, требуется отдельное помещение – котельная.

Комната должна быть площадью от 4 кв. м, но размер котельной зависит от мощности прибора: чем мощнее котел, тем больше должна быть котельная. Высота потолка должна быть не менее 2,7 м.

Устройства, обладающие мощностью до 15 кВт, можно ставить независимо от этажа, но более производительные ставят ниже уровня первого этажа, желательно в подвале.

Стандартные требования к котельной

Не допускается монтаж котла, обвязка на кухне, в жилых комнатах, санузле.

Требуется дверь, с оставлением зазора сверху или снизу на 2-3 см, что обеспечит приточную вентиляцию котельной.

Место под установку должно быть прочным, ровным. Если используется тяжелый агрегат, лучше залить под него фундамент, чтобы площадь превышала размеры дна котла на 10 см в каждую сторону.

Схема вентиляции котельной

Стены, пол, которые будут непосредственно касаться агрегата, обшивают листовым железом, покрывают жаропрочной штукатуркой.

Требуется окно 30*30 см, чем больше комната, тем больше окон.

Если оборудование с закрытой камерой сгорания, работающей по принципу конвекции, выделенное помещение не требуется.

Конструкция прибора позволяет установку возле любой наружной стены, для отведения отходов горения используется коаксиальный дымоход.

Коаксиальный дымоход

Особенность коаксиальной трубы — возможность прямого вывода сквозь стену, исполнение роли отвода дыма, приточной вентиляции. Дымоход обеспечивает одновременно отведение продуктов горения, захватывает уличный воздух, направляя к горелке.

Тип тяги считается более эффективным, чем при использовании воздуха из комнаты.

Горизонтальная часть трубы, находящаяся в доме, не должна быть больше 3 м, количество поворотов дымохода — не превышать 3.

Подготовка котельной к принятию газовой службой:

Готовим документы

Необходимо изучить стандарты, правила установки газового котла.

Следует ознакомиться со СНиП 31-02-2001 о газоснабжении частного дома, 41-01-2003 о вентиляции, отоплении, 21-01-97 о пожарной безопасности, 2.04.01-85 про водопровод, канализацию. Последний нужен, чтобы правильно подвести водоснабжение к теплогенератору.

Подробнее о правилах обустройства котельной написано в СНиП 2.04.08-87.

В местную газовую службу нужно направить заявление на подключение, с предварительными расчетами суммарного расхода газа на отопление.

Чтобы вычислить параметр, выпущен ориентировочный СНиП 31-02, где в пункте 9.1.3 отображены среднесуточные нормы потребления топлива разными приборами.

Если ответ будет положительным, заявитель получает на руки документ с описанием технических условий проведения газа. Потребуется полностью реализовать требования, описанные в полученном разрешении.

Установка газового оборудования требует предварительного получения разрешения, даже если устройство будет работать от баллона.

После обеспечения условий, переходят к составлению проекта монтажа, который будет основываться на данных из официального разрешения. Схему составляют только специалисты-проектировщики с действующей лицензией.

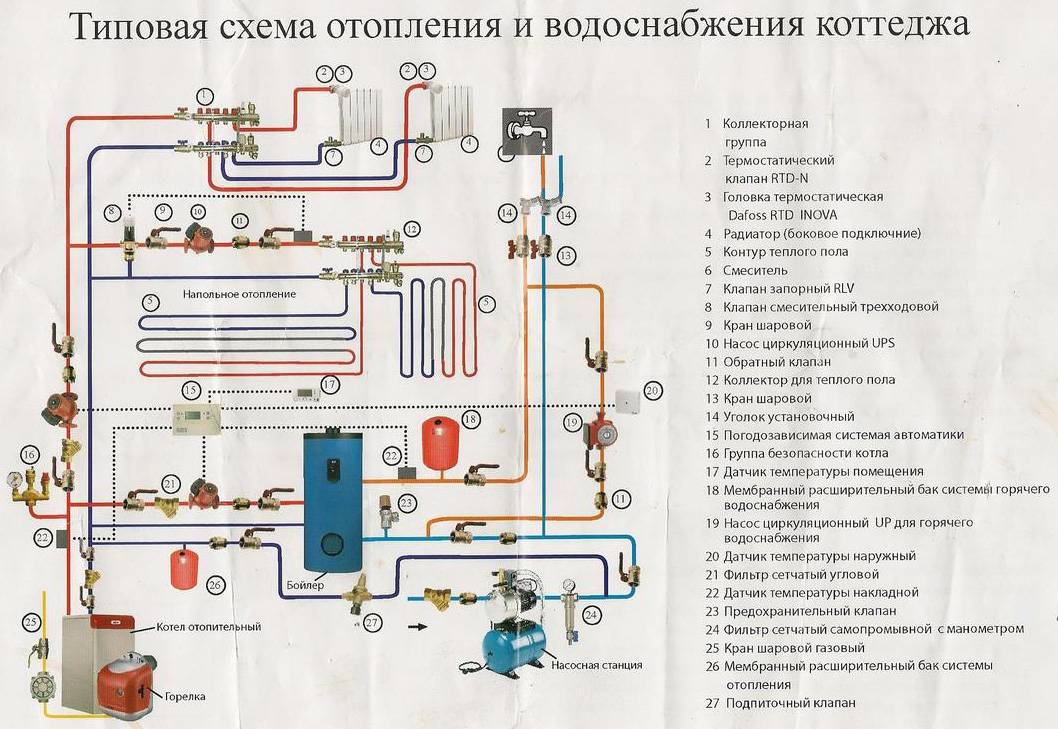

Пример схемы монтажа газового котла

Выполненный проект направляют в местную снабжающую службу на утверждение, прикладывают копии технического паспорта устройства, инструкции, сертификаты, экспертизы с заключением о безопасности котла.

Если придет отрицательный ответ, будет описана мотивирующая часть с перечнем моментов, требующих исправлений. После устранения недочетов, можно повторно подать документы.

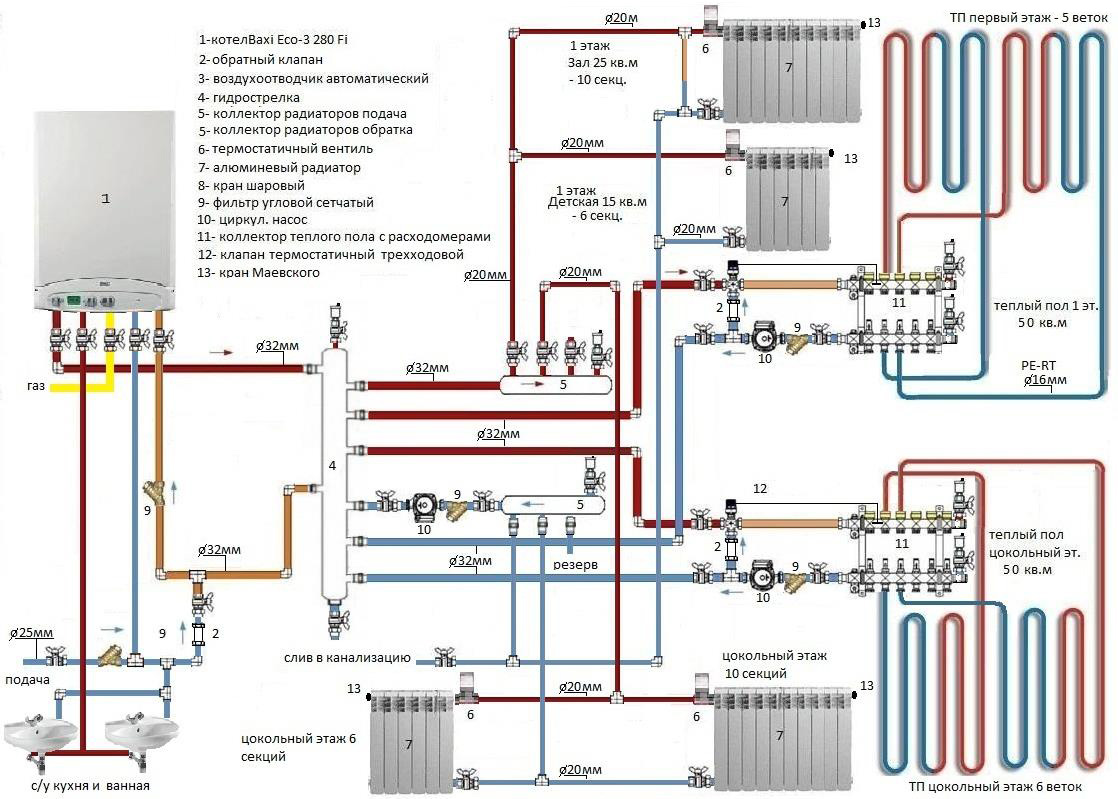

Расчет гидрострелки

Расчет гидравлического распределителя выполняют по формуле D для учета максимального режима по заводским параметрам котла:

D = 3*d=1000* √ (4*Q)/(π *3600*ω)=18.8*√G/ ω,мм

Расчет диаметра гидрострелки с учетом проектной тепловой мощности котлоагрегата и разности температур на прямой и обратке:.

D = 3*d=1000* √ (4*P)/(π *C* ∆T*ω)=17.4*√G/(ω* ∆T),мм

Диаметр патрубка гидрострелки для входящего теплоносителя:

d = √ (4*Q)/(π*V), мм

Где:

  • D — Д корпуса распределителя, мм;
  • D — Д входного патрубка, мм;
  • P — проектная теплопроизводительность напольного котла, кВт;
  • G — наибольший расход теплоносителя через распределитель, м3/час;
  • C — теплоемкость воды, Вт/(кг*C);
  • V — скорость воды через КО, м/с;
  • Q — расчетный часовой расход воды в КО, м3/ч.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
