Как подключить солнечную батарею: сборка и схема подключения

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

1. Прямоугольная волна – меандр;
2. Модифицированная синусоида;
3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

• Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
• Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
• Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
• Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное

На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Угол наклона солнечной батареи

Панель вырабатывает максимум электроэнергии тогда, когда солнечные лучи падают на неё под прямым углом. В этом случае лучи практически не отражаются и потери энергии минимальны. Но так как солнце в течения дня постоянно движется и меняет высоту, то поддерживать постоянным угол падения в 90° сложно.

Для этого существуют специальные механизмы, которые поворачивают панель вслед за солнцем в течение дня и изменяют угол её наклона, что дает максимально возможную выработку электроэнергии. Однако для домашней станции они нецелесообразным: при малой мощности станции дополнительные 5-15% электричества не покроют затраты на их установку.

Поэтому рекомендуется универсальное положение солнечной панели: для северного полушария направление на юг (которое охватывает максимальную траекторию движения солнца) и угол наклона в 30 ° на лето и 60 ° на зиму. Либо же средний вариант в 45 °, если панель работает круглый год.

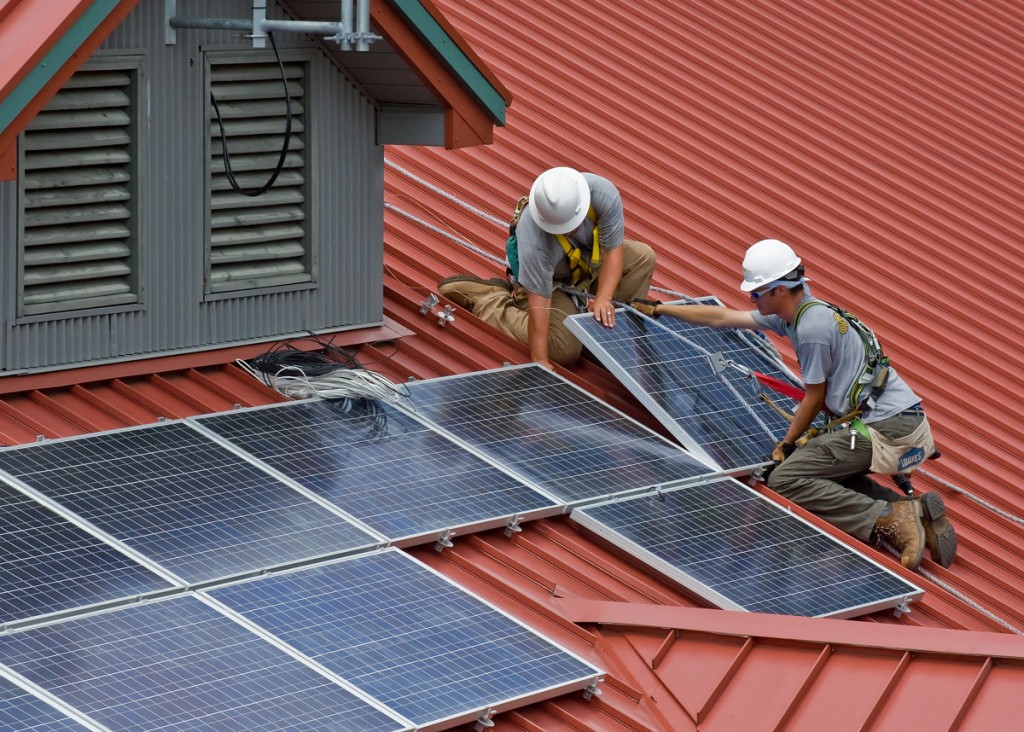

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха. Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

• Как меньше платить за свет легально
• Как выбрать солнечные батареи для дома
• Как сделать светодиодный прожектор своими руками
• Схемы подключения солнечных батарей

Комплект солнечной электростанции

Типичный комплект солнечной электростанции Данное оборудование применяется в небольших гелиосистемах которые можно использовать для дома или для дачи. К обязательным компонентам относятся:

• Солнечные панели или батареи – могут быть монокристаллические и поликристаллические. Чем отличаются и какие выбрать читайте здесь.
• Инвертор – для чего он и как его выбрать читайте в этой статье.
• Коннекторы для солнечных батарей – предназначены для быстрого подключения провода к панелям. Если бюджет ограничен, можно использовать пайку, но данное соединение намного удобнее.
• Кабель, используется одножильный медный в двойной изоляции, стойкий к любым атмосферным воздействиям, сечение от 1.5 мм.

Опционный комплектующие, которые не обязательно должны быть в системе и устанавливаются при определенных задачах:

• Аккумуляторные батареи – существует несколько вариантов, какой выбрать описано здесь.
• Контроллер заряда аккумуляторов.
• Реверсный электросчетчик, устанавливается если вы хотите продавать электроэнергию. В некоторых странах существует так называемый “зеленый тариф”, который позволяет зарабатывать, делая это.

Важные характеристики батарей, которые нужно учитывать

• Номинальное напряжение панелей – 12В или 24В. • Максимальное напряжение при пиковой мощности Vmp

• Напряжение холостого хода Voc – напряжение, выдаваемое панелями без нагрузки (важно при выборе контроллера заряда аккумулятора). • Ток Imp – ток при максимальной мощности панели в А

Характеристика солнечных батарей для дома

Изначально гелиосистемы использовались в космических технологиях. С развитием прогресса они видоизменялись и совершенствовались, благодаря чему стали широкодоступными. На смену устаревшим панелям, которые использовались в калькуляторах, пришли высокотехнологичные фотоэлементы с более высокими показателями энергоэффективности. Все солнечные батареи содержат специальные элементы (две соединённые друг с другом пластины из кремния), которые играют роль полупроводника.

Достоинства солнечных батарей для дома

К главным преимуществам солнечных батарей можно отнести следующие показатели:

1. Лёгкость панелей.
2. Экологически чистый функционал батареи. Гелиосистемы абсолютно безвредны для внешней среды.
3. Быстрое обслуживание системы. Вы не потратите много времени на уход за батареями и системой выработки и накопление электроэнергии.
4. Лёгкость монтажа. Опоры солнечных панелей не требуют дополнительной прокладки кабеля.
5. Бесшумность. Конструкция неподвижна, благодаря чему уровень шума функционирующей системы сведён к нулю.
6. Долгий срок эксплуатации. При правильном уходе, батареи прослужат десятки лет, не нуждаясь в ремонте или замене.
7. Экономия. Сначала покупка и установка гелиосистемы может показаться затратным мероприятием, однако со временем вы оцените свой выбор по достоинству.

Безусловно, самым основным преимуществом такой системы принято считать её экономичность. Именно благодаря этому показателю всё больше и больше владельцев частных домов выбирают гелиосистемы, которые в должной мере обеспечивают строение электроэнергией, заботясь при этом о сохранности ваших денежных средств.

Недостатки солнечных батарей для дома

Если вы собрались изготовить систему выработки электроэнергии, с применением солнечных панелей, то немаловажно обратить внимание на все «минусы» такого проекта. Хоть их и немного, но и такие имеются

К недостаткам батарей энергосбережения, изготовленных с использованием солнечных панелей, можно отнести следующие:

1. Достаточно долгий и трудозатратный процесс изготовления. Чтобы создать такую систему потребуется немало времени и терпения.
2. Панели боятся грязи, которая может уменьшить свойства поглощения световых лучей, или вовсе вывести их из строя.
3. Для того чтобы запитать дом большой площади, необходимо использовать громоздкие панели, которые будут иметь достаточно большую массу. Иногда установить такие панели на крыше не представляется возможным.
4. Непостоянство функционирования. Ввиду того, что погода переменчива, а с наступлением зимнего периода количество пасмурных дней только увеличивается, солнечные батареи не смогут постоянно выполнять свою задачу. То же самое относится и к ночному времени суток.

Способ установки солнечных панелей для дома

Каждый дом имеет собственную особенность строения, поэтому о месте будущего размещения солнечной батареи лучше позаботиться заранее. Иногда бывает так, что это и вовсе невозможно, тогда нужно найти место вблизи дома.

Монтируя солнечную батарею, можно воспользоваться следующими способами:

Выбирая способ установки вашей батареи, учтите погодные факторы местности

Немаловажно обратить внимание на количество потребляемой энергии. Иногда лучше установить панели на траверсы, и потратить на это некоторую сумму, зато впоследствии система будет более эффективно выполнять свою задачу

Особенности установки солнечных батарей для дома

Перед тем как начинать непосредственную сборку и установку гелиосистемы, лучше рассмотреть все нюансы. Они помогут вам избежать ошибок, тогда система будет работать максимально эффективно.

Чтобы смонтировать солнечную систему в собственном доме придерживаются следующих правил:

Не пренебрегайте правилами установки во избежание потери работоспособности гелиосистемы

Если вы хотите добиться от батареи максимальной эффективности, то уделите внимание каждому вышеперечисленному пункту в отдельности

Нюансы крепежа

Каркасы под солнечные панели Перед началом работ необходимо рассчитать максимально допустимую для кровли нагрузку.

Для правильного размещения солнечных панелей при их монтаже нужно придерживаться перечисленных ниже принципов.

1. Угол наклона панелей нужно выбирать не произвольно, а отталкиваясь от географических особенностей расположения дома. Как вычислить угол, написано выше в этой статье.
2. Если угол кровли не соответствует тому, который был найден при расчетах, то можно установить модули на отдельных конструкциях во дворе.
3. Эффективность панелей повышается, если их лицевые стороны направлены на юг.
4. Зимой угол наклона батарей следует увеличивать на 14 градусов. Летом его нужно на столько же уменьшать.

Совет специалистов:
для возможности регулировки угла наклона модулей можно воспользоваться специальными каркасами. Они позволяют менять угол от 15 до 70 градусов. С помощью этих конструкций батареи можно установить даже на мягкой кровле.
