Самотечная система отопления для частного дома: простая и недорогая схема с естественной циркуляцией

Одноконтурная самотечная система отопления


присоединенными радиаторами.

В двухэтажном варианте на втором этаже радиаторы более горячие, чем на первом. Чтобы как-то уравновесить температуру, можно на первом этаже установить более объемные отопительные приборы. Такая схема не предусматривает монтаж регулировочных кранов — если перекрыть воду на одном радиаторе, уменьшится ее поток и в других. Это значит, что невозможно в помещениях регулировать температуру. Кроме того, нельзя отключить отопление на одном из этажей.

Эффективность отопления можно повысить, если установить байпас (замыкающий участок). Диаметр у байпаса может быть такой же, как у трубопровода, идущего к радиаторам верхнего этажа, или на 1−2 миллиметра меньше. Если диаметры одинаковые, то в трубопроводе требуется вентиль или трехходовой кран. Эта арматура позволяет регулировать скорость потока в зависимости от потребностей. Например, если нужна одинаковая температура во всех помещениях, то вентиль открывается, и часть воды (мимо радиаторов второго этажа) направляется на первый этаж. В результате она имеет более высокую температуру, чем при отсутствии вентиля.

Трехходовой кран — современный вариант вентиля, который можно оснастить электроприводом и контроллером для определения температуры воздуха или теплоносителя. При малейших изменениях он отдает команду трехходовому крану на увеличение или снижение объема подачи теплоносителя на радиаторы верхнего этажа.

Но можно обойтись и без вентиля, и без трехходового крана, если диаметр байпаса на размер меньше, чем у трубы, по которой идет теплоноситель к радиаторам верхнего этажа. Вода, которая поступает сверху, делится на два отдельных потока. Если диаметры одинаковые, вода перестанет поступать в радиаторы верхнего этажа — весь поток направится вниз — по пути меньшего сопротивления.

Особенности монтажа и преимущества однотрубной гидравлической системы отопления:

  • низкая стоимость материалов, создания и обслуживания;
  • нет необходимости приобретать насос и тратить электроэнергию;
  • срок эксплуатации достигает 40 лет;
  • простой ремонт (практически все поломки можно устранить самостоятельно);
  • система способно саморегулироваться, поэтому достаточно теплоустойчива.

При монтаже следует особое внимание уделить разнице по высоте между радиаторами и котлом, а так же углу уклона контура. Уклон должен быть таким, чтобы на каждый метр приходилось 5−10 мм, что обеспечит надлежащую скорость теплоносителя и выход воздуха из системы

Большое значение имеет и диаметр труб— чем он больше, тем меньше гидравлическое сопротивление и выше скорость потока. Кроме того, желательно при монтаже использовать минимум арматуры (она снижает скорость потока).

Возведение стен

Могут ли колебаться сроки в меньшую или большую сторону?

Кантри

Вздутие живота у кроликов: симптомы, причина и лечение, видео, личный опыт

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

  • Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
  • Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
  • Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
  • Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
  • Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
  • Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
  • Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

  • Перекрытие чердака из дерева – 35 Вт/кв.м.
  • Перекрытие подвала деревом – 26 Вт/кв.м.
  • Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
  • Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

https://youtube.com/watch?v=mVNWfHKN-Pw

Подключение обогреваемого пола к естественно циркулирующему отоплению

  • Монтаж такой схемы требует дополнительных затрат, чтобы обустроить безопасное использование комбинированного отопления. В некоторых случаях вода закипает, происходит разрушение труб, котла, приводящие к взрывам.
  • Идеальное решение обустройства подогреваемого пола в доме – устройство системы, работающей в штатном режиме при отключении электричества.
  • Для работы радиаторного отопления делают от котла трубопровод с уклоном, чтобы циркулировала вода, а для водяного пола требуется насос, перекачивающий теплоноситель.
  • Здесь возникает опасность: при отключении электричества вода в котле греется, а насос не циркулирует – происходит авария. Чтобы такой ситуации не возникло, дополнительно устанавливают обратный клапан, открывающийся при отключении насоса.


Коллекторный шкаф

  • Для снижения температуры воды на контур теплого пола устанавливают термостатический клапан, перекрывающий поток воды при повышении установленных параметров. Еще устанавливают клапаны обезвоздушивания. Все это монтируют в распределительный шкаф.
  • Для слаженной одновременной работы систем отопления (теплый пол, радиаторы) используют две разные подсистемы с установкой коллекторов. Это дает возможность четче регулировать поток в каждом контуре. С помощью трехходового смесительного клапана контролируется температура отдельно в радиаторах и теплом полу. Благодаря автоматике клапана температура воды соответствует потребностям каждой из систем.

Принцип монтажа

Горизонтальные трубы необходимо монтировать с соблюдением уклона по ходу движения теплоносителя. Это будет стимулировать циркуляцию теплоносителя. Соблюдать углы уклона труб необходимо для отвода в расширительный бак.

Уклон в горизонтальном трубопроводе также обеспечивает выход воздуха из системы и препятствует завоздушенности. При этом расширительный бак получает дополнительную стабилизационную функцию.

Гидродинамические силы, за счет которых теплоноситель перемещается по контуру, зависят от высоты всего контура. Особенно имеет значение разница по высоте между котлом и радиаторами, а также сопротивление трубопровода, которое зависит от диаметра труб.

Если контур смонтирован с многочисленными ответвлениями и поворотами, то это – безусловно, увеличит гидравлическое сопротивление. Также многочисленные краны, фильтры и другая арматура, а также трубопровод малого диаметра, будут препятствовать нормальной циркуляции.

Таким образом, чтобы создать внутри контура нормальное давление, нужно сократить влияние всех объектов сопротивления или увеличить диаметр труб.

Двухтрубная самотечная отопительная система

В этой схеме реализуется конструкция, в которой предусмотрено наличие двух отдельных контуров для движения горячей воды. По одной части – циркулирует нагретый теплоноситель, по второй – охлажденный.

Двухтрубная система

Последовательность монтажа двухтрубной системы

  • От котла вверх отводится магистраль, которая соединяется с расширительным бачком;
  • Расширительный бак устанавливается либо в помещении под потолком, либо на чердаке (который следует утеплить);
  • Снизу бачка подводится труба горячего контура, которая соединяется с разводкой трубопровода в помещении на расстоянии в одну треть от пола;
  • В бак подводится труба для отвода лишней воды в канализацию;
  • От разводки трубопроводы ведутся к радиаторам;
  • От нагревательных приборов (с их нижней части) выводятся трубы в обратную магистраль, которая подводится к котлу;
  • Обратка должна монтироваться параллельно прямой магистрали через все помещения.

Параллельная прокладка прямой и обратной магистрали

Особенности монтажа однотрубной системы

Преимущество однотрубной схемы отопления с естественной циркуляцией в сравнении двухтрубной заключается в том, что гидродинамическое давление в таком контуре не зависит от высоты расположения обогревательных приборов.

Расширительный бачок следует заполнять всего на три четверти объема, а сам объем бака – 25-30 л.

Видео с последовательностью монтажа однотрубной системы можно увидеть здесь:

Однотрубная система

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

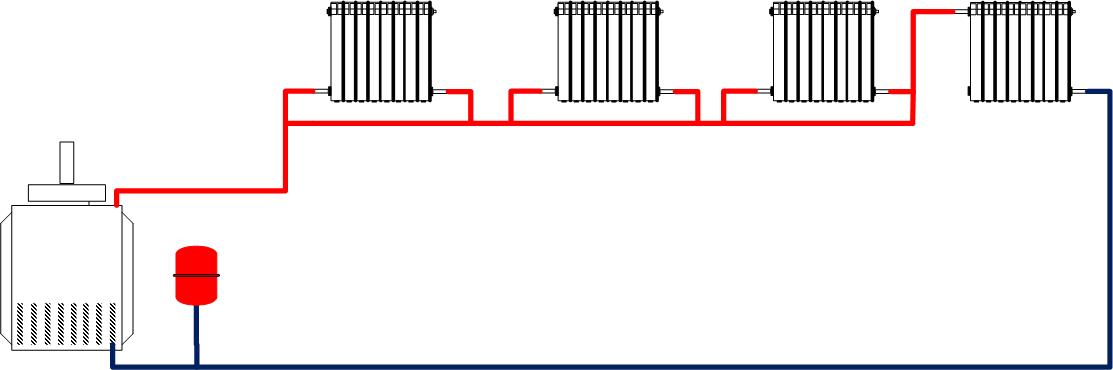

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Преимущества

  • Важнейшее преимущество – цена материалов, оборудования, монтажа, обслуживания и эксплуатации;
  • Отпадает потребность в циркуляционных насосах. Следовательно, отсутствует вибрация, шум, дорогой ремонт;
  • Средний срок службы таких схем – около 35-40 лет (при условии, что монтаж был проведен грамотно и инструкция по эксплуатации не нарушается);
  • Простота ремонта (обычно сам пользователь может устранить почти все поломки в таких системах);
  • Схема отопления с естественной циркуляцией имеет способность к саморегуляции. Следствием этого является хорошая тепловая устойчивость. Движение теплоносителя в цепи происходит за счет разницы температуры (следовательно, и плотности) на разных участках контура.

Как сделать ежика из бутылки и шишек

Идея по созданию такой поделки, как ежик из еловых шишек и пластиковой бутылки, уже давно не является новшеством. Но все же она до сих пор пользуется немалой популярностью, так как достаточно проста в исполнении, а примером этому могут послужить легкие мастер-классы.

Ежик из еловых шишек и горлышка пластиковой бутылки

Симпатичный и весьма милый ежик может получиться, если прибегнуть к следующему пошаговому мастер-классу, для выполнения которого потребуются:

  • еловые шишки;
  • горлышко от пластиковой бутылки;
  • пластиковая миска;
  • крышки от бутылок (две одного цвета, желательно голубого или зеленого для глаз, и одна черная – для носа);
  • пластилин или пара специальных игрушечных глаз;
  • тонкая медная проволока;
  • термоклей.

Способ изготовления:

  1. Для начала подготавливают основу (подбирают пластиковую миску и срезают горлышко от бутылки).

  2. С помощью термоклея необходимо горлышко приклеить сбоку к миске.

  3. После также с помощью термопистолета начинают приклеивать еловые шишки. Их следует хорошо прижимать, чтобы они не отпадали.

  4. Завершают работу путем присоединения глаз. Для этого требуется зафиксировать на термоклей две крышки над носом, на них приклеить игрушечные глаза. Также закручивают тонкую медную проволоку вокруг черной крышки – это будут усы.

Ежик из еловых шишек и непрозрачной бутылки

Данный вариант поделки в виде ежика из бутылки и еловых шишек является практически идентичным, но с одним отличием. Так как не потребуется использовать пластиковую миску.

Что нужно подготовить:

  • непрозрачную пластиковую бутылку;
  • еловые шишки;
  • термоклей;
  • три крышки;
  • скотч;
  • игрушечные глаза или пластилин.

Последовательность действий:

  1. Подготавливают бутылку и отрезают от нее дно и горлышко. При этом нижняя часть должна быть на 2-3 см больше диаметра отрезанного горлышка.
  2. Затем соединяют два полученных элемента и фиксируют их на скотч или с помощью термоклея.
  3. Приступают к импровизированным иголкам. Для этого на термоклей приклеивают небольшого размера еловые шишки по всему периметру полученного туловища. Их следует клеить плотно друг к другу, чтобы не оставалось пропусков.
  4. Завершают работу приклеиванием глаз. Для этого две крышки фиксируют на термоклей над горлышком, а поверх клеят игрушечные глаза.

Пошаговое выполнение ежа

Особенности построения

Для организации движения жидкости самотёком выполняют следующее:

Располагают котёл отопления как можно ниже – на первом этаже или в полуподвале. Раздаточный коллектор поднимают выше – под потолок или на чердак строения.

Таким образом, вода получает максимально допустимую для данной постройки высоту подъёма. Что создаёт максимально возможный гравитационный напор теплоносителя в трубах.

Монтируют устройства с широкими внутренними просветами. Трубы увеличенного диаметра – не меньше 40 мм в сечении. Радиаторы с широким внутренним проходом – традиционные чугунные батареи. При необходимости установки запорных устройств – ставят шаровые краны, которые в открытом положении минимально сужают внутренний просвет.

  • Прокладывание труб выполняют с минимальным количеством поворотов, углов, без змеевиков и без спиралей.
  • Магистрали подачи и обратки прокладывают с уклоном.

Внимание! Перечисленные выше принципы позволяют организовать естественный напор воды и её движение с необходимой скоростью. Перечислим устройства, из которых собирают самотёчную схему отопления:. Перечислим устройства, из которых собирают самотёчную схему отопления:

Перечислим устройства, из которых собирают самотёчную схему отопления:

  • Нагревательный котёл – может работать на различных видах топлива – на газу, дровах, угле, электричестве.
  • Радиаторы – устройства непосредственного обогрева – излучают тепло в пространство помещения.
  • Магистральная труба подачи и обратного тока.
  • Раздающий коллектор – располагается над котлом. В него поступает нагретая в котле вода, затем движется (раздаётся) в магистральную трубу.
  • Расширительный бачок – для временного хранения теплоносителя, который при нагреве расширяется и увеличивается в объёме. Располагается в самой верхней точке системы, выполняется в открытом виде.
  • Поворотные шаровые краны – на входе и выходе из радиаторов отопления.
  • Кран для слива воды (также шаровый) – в самой нижней точке системы.

А теперь рассмотрим подробнее, как обеспечивают максимально возможный напор.

Уклон трубы

Для естественной циркуляции теплоносителя принимается ряд мер, которые облегчают его передвижение внутри радиаторов и труб. Одна из таких мер – прокладывание труб подачи и обратки под небольшим уклоном. Размер уклона выбирают – 2-3 ° на погонный метр.

Указанные градусы уклона визуально не нарушают геометрию прокладывания труб, но обеспечивают движение воды самотёком. Они также позволяют сливать жидкость из системы при необходимости замены батареи, ремонта.

Гравитационное давление

Гравитационное давление возникает как разница давлений воды в различных сегментах трубопровода.

В системе с естественным движением теплоносителя гравитационное давление создаётся нагревом воды и подъёмом её на высоту чердака или второго этажа дома. Так обеспечивается самотёк и работа отопления.

Величина гравитационного давления определяется высотой подъёма воды и разницей температур.

Внимание! Чем сильнее нагрев теплоносителя в котле, тем больше будет разница в давлении, и тем скорее вода будет двигаться по трубам

Возможные препятствия

Для эффективной естественной циркуляции стараются уменьшить количество факторов, которые препятствуют гравитационному давлению.

Схему организовывают с минимальным количеством углов и поворотов. Вместо изгибов труб под прямым углом, по возможности, делают плавные повороты. Для того чтобы вода не встречала препятствий, убирают сужения просветов и вентили.

Внутренние сечения радиаторов должны быть достаточно большими. Следствием широких просветов становится увеличенный объём теплоносителя, а также инертность работы отопления.

Что такое декупаж

Современные системы отопления

Все современные системы отопления частных домов и других жилых зданий можно условно разделить на 2 группы. К первой относятся традиционные способы обогрева, где используется единый источник тепла — котел, работающий на одном или нескольких энергоносителях. При этом тепловая энергия раздается по помещениям посредством теплоносителя – воды или воздуха. Здесь инновационные решения направлены на усовершенствование отопительного оборудования путем повышения его теплоотдачи, а также на внедрение современных средств автоматизации.

Ко второй группе следует отнести все системы, использующие новые технологии отопления с энергосберегающим оборудованием. В них не предусматривается сжигания углеводородов, из энергоносителей в обогреве дома участвует только электроэнергия. Это различные гелиосистемы, солнечные коллекторы и новейшие разновидности электрического отопления. Несмотря на всю привлекательность этих систем, большинство домовладельцев предпочитает устройство обогрева частных домов традиционными способами, а почему – рассказано в нашей статье.

Подробнее о естественной циркуляции

Чтобы обустроить отопительную систему с естественной циркуляции, в насосе нет никакой необходимости. Плотность нагретой воды ниже чем у холодной, за счет чего происходит выталкивание одной жидкости другою. Теплоноситель, двигаясь по магистрали, отдает часть тепла радиаторам и постепенно остывает, возвращаясь обратно и вытесняя более теплую и легкую воду в трубы. Цикл повторяется снова.

Данный процесс нельзя будет остановить до тех пор, покуда котел греет. Систему с естественной циркуляцией можно в любой момент времени оснастить насосом и запускать его по мере необходимости для равномерного и быстротечного прогрева помещений.

Выбор комплектующих и материала изготовления

После появления полимерных труб гравитационная система отопления из полипропилена (ПП) стала очень популярной. Этот материал легко поддается обработке, для соединения отдельных участков требуется минимум оборудования.

Однако не каждый вид этих труб предназначен для установки в качестве элемента отопления. Рассмотрим основные критерии выбора:

  • Наличие армирующего слоя. На гравитационную систему отопления из полипропилена могут воздействовать высокие температуры – до 95°С. Для сохранения изначальной формы трубы необходим элемент жесткости, которым является прослойка из фольги или стекловолокна;
  • Толщина стенок. В гравитационной системе отопления с закрытым расширительным баком может создаваться большое давление. Во избежание повреждения магистрали, полипропиленовые трубы должны быть класса PN20 или выше. Толщина их стенок зависит от диаметра.

Эта труба может применяться для обустройства разгонного коллектора. Однако для достижения температурной разницы обратную магистраль рекомендуется делать из стали. Помимо снижения температуры теплоносителя перед входом в котел этот материал способствует уменьшению гидравлического сопротивления.

Выполнив расчет для гравитационной системы отопления, изготовленной из полипропилена или стальных труб, можно приступать к ее установке. Для достижения оптимального КПД специалисты рекомендуют сделать небольшие, но важные правки в стандартную схему:

  • Уклон магистралей. Оптимальное гравитационное давление для системы отопления может быть достигнуто уклоном труб после воздухоотводчика и на обратной магистрали за последним прибором отопления;
  • Установка циркуляционного насоса на байпасе. Он будет способствовать уменьшению инерционности системы. Время нагрева теплоносителя может быть очень долгим, поэтому насос может увеличить скорость его продвижения по магистрали до достижения нужного температурного режима;
  • Минимум поворотных узлов в трубопроводе. Они создают лишнее гидравлическое сопротивление, которое сказывается на уменьшении скорости движения воды;
  • Монтаж защитных элементов. Установив обратный клапан для гравитационного отопления, можно избежать циркуляции воды в неправильном направлении. В особенности это необходимо для системы с верхней разводкой и несколькими контурами.

Советы по обустройству и применению гравитационного клапана для отопления при установке теплого пола, дополнительных элементов, можно посмотреть в видео:

Этап проектирования и строительства, когда определяется схема отопления частного дома, довольно ответственный момент в процессе теплоутепления. Ведь неправильно спланированная система «грозит» Вашему дому отсутствием качественного тепла, «перенасыщением» дома элементами «интерьера» в виде лишних радиаторов отопления, отсутствием возможности оперативно управлять режимом работы системы… и при этом за Вами же потраченные деньги.

Разбирая огромное количество схем, которые представлены на страницах литературы и сайтов по теме утепления и отопления, можно немного «заблудиться». Поэтому мы остановимся на нескольких, наиболее часто используемых, схемах, изучив их преимущества и недостатки.

Как Вы уже, наверняка знаете, существует два типа схем:

  • схема системы отопления с ;
  • с принудительной циркуляцией теплоносителя.

Так же существуют однотрубные и двухтрубные системы отопления, которые могут быть реализованы как в системах с естественной циркуляцией, так и в «принудительных».

Теплоносителем в таких системах может быть:

  • обычная вода;
  • антифриз (незамерзающая жидкость для отопительных систем)

3 комментария

Радиаторы отопления ЕЦ

Для гравитационных систем главное – минимальное сопротивление водяному потоку. Потому, чем шире будет просвет радиатора, тем лучше через него будет течь теплоноситель. Практически идеальны с этой точки зрения чугунные радиаторы – у них самое маленькое гидравлическое сопротивление. Хороши в использовании алюминиевые и биметаллические. но нужно смотреть, чтобы их внутренний диаметр был не менее 3/4”. Можно использовать стальные трубчатые батареи, однозначно не рекомендуются стальные панельные или любые другие с маленьким сечением и высоким гидравлическим сопротивлением – через них или не будет протекать вода или будет очень слабо, что, например, при однотрубной системе может привести к отсутствию циркуляции вообще.

Системы с естественной циркуляцией (кликните по картинке для увеличения масштаба)

Есть в подключении радиаторов свои тонкости. Особенно большое значение способ монтажа играет в однотрубной системе: только при помощи разных типов подключения можно добиться лучшей работы отопительных элементов.

Схемы подключения радиаторов

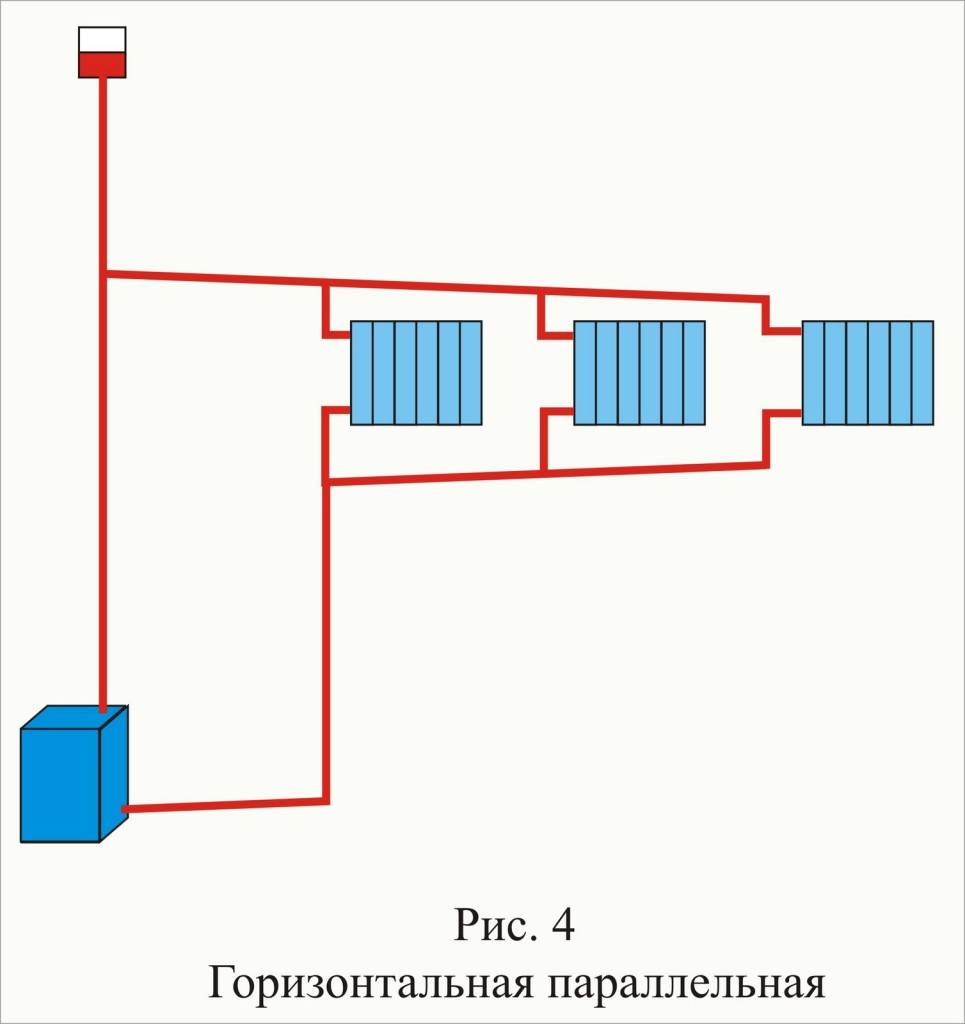

На рисунке, расположенном ниже показаны схемы подключения радиаторов. Первое – нерегулируемое последовательное подключение. При таком способе будут проявляться все недостатки «ленинградки»: разная теплоотдача радиаторов без возможности компенсирования (регулирования). Чуть лучше дело обстоит, если поставить обычную перемычку из трубы. При такой схеме возможность регулирования также отсутствует, но при завоздушивании радиатора система функционирует, так как теплоноситель проходит через байпас (перемычку). Установив дополнительно за перемычкой два шаровых крана (на рисунке нет) мы получаем возможность при перекрытом потоке снять/отключить радиатор без останова системы.

Особенности подключения радиаторов в однотрубных системах

Два последних способа монтажа позволяют регулировать поток теплоносителя через радиатор и байпас — в них стоят устройства регулировки температуры радиатора. При таком включении схема уже может быть компенсирована (на каждом отопительном приборе выставляется теплоотдача).

Не менее важным является и тип подключения: боковой, диагональный или нижний. Оперируя этими подключениями можно облегчить/улучшить компенсацию системы.

СКУД: системы контроля и управления доступом

Интересные факты об Алексее

Заключение

Система с естественной циркуляцией не самый лучший по эффективности метод отопления, но иногда – единственно возможный – в тех местностях, где нет электроснабжения. В тех же регионах, где электроэнергия есть, на случай перебоев, схему можно создавать как самотечную, но встраивать при этом насос для штатной работы. Правда и такое решение не самое лучшее: увеличивается объем системы, она становится более инерционной и требует больших затрат на нагрев теплоносителя. Если перебои – исключение из правил, можно обезопасить себя установив резервное электропитание (блок бесперебойного питания и /или генератор). Если же перебои случаются часто – тогда ваш выход – системы с естественной циркуляцией.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
