Выбор и изготовление своими руками ручного насоса для воды

Инструкция по изготовлению

Простейший волновой насос можно собрать из набора, на первый взгляд кажущегося смешным:

• трубка из латуни или нержавейки;
• два горлышка от пластиковых бутылок (с крышечками);
• кусок тонкой технической резины;
• шланг.

Инструкция по изготовлению устройства выглядит следующим образом:

1. В центре каждой крышечки необходимо просверлить отверстие диаметром 10 мм.
2. Из резины вырезаем два клапана, по форме напоминающие лепестки.
3. Лепестки укладываем в крышечки так, чтобы они перекрывали отверстие, а узкая часть была прижата к стенке крышечки. Таким образом, после вкручивания горлышка узкая сторона резинового лепестка будет зажата, а противоположная — свободна. Такая конструкция будет пропускать воду только в одном направлении.
4. Крышечки вставляем в трубку так, чтобы одна из них пропускала воду внутрь, а вторая – выпускала наружу.
5. Остается со стороны выхода закрепить шланг.

Если такое устройство привязать к покачивающемуся на волнах поплавку, то при каждом движении вниз оно будет вбирать в себя некоторую порцию воды, которая будет постепенно продвигаться по шлангу.

Использование энергии солнца

Данный самодельный водяной насос сделать очень легко и просто. Для изготовления подобной конструкции понадобится обычный шланг, выполненный из пластика. Оптимальным вариантом является использование пластикового шланга сечением 2 дюйма.

Монтаж шланга можно произвести двумя способами:

• разложить в виде колец по поверхности;
• подвесить шланг при помощи проволоки, используя для этого несколько вертикальных столбов.

Принцип работы данной конструкции основан на нагревании воды в устройстве солнцем. По мере заполнения шланга вода в нем начнет постепенно нагреваться солнечными лучами и будет подниматься.

Место соединения шланга и бака либо другой какой-либо емкости нужно покрыть специальным материалом, чтобы обеспечить надежную защиту от различных негативных воздействий. Для этого подойдет любой материал со светоотражающей поверхностью.

Насос на солнечной энергии: работает всегда (вариант)

Конструкция данного насоса состоит из специальной решетки, в трубках которой находится пропан-бутан. Решетка соединена с резиновой грушей, опущенной в емкость. В крышке емкости расположены два специальных клапана: первый предназначен для пропуска воздуха внутрь конструкции, второй выпускает его под определенным давлением в воздухопроводную трубу.

Чтобы привести насос в движение, в теплое время года достаточно лишь полить решётку прохладной водой. При этом происходит охлаждение сжиженного пропана-бутана, давление его паров снижается. Это способствует сжатию резиновой груши, и емкость заполняется воздухом. Через определенный промежуток времени солнечные лучи высушат решётку, и она снова нагреется.

Получившиеся при этом пары жидкости раздуют резиновую грушу, в результате этого давление в емкости повышается, и воздух будет выходить через специальный клапан в трубу. Образовавшаяся пробка из воздуха будет играть роль поршня, и погонит воду перед собой к головке душа. Жидкость при этом снова попадает на решетку и охлаждает ее.

Подобная система работает не только в летний период, но и в холодное время года. При этом цикличность немного меняется. Холодный морозный воздух охлаждает решётку конструкции, а нагревание ее происходит за счет воздействия подземных вод. Поэтому, если приусадебный либо дачный участок расположен на берегу какого-либо водоема, совсем необязательно носить воду на полив огорода с помощью ведер. Необходимо сделать насос для перекачивания воды своими руками из подручных материалов. При этом солнечные лучи и течение реки сделают основную работу сами.

Более сложный и трудоемкий процесс – изготовление ветровых конструкций насосов для выкачивания воды. Здесь необходимо проявить максимум смекалки и фантазии. Подобные устройства часто содержат сложные элементы, такие как гибкие приводы, различные формы ветроуловителей и так далее.

Как выбрать ручной насос для скважины?

Одной из целей использования ручных насосов, является экономия средств (как на отсутствии платы за электричество, так и на стоимости самого механизма). Но цена — далеко не единственный критерий выбора «металлического помощника» на приусадебном участке. Что еще имеет значение в момент приобретения ручного насоса?

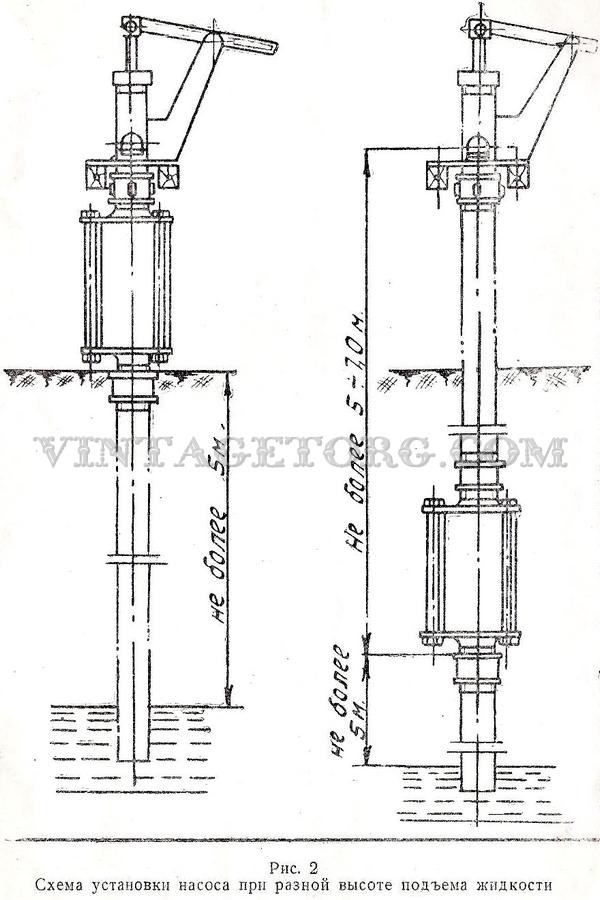

Глубина скважины. Это самый важный фактор выбора. Условно ручные насосы можно разделить на 2 группы:

1. Механизмы, предназначенные для подъема воды с глубины до 6 метров (9 метров, при условии установки обратного клапана на конце водопровода). Из рассмотренных выше типов механизмов — мембранные, крыльчатые, поршневые.
2. Устройства, способные поднимать воду с глубины до 30 метров. Такую задачу решают штанговые насосы.

Диаметр скважины. Бурить скважину рекомендуется диаметром более 4 дюймов. В таком случае можно будет использовать любой насос.

Характер и степень загрязнения жидкости. О предназначении насосов в соответствии с данным критерием уже сказано выше.

Вес и габариты изделия. Данные параметры имеют значение при транспортировке и удобстве монтажа изделия. Вес варьирует от 4 кг до 130 кг.

Цели

Важно, есть ли необходимость стыковки с другими устройствами или механизм должен просто заместить собой «журавль» и «ведро на веревке»

Способ установки. Возможность перемещения с одного места на другое имеет значение, например, если для хозяйственных нужд вода берется из реки, а для питья — из колодца.

Время использования. Есть модели, предназначенные для круглогодичного использования. Если насос нужен только летом, можно использовать недорогие летние варианты (их корпус может быть выполнен из пластика).

Декоративность. Многие модели, выполненные в литом чугунном корпусе, выглядят очень привлекательно. Они способны украсить местность, придать участку индивидуальность, особый шарм. Существуют также декоративные модели, не предназначенные для перекачивания воды.

Насос, собранный из компрессора

Такой насос называется струйным. Похожим устройством белят потолки, только вместо компрессора используют пылесос.

Все, что понадобится – сделать из двух труб диаметром 30 и 10 – 20 мм Т-образную конструкцию, врезав меньшую трубу в большую в любом удобном месте.

Теперь один конец трубы с большим диаметром необходимо присоединить к выходному патрубку компрессора, а второй – направить в резервуар.

Свободный конец малой трубы нужно опустить в воду. За счет падения давления в движущемся потоке воздуха (закон Бернулли) вода будет подниматься из источника и тем же потоком воздуха направляться в резервуар.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

• погружные;
• поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся  в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов  сетчатым фильтром.

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией.  Одним из главных преимуществ данных насосов является  их бесшумная работа.

По отличиям в конструкции, погружные насосы бывают таких типов:

1. Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается  отдельно;
2. Бесштанговые. В таком насосе все элементы собраны  одном корпусе и полностью погружаются под воду.

Благодаря особой продолговатой форме данного аппарата,  возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм.  Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды.  Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы.  В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки.  Одним из главных преимуществ  поверхностных насосов является их мобильность.  Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

1. центробежные;
2. вихревые;
3. винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Помпы с различным приводом

Одна из простых и востребованных конструкций – это насос, изготовленный из помпы с рукоятью. Чтобы изготовить такую конструкцию, вам потребуется старый корпус от глубинного насоса или же металлические трубы различного диаметра. Также вам нужен будет привод, который позволит совершать вращательные движения.

Существуют насосы вибрационного типа. Такие часто можно встретить в продаже. Они недорогие, но для самостоятельного изготовления нужно иметь хотя бы начальные познания в электротехнике. Суть в том, что на сердечнике из металлических пластин наматывается катушка, на которую поступает питание – 220 В/50 Гц. К сердечнику притягивается металлическая пластина, соединенная с мембраной. Частота колебаний такая же, как у переменного тока – 50 Гц. Другими словами, мембрана в секунду совершает 50 движений.

Виды и особенности

Отдельные виды насосов обладают особой конструкцией, которая осуществляет перекачку воды.

Роторные

Как видно из названия устройства, принципом его работы является движение особого механизма – ротора. Он оснащен особыми продольными прорезями. К данному механизму прижимаются тонкие пластины-шаберы. Этот процесс происходит из-за воздействия особой центробежной силы.

Мембранные

Мембранные насосы механического типа отличаются от остальных видов тем, что в основе их работы нет процессов трения. Агрегаты наделены особыми клапанами шарового типа. Данные элементы способствуют регулярному самоочищению конструкции, а также предотвращают заклеивание механизмов.

Глубинные

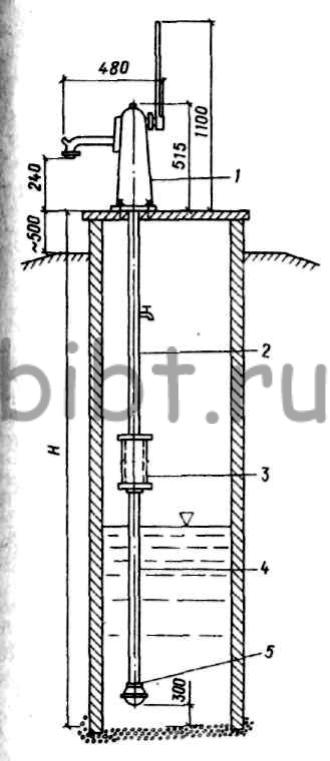

Глубинный насос ручного типа представляет собой корпус стандартного типа с поршнем в центре. Но шток, который способствует работе помпы, соединен с выпускной трубой.

Для бутилированной воды

Существуют особые насосы для бутилированной воды. Его часто используют в бытовой сфере, чтобы выкачивать воду из пластиковых бутылей большого объема. В подобном механизме жидкость поднимается по специальной трубе под действием вакуума, а затем через специальный кран выходит в подставленную емкость.

Сфера применения механического насоса

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Преимуществ ручного насоса

Постараюсь описать самые “жирные” и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека – не качаете руками, вода не льётся;
2. Низкая производительность – всё упереться в ваши физические силы;

Как мини-насос сделать самому

Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже. Для работы понадобятся:

• Моторчик электрический.
• Ручка шариковая.
• Супер клей, лучше быстросохнущий и водостойкий.
• От дезодоранта колпачок.
• Небольшая шестеренка, диаметром примерно, как колпачок.
• Четыре пластмассовых кусочка размером 10 x 10 мм.

Инструкция проведения работ:

• Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
• Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
• Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
• Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.

• Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
• Приклеивается моторчик к верхнему отверстию корпуса.
• На ось моторчика крепится рабочее колесо.
• Вырезается пластиковая панель, диаметр которой такой же как колпачок.
• Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.

Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.

Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В — 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.

Дачный участок и наличие колодца на нём — радость для каждого любителя природы. Особенно если к поселку подведено электричество и есть возможность перекачивать воду для полива из колодца при помощи мощного агрегата.

Но что делать в том случае, если электроэнергии нет совсем или её временно вырубили?! Конечно, носить воду к грядкам можно и просто вёдрами, но это и утомительно, да и просто долго. Особенно если садово-огородные угодья имеют большую площадь.

Предлагаем вашему вниманию вариант решения дилеммы — сборка помпы для воды своими руками. И поверьте, такая водяная машина будет работать хоть и немного медленнее электронасоса, но все же, достаточно продуктивно. Рассмотрим несколько вариантов помп, собранных своими руками.

Стоит ли думать о том, что производство домашнего собственного насоса не выгодно и ни к чему не приведет. Готовы доказать вам обратное, ссылаясь на несколько преимуществ такой работы:

• Во-первых, под рукой у дачника всегда будет иметься устройство для подачи воды из колодца наверх, даже если отключат электроэнергию.
• Немаловажным пунктом является и экономия семейного бюджета. Так, тарифы на свет растут, как на дрожжах, а мощный насос в рабочем состоянии мотает немало кВт. Такие циклы работы насоса даже с целью полива грядок за месяц могут вылиться в кругленькую сумму для среднестатистической семьи.

Использование энергии волн

Подобный вариант наиболее оптимален для участков, которые выходят на берег какого-либо водоема. Для устройства конструкции насоса понадобится бревно длиной около 3 метров и два кола, небольшой обрезок гофрированной трубы из пластика и два клапана.

На бревно необходимо закрепить несколько петель из проволоки, диаметр которой должен быть 6 мм по торцам. Снизу на него нужно закрепить подготовленный обрезок гофротрубы. На трубу предварительно закрепляются клапаны на торцевые отверстия.

Принцип работы подобного насоса основан на действии волн. Волна воды поднимает бревно, при этом длина трубы увеличивается, и жидкость всасывается через нижнее впускное отверстие. Соответственно, когда волна опускает бревно, размер гофротрубки уменьшается, при этом вода выдавливается через специальный верхний клапан. Данный процесс периодически повторяется в зависимости от колебаний волн.

Подобная конструкция позволяет поднимать воду с глубины порядка 25 метров

При производстве данной конструкции немаловажно правильно обработать поплавок с помощью специальных средств для защиты древесины от постоянного воздействия влаги. Оптимальным вариантом будет использование для этих целей обычной олифы

Волновой водяной насос (вариант)

Подобная конструкция поможет значительно упростить и облегчить процесс выкачивания воды из любого водоема. Управление ей не очень сложное.

Изготовление данного устройства можно разделить на несколько этапов.

На первом этапе необходимо заняться подготовкой основного нагнетающего элемента конструкции. Данный элемент представляет собой полый цилиндр в виде гармошки. В процессе сжатия и растяжения будет значительно меняться объем данной детали, при этом создавая необходимое для выкачивания воды давление. В качестве материала для изготовления данного элемента можно воспользоваться обычной автомобильной шиной необходимого диаметра.

• Вторым этапом в изготовлении насоса будет создание специальной «плавучей» площадки. Для этого можно воспользоваться деревянным материалом, размеры которого должны соответствовать размерам камеры, либо обычными пластиковыми бутылками, закрытыми крышками. Выбранный материал следует тщательно зафиксировать при помощи изоленты либо строительного скотча на нижней части камеры.
• Далее на верхней части камеры следует зафиксировать небольшую деревянную доску. Она поможет камере всегда оставаться на плаву.
• После этого необходимо закрепить волновой насос. В дно водоема нужно вбить два столба, к ним жестко прикрепляется верхняя площадка конструкции. Для нижней платформы устройства необходимо предусмотреть специальные петли из проволоки. Это нужно для свободного перемещения воды.

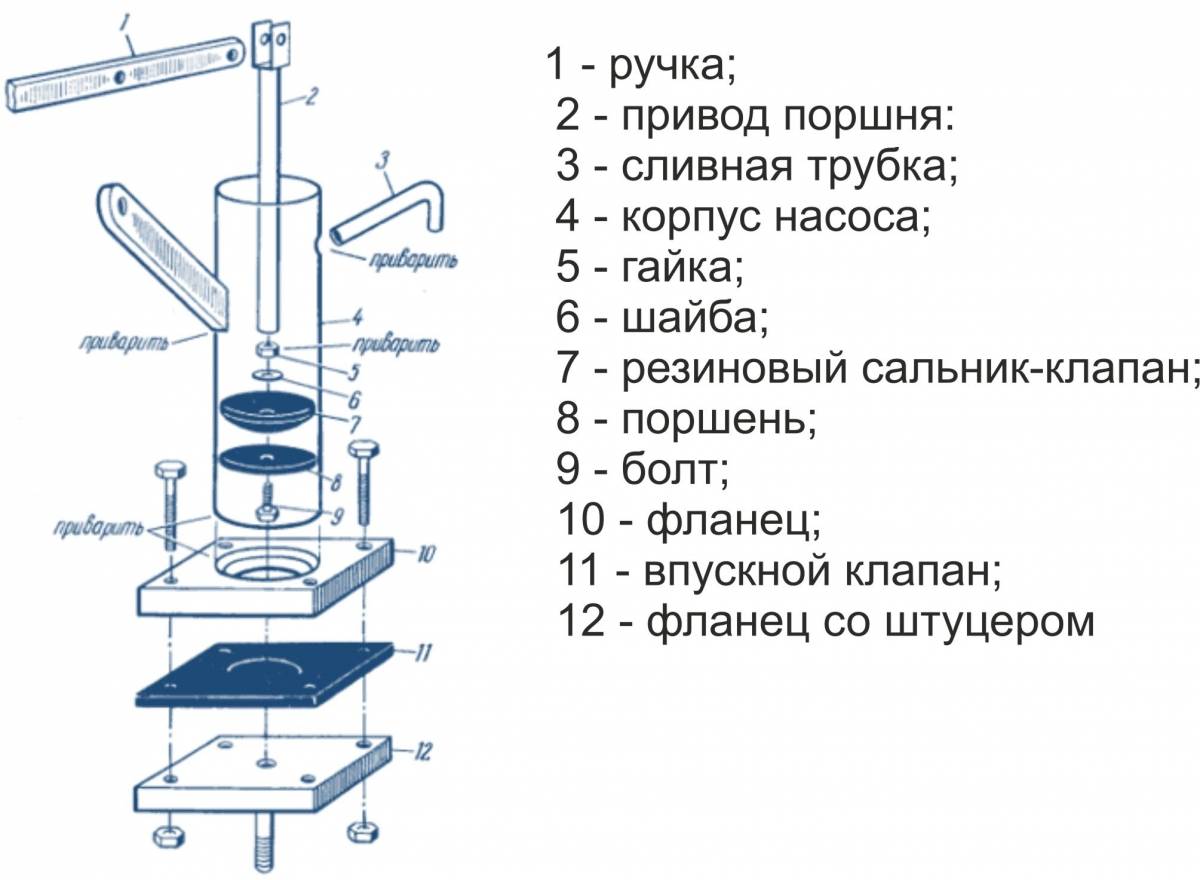

Как сделать собственный насос?

Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.

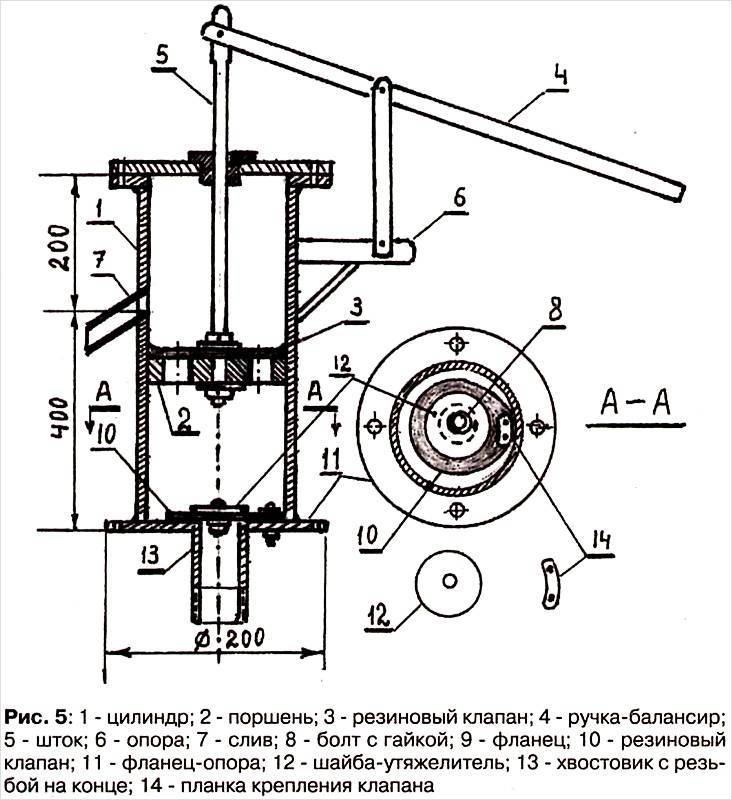

Шаг 1: Изготовление корпуса

Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.

Шаг 2: Сооружение крышек

Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.

Шаг 4: Сборка поршня

Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.

Шаг 5: Установка клапанов

Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.

Шаг 6: Оборудование впускной трубой

Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.

Шаг 7: Монтаж ручки, штока и кронштейна

Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.

Обзор существующих вариантов

Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.

Готовые модели

Среди готовых вариантов популярны несколько моделей.

• Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
• Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
• Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.

Кустарное изготовление: способы

Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.

Первый вариант

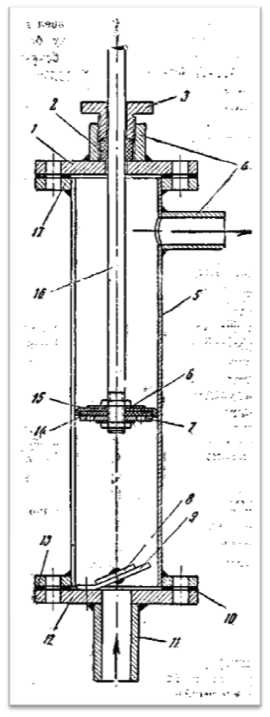

Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.

Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.

Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:

• нижняя крышка;
• два обратных клапана на патрубках;
• прокладка-уплотнитель из резины;
• поршень, закрепленный на штоке;
• крышка круглой формы (для цилиндра);
• рычаг из металла, сопряженный с крышкой;
• соединительные шпильки из металла.

Второй вариант

Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.

Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:

• специальной станиной, чтобы устанавливать насос в грунт;
• патрубком (наверху корпуса);

• сгоном на излив для подачи воды;
• сгоном на забор воды;
• ручкой, с помощью которой перетаскивают конструкцию;
• специальным уплотнителем, расположенным между корпусом и станиной;
• штоком, на который крепится корпус.

Использование солнечной энергии

Такой вид насоса изготовить очень просто. Для этого понадобится обычный пластиковый шланг, который должен иметь сечение 2 дюйма. Его нужно раскинуть кольцами по поверхности, а также можно подвесить на проволоку между двумя столбами.

В том месте, где будет происходить подключение, нужно установить лепестковый обратный клапан. Самым сложным здесь будет его заполнение водой.

После нагревания жидкость начнет подниматься вверх. Дополнительно нужно защитить место перелива отражающим покрытием, в котором шланг идет к водосборнику с небольшим уклоном. Для этого используют алюминиевую фольгу.

Достаточно просто изготовить насос на солнечной батарее

Механизм полива:

• Нагретая вода перемещается по шлангу;
• В районе обратного клапана создается пониженное давление;
• Клапан открывается, и вода начинает поступать в шланг, где продолжает нагреваться.

Такой принцип действия насоса позволяет добывать воду с глубины около восьми метров. Но важным условием для эксплуатации такого механизма является теплая и солнечная погода.

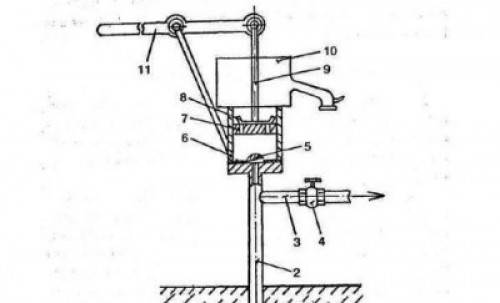

Технология изготовления ручного насоса

Изготовить ручной насос можно из подручных инструментов и материалов

Важно особое внимание уделить изготовлению корпуса, для него можно использовать стальной цилиндр, в качестве которого может выступить металлическая труба, можно применить и старую гильзу, позаимствованную от дизельного мотора. Длина заготовки, которую должна отражать схема насоса, должна быть равна примерно 80 см, тогда как диаметр должен превышать 8 см. Для того чтобы повысить качество проведения работ, нужно проточить внутреннее основание трубы, используя для этого станок

При проведении данных работ нужно постараться избавить поверхность металла от всевозможных неровностей, таким образом вы облегчите усилия, которые будут необходимы для подъема воды

Для того чтобы повысить качество проведения работ, нужно проточить внутреннее основание трубы, используя для этого станок. При проведении данных работ нужно постараться избавить поверхность металла от всевозможных неровностей, таким образом вы облегчите усилия, которые будут необходимы для подъема воды.

Зачем нужна помпа для воды: своими руками создаём корпус для насоса

На дачных участках иногда случаются ситуации, когда выключают электроэнергию. Для того, чтобы у вас была вода постоянно в доме, надо сделать помпу для воды. Это один из главных элементов ручного насоса.

Своими руками можно сделать самодельный ручной и мембранный поршневой насос. Крыльчатый, шиберный, дренажный и ветронасос сложно сделать самостоятельно. Существует и так называемый насос Мушо, который работает на солнечной энергии. Есть и волновой насос, принцип которого заключается в колебании волн.

Чтобы сделать помпы надо взять колбу. Это обычный корпус, в который ставится поршень. Он в свою очередь имеет два отверстия: выходное и входное. Сделайте их, чтобы можно было осуществить подъем воды. Оба отверстия закройте клапанами. Далее делайте рычаг для откачки воды.

Сверху в бочке делаете отверстия, сбоку ещё одно под кран. Крепите шланг. Учтите, что шланг должен быть такой длины, который сможет доставать до зеркала воды внутри колодца.

Конструкция помпы включает:

• Бочка из металла на 150-200 литров;
• Кран для отверстия на выход;
• Шланг для забора воды.

С одной стороны трубу сплющите молотком, а во второй стороне сделайте отверстия для болта. С помощью кронштейнов закрепите рычаг. Когда вы будете ставить помпу, учтите, что под вами может быть система канализации. Уточните заранее эти моменты по чертежам.

Помпу сделать достаточно просто, если под рукой уже будут все необходимые материалы. Следуйте инструкции и тогда вы сможете сделать качественно и без ошибок всю конструкцию помпы.

2 Сфера применения и выбор устройств

Ручные насосы используют для перекачки жидкости различным потребителям. Ее собирают в ведра или подают в емкости, смонтированные в доме, бане, гараже, на участке для полива огорода или теплицы. На собственной даче люди проживают постоянно, сезонно или периодически. Если исходить из этих условий, то для забора воды из источника применяют:

• при постоянном проживании электрические насосы, а ручные — как запасные;
• если на дачу приезжают только в теплое время года, имеется возможность подвести 220 В, то энергозависимое устройство предпочтительнее, а требующее физической силы – второстепенное;
• когда нет электричества, ручная помпа – единственно возможный вариант, чтобы поднять воду из скважины.

Какой насос выбрать, зависит от нескольких факторов:

1. 1. Важнейшую роль играет глубина источника. Если она не больше 10 м, используют поршневые механизмы, расположенные на поверхности. Когда водное зеркало находится на расстоянии свыше 10 м, применяют штанговые устройства.
2. 2. Размер обсадной трубы. Погружной насос войдет не во всякую скважину. Поэтому специалисты рекомендуют бурить диаметром от 100 мм, тогда можно выбрать любой вариант помпы.
3. 3. Способ установки. Одно устройство иногда используют с разными источниками: питьевую воду берут из колодца, для полива – из реки. В таких случаях требуется подумать о мобильности прибора.
4. 4. Время использования. Заводские и самодельные конструкции изготавливают из металла или пластика. Последние годятся только для летнего времени.

С учетом всех перечисленных факторов выбирают наиболее подходящую модель.
