Ремонт теплообменника газовой колонки своими руками

Природа загрязнения газовых колонок

Дальше вы узнаете, как почистить газовую колонку самостоятельно, а пока что разберемся, откуда в принципе берется проблема. Главная причина загрязнения – это конструкция и принцип работы устройства. Прибор применяет для нагрева воды газ, поэтому появления нагара и сажи избежать не выйдет. Также может загрязняться сам элемент розжига – он собирает копоть на фитиле.

Но главные проблемы начинаются тогда, когда в трубах прибора водонагрева образуется толстый слой накипи. Он не дает оборудованию нормально работать, способен вообще вывести установку из строя, забить водопроводную сеть.

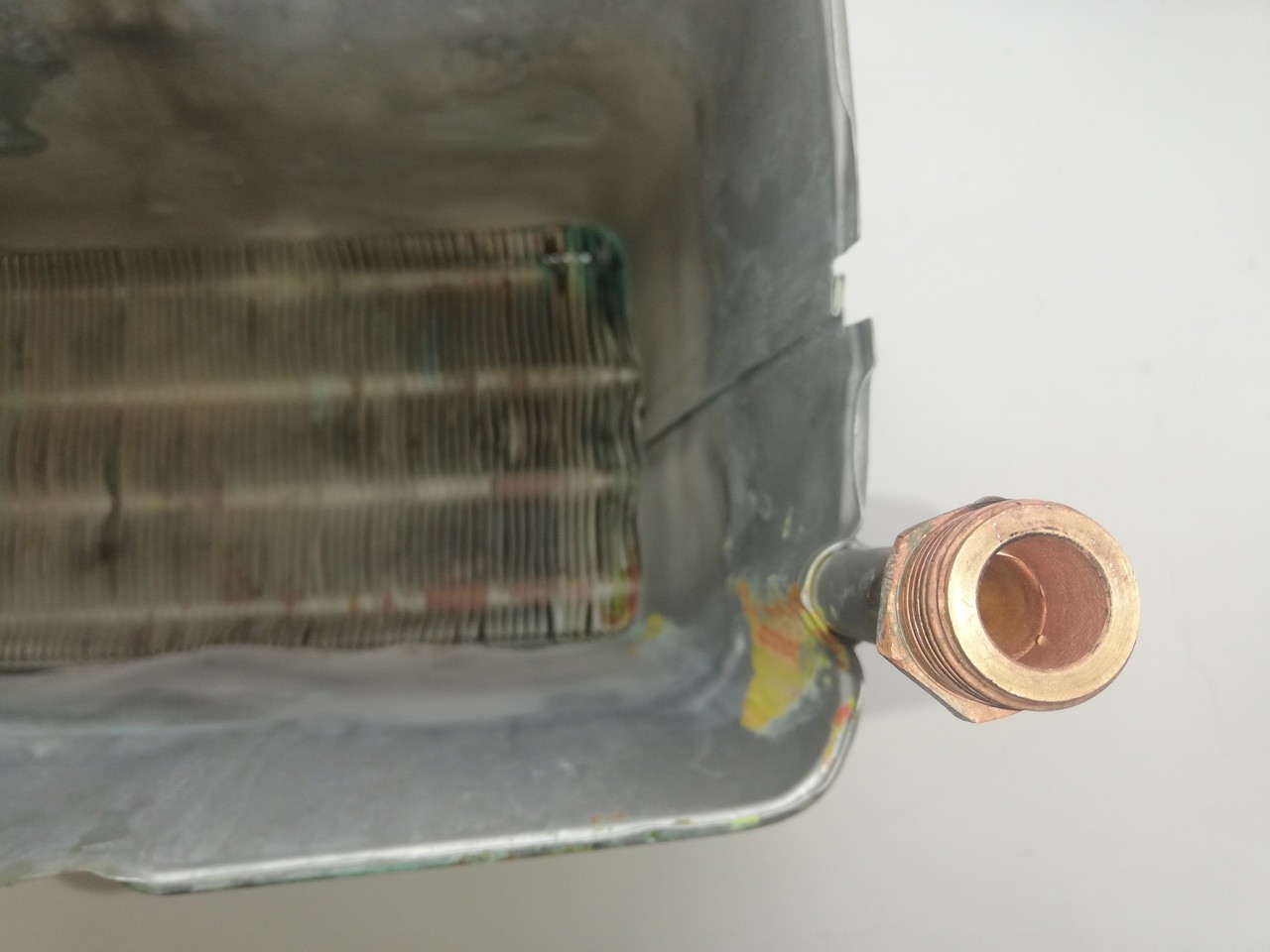

Особенно опасно наличие накипи внутри теплообменника. Теплообменник в водонагревательной колонке представлен набором трубок, которые находятся над горелкой. По ним вода должна протекать без препятствий, иначе нагреваться она будет неравномерно. Любые скопления загрязнений приводят к тому, что работает устройство с перебоями.

Газовая колонка включается с хлопками

Обязательно вовремя меняйте элементы питания в газовой колонке, т. к. если они будут севшими, ваша колонка начнет издавать хлопки во время включения. Также из-за севших батареек колонка может самопроизвольно выключаться.

Эти звуки при включении и во время работы указывают на следующие моменты:

• внутрь системы (в горелку) из-за малого напора газа попало немного воздуха, что породило микровзрыв;
• пламя срывается из-за большого напора газа;
• засор жиклера;
• мала тяга вентиляции;
• разрядились батарейки.

Своими силами вы сможете устранить только неисправности, описанные в двух последних пунктах.

Промывка бойлера без снятия

Есть несколько способов почистить бойлер от накипи. Нельзя сказать какой из них более эффективен – все зависит от качества воды и содержащихся в ней веществ. Может быть вам придется испробовать их все. Также эти способы помогут промыть бойлер косвенного нагрева.

Способ №1 – лимонная кислота

Вам понадобится большое количество лимонной кислоты, из расчета один 20-граммовый пакетик на литр объема бойлера. Например, на 50-литровый водонагреватель понадобится 0,8 кг лимонной кислоты.

Собственно, процедура:

• Разведите лимонную кислоту в пропорции 1 к 3 с водой;
• Получившуюся смесь залейте в бойлер через шланг подачи воды;
• Подключите шланг к водопроводной трубе;
• Включите бойлер и подождите пока он полностью наберется;
• Выставьте максимальную температуру и дождитесь пока вода нагреется;
• Слейте воду.

Способ №2 – уксус

Для очистки потребуется уксус или 70% уксусная эссенция. Если используете обычный 9% уксус, вам понадобится 100 мл на каждый литр объема бойлера.

Если вы используете 70% эссенцию, то нужно 13 мл на каждый литр объема бойлера. Для 50-литрового необходимо взять 650 мл эссенции. Но перед использованием разведите ее в 2-25 литрах обычной воды.

Как почистить бойлер от накипи уксусом:

• Залейте уксус или раствор эссенции через шланг подачи воды;
• Подключите шланг к водопроводу и полностью наполните бойлер;
• Включите его на максимальную температуру;
• Дождитесь пока он полностью нагреется и оставьте так на 30-35 минут;
• Слейте воду.

Способ №3 – пищевая сода

Для очистки водонагревателя от накипи вам понадобится пищевая сода (NaHCO3) в количестве 25 грамм на 1 литр объема бака. Ее нужно полностью развести в воде в соотношении 1 к 12 при температуре не выше 55 градусов. Если сода нагреется больше, она будет разлагаться.

Использование:

• Залейте раствор соды в бойлер через шланг подачи воды;
• Включите водонагреватель, подождите пока он наполнится;
• Выставьте на регуляторе температуру в 55 градусов и дождитесь нагрева воды;
• После того как вода прогрелась оставьте бойлер включенным на час;
• Слейте воду.

Профессиональными средствами

Данный метод менее эффективен по сравнению с механическим, но он проще в применении и не сопряжен с риском поломки элементов. Перед началом работ по удалению накипи рекомендуется снять водонагреватель со стены и очистить внутреннюю поверхность бака. Емкость заполняется специальным раствором с содержанием химического препарата.

Для воды, проходящей по ржавому водопроводу, рекомендуются продукты с включением ортофосфорной кислоты. Специалисты рекомендуют избавление от накипи, разрушающей водонагреватель, при помощи:

• Cillit ZN/I;
• Aipacon;
• AlphaPhos;
• Thermagent Active.

Для оборудования, прослужившего более 2-3 лет, не рекомендуются средства от накипи на основе других кислот.

Очистить внутренность водонагревателя можно с помощью средства на основе ПАВ. Лучшими в этом сегменте считаются Steeltex, Alumtex.

Внимательно читайте инструкцию, как очистить водонагреватель от налета накипи! На упаковке производитель указывает время воздействия раствора!

В большинстве случаев следует приготовить раствор: размешать средство с водой в необходимой концентрации. Открыть на бойлере подачу холодной воды, спустить горячую воду на 2/3. При помощи обратного подключения водонагревателя необходимо залить раствор внутрь бака. Оставить на 5-6 часов, слить через проточный горячий кран.

Механический метод

Когда у вас в руках наконец-то очутился нагревательный элемент, можете оценить, какого качества у вас водопроводная вода. Не ждите, пока он высохнет. Аккуратно снимите влажный слой накипи металлической щёткой.

Если нет такого инструмента в хозяйстве, можно почистить деревянной лопаткой, ножом. После операции по удалению налёта отполируйте ТЭН ещё и наждачной бумагой. Помните, чем чище будет поверхность, тем меньше электроэнергии будет потреблять водонагреватель.

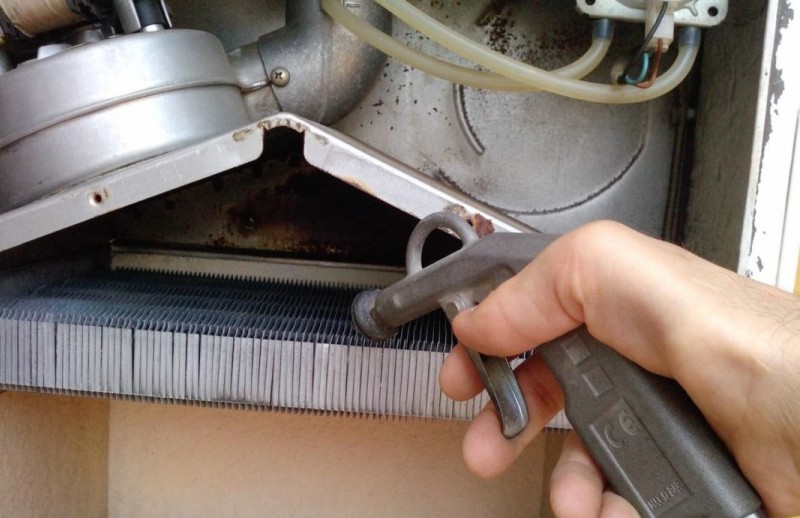

Процесс очищения колонки от копоти

Продукты выгорания топлива с течением времени покрывают нижнюю поверхность радиаторных пластин. Очистку от копоти проводят при площади загрязнений более 30%, в большинстве случаев ее совмещают с удалением накипи.

Для проведения данной операции приготовьте следующий инвентарь:

• разводной сантехнический ключ, рассчитанный на работу с гайками сгонов;
• набор крестообразных и плоских отверток, стамеску;
• пассатижи и плоскогубцы;
• расходные материалы — паронитовые прокладки, льноволокно.

При одинаковом принципе работы газовые установки обладают различными схемами сборки, поэтому santehnikportal.ru рекомендует использовать общие этапы их разборки для извлечения теплообменника:

1. Отключите подачу воды и газа, снимите верхний защитный кожух и ручки, отсоедините от теплообменника подводящий воду патрубок, извлеките фиксирующие защелки и отведите его в сторону.
2. Аналогичным образом поступите с выходным патрубком змеевика, отвинчивая от него гибкую подводку, с обоих отводов извлеките фильтры грубой очистки.
3. Снимите и отведите в бок датчик обратной тяги, от рамы агрегата отвинтите блок газовых горелок и извлеките его наружу.
4. Отщелкните от корпуса колонки фиксирующую пластину и снимите скобки, удерживающие теплообменник, открутите дополнительные винты, закрепляющие корпус змеевика, после чего извлеките его наружу.

Теплообменник несложно очистить от сажи своими руками, применяя один из следующих методов:

1. Поместите змеевик в пластиковый таз с теплой водой и добавьте в нее бытовое средство для мытья посуды или натертое хозяйственное мыло, мягкой губкой протрите маслянистый налет сажи.
2. При одновременной очистке от сажи и накипи в перевернутый теплообменник залейте чистящий раствор и оставьте его в таком положении на несколько часов.
3. Поскольку блок газовых горелок во время демонтажа змеевика снимается, то его также можете почистить, опустив в таз с водой и бытовым средством для мытья посуды и протирая губкой загрязненные участки.

После проведения очистки несколько раз промойте змеевик в теплой воде и тщательно просушите, иначе, попавшая в мелкие каналы запальника и фитилей, жидкость будет препятствовать прохождению газа.

Таким образом, для эффективной работы водонагревателя нужно знать, как почистить газовую колонку от накипи и сажи, и выполнять чистку регулярно. Для очищения змеевика применяются разные химические и бытовые средств для удаления нерастворимых оксидов солей. Все работы можно провести своими руками, но в процессе нужно быть осторожным и четко следовать представленной инструкции.

Видео пример, как можно быстро почистить газовый водонагреватель Аристон:

Принципы чистки

Чтобы почистить колонку от накипи нужно разобраться в особенностях сборки прибора, изучить инструкцию, подготовить чистящий раствор, набор инструментов для снятия винтов и закручивания вентилей.

Для чистки агрегата потребуются:

• набор ключей;
• отвертки;
• резиновый шланг до 1 м;
• комплект паронитовых прокладок;
• воронка;
• народные или химические средства для удаления накипи.

Газовая колонка — это металлический короб, к которому присоединены две трубы – одна поставляет газ, другая – жидкость. Внутри конструкции расположены теплообменник, горелка, жиклеры и прочее.

В первом элементе нагревается вода, которая при запуске фитиля-горелки поступает из водопровода. Продукты сгорания выходят через отверстие вентиляции.

Элементы необходимо очистить по алгоритму:

• теплообменник;
• водопроводный узел;
• жиклеры;
• другие составляющие компоненты.

Процесс устранения накипи не является сложным, главное, в процессе сборки правильно натянуть мембрану, чтобы она пружинила, но не свисала или была туго зафиксирована. При очистке газовой колонки первый раз рекомендуется действовать под контролем специалиста.

Как часто чистить колонку

Обслуживать газовую колонку нужно не менее одного раза в 2–3 месяца, визуально осматривая поверхность деталей. Раз в полгода проводить чистку агрегата с помощью народных средств или бытовой химии.

Нужно ли снимать и разбирать колонку

Чтобы комплексно промыть нагревательное устройство необходимо снять и разобрать его. Открыть корпус, осмотреть фильтр, мембрану, радиатор, очистить с помощью химии или народных методов. Чтобы уменьшить появление накипи, что позволит реже разбирать и чистить всю колонку, можно раз в 2 месяца промывать радиатор без снятия.

Очистка теплообменника без снятия

Для проведения процедуры нужно:

1. Отсоединить трубу подачи воды.
2. На выходной патрубок надеть резиновый шланг.
3. Открыть кран и слить небольшое количество жидкости, не больше литра.
4. Использовать бытовой порошок для очистки ржавчины, предварительно разбавить смесь горячей водой.
5. Залить раствор в трубу тонкой струей. Оставить радиатор в таком состоянии на 2 часа.
6. Открыть кран, слить содержимое, промыть конструкцию.

Для проверки рекомендуется использовать полоски гофрированной бумаги (шевелятся или нет). А вот огонь зажигалки или свечи может быть опасным, тем более если имеются проблемы с утечкой горючего.

Принцип действия проточного водонагревателя

Газовая колонка – это относительно несложное приспособление для подогрева воды. Сверху расположен теплообменник, подключенный к водопроводной системе. Под ним имеется горелка, которая присоединена к газовой трубе.

Во всех современных моделях розжиг горелки автоматизирован, вручную разжигают только очень старые или неисправные модели. Последние лучше отремонтировать, чтобы не рисковать здоровьем домашних и целостностью имущества.

Конструкция скрыта защитным кожухом, на передней панели которого обычно расположен блок управления. Он регулирует максимальную температуру нагрева воды, количество газа и другие показатели работы прибора. Сверху имеется колпак и дымоходная труба, по которой удаляют продукты горения.

Когда в доме открывают воду, горелка автоматически включается, газ прогревает воду до необходимой температуры. Авторозжиг настроен таким образом, чтобы колонка включалась только при достаточно высоком напоре воды в системе. Еще один важный показатель – наличие хорошей тяги.

Перед началом работ по очистке бытовой газовой колонки нужно познакомиться с устройством прибора, чтобы правильно его разобрать

Рекомендуем: Как правильно чистить унитаз. Эффективные народные средства, чтобы чистить унитаз

Процесс нагревания воды сопровождается выпадением жесткого осадка, который постепенно накапливается внутри теплообменника. Трубки забиваются отложениями, в результате качество нагрева ухудшается, работа проточного водонагревателя становится недостаточно эффективной.

Регулярная очистка колонки поможет избежать подобных проблем. Помимо накипи внутри прибора могут собираться и другие загрязнения, все зависит от качества воды.

Бытовая газовая колонка устроена не особенно сложно: вода движется по трубе теплообменника, ее подогревает горелка, розжиг включается автоматически

О том, что колонку пора почистить, говорят следующие признаки:

• напор из крана с горячей водой значительно слабее, чем струя из холодного крана;
• напор хороший, но почти сразу после включения колонка гаснет;
• устройство вообще перестало включаться независимо от напора;
• наблюдается недостаточный прогрев потока по сравнению с прежним состоянием;
• вода нагревается до нужной температуры, но слишком медленно.

Некоторые неисправности могут наблюдаться также и при поломке запорного крана, который установлен на входе в колонку. Не помешает сначала проверить его, и лишь после этого приступать к очистке.

Чистим запальник

Свидетельства загрязнения запальной трубки: пламя запала самопроизвольно затухает; слабый язычок пламени поднимается вверх без смещения к горелке из-за недостаточного давления газа (если ослабло давление магистрального или баллонного газа, то запальник не причем).

Чистка запальника позволит стабилизировать поджег, предотвратить хлопки и образование копоти на решетках теплообменника

Необходимые инструменты: плоская (минусовая) отвертка или тонкие плоскогубцы с загнутыми «губами» (утконосы)

Снимать запальную трубку следует достаточно осторожно, не продавливая рубашку теплообменника

Порядок демонтажа запальника водонагревателя:

• Верхний конец. Нужно вытянуть вверх скобу, удерживающую развальцованный край запальной трубки на торце горелки. Слегка разожмите скобу, затем сместите вверх плоскогубцами-утконосами или подденьте отверткой до полного извлечения;
• Нижний конец. Необходимо отжать края скобы, фиксирующей запальник;
• Извлечение запальника. Освободив концы трубки, остается приподнять ее вверх и снять движением «на себя».

Для прочистки полости запальной трубки потребуется отрезок не слишком жесткой проволоки, на которой зажимается кусочек безворсовой ткани (к примеру, салфетки из микрофибры). Протягиваем самодельный «ершик» внутри трубки, после слегка постукиваем ей и продуваем.

Трубка запальника выполнена из алюминия, ее достаточно просто помять

Поэтому чистку, а особенно простукивание нужно производить осторожно, без излишней нагрузки. Необходимо также почистить пружинку из вольфрама, имеющуюся с нижней стороны трубки

Это обеспечит быстрый поджег от пьезоэлемента. Наконец, требуется очистить от нагара форсунку в нижней точке подключения запальной трубки и электрод, расположенный перед верхним выводом трубки. Их следует протереть микрофиброй или иной безворсовой тканью

Необходимо также почистить пружинку из вольфрама, имеющуюся с нижней стороны трубки. Это обеспечит быстрый поджег от пьезоэлемента. Наконец, требуется очистить от нагара форсунку в нижней точке подключения запальной трубки и электрод, расположенный перед верхним выводом трубки. Их следует протереть микрофиброй или иной безворсовой тканью.

Установка в колонку прочищенного запальника выполняется в порядке, обратном демонтажу. Если чистка выполнена эффективно, то пламени от зажженной запальной трубки видно почти не будет.

Поиск неисправности в электрической системе

Если не греется электрический полотенцесушитель, то для определения неисправности вам потребуется:

При неисправности полотенцесушителя проверьте подачу электропитания и фазу ТЭНа.

• измерительный прибор, тестер;
• индикаторная отвертка, указатель напряжения.

Прежде чем утверждать о неисправности обогревательного элемента необходимо проверить цепь подачи напряжения питания 220 В. Для этого при помощи индикатора проверяем наличие фазы на ТЭНе. Наличие фазного напряжения не всегда говорит о правильной подаче напряжения, так как может быть обрыв нулевого проводника (отсутствие «нуля»). Обрыв нулевого проводника может привести к частичной работе обогревательного элемента. В этом случае полотенцесушитель греет, но недостаточно хорошо. Более точно проверить наличие напряжения питания можно при помощи тестера, измерив напряжения сети. Не забудьте перед проведением измерений провести настройку прибора. Параметр измерения напряжение по переменному току, предел измерения выше 250 В. Если выяснилось, что напряжение питания 220 В присутствует принимаемся к проверке самого полотенцесушителя.

Для проверки отключаем обогреватель от сети и при помощи омметра измеряем сопротивление ТЭНа. Сопротивление должно соответствовать значению в несколько Ом. Одновременно с прозвонкой ТЭНа проверяем его замыкание на корпус. Отсутствие сопротивления в несколько Ом указывает на неисправность электронагревателя и его следует менять.

При работе с электричеством соблюдайте требования техники безопасности и используйте инструменты с изолированными рукоятками.

Как снять кожух водонагревателя Bosch

Декоративно-защитный корпус колонки снять просто:

• нужно открепить круглые регулировочные ручки, потянув их на себя;
• перевести прямоугольную ручку регулировки газа к полости корпуса (положение «поджег»). Отметим, что такая ручка имеется не у каждой модели водонагревателя «Бош»;
• выкрутить крестовой отверткой два самореза, фиксирующих кожух на каркасе колонки. Они находятся внизу, по бокам прибора.

Остается двумя руками аккуратно выдвинуть нижнюю часть кожуха водонагревателя на себя. Затем приподнять вверх, полностью снять и отставить в сторону. Теперь можно визуально оценить загрязненность прибора, определить масштаб очистных работ.

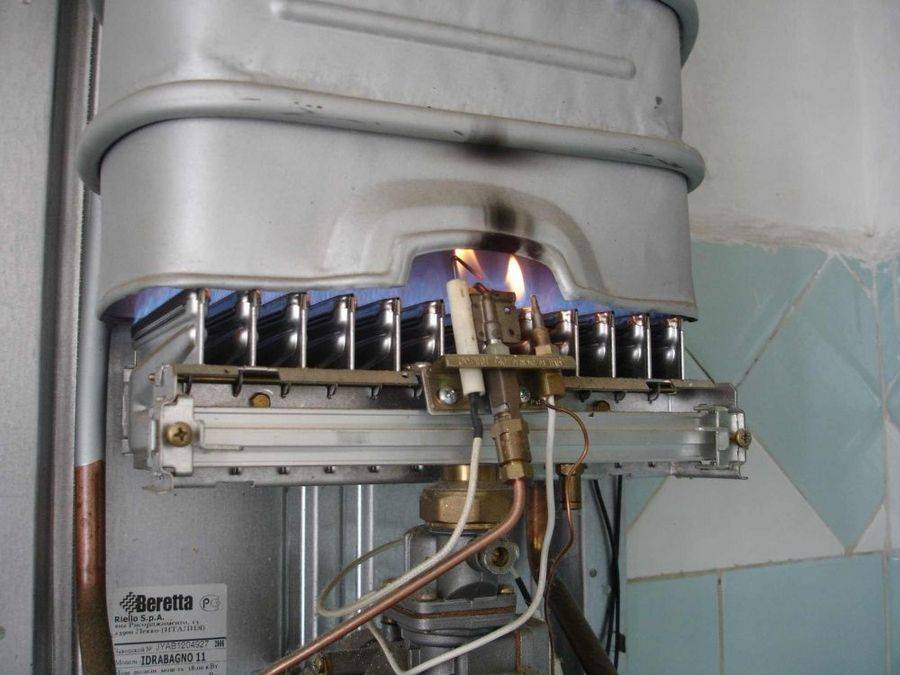

Как почистить газовую колонку в домашних условиях. Почему появляется копоть

Уход за колонкой предполагает в первую очередь чистку от сажи. Выполнить процедуру можно самому, используя средство для чистки и следуя простым правилам, или обратиться к специалистам. Забитые отверстия жиклеров легко пробить металлической щеткой либо тонкой проволокой.

Чистки колонки нужны регулярно – по отзывам, форсунки в большинстве моделей засоряются быстро, запальник тоже требует регулярного обслуживания. Регулярная чистка запальника газовой колонки Bosch и других марок позволит избежать дорогостоящего ремонта в будущем, поскольку данная процедура продлевает срок службы узла.

Каждый владелец оборудования должен знать, как почистить горелку в газовой колонке, поскольку проблемы с запальниками возникают в моделях. Но если прибор гаснет постоянно, по непонятным причинам, ничего не помогает, лучше будет обратиться в сервис .

Копоть может появляться по причине протечек в трубке подачи газа. При минимальном выделении газовых масс запаха практически не будет, и пользователь ничего не поймет. Проверить систему можно так – нанести на участки соединения труб кисточкой мыльный раствор, включить колонку и посмотреть, как ведет себя мало. Если появятся пузырьки, проблема есть. Варианты, как почистить газовую колонку в домашних условиях тут не помогут – звоните газовщику.

Следующая потенциально проблемная зона – забившийся радиатор. Он часто становится причиной повышенного скопления копоти. Как прочистить радиатор колонки проще всего – пылесосом, подойдет любая модель.

Перекройте подачу газа, снимите с колонки кожух, удалите сажу. Если все равно не помогло, проверьте тягу, перекрыв газ и поднеся зажигалку или свечу. В норме пламя должно отклониться или потухнуть. Если свеча горит, как ни в чем ни бывало, дымоходу нужна прочистка. Когда в аппарате идет вентилятор принудительной тяги, такие проблемы не возникают в принципе.

Как устранить течь

Что можно сделать в домашних условиях, чтобы восстановить подачу?

Борьба с засором

Устранить засор в трубах поможет обратный ток воды. Если ваш смеситель можно установить в третье положение, тогда сделайте так:

• Снимите заглушку и подставьте под корпус емкость для сбора воды.
• Установите смеситель в третье положение.
• Открутите оба крана. Поток начнет движение в обратном направлении и, возможно, вытолкнет мусор. В этот момент из колонки польется вода.

Удаление накипи

Мы уже писали об эффективных средствах и их применении. Напомним, что не рекомендуется использовать специальные вещества от накипи, они разъедают стенки медных труб теплообменника. В результате на неровностях образуется еще больше накипи.

Для промывки труб радиатора также можно использовать лимонную кислоту.

Если засор проник в детали смесителя, а напор упал, тогда нужно его прочистить. Разберите устройство и промойте проточной водой резиновый шланг, фильтр и другие детали.

Фильтр устанавливается на входе в водяной узел котла. Задерживая мусор, он не позволяет забиваться системе. Чтобы очистить деталь, нужно:

• Перекрыть подачу газа и воды.
• Отсоединить трубу или гибкий шланг, который ведет к узлу.
• Достать фильтр и промыть под потоком воды.
• При сильных загрязнениях можно использовать жесткую щетку, а также оставить отмокать деталь в растворе лимонной кислоты.

При дефекте замените фильтр новой деталью.

Обнаружив причину возникновения течи, можно приступать к ее устранению. Дальнейшие наши действия будут зависеть от того, какая часть газовой колонки является источником протечки.

О том, что в радиаторе имеется трещина или пробоина, сигнализирует наличие зеленых пятен на этой детали. Порядок работы по устранению протечки в радиаторе будет следующим:

• Перекрываем водопроводные трубы, чтобы в колонку не поступала вода. Отсоединяем от колонки шланги подачи воды. Сливаем из радиатора остатки воды. Чтобы удалить жидкость из змеевика, используем пылесос или насос.
• Вооружившись наждачкой, зачищаем поврежденные участки. Затем обрабатываем эти места обезжиривающим раствором и вытираем насухо.
• Берем паяльник с припоем, который можно использовать при температуре выше 180 градусов (мощность паяльника должна быть не меньше 100 Вт). Измельчаем кусочек канифоли или растираем в порошок пилюлю аспирина. Посыпаем этим составом рабочую поверхность.
• Нагрев паяльник до нужной температуры, наращиваем припой на высоту примерно 0.2 см.
• Повторяем данную процедуру для каждого сквозного повреждения.

Александр Герасимов в своём видеоролике покажет и расскажет как правильно запаять радиатор газовой колонки самостоятельно.

Обратите внимание на то, в какой трубе образовалась течь: по левой трубе обычно подается вода для нагрева, а по правой – газ. Как правило, вода начинает подтекать из трубы, если износилась уплотнительная прокладка

Поменять эту запчасть очень легко

Поменять эту запчасть очень легко.

1. Первое, что нужно сделать – это заблокировать подачу воды.
2. Затем разбираем соединение, в котором обнаружена неполадка (используем для этой цели обычный гаечный ключ). Извлекаем износившуюся прокладку.
3. Соединительные элементы очищаем от загрязнений и обезжириваем.
4. Если повреждена резьба на гайке-«американке», ее следует заменить.
5. Затем устанавливаем новую резиновую прокладку и собираем соединение.

Протечка в трубках

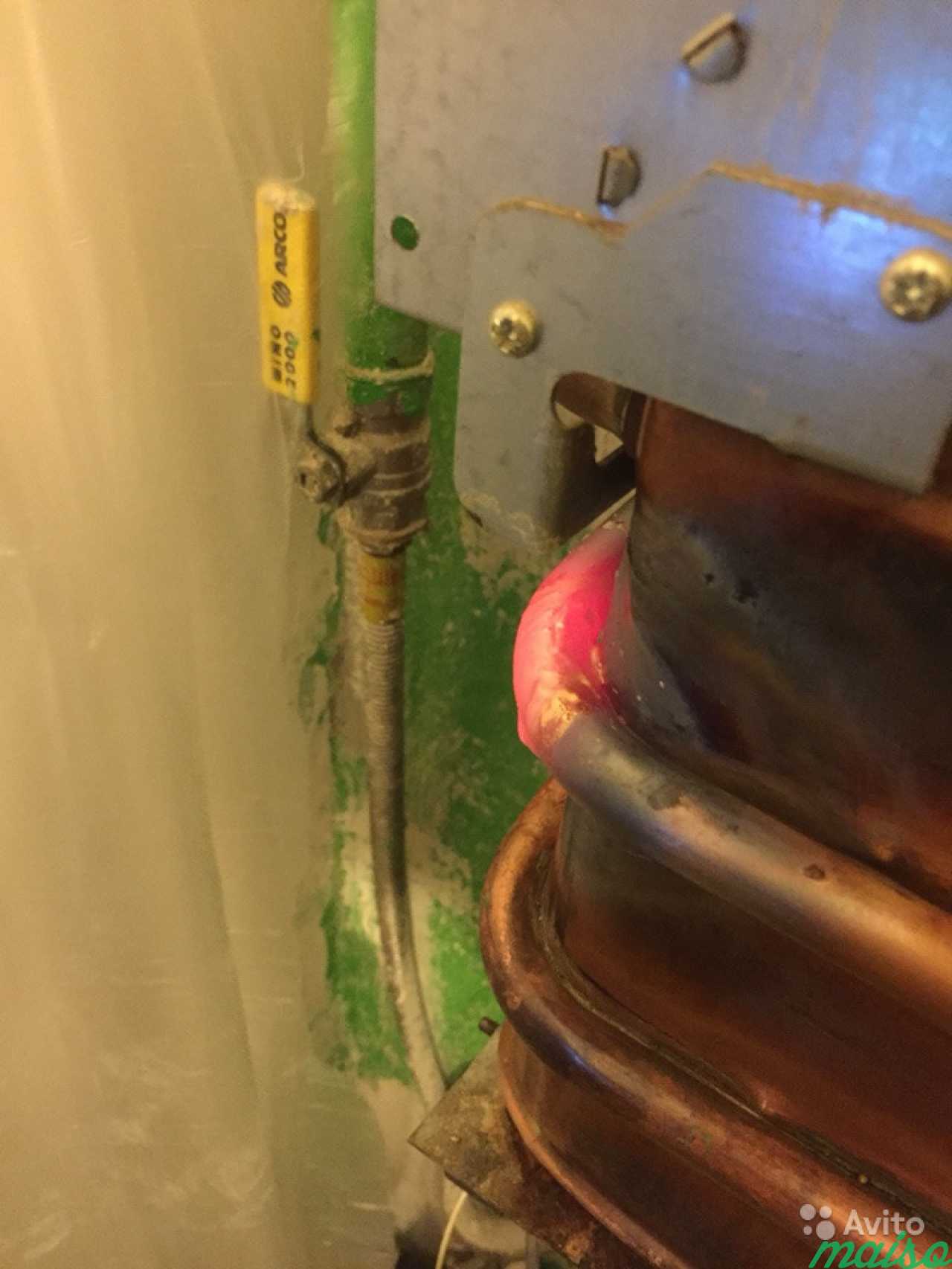

Иногда протечка обнаруживается не в соединении трубок, а непосредственно в них самих. Специалисты советуют при обнаружении трещин и небольших пробоин в трубках использовать тот же способ, что и для устранения течи в радиаторе, то есть, паять. Однако при отсутствии должного ухода, не всегда удается вовремя обнаружить повреждение. Если вы спохватились слишком поздно, и трубка успела прогнить так, что не подлежит ремонту, придется ее заменить.

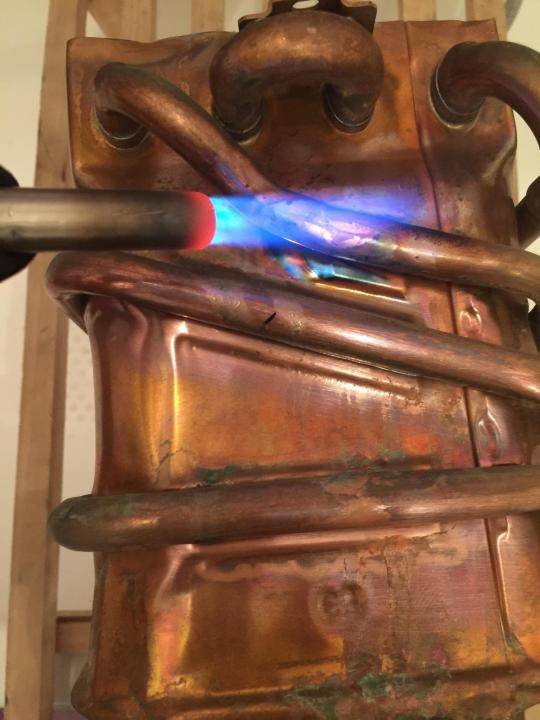

Как правильно запаять трубку, не испортив её и продлив срок службы газовой колонке, можно посмотреть в видеоролике Владимира Пекаря, которое представлено ниже.

Чистка с полной разборкой

Не бойтесь разбирать водонагревательную установку, процедура не настолько сложна. Инструмент потребуется самый обычный – отвертки, пассатижи, стандартные гаечные ключи.

Что нужно сделать перед началом работ:

1. Закройте краны трубопроводов холодной воды, ГВС и подачи газа. Турбированную колонку отключите от розетки.
2. Подставив емкость, открутите накидные гайки (американки) на подключении водопроводных труб. Отсоедините подводки от агрегата, не потеряв резиновые прокладки.
3. Для удобства рекомендуется снять газовую колонку со стены. Нелегко разбирать и чистить агрегат, подвешенный слишком высоко либо установленный в узкой нише.
4. Чтобы демонтировать водонагреватель, отключите газовую магистраль и патрубок дымохода. Снимите агрегат с крюков.

Уложите водогрейную колонку на горизонтальную поверхность и переходите к дальнейшим работам, чей порядок изложен в нашей инструкции.

Как снять теплообменник и горелку колонки?

Последовательность разборки мы покажем на примере дешевого китайского водонагревателя Novatek.

Представляем пошаговую инструкцию с фото:

Снимите рукоятки управления, установленные на передней панели. Выверните 2 самореза (или 2 пластиковых клипсы) и демонтируйте кожух аппарата.

Следующий шаг – снятие дымосборника. Для этого отключите провода от датчика тяги и открутите шурупы, удерживающие короб диффузора.

Отключите трубку теплообменника от водяного узла, разобрав соединение с накидной гайкой. Второй патрубок нужно освободить от стопорной шайбы, прижатой 2 саморезами.

Отсоедините горелку от газового клапана, открутив 2 винта на фланце. Отодвинув радиатор кверху, аккуратно извлеките горелочное устройство (движение на себя) и отодвиньте в сторону.

Вывинтите все саморезы, соединяющие теплообменник с задней панелью водогрейной установки.

Полностью вытащите радиатор и снимите горелку, отсоединив провода вместе с запальными электродами.

Разборка газовых колонок других производителей может отличаться, но не принципиально. Порядок работ остается неизменным.

Перечислим отдельные важные моменты:

• в бездымоходной турбоколонке придется демонтировать вентилятор;
• в агрегатах итальянских брендов Ariston (Аристон) и некоторых других трубы соединяются не гайками, а самозажимными хомутами;

если водонагреватель оснащен запальником, то перед снятием горелки необходимо отсоединить газовую трубку, подключенную к фитилю.

Важно! Не потеряйте резиновые или другие прокладки, обнаруженные в ходе разборки. Перед сборкой и установкой колонки эти уплотнения желательно заменить на новые

Процедура промывки

Данная операция очень проста по сравнению с разборкой — чистка газовой колонки начинается с погружения теплообменника в емкость с моющей жидкостью.

Порядок действий таков:

1. Возьмите ведро или глубокий таз, налейте воды и приготовьте чистящий раствор согласно рецепту на упаковке. Концентрация лимонной кислоты – 50—70 грамм на 1 л жидкости.
2. Погрузите в емкость теплообменник радиатором вниз, а патрубками кверху.
3. Пользуясь лейкой, наполните змеевик моющим средством. Периодически промывайте его, заливая новый раствор.
4. Промывайте теплообменник до тех пор, пока из трубок не пойдет чистая жидкость без хлопьев накипи. Затем пропустите через змеевик воду из крана, чтобы удалить остатки средства и примесей.

Снятую горелку можно вычистить снаружи и продуть либо промыть раствором лимонной кислоты (не больше 50 грамм на литр воды). В конце элемент прополощите проточной водой, обдуйте сжатым воздухом и хорошенько просушите.

Не обойдите вниманием другие детали газовой колонки – сетчатый фильтр, дымосборник и камеру сгорания, удалите с них сажу и другие загрязнения. После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя

После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя.

Важно добиться плотности соединений: при установке старых прокладок обрабатывайте их высокотемпературным герметиком. Стыки проверяйте на герметичность водопроводным давлением (4—6 Бар)

Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар

Для справки. Длительность промывания зависит от толщины слоя накипи внутри теплообменника колонки и составляет от 2—3 часов (профилактика) до 2 суток.

Распространенные причины течи

Чтобы понять, что делать, если потек полотенцесушитель, необходимо выявить место повреждения и причину нарушения герметичности конструкции. Работа старых приборов нередко ухудшается в результате износа, вызванного длительной эксплуатацией или коррозией. Недавно установленные устройства часто начинают подтекать вследствие заводского брака или неправильного монтажа.

Коррозия корпуса

Корпус змеевиков изготавливают из металлов, устойчивых к окислению. Однако при прохождении по прибору жидкости, насыщенной кислородом, со временем очаги коррозии могут появляться в местах спайки отдельных элементов. Повышают риск возникновения дефектов следующие факторы:

• гидравлические удары;
• низкое качество воды.

Верхнее защитное покрытие часто повреждается во время монтажа. В области царапин формируются очаги коррозии. Увеличивают риск появления ржавчины блуждающие токи в системе водоснабжения и отопления. Они возникают при ненадлежащем заземлении.

Износ запирающих прокладок

Прокладки изготавливают из плотной резины. Качественные элементы более износостойкие. Дешевые — быстро разрушаются под действием высоких температур, влажности, примесей солей и других веществ, содержащихся в воде. В комплекте с прибором часто идут силиконовые прокладки. Они менее устойчивы к влиянию различных факторов, поэтому течь может появиться уже через короткий период эксплуатации.

Детали устанавливаются в местах соединения труб. При разрушении резины в областях фиксации гаек будут возникать очаги разгерметизации.

Заводской брак

Популярность приобрели устройства необычной формы. Они отличаются декоративностью. Однако такие конструкции имеют ряд недостатков, создающих условия для появления протечек. Такие полотенцесушители изготавливаются путем сварки ряда отдельных элементов. Сверху они покрываются антикоррозийным составом. При этом способе производства повышается риск заводского брака. Каждое место стыка труб является потенциальным очагом образования неисправности.

При первичной установке недостаточно пропаянные швы, покрытые декоративным слоем, могут не протекать. Однако при малейшем перепаде давления возникнет прорыв. Грубые нарушения технологии производства приводят к тому, что из ослабленного места начинает капать вода сразу после монтажа.

Проблемы с креплением накидной гайки

Фиксация труб горячего водоснабжения или отопления с полотенцесушителем выполняется за счет специальной накидной гайки. Под действием перепада температур она может ослабевать. Появление влаги в месте соединения вызывается и усадкой пакли или другого уплотнителя, использовавшегося при монтаже прибора. Подтекание в области накидной гайки может возникать также вследствие износа герметика. Этот материал со временем высыхает и разрушается, что приводит к появлению влаги под резьбой.

Основные признаки засорения

Как правило, поломки дают о себе знать достаточно быстро. Некоторые признаки явные, другие косвенные.

Можно почистить газовую колонку собственными руками, если вызов представителя поставляющей газ службы необязателен.

Рассмотрим главные сигналы:

Сбои в работе или вовсе не включается. Наличие стабильного напора воды и подачи газа к колонке здесь ключевой фактор оценки

Если все нормально, но колонка периодически тухнет в процессе работы или не включается вовсе, стоит обратить внимание на зажигательный элемент. Здесь может накапливаться гарь, устранить которую получится только чисткой.
Защита от перегрева активируется сама собой

Чтобы не допустить чрезмерного перегрева колонки, устройство оборудуется специальным датчиком. Именно он и отключает оборудование, дает сигнал о неисправности. В преимущественном большинстве случае, ситуацию исправляет чистка труб от отложений накипи.
Снижение продуктивности. Проявляется в понижении скорости нагрева воды, уменьшении напора ее выдачи. Проблема может крыться в теплообменнике, засоренном накипью. Удаление отложений на стенках труб исправляет неисправность.

Есть разные способы удаления нагара и прочих продуктов горения с важных рабочих органов проточного водонагревателя.

Промыть газовую колонку в домашних условиях можно и нужно, ведь засоры являются главной причиной выхода ее из строя. Процесс носит периодический, но обязательный характер. Чем и как это сделать дальше.

Во всех современных моделях розжиг горелки автоматизирован, вручную разжигают только очень старые или неисправные модели.

Как устроен теплообменник

Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива. Чаще всего блок бывает стальной или медный. Сколько весит устройство? Медный прибор — от 3 до 3,5 кг. Стальной аппарат намного тяжелее, по этой причине он обладает более низким КПД.

Особенности стального изделия:

• Более низкая стоимость по сравнению с медным.
• Благодаря пластичности материала нагрев не наносит вреда поверхности.
• Отличается стойкостью к коррозии.

Медный прибор:

• Обладает высоким КПД, быстрым нагревом.
• Изделия, которые содержат дополнительные примеси, стоят дешевле.
• Стойкость к коррозии.
• Небольшой вес, если это чистая медь.

Стараясь удешевить производство, фирмы-изготовители добавляют в медь примеси. Из-за этого радиатор нагревается неравномерно, что приводит к прогоранию отдельных частей. Некоторые покрывают поверхность жароустойчивой краской, но это приносит мало результатов. Срок службы не превышает 2-3 лет.

Медь более стойко противостоит коррозии, чем сталь. Большинство производителей не указывают, сколько меди уходит на производство изделия, убеждая, что теплообменник выполнен из толстого слоя.

Сколько стоит замена радиатора газового котла? Если учитывать покупку нового прибора, доставку и монтаж, то дешевле будет отремонтировать теплообменник.

Выводы и полезное видео по теме

Часто проблему течи теплообменника газовых колонок устраняют при помощи пайки трубок. Однако не у каждого в доме будет нужный инструмент и материалы. Есть альтернативный способ решения проблемы – без пайки. Как это сделать, смотрите в следующем видео:

Устранение течи водонагревателя любой марки не является сложной процедурой – все работы можно выполнить самостоятельно, имея в доме стандартный набор инструментов. Для этого не обязательно обладать специальными навыками и знаниями, а достаточно использовать приведенную выше инструкцию и не забывать при этом о правилах безопасности при использовании газового оборудования.

А если в процессе проведения ремонта своими руками вы обнаружили утечку газа, следует незамедлительно вызвать газовщиков.

Хотите рассказать о собственном опыте устранения течи газовой колонки? Или у вас есть собственное мнение по поводу целесообразности самостоятельного поиска причины, вызвавшей протекание, и дальнейшего ремонта своими силами? Выражайте свое мнение, делитесь опытом, участвуйте в обсуждениях – форма комментариев расположена ниже.
