Ремонт старой советской газовой колонки

Чем турбированная колонка отличается от обычной

Важное отличие газовой колонки нового типа — закрытая камера сгорания, куда уличный воздух принудительно нагнетается вентилятором или втягивается дымососом. Отсюда названия бытового прибора – турбированная, наддувная, бездымоходная

В атмосферных проточных нагревателях воздух поступает к горелке прямо из помещения естественным путем, через открытый нижний проем.

Двустенную трубу можно установить и вертикально, принцип работы останется неизменным

Оснащенный закрытой камерой газовый нагреватель воды имеет и другие особенности:

• воздух для сгорания газа всасывается вентилятором с улицы посредством двустенного (иначе – двухконтурного) коаксиального дымохода, сквозь него же выходят наружу продукты горения;
• устройством проточного водонагревателя предусматривается применение многоступенчатых и модуляционных горелок, способных менять мощность и интенсивность нагрева;
• нет постоянно горящего запальника, кнопки пъезорозжига или батареек;
• турбо — нагреватель функционирует в автоматическом режиме начиная от розжига и заканчивая отключением;
• расходом воздуха и топлива управляет электронный блок (контроллер), выбирая их оптимальное соотношение и подходящий режим нагрева;
• турбированные газовые колонки питаются от электрической сети.

Пример установки водонагревателя с заделкой всех коммуникаций в стену, труб и электрических проводов не видно

Принцип действия гидрогенератора, стоящего на входе холодной воды в турбоколонку Благодаря перечисленным особенностям подобных агрегатов, в них реализовано множество функций, повышающих комфорт и безопасность при эксплуатации. О них будет сказано далее.

Газовая колонка не зажигается

1. Несрабатывание водонагревателя может произойти по многим причинам. Мы перечислим наиболее вероятные из них:
2. Самая простая причина данной неприятности – отсутствие нормальной тяги в дымоходе. Если дымоход засорен и в нем отсутсвует «тяга» то колонка может не зажечься.
3. Для проверки неисправности можно поднести к дымоходу кусок газеты, салфетку или зажженную спичку. Если они трепещут, то тяга в порядке. В противном случае вам будет нужно прочищать дымоход.
4. Если устройство (только в агрегатах с автоподжигом от батареек или электрической сети) не зажигается, то всему виной разрядка элементов питания или неисправность проводов, блока запальника. Устраняется вставкой батарей или проверкой системы электроподжига.

Несрабатывание системы запальника может произойти от плохого напора воды. Откройте любой кран с холодной водой и проверьте напор, если он слабый, то можно позвонить в ЖЭК и узнать в чем проблема.

Если колонка не зажигается при подаче воды или включается только при очень большом напоре, то проблема скорее всего в мембране, которая из-за износа плохо реагирует на проходящую в ней воду. В таком случае ее необходимо заменить.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги

Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках. Из упаковки достается небольшое количество холодной сварки

Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Как спрятать газовую колонку и водонагреватель

Летом у всей страны появляется новая тема для разговоров: где, на сколько и как неудачно в такую жару отключили горячую воду. Не поддерживают разговор только счастливчики, у которых кухни с газовой колонкой или ванная с бойлером.

Но у них другая проблема: маскировки. Ведь ни кухню, ни ванную комнату бойлеры с колонками особо не украшают. Появляются новые вопросы: как разместить газовую колонку на маленькой кухне, можно ли её спрятать законно. А в ванной? А если не газовую?

Размещение газовой колонки на кухне: можно или нельзя?

Итак, у вас газифицированный дом, но нет центрального водопровода с подачей горячей воды. Казалось бы, в этой ситуации логично поставить газовую колонку: газ расходуется экономнее электричества и стоит дешевле. Сразу скажем, это неверное предположение — разумнее поставить водонагреватель на электричестве (о них далее).

Парадокс в том, что установить газовую колонку разрешат не в каждом газифицированном доме. Точно откажут, если дом выше 11 этажей либо в квартире сделана перепланировка, в результате которой кухню присоединили к гостиной. Почему?

По закону кухня с газовой колонкой не может быть частью жилого помещения (кухни-гостиной). Тем не менее мы встречаем массу подобных проектов, где все иначе. Правило многим кажется надуманным и устаревшим.

В моей гостиной никто не спит (не отравится газом во сне); для сна у меня есть отдельная спальня с плотно закрывающейся дверью.

Главное требование к помещению с колонкой — естественная вытяжка и площадь комнаты не менее 6,5 – 8 кв.м в зависимости от горелки. Вроде бы большая площадь (в случае объединенной кухни-гостиной) — это только лучше?

Чем с точки зрения безопасности опасно демонтировать стену между газифицированной кухней и гостиной (как на фото выше), а разрешено просто снять дверь с петель в кухне (формально это не нарушение)

Как замаскировать газовую колонку на кухне?

Думая о том, как спрятать газовую колонку на кухне, владельцы чаще всего приходят к эстетичному решению: встроить нагреватель в верхнюю линию гарнитура. Проблема в том, что закрывать колонку сплошным фасадом нельзя. Кроме того, у короба не должно быть нижней и верхней части: считается, что только так можно обеспечить полноценный приток воздуха. Это ограничение обходят по-разному — например, установкой перфорированного фасада с отверстиями для вентиляции. Кто-то и вовсе встраивает колонку в шкаф, но каждый раз снимает фасад перед приходом инспектора.

Возникает вопрос: а стоит ли искать решения, как спрятать колонку на кухне, если приходится обходить столько ограничений?

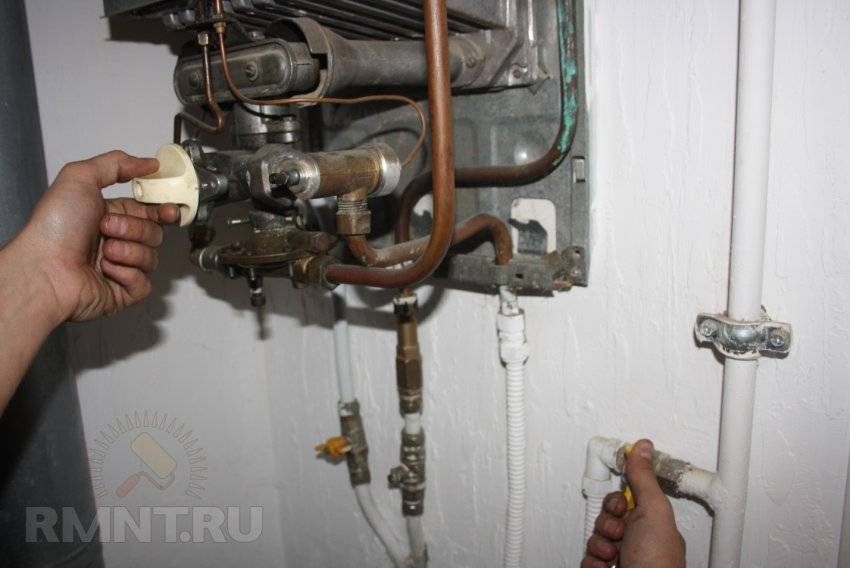

Проверяем правильность сборки

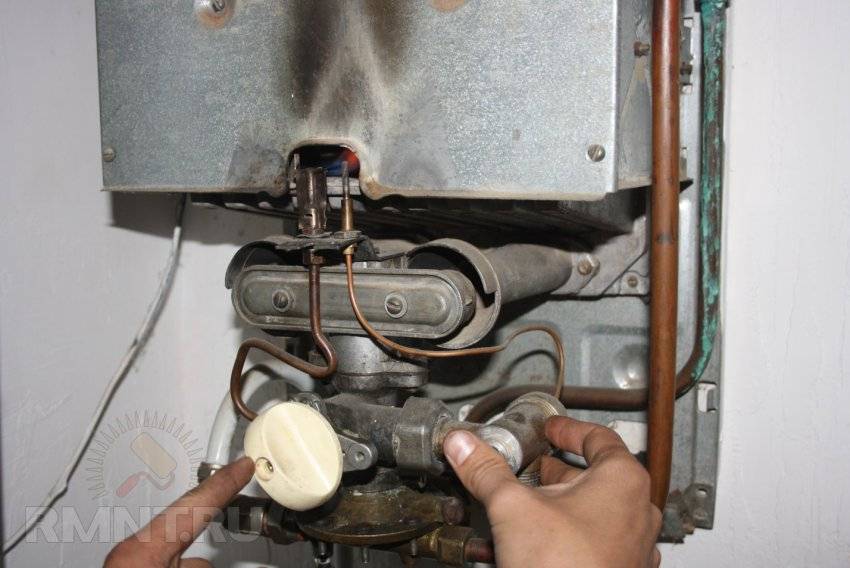

Ставим ручку крана в закрытое положение. Открываем подачу газа. Зажимаем кнопку автоматики. Подносим спичку к запальнику. Запальник не должен загораться!

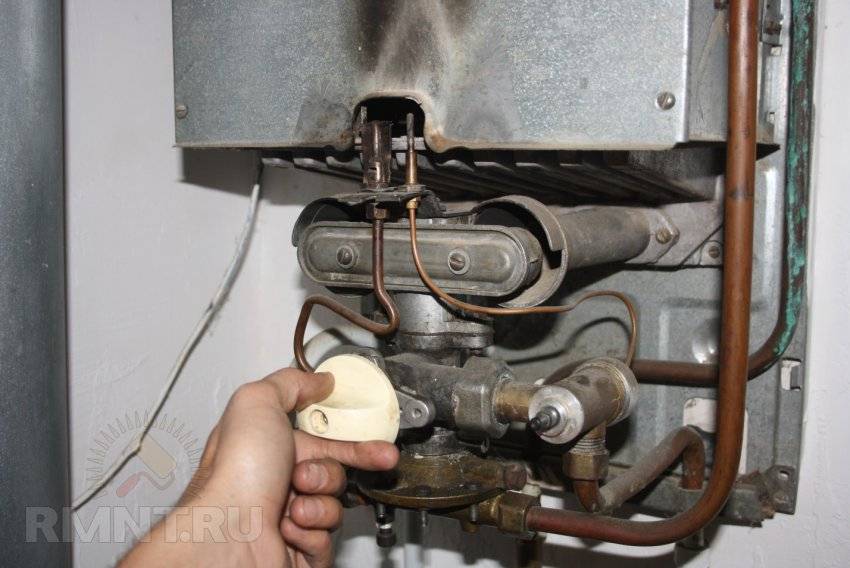

Поворачиваем ручку крана в положение запальника. Зажимаем кнопку автоматики. Подносим спичку. Запальник должен загореться (это может занять до минуты, т. к. в систему мог попасть воздух при разборке-сборке). Отпускаем кнопку автоматики. Запальник должен гореть, при открытии крана горячей воды основная горелка разгореться не должна!

Поворачиваем кран в режим полного открытия. Открываем кран горячей воды. Основная горелка должна разгореться.

Ставим ручку крана в закрытое положение. Запальник должен полностью потухнуть.

Убедившись в правильности работы газового крана, разжигаем колонку и проверяем герметичность всех газовых соединений мыльным раствором. Если колонку не разжечь — герметичность удастся проверить только до кнопки автоматики.

Фитиль

У фитиля две основные функции — автоматический поджиг колонки при подаче воды, и постоянный нагрев термоэлемента предохранительного клапана. Если фитиль гаснет или если его пламя слабое и нестабильное, то термоэлемент остывает или недостаточно прогревается, и клапан выключает колонку. Именно слабое пламя фитиля — наиболее частая причина самопроизвольного отключения газовой колонки! Чаще всего это происходит во время работы колонки (например когда находишься в ванной и принимаешь душ :)). Причин несколько. Во-первых может забиться штуцер — это самое простое. Во-вторых, часто бывает так, что отбор давления газа у фитиля на основную горелку, во время работы колонки, делает пламя фитиля намного меньше. Термоэлемент, который прогревается именно этим фитилем постепенно остывает и колонка гаснет. С этим бороться сложнее. Я в результате серии долгих экспериментов пришел к таким доработкам:

• Изменил конструкцию направляющего кожуха фитиля — удлинил его (см. картинку).
• Вынужден был увеличить диаметр отверстия штуцера. К сожалению, это увеличивает расход газа в холостом режиме, но другого выхода не нашел. Штуцер можно рассверливать, а при переборе — сжимать плоскогубцами. На васякий случай стоит запастись несколькими.
• На термоэлемент одел вольфрамовую пружинку, которая его удлинила, и усилила прогрев, уменьшив зависимость от формы и направления пламени фитиля.

Кстати, даже когда штуцер прочищен (продувом, желательно — с предварительным вымачиванием в керосине/бензине/ацетоне), после закручивания в него частенько попадают соринки и пламя фитиля опять начинает играть (то больше, то меньше). Иногда достаточно дунуть в место его крепления еще раз, иногда легонько стукнуть. Если не поможет — опять выкрутить и продуть (в т.ч. место вкрутки).

Проверяем правильность сборки

Ставим ручку крана в закрытое положение. Открываем подачу газа. Зажимаем кнопку автоматики. Подносим спичку к запальнику. Запальник не должен загораться!

Поворачиваем ручку крана в положение запальника. Зажимаем кнопку автоматики. Подносим спичку. Запальник должен загореться (это может занять до минуты, т. к. в систему мог попасть воздух при разборке-сборке). Отпускаем кнопку автоматики. Запальник должен гореть, при открытии крана горячей воды основная горелка разгореться не должна!

Поворачиваем кран в режим полного открытия. Открываем кран горячей воды. Основная горелка должна разгореться.

Ставим ручку крана в закрытое положение. Запальник должен полностью потухнуть.

Убедившись в правильности работы газового крана, разжигаем колонку и проверяем герметичность всех газовых соединений мыльным раствором. Если колонку не разжечь — герметичность удастся проверить только до кнопки автоматики.

Рекомендации по выбору новой колонки

Основными параметрами при выборе газовой колонки является мощность и производительность

На них следует обратить первоочередное внимание, если не планируется переделывать проект при установке колонки на прежнее место. Мощность нового прибора не должна превышать указанную в проекте

Для семьи из 1 – 2 человек обычно хватает производительности колонки 10 литров в минуту, что соответствует мощности 17 – 18 кВт. Если замена прибора связана с желанием использовать одновременно две точки водопотребления, например, мойку и душ, то производительность газового нагревателя должна быть не менее 13 л/мин.

Для трех точек, включая наполнение ванны, ориентироваться нужно на 15 л/мин. При условии наличия достаточного напора в водопроводе.

При выборе новой колонки, важно определиться, хватит ли прежней мощности водонагревателя для потребностей семьи или потребуется приобретение более производительного прибора, что повлечет за собой необходимость заказать новый проект

Многие модели газовых колонок обладают функцией модуляции пламени. Ее назначение в поддержании постоянной температуры (с точностью до 1 – 3 градусов) на выходе прибора, вне зависимости от расхода воды. Выбор такой модели позволит не беспокоиться о регулировке температуры при одновременном включении горячей воды несколькими членами семьи.

До выполнения работ по монтажу колонки нужно проверить состояние дымохода, трубопроводов, кранов, определить какие элементы потребуют обновления.

Водонагреватель протекает

Если вы увидели на своей колонке похожие пятна, то будьте уверены, что она у вас протекает и ей нужен ремонт.

Эта неисправность может возникнуть преимущественно в газовых колонках, работающих долгое время. Две основные причины протекания это:

Прохудился радиатор.

Треснули трубки (отводы) или прокладки в соединениях. Замена радиатора или отводов обходится довольно дорого. Поэтому есть резон выполнить ремонт газовой колонки своими силами. Для ремонта необходимы:

• отвертки (крест и обычная);
• ключи рожковые (набор);
• припой с канифолью;
• пылесос;
• растворитель;
• «шкурка».

Заделка отверстий

Из-за тяжелых условий работы радиатор или отводы могут прогореть и на них появляются дыры. Если вы определили, в каком месте протечка, то отремонтировать маленькое отверстие можно обычным паяльником.

Подготовка газовой колонки к ремонту

• Слейте всю жидкость из системы — откройте только кран горячей воды, открутите гайку на входной трубке для подачи холодной воды, и большая часть воды вытечет;
• Снимите радиатор полностью;
• Осмотрите всю трубочку. — если увидите «зелень» – зачистьте и осмотрите эти места на наличие трещин.

Не всегда пайка теплообменника дает хорошие результаты, здесь много зависит от вашего мастерства. Если пайка будет плохой, то теплообменник быстро снова потечет.

Когда вы нашли места протечек, то необходимо сделать следующие:

• зачистить найденные отверстия «шкуркой» и сразу протрите тряпочкой с растворителем (это снимет остатки жиров, нагара и грязи);
• применив канифоль с припоем, залудите это место 100 ваттным пяльником (за неимением канифоли – примените аспирин);
• затрите трещину или дырку припоем, а после его остывания добавьте еще олова (слой должен быть 1-2 мм).

Внимание! В некоторых случаях, при дырах около 5 см. мастера накладывают «временную» накладку из пластины меди или алюминия, закрепив ее толстой проволокой или металлической лентой

Но как правило, такое «временное» решение остается на долго. Мы же рекомендуем заменить радиатор полностью и забыть о его протечках

Неисправность прокладок и трубок

Замена гибких шлангов такого образца не требует особых навыков, произвести ее может кто угодна с наличием гаечного ключа.

Очень часто течи образуются в местах подсоединения отводов к нагревателю снаружи или к внутренним узлам колонки. Все соединения выполнены «американками» с прокладками внутри.

Из-за постоянного нагрева/охлаждения прорезиненные вкладыши или плавятся или теряют свои свойства и твердеют. В них возникают трещины, по которым и протекает вода. Если вы заметили течь газовой колонки в таких соединениях, то замените прокладки. С помощью ключа (в основном на 24) открутите гайку и произведите замену.

Также случается что фланцы на трубках трескаются со временем — в данном случае вам необходимо заменить трубки целиком.

Водный узел и центральный клапан

Неисправность водного узла может вызвать:

• Неожиданное отключение колонки во время работы (вторая по значимости причина, после проблем с фитилем)
• Хлопки во время включения колонки и даже микровзрывы
• Слабый напор горячей воды
• Колонка не включается, — при этом газ идет и фитиль горит (самый опасный случай)

Основная причина — заклинивание штока толкателя клапана и деформация мембраны.

Устранить проблему можно только заменив шток, мембрану и пр. — всё, что входит в состав стандартного ремкомплекта (тел. ниже). Кроме того, есть еще проблемы, которые мне удалось победить только доработкой конструкции.

Вообщем здесь всё интереснее всего. 🙂 Больше всего времени у меня ушло именно на эту часть, поскольку сделано изначально достаточно по-идиотски. Кроме того, — ремкомплекты очень некачественные (приходится менять каждые два года). Особенно нижний шток (мембраны) с пластмассовой шляпкой — кривой и плохо покрыт (ржавеет и стирается). А идиотизм конструкции в том, что шток главного клапана (верхний) проходит через газоподвод так, что в перекрытом состоянии уплотнители штока находятся под давлением (см. рисунок).

В результате, при износе или недожиме уплотнителей, начинает происходить утечка газа, даже когда колонка не работает (а только горит фитиль). При этом, в худшем случае, газ может (и так и есть) накапливаться в нижней части колонки и вспыхивать раньше основной горелки, при включении колонки, поджигая сопла главных направляющих. Колонка дико гудит, перегревается в области основных форсунок (тех самых пластин), а главная горелка «недополучает» газ (что впрочем не самое худшее в этом).

Хуже всего то, что поджиг может произойти в месте утечки! Наибольшая вероятность этого — при отключении колонки (при перекрытии воды). А это уже совсем плохо, т.к. в этом месте присутствуют резиновые и пластмассовые детали.

Если перестараться и пережать уплотнители, то штоки будет подклинивать, в результате чего срабатывание будет запаздывать (включение и отключение), что опять может приводить к хлопкам, закипанию воды в радиаторе и износу штока (на нем образуется сужение в центральной части, из за чего уплотнители в крайних положениях оказываются пережаты, а в среднем — недожаты).

Конечно умнее всего было бы сделать так, чтобы при перекрытом главном клапане была бы в принципе исключена возможность утечки газа.

Я даже немного помечтал и представил как можно было бы сделать эту часть (см. рисунок выше). Но, к сожалению, это только мечты — такая доработка врядли возможна в домашних условиях. И главное — бессмысленна. Проще купить новую современную колонку. 🙂

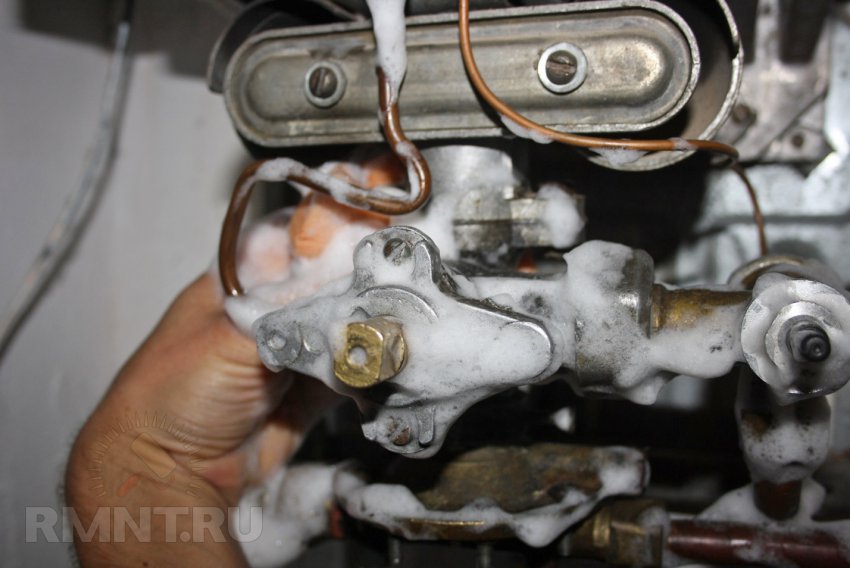

Вообщем, после долгих мучений, конструкцию я немного доработал (см. рисунок выше).

Нижний шток (мембраны) смазывается тонким слоем графитовой смазки (по совету газовщика). Тонкий слой — это когда ее почти не видно на штоке. Пружинки — очень мягкие. Нижняя совсем небольшая. Хорошо подошли пружинки от авторучек. Уплотнители (красные на рисунке) должны легко скользить — так, чтобы пружинки могли их сдвинуть. Но, при этом, чтобы не пропускали газ (т.е. усилие все-же должно быть, хотя и небольшое). Я купил набор для сантехники и выбрал из него подходящие колечки.

2 Недостатки газовых колонок Vektor

При пользовании прибора наиболее частые неисправности газовой колонки Вектор являются слабые батарейки, которые обеспечивают автоматический поджиг – их следует часто менять.

В этом случаи нужно использовать дорогостоящие качественные батарейки. Также минусом является то, что в приборе настроена система защиты слишком жестко. Для нормальной работы требуется стабильное давление воды и хорошая проточность воды.

Есть недочеты в изменении температуре воды на выходе, а это происходит, если есть большие перепады давления. В этих случаях используют автоматическую настройку температурного режима, а у газовой колонки Вектор она отсутствует.

Так выглядит газовая колонка Vektor

Вручную выставить такие настройки будет сложно. Наиболее частые поломки встречаются такие как:

• не зажигается газовая колонка Вектор;
• нет искры на газовой колонки Вектор.

Это самые распространенные поломки. Также реже встречаются поломки, как треснутая трубка теплообменника. Устройство газовой колонки Вектор не удобна, так как при снятии теплообменного узла для чистки агрегата вы встретитесь со многими трудностями.

Следует заметить, что не в каждом магазине есть полный перечень запчастей на агрегат. Также есть случаи, что даже «ГОРГАЗ» отказывал в ремонте данного агрегата, так как сотрудникам не знакомы устройство колонки.

Требовали схему газовой колонки Вектор, а ее зачастую не оказывалось у потребителя. Существенный недостаток данного агрегата, то что при длительном использовании ломается часто процесс ее включения. Может произойти взрыв из — за несвоевременного воспламенения газа. При этом потребители испытывают страх при включении колонки. Если у вас не включается газовая колонка Вектор, то лучше вызвать квалифицированного мастера.

Если выслушать многочисленные отзывы, то можно прийти к выводу, что газовая колонка Вектор эксплуатируется не так легко, как кажется на первый взгляд. Такое устройство требует понимать несколько основных принципов данного агрегата. Даже у опытных специалистов возникает вопрос, как разобрать газовую колонку Вектор? к меню

2.1 Устройство и принцип работы колонки Вектор

style=”display:block; text-align:center;” data-ad-layout=”in-article” data-ad-format=”fluid” data-ad-client=”ca-pub-9337857885889635″ data-ad-slot=”9725334793″>

Конструкция агрегата очень проста. В принципе она не чем не отличается от своих собратьев. Состоит из:

• Горелка основная;
• Запальная;
• Теплообменник.

Газовая колонка Вектор Люкс состоит из металлического крашенного каркаса, который очень схожий с обычным кухонным шкафом. Внутри данного каркаса размещены вышесказанные элементы. Снизу каркаса выходят две трубы. Одна для подачи газа, другая для воды.

Устройство газовой колонки Vektor

Принцип действия агрегата тоже прост. Все модели имеют автоматический тип розжига. Это означает, что колонка включается после того, как вы повернете поворотный кран.

После того, как вы открыли поворотный кран, в системе колонки срабатывает клапан, который медленно пропускает газ в запальную горелку, а потом уже в основную. После этого газ сгорает и колонка выделяет тепло и энергию для быстрого нагрева холодной воды. Холодная воды проходит по спиралеобразному крану (теплообменнику) и подается в кран уже горячая вода. Следует заметить, что газовая колонка Вектор может работать и без дымохода , а это сказывается на дешевизну в монтаже. к меню

Неправильный нагрев воды

Причиной данной проблемы может быть неправильный выбор мощности установки. Для этого при покупке надо удостовериться, что колонка газовая «Бош» или другой фирмы имеет необходимые характеристики для вашего жилища. Кроме этого, возможно, присутствует засор аппарата. Это подтверждается наличием сажи и нехарактерным цветом пламени. При недостаточном нагреве можно попробовать произвести регулировку подачи энергоносителя. Это делается с помощью специального крана.

Существует и противоположная ситуация – вода слишком горячая. Здесь колонка газовая «Бош» не требует ремонта, так как неисправностью это не считается. Все потому, что летом температура воды в водопроводе теплее, а давление падает. Многие газовые колонки не предназначены для такого режима. Характеристики газовых колонок включают в себя оптимальное давление воды, при котором обеспечивается нормальный режим работы агрегата. Решение этой проблемы следующее: надо уменьшить подачу энергоносителя.
