Как выполнить регулировку насосной станции своими руками

Диагностика, устранение неисправностей после настройки и модернизация

Если приведенная выше схема не работает, ослабляют обе гайки с предварительным повышением давления, например, до 3,3 атм. Медленно спускают жидкость до необходимого уровня (2, 3 атм.), закрывают вентиль. Гайку на крупной пружине зажимают до положения, пока не выключится реле. После – повторяют действия из предыдущего раздела.

Стандартные регуляторы (типа Italtecnica PM/5) можно усовершенствовать:

  • Третью пружину, созданную в форме булавки, изгибают таким образом, чтобы фиксация в пластиковых ограничителях стала более надежной.
  • Нулевой проводник подсоединяют к электродвигателю напрямую. Фазный провод распределяют на две группы, что снижает износ в процессе подгорания контактов.

Разобрать реле не сложно

Делать или покупать?

Первый вопрос, который надо решить: раз некоторые обязательные затраты (см. далее) неизбежны, то нет ли возможностей приобрести станок для обработки древесины, не влезая в кредит и не урезая бюджет? Есть, и очень неплохие.

Бытовые деревообрабатывающие станки промышленного производства

Если вам подвернется по разумной цене старичок УБДН-1 (слева на рис.) или его современные аналоги (в центре), не зевайте! Дома ничего переоборудовать не надо: мотор до 350 Вт с двойной изоляцией обмоток. Станок включается в обычную розетку, заземление не требуется. И вы получите в одном изделии:

  1. Циркулярную пилу;
  2. Электронаджак для заточки инструмента и др;
  3. Фуговальный станок;
  4. Дисковый шлифовальный станок;
  5. Горизонтально-сверлильный станок;
  6. Токарный станок для обработки древесины.

Еще вариант, скорее всего, подешевле, но уже только для горизонтальной сверловки и токарки – станина для дрели, превращающая ее в токарный станок, справа на рис. Станины сверлилок под дрель продают уже чуть не на улицах вразнос, а вот о токарных известно далеко не всем. Между тем электродрель как привод станка по дереву имеет серьезные достоинства (см. далее), и токарный станок с ней будет не хуже фирменного. Но в разы дешевле.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

При обустройстве системы водоснабжения для частного дома пользователи сталкиваются с необходимостью автоматизации процессов. Для экономии денежных средств и времени на монтажных работах, компания Джлекс разработала комплексный элемент под названием Краб.

Система Краб применяется для поддержания необходимого давления, включения и выключения насосного оборудования в водопроводе и фильтрационном участке.

Оригинальные варианты дизайна стен в прихожей: декоративная стена, кирпичная стена, необычное зеркало

В последнее время владельцам современных объектов недвижимости приходится обращаться за помощью к профессиональным дизайнерам, чтобы в полной степени удовлетворить все свои потребности. Многим хочется сделать стены в прихожей не только практичными и износостойкими, но и придать им привлекательный, декоративный вид.

Даже из классических вариантов отделки можно выбрать изделия, посредством которых появится возможность создать яркую, оригинальную картинку. А при помощи более претенциозного разнообразия материалов зачастую оформляется стильный, креативный дизайн. Актуальными на данное время типами отделки можно назвать:
• Декоративную штукатурку. Прочный, устойчивый к разным видам воздействия материал, способен преобразить коридор до неузнаваемости. Оригинальные текстуры обеспечивают создание различных имитаций, эффектов, рельефных рисунков.
• Искусственный камень. Укладку можно производить на всю стену или декорировать отдельные зоны, создавая уникальные узоры и вкрапления. Обладая повышенными эксплуатационными характеристиками, этот материал является экологически безопасным и простым в монтаже.
• Практичный ламинат. Успешная альтернатива стеновым панелям. При помощи подобных изделий можно имитировать различные фактуры и поверхности, оформляя интерьер в разных стилях. Материал отличается эстетичностью и долговечностью, просто и быстро монтируется.
• Элегантную фреску. Дорогой и достаточно сложный в укладке вариант. В состав материала входит флизелин, синтетические материалы, мраморная крошка и штукатурка. Отличительной чертой подобных изделий является имитация состаренных поверхностей в качестве текстурной крошки и оригинальных трещин.

Самым простым способом отделки стен в прихожей и в 2018 году можно считать фотообои. Учитывая разнообразие расцветок, изображений и фактур, можно выбрать подходящий по стилю и по смыслу вариант, оформив уютный и мощный по своей энергетике интерьер.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Запрещенные варианты сбора ртути

Чтобы собрать ртуть разбившегося градусника с пола или другой поверхности, запрещается пользоваться следующими вариантами:

  • Веник. Его использовать категорически запрещено. Из-за него ртутные шарики могут разделиться на более мелкие, после чего их будет сложнее собрать. Кроме того, в венике могут остаться частицы ртути.
  • Пылесос. Применять его также не следует. А если и использовать, его нужно будет отдать специалистам для утилизации ртути. Поэтому придется приобрести новый пылесос. Оставлять такой бытовой прибор нельзя. В дальнейшем частицы ртути будут рассеиваться в воздухе, повышая ее концентрацию до очень высоких значений.

Сбор ртути запрещен при помощи пылесоса Также не следует оставлять ртуть в помещении надолго. Желательно собирать ее сразу же после разбивания градусника.

На что клеить

Чаще всего клеят потолочную плитку на клей типа «Титан», «Насет», «Момент» или жидкие гвозди. Все они неплохи, но с их использованием надо плитку некоторое время придерживать. Держать приходится от 3-5 секунд до нескольких десятков, а это не совсем удобно. Быстрее всех «схватывается» Момент», но и он неидеален: приходится выдерживать некоторое время на воздухе нанесенный клей.

Традиционный клей для потолочной плитки

Кроме этих составов есть мастики для потолочной плитки. Продаются они в небольших ведерках, представляют собой пасту. Работать с этим видом клеевых составов проще, так как они более «липкие». Намазанная этим составом плитка прилипает к потолку, ее не надо так долго держать, как смазанную обычным клеем.

Мастики для приклеивания потолочной плитки

Все указанные выше варианты — для ровных или почли ровных потолков. Там где есть перепады (стыки плит) такой способ не подходит. Если потолок неровный, клеить плитку можно на гипсовую шпаклевку ) или клей типа «Перлфикс». Стартовый или финишный состав — зависит от требуемого слоя, финиш подходит, если перепад высот — не более 5 мм, при большем слое берите стартовый, но такой потолок лучше все-таки предварительно выровнять или использовать другую систему (например, армстронг — тоже недорогой и быстрый способ привести в порядок откровенно кривой потолок).

Чем можно клеить на неровный потолок

Оба эти материала позволяют одновременно выравнивать потолок и клеить потолочную плитку. Только способ наклеивания меняется, причем кардинально (об этом подробнее немного ниже).

https://youtube.com/watch?v=E9jcP-6JqMQ

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

За счет увеличения давления потребители надеются решить две задачи.

  1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

    Из-за частых включений двигатель может выйти из строя

  2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.

    Для работы бытовой техники необходим достаточный напор воды в системе

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

  1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
  2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

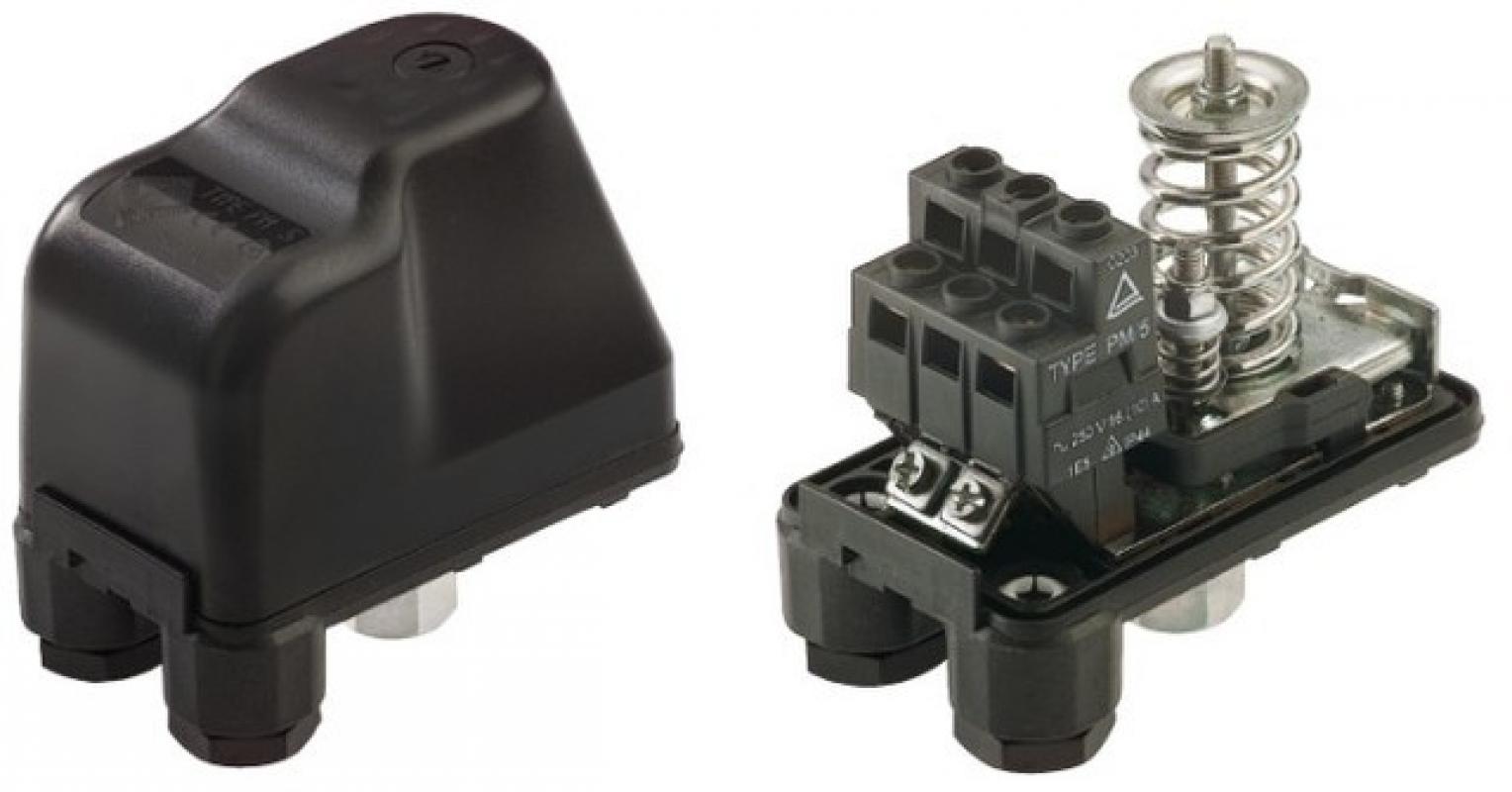

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

  • рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
  • коллектор, подающий и распределяющий воду по всем точкам потребления;
  • манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Достоинства использования системы Джилекс Краб

Пользователи оставляют только положительные отзывы о работе Джилекс Краб, рекомендуя ее всем дачникам и владельцам частных домов. При оценке оборудования указывают следующие преимущества джилексов перед оборудованием такого же типа:

  1. Они могут подключаться сразу к 4 точкам забора электроэнергии.
  2. Установить оборудование можно на любую насосную станцию.
  3. Устройство характеризуется большой экономичностью использования энергетических ресурсов (примерно на 25%).
  4. Его можно использовать для изменения направления водного потока на 180 градусов.
  5. Предварительно настроенный джилекс краб может функционировать при разных уровнях давления.

Установка и настройка системы

Также автоматический насосами обладает возможностью вертикального крепления на стене посредством хомута.

Таким образом Краб позволяет во много раз сократить расходы на электроэнергию при эксплуатации насоса, и намного проще установить автоматическую систему водоснабжения в частном доме. Он содержит все нужные элементы, чтобы отрегулировать автоматическую работу системы.

Чтобы оборудование начало свою работу, его потребуется только подключить к насосу. Регулируя работу системы учтите, что использовать ее возможно только при температуре от +1 до 35 градусов.

Проверка Джилекс Краб на демонстрационном стенде (видео)

Джилекс КРАБ

омплексное Р
ешение А
втоматизации на Б
аке) является автоматической системой поддержания заданного давления воды в магистрали с ее предварительной фильтрацией. Система КРАБ Джилекс
выполняет автоматическое включение и выключение нагнетающего насоса в зависимости от настройки давления в водной магистрали с одновременной фильтрацией воды от вредных примесей.

Разработаны и изготавливаются системы комплексов на российском ООО «Джилекс » в городе Климовск под брендом Jeelex в 2-х комплектациях:

  • Джилекс КРАБ 50 с баком объема 50 литров;
  • Джилекс КРАБ 24 с баком на 24 литра.

Автоматика КРАБ 50
и КРАБ 24
ничем не отличаются по своему составу и характеристикам.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

1 Основные системные элементы

Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:

  • гидрораспределительный корпус, состоящий из плотного пластика с краном и клапаном;
  • емкость на пятьдесят или двадцать четыре литра, в зависимости от модели. Емкость защищена от коррозии стальным корпусом с антикоррозийным напылением из стеклокерамики;
  • фильтр для очистки воды с ключом для монтажным работ и картриджем;
  • два штуцера;
  • манометр механического действия;
  • реле автоматического типа, которое используется для настройки с подключением к электричеству;
  • провод электрический;
  • шнур для подключения к сети;
  • устройство для фиксирования установки.

1.1
Какие достоинства и недостатки автоматики Джилекс?

Аппарат имеет свои достоинства и недостатки. Достоинства:

  • наличие розетки у реле давления обеспечивает экономию денежных средств и времени;
  • используется для насосов поверхностных и погружных, мощность которых не превышает тысячу Вт;
  • встроенные узлы в конструкцию упрощают монтаж и сокращают временные затраты на подсоединение дополнительных элементов;
  • отсутствие необходимости в монтаже обратного клапана и крана;
  • возможность захода воды в бак справа и слева упрощает установку устройства;
  • наличие памятки о смене картриджа еще один плюс агрегата;
  • экономия средств в размере двадцати пяти процентов по сравнению с отдельным приобретением деталей;
  • гарантийный срок два года.

Недостатки:

  • при поломке фланца возможна выхода из строя всех вмонтированных узлов;
  • отсутствие защиты от холостого хода;
  • производительности картриджа хватает на использования одного крана. При одновременной эксплуатации двух кранов, качество очистки падает.

1.2
Разновидности

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.Ее основные элементы:

  • 1 и 2 – регуляторы пружин.
  • 3 – основание прибора.
  • 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
  • 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

  • Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
  • Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
  • Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
  • При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
  • Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
  • Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
  • Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

  • Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
  • При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
  • Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
  • При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
  • При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
    Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
  • При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
  • При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
  • Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления
