Автоматизация котельных установок описание, устройство и схема

Задачи и цели

Современные системы автоматизации котельных способны гарантировать безаварийную и эффективную эксплуатацию оборудования без непосредственного вмешательства оператора. Функции человека сводятся к онлайн-мониторингу работоспособности и параметров всего комплекса устройств. Автоматизация котельных решает следующие задачи:

  • Автоматический запуск и останов котлоагрегатов.
  • Регулирование мощности котлов (управление каскадом) согласно заданным первичным настройкам.
  • Управление подпитывающими насосами, осуществление контроля уровней теплоносителя в рабочем и потребительском контурах.
  • Аварийный останов и включение сигнализирующих устройств, в случае выхода рабочих значений системы за установленные пределы.

Процесс работы

Котельная автоматика может управлять котлами с каскадным подключением. При функционировании котельной с каскадной схемой идет слабая нагрузка и увеличивается срок эксплуатации установки. Так как автоматическая система управления включает котлы и насосы попеременно. При всем эта система отопления очень экономна и обеспечивает нужную температуру в помещении.

Зависимо от сезона установка автоматического управления включает нужное количество котлов. Автоматика может без вмешательства оператора определить оптимальную температуру воздуха и режим отопления. Установка оснащена клапанами, работу которых регулирует автоматика. Например, в схеме есть смесительный и клапан сервопривода. Эти клапаны работают в заданном режиме, при этом гарантируется экономия топлива и энергии, а также комфортная температура воздуха.

Если такая котельная автоматика установлена на производстве, то есть возможность, для осуществления экономии, устанавливать определенное расписание на отопление и подачу горячей воды. В выходные и праздничные дни, а также в ночное время температуру воздуха можно снижать, а горячая вода может и вовсе отсутствовать. Такие меры экономят до 40% топлива.

Современные микропроцессорные установки управления имеют более сложные схемы. Благодаря им можно устанавливать разную температуру в разных частях отопительной системы. То есть в разных контурах, например, радиаторный контур, контур теплых полов и т.д. Некоторые современные установки могут управлять одновременно 15 независимыми контурами. И при этом еще и регулировать режим под погодные условия.

Благодаря новым автоматическим установкам (схемам) котельные стают более экологическими. Это происходит благодаря сниженному количеству употребляемого топлива. И конечно нужно отметить, что в схеме данного оборудования есть дополнительные мощные фильтры.

Предупреждающие SMS-сообщения об аварийных ситуациях и критических параметрах систем

На основе сигналов от реле и датчиков GSM контроллер генерирует и отправляет SMS-сообщения (при наличии карточки сотового оператора), предупреждающие сообщения о критических параметрах систем, обеспечивающих работу котла и котельной.

SMS-сообщения в аварийных ситуациях генерируются автоматически. Так же возможен запрос, с подключенных к контроллеру телефонных номеров, состояния котельной и параметров температуры. Для каждой ситуации и для каждого события в процессе эксплуатации котельного оборудования предусмотрено конкретное SMS-сообщение, которое поясняет, что происходит в системе обеспечения работы котельной.

GSM антенну модуля следует разместить в зоне наилучшего приема сигнала GSM и так, чтобы сигнал GSM сети не был ослаблен металлом. Расстояние до любой металлической поверхности должно быть не менее 5 см.

При наличии GSM модуля котельной необходимо регулярно проверять работоспособность модуля, т. е. необходимо отправлять на его номер СМС сообщения в
формате: «А?». Периодичность запросов текущего состояния GSM модуля и подключенного к нему оборудования определяется управляющим, эксплуатирующим данное оборудование на объекте (ограничений на количество запросов нет).

Перед монтажом основного оборудования необходимо согласовать с пуско-наладочной организацией трассу прокладки кабель-каналов в котельной под линии автоматики и обеспечить необходимые отступы от стен, трубопроводов и коллекторов в местах их прохождения.

Освещение котельной

В проекте предусмотрено рабочее освещение и аварийное освещение (освещение безопасности) для продолжения работы. Напряжение питания сети освещения ~220/380В.В качестве ремонтного освещения используется переносной фонарь с герметичным аккумулятором ФОС 3-5/6.

В проекте принята система общего равномерного освещения. Для освещения помещения котельной используются взрывозащищенные светильники типа ЛСП 03Вех с люминесцентными лампами и защищенные светильники типа ЛСП 12. Светильники крепятся к перекрытию анкерными болтами с помощью мотнажных конструкций из перфорированного С-профиля и швеллера.В соответствии с требованием СНиП II-35-76 п.14.17 в котельных, работающих на газообразном топливе, помимо основного освещения должны быть предусмотрены светильники во взрывобезопасном исполнении, которые устанавливаются по основным проходам при подготовки котельной к запуску. Аппараты управления этими светильниками устанавливаются вне помещения котельной.

Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764 Спасибо за помощь!

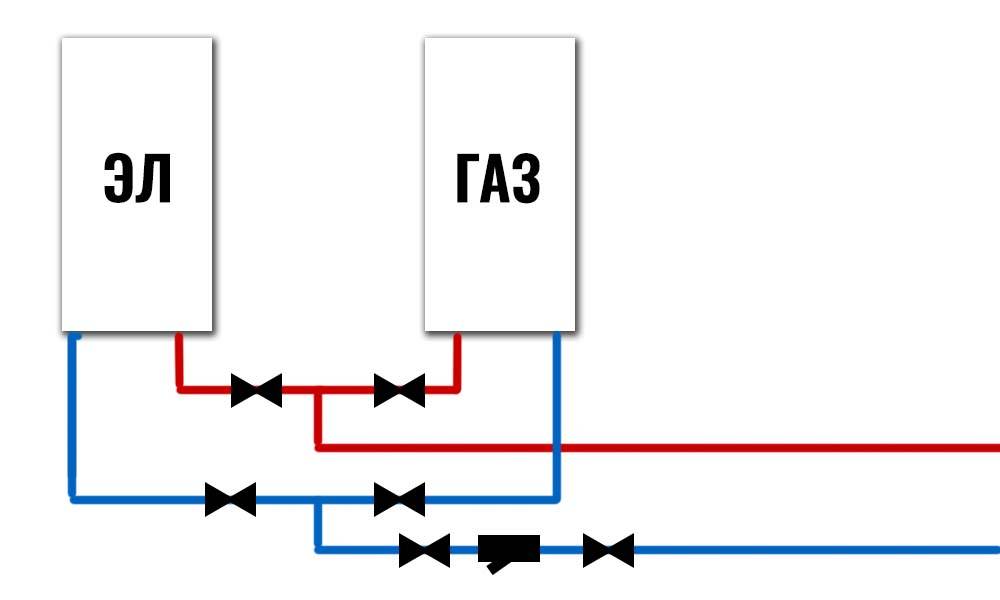

Схема подключения двух котлов с ручным управлением

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные расширительные баки и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Автоматика и дистанционное управление

Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.

Дистанционное управление работой котельной дает следующие преимущества:

  1. Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
  2. Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
  3. Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
  4. Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
  5. Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.

Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.

Функции автоматики котельной

В системе автоматики реализованы следующие функции:

  • автоматическое определение и адаптация отопительных кривых, т.е. система автоматически определяет отопительную кривую, исходя из небольшого числа исходных данных и результатов измерения (данные также можно ввести вручную). Благодаря этой функции система управления в соединении с дистанционным управлением в контрольном помещении приводит отопительную кривую в соответствие с теплотехнической характеристикой здания;
  • автоматическое переключение режимов лето/зима, т. е. система автоматически переключает летний режим на зимний и, наоборот, в соответствии с имеющимися
    отопительными контурами (может быть отдельно сконфигурировано для каждого контура);
  • экономичное управление циркуляционными насосами, т. е. управление циркуляционными насосами происходит через собственные временные каналы, при этом насосы
    включаются несколько раз в час и работают по 3 минуты. Это происходит только в том случае, если отопительные контуры или собственная программа работы по таймеру работает в дневном режиме. Такой режим поддерживает комфортные условия и экономит энергию, которая бесполезно расходуется при постоянно работающем циркуляционном насосе. Такой принцип управления обеспечивает постоянное наличие горячей воды в точках водорасбора;
  • оптимизация включения и выключения. Оптимизация включения означает, что к заданному моменту времени уже должна быть достигнута комнатная температура, т. е. система автоматики рассчитывает время, когда должно включиться отопление, с учетом комнатной и наружной температуры. В результате достигается комфортная температура и реализуется экономия энергии. Оптимизация выключения возможна при наличии дистанционного управления в контрольном помещении и позволяет отключать отопление без ущерба комфорту;
  • автоматическое распознание комплектации, т. е. система автоматически распознает, какие модули установлены и сама настраивается в соответствии с установленной комплектацией;
  • интеллектуальное управление мощностью на установке с несколькими котлами при малых скачках заданных параметров. Эта функция гарантирует полностью модулированный диапазон мощности каскада котлов, минимизацию выбросов вредных веществ и экономичный режим эксплуатации;
  • интеллектуальное управление мощностью на установке с несколькими котлами при больших скачках заданных параметров. Эта функция гарантирует полностью
    модулированный диапазон мощности каскада котлов, минимизацию выбросов вредных веществ и экономичный режим эксплуатации.

Электрическая схема автоматики котельной

Номера деталей на 3D виде к электрической схеме автоматики котельной

Подсистемы и функции

Любая схема автоматизации котельной включает в себя подсистемы контроля, регулирования и защиты. Регулирование осуществляется путем поддержания оптимального режима горения заданием разряжения в топке, расхода первичного воздуха и параметров теплоносителя (температуры, давления, расхода). Подсистема контроля выводит фактические данные о функционировании оборудования на человеко-машинный интерфейс. Приборы защиты гарантируют предотвращение аварийных ситуаций при нарушении нормальных условий эксплуатации, подачу светового, звукового сигнала или останов котлоагрегатов с фиксацией причины (на графическом табло, мнемосхеме, щите).

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

  • Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
  • Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.


Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Автоматизированная блочно модульная котельная

Данный тип оборудования позволяет обеспечить не только тепловой энергией, но и горячим водоснабжением (в зависимости от серии и назначения устройства). Они могут быть смонтированы для обеспечения тепловой энергией как небольшого жилого дома, так и огромного промышленного здания.

Основные преимущества блочно-модульных систем:

  1. Быстрота монтажа (благодаря конструкции из «сэндвич» панелей);
  2. Двойное тестирование работоспособности функциональных узлов. Первый раз при изготовлении и второй раз после сборки на месте установки;
  3. Безопасность конструкции благодаря специально разработанной взрывозащищенной конфигурации.

Правильное подключение двух котлов в одну систему отопления

Из приведённой выше ситуации есть два выхода.

Подключение двух котлов с переключением вручную

Можно поставить вентили в местах, указанных на схеме зелёными кружками:

И перекрывать трубопровод с неработающим котлом вручную. Это не совсем удобно, но тоже имеет право на существование. Вентили на три положения:

Есть способ лучше, потому что позволяет подключить два напольных котла так, что оба они вместе или по отдельности смогут работать без лишних телодвижений с нашей стороны — просто включили котёл или оба и пошли по своим делам.

Подключение двух котлов с автоматическим управлением

Приведённая ниже схема подключения двух котлов позволяет автоматически управлять температурой воздуха в комнатах и воды в горячем водопроводе.

Нужно «всего-навсего» добавить гидрострелку. После чего можно соединить в одной системе любое число котлов (тоже любых) с любым числом контуров с любыми потребителями.

Впрочем, я оговорился: кроме гидрострелки добавлены ещё два насоса — по одному на каждый котёл.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. Из гидрострелки теплоноситель разбирается насосами контуров — каждый берёт столько, скольку ему нужно, без препятствий. Если расходы через котлы и через контуры будут отличаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляясь туда, где его недостаток. И вся система будет работать стабильно.

Обвязка с гидрострелкой

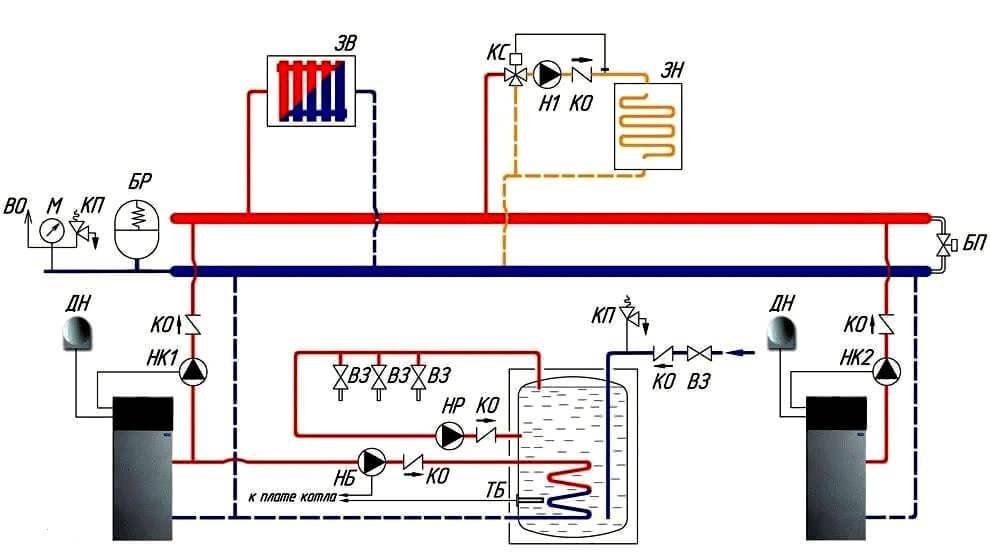

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

  1. Источник теплоснабжения – 2.
  2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
  3. Подача теплоносителя к нагревательным приборам.
  4. Обратка теплоносителя от нагревательных приборов
  5. Радиаторы отопления.
  6. Система теплый пол.
  7. Бойлер косвенного нагрева
  8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
  9. Обратный клапан на линии обратки.
  10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Статья в тему: Как установить подвесной унитаз — грамотно экономим пространство

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом;
  • газ с твердым топливом;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Классификация котельных агрегатов

Котлы классифицируются:

  • по назначению;
  • по технологическим параметрам рабочей среды и агрегата;
  • по типу топки;
  • по виду перемещения теплообменных сред;
  • по типу сжигаемого горючего.

Водогрейные агрегаты с принудительным перемещением рабочей среды обеспечивают потребителей водой с температурой до 115°С.

Котёл низкого давления Дэнкар для котельной.

Паровые агрегаты с естественной циркуляцией производят насыщенный или перегретый пар и по величине давления делятся на котлы:

  • низкого давления (до 0,88 МПа);
  • среднего (до 3,9 МПа);
  • высокого (до 13,8 МПа);
  • критического (до 16 МПа);
  • сверхкритического (до 24 МПа);
  • суперсверхкритического (до 30 МПа).

Широкое распространение получили КА с вихревыми и топками с кипящим слоем. Их преимущество перед котлами с камерными устройствами состоит в том, что в них можно сжигать топливо низкого качества и широкий спектр промышленных и бытовых отходов. Для них не надо подготавливать угольную пыль, они менее металлоемкие и имеют высокие экологические показатели.

Паровые котлы изготавливаются из специальной котельной стали. Водогрейные агрегаты малой мощности могут быть сделаны из чугуна.

Стальные КА используются в квартальных и районных котельных. Водогрейные устройства большой мощности могут устанавливаться на ТЭЦ вместо пиковых подогревателей сетевой воды.

Объект автоматизации

Котельное оборудование как объект регулирования является сложной динамической системой со множеством взаимосвязанных входных и выходных параметров. Автоматизация котельных осложняется тем, что в паровых агрегатах очень велики скорости протекания технологических процессов. К основным регулируемым величинам относят:

  • расход и давление теплоносителя (воды или пара);
  • разряжение в топке;
  • уровень в питательном резервуаре;
  • в последние годы повышенные экологические требования предъявляются к качеству приготавливаемой топливной смеси и, как следствие, к температуре и составу продуктов дымоудаления.

Требования и нормы качества к воде в пароводяном тракте котла

Качество воды в котлоагрегате нормируются государственными стандартами, режимными картами завода-изготовителя при проектировании и производстве каждого котла.

Также разрабатывается проект химводоподготовки для удаления вредных веществ и агрессивных газов. После установки котла и оборудования ХВО проводятся наладочные испытания, в процессе которых устанавливается водно-химический режим агрегата, технология его непрерывной и периодической продувки.

Основные показатели химического состава котловой воды в барабанных котлоагрегатах с Р до 4 МПа, сварными барабанами с вальцовкой труб:

  1. Относительная щелочность до 50%.
  2. Жо= 5/10 для жидкого/твердого топлива, мкг-экв/кг.
  3. Прозрачность, определяемая методом шрифта — 40 см.
  4. Содержание Fe= 50/100 для жидкого/твердого топлива, мг/кг
  5. Содержание Cu= 10/не нормируется для жидкого/твердого топлива, мкг/кг.
  6. Содержание растворенного О2= 20/30 для жидкого/твердого топлива, мкг/кг
  7. Значение рН = 9.0 при 25 С.
  8. Содержание нефтепродуктов- 0.5 мг/кг.

Недостатки современных отопительных систем

Как и в любой системе отопления, в автономной имеются свои недостатки. Хотя их гораздо меньше в сравнении с централизованной. В связи с тем, что газовые автономные котельные мало распространены, достать надежное оборудование и все прилегающие к нему узлы достаточно проблематично.

Поэтому элементы котельной обойдутся заказчикам в круглую сумму. Несмотря на высокий уровень комфорта, который обеспечивают рассматриваемые системы, не все застройщики готовы платить за это большие деньги.


В случае наступления аварийной ситуации из строя полностью выходит вся система теплоснабжения. Над головами людей находится до пяти кубических метров кипятка. В случае взрыва труб вода пойдет вниз. Поэтому предъявляется так много требований к газовому оборудованию

К тому же газовые котельные нужно размещать в обособленных помещениях или зданиях. Для этого нужно выделить площадь около дома, привести к требуемым техническим условиям кровлю, либо установить блочную конструкцию на крыше. Все эти решения требуют вливания дополнительных ресурсов либо от застройщика, либо из общего фонда, создаваемого жильцами.

Системы газового отопления выделяют в окружающую среду загрязняющие ее продукты распада. Поэтому при устройстве котельных нужно предусмотреть установку систем фильтрации. Очистительные устройства должны выполнять свои функции в достаточной мере, чтобы были соблюдены нормы СНиП. Это дополнительно повышает стоимость закупки оборудования.

При строительстве нового дома у застройщика есть выбор: делать автономную систему отопления или подключаться к центральной магистрали. Чтобы врезаться в магистраль необходимо получить ряд разрешений. Часто разрешение проблемы требует круглой суммы денег. Кроме того, потребуется прождать не один месяц, пока бумаги пройдут проверки во всех инстанциях.

Высокая стоимость работ по присоединению к действующим сетям, сложности при согласовании этой процедуры, а также наличие множества помех, препятствующих быстрому и оперативному проведению тепловых сетей, снижают привлекательность автономных систем для застройщика.


Часто установка газовых котлов на верхней ограждающей конструкции влечет к необходимости усиления перекрытия. Общая нагрузка, создаваемая отопительной системой может достигать 15 тонн. Избежать таких значений можно путем установки проточного оборудования вместо емкостного

Установка автономного отопления также связана с рядом бюрократических процедур. И первоначальное проведение систем, и реконструкция с перепланировкой имеют свои характерные особенности. Главным образом это связано с тем, что вы собираетесь использовать газ в качестве отопительного ресурса. Все работы с газом строго регламентированы законом.

Современные инженерные разработки эффективно борются с рядом недостатков. При необходимости обогрева всего одного дома отличным вариантом окажется размещение блоковой котельной в чердачном помещении дома. Чердак становится отапливаемым, а жильцы последнего этажа не испытывают дискомфорта.

Подобные конструкции детально разрабатываются инженерами, имеют облегченный вес и устанавливаются на несущие стены. Для таких вариантов необходима плоский вариант крыши. Данную тонкость обычно учитывают на этапе проектирования. Проектировщики проводят расчеты и заранее определяют место для котельной на крыше дома.


Законодательно устанавливается ограничение по мощности оборудования на крышах домов в 3 МВт. Некоторые регионы имеют ограничение в 5 МВт. Если такой мощности не хватает для полноценного обогрева всего дома, то необходимо запрашивать дополнительные разрешения

Однако несмотря на все недостатки, в конечном счете, жильцы дома значительно улучшат условия жизнь и избавятся от дискомфорта. Помимо всех очевидных плюсов, автономные системы обладают повышенным уровнем безопасности.

Новые системы оснащены сигнализаторами угроз и аварий. Разнообразные датчики для газовых котлов отслеживают множество показателей. В случае поломки активируются резервный котел и дополнительные насосы.

Виды газовых котельных

Котельной называют отдельное помещение, которое выделяется для установки нагревательного оборудования. Монтаж газового котла высокой мощности в отдельном помещении позволяет создать необходимую безопасность для эксплуатации потенциально взрывоопасного оборудования.

В зависимости от места расположения помещения выделяют следующие виды котельных:

  1. При сооружении отдельной постройки для установки газового оборудования говорят об отдельно стоящей котельной. Отопительные магистрали, которые идут от этой постройки к дому, хорошо утепляются, чтобы не было теплопотерь. Преимущество таких вариантов в надежной защите от шума, который издает работающее оборудование, а также безопасности для людей в случае плохого удаления угарного газа.
  2. Пристроенная разновидность примыкает к жилому дому. Этот вариант более выгодный тем, что не нужно тянуть коммуникации от отдельной постройки в дом и хорошо их утеплять. Более того, вход в это помещение можно организовать непосредственно из дома, чтобы зимой вам не приходилось ходить по улице для регулировки работы котла и проверки исправности системы.
  3. Встроенный тип таких помещений располагается внутри дома. В этом случае намного проще прокладывать отопительный контур и другие необходимые коммуникации.

1.2.6. Регулирование температуры воздуха в помещении котельной

Температура воздуха в помещении котельной поддерживается путем включения и выключения агрегата воздушного отопления, при этом расход теплоносителя через калорифер остается постоянным. Агрегат воздушного отопления включается вручную от кнопок, установленных на дверце шкафа управления ШУК, либо по сигналу от чувствительного элемента. Чувствительным элементом является датчик-реле температуры воздуха в помещении. Температура в помещении котельной поддерживается в пределах +10…+25 С. Удаление воздуха из помещения котельной осуществляется с помощью крышного вентилятора. Управление вентилятором осуществляется вручную с поста местного управления, установленного вне помещения котельной в защитном шкафу.

Возможность реализации совместного подключения

Спроектировать обычное потребляющее газ отопление не так-то просто. То есть создать рабочую схему легко, а вот чтобы ее одобрили — проблематично. Ситуация с электрокотлами менее плачевна по затратам средств, времени и проблем с получением одобряющих процедуру бумаг.

А тут объединение 2 разнотопливных агрегатов. Казалось бы, не оберешься проблем и будешь ходить по инстанциям буквально годами, за разрешительными документами. Но это не так.


Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако согласовать такой проект в газовой службе все-же необходимо и получить разрешение, если по использованию электроэнергии вы превышаете установленный лимит в суммарной мощности оборудования

На самом деле, к таким схемам строительные нормативы вполне благосклонны. Если быть точнее, никаких запретов нет.

Приборы учета энергии и расхода топлива разные. Потребление ресурсов не превышено, взрывоопасной ситуации не спровоцировано — устанавливайте котлы, соблюдая стандартные нормы, инструкции по монтажу каждого. Никаких проблем возникнуть не должно.

Напоминаем, что установку газовых котлов следует выполнять в соответствии с СП 402.1325800.2018 (причем этот документ носит обязательный, а не рекомендательный характер).

Подсистемы и функции

Любая схема автоматизации котельной включает в себя подсистемы контроля, регулирования и защиты. Регулирование осуществляется путем поддержания оптимального режима горения заданием разряжения в топке, расхода первичного воздуха и параметров теплоносителя (температуры, давления, расхода). Подсистема контроля выводит фактические данные о функционировании оборудования на человеко-машинный интерфейс. Приборы защиты гарантируют предотвращение аварийных ситуаций при нарушении нормальных условий эксплуатации, подачу светового, звукового сигнала или останов котлоагрегатов с фиксацией причины (на графическом табло, мнемосхеме, щите).

На что влияет качество котловой воды

От него зависит работоспособность котлагрегата и котельного оборудования: электронасосов, турбин и теплофикационных установок. Самый опасный процесс, который вызывает вода низкого качества — накипеобразование.

Накипь откладывается внутри экранных и конвективных труб и существенно снижает эффективность котла. Это происходит из-за низкой теплопередачи от дымовых газов котловой воде, при этом создаются зоны перегрева.

Резкий выброс котловой воды снижает давление в барабане котлоагрегата, перегретая вода мгновенно превращается в пар, с объемом кратно превышающий объем воды, создается ударная сила, которая разрывает конструкцию котлоагрегата и может выбросить барабан на десятки, а то и сотни метров, разрушая здания котельной.

Не менее опасно нахождение в котловой воде кислорода, который влияет на активизацию коррозионных процессов на стальных котловых трубах, коллекторах и барабанах. В том случае, когда с рН воды меньше 7, коррозия может повредить значительную часть котловых поверхностей.

При рН выше 9.5 щелочная вода будет сильно пениться, искажать реальный уровень воды в барабане котлоагрегата и может захватить пену паром, что очень опасно для паросилового оборудования. Кроме того повышенная щелочность создает условия для межкристаллического растрескивания и увеличения хрупкости стальных деталей.

Электроснабжение котельной

По степени надежности электроснабжения котельная относится ко II категории. Питание электроприемников котельной осуществляется от двух независимых источников, которые подключаются к блоку АВР, установленному в щите ЩАП. Напряжение питающей сети ~220/380В.Для контроля расхода электроэнергии проектом предусмотрено установка 3-х фазного счетчика активно-реактивной энергии типа Меркурий-230 ART-02. Счетчик непосредственного подключения установлен в щкафу коммерческого учета ЩУ-1/т, закрывающийся на ключ и имеющий приспособление для опломбировки. Установленная мощность Ру потребителей котельной составляет 76,2 кВт, в т.ч. единовременная Рр = 39,08 кВт. Расчетный ток Iр = 76,85 А.

Панели управления к котлам №№1,2 поставляются в комплекте с горелочными устройсвами. Пусковые аппараты для насосов установлены в комбинированном щите управления. Для подключения переносного тепловентилятора используется промышленный разъем типа 43RS6 фирмы АВВ.Для подключения электроинструмента предусмотрена розеточная сеть. Распределительная сеть выполнена с использование кабеля марки ВВГнг, прокладываемых открыто на лотках или профилях под перекрытием, а также в стальных трубах.

Все нормально нетоковедущие части электрооборудования и металлические конструкции, которые в результате аварии могут оказаться под напряжением, необходимо занулить. Для зануления используются нулевые рабочие и нулевые защитные жилы питающих кабелей. Указания по выполнению заземления и молниезащиты приведены на листе 5 данного проекта.Указания по выполнению светоограждения дымовой трубы приведены на листе 6 данного проекта и в разделе АТМ.
