Как утеплить расширительный бачок на чердаке

Выбираем утеплитель

Но как утеплить потолок внутренних помещений? Утеплять потолок крайне хлопотное дело. Утепление перекрытия холодного чердака удобнее всего проводить из чердачного помещения. Так можно сэкономить силы, время и ресурсы.

Как утеплить чердак с наименьшими затратами? Начинать надо с выбора утеплителя. Подбор вида и марки теплоизоляции – немаловажный этап в подготовке к утеплению чердачных перекрытий. В мире нет ничего универсального. Это в полной мере относится и к утеплителям

При множестве факторов, влияющих на срок эксплуатации и сохранению теплоизоляционных свойств, выбирая материал утеплителя, следует акцентировать внимание на следующих показателях:

  • удельной теплопроводности (чем меньше число, тем лучше);
  • классе пожарной опасности (он не должен быть ниже, чем у строительных конструкций);
  • цене (останавливать производство работ на середине не рекомендуется);
  • трудоёмкости монтажа (если есть желание утеплить чердак своими руками);
  • экологической чистоте (чтобы предусмотреть степень защиты человека при проведении работ, а так же если планируется постоянное проживание);
  • водопоглощающей способности (характеризует способность к намоканию, чем меньше цифра, тем лучше);
  • механическую прочность (возможно ли устройство стяжки без проведения дополнительных работ);
  • весе 1 кв.м (влияет на выбор частоты укладки досок обрешётки);
  • биологической устойчивости (влияет на срок службы);
  • сроке эксплуатации.

Проанализировав эти показатели можно самостоятельно определить, чем утеплить чердачное перекрытие и какой выбрать для этого материал. К каждому изделия прикреплена инструкция, в которой находится вся необходимая информация.

Установка расширительного бака

Монтируя расширительный бак, нужно учитывать два обстоятельства:

  1. Когда ёмкость будет заполнена жидкостью, её вес существенно увеличится, поэтому крепление должно быть рассчитано на нагрузки.
  2. К узлу должен быть обеспечен свободный доступ для обслуживания (особенно в открытых системах, где периодически нужно будет подливать воду).

Способ монтажа будет зависеть от используемых материалов. Это может быть сварка, фланцы или соединение пластика специальным паяльником.

Довольно распространённая ошибка, когда используют уплотнительные материалы, не подходящие для монтажа отопительных элементов. Например, герметик для пластиковых окон – на работу с высокими температурами он не рассчитан, поэтому через какое-то время даст течь.

Советы по монтажу расширительного бака системы отопления:

  • Работы планируются в тёплый период, при положительных температурах;
  • Обязательно нужно установить предохранительный клапан;
  • Новейшие модели газовых котлов имеют в своей конструкции небольшой бачок, не стоит полагаться только на него, если протяжённость трубопровода немалая. Нужно всё пересчитать и при необходимости установить дополнительный расширитель.
  • Если на коротком участке между баком и трубами отопления, установить кран, это позволит, при необходимости, демонтировать агрегат, не нарушая работы всей системы.

В современных квартирах жильцы стараются сэкономить как можно больше пространства, в том числе пытаются избавиться от громоздких радиаторов. Конвекторы отопления водяные встраиваемые в пол – идеальное решение. Что это такое, читайте в следующем материале.

Пароизоляция

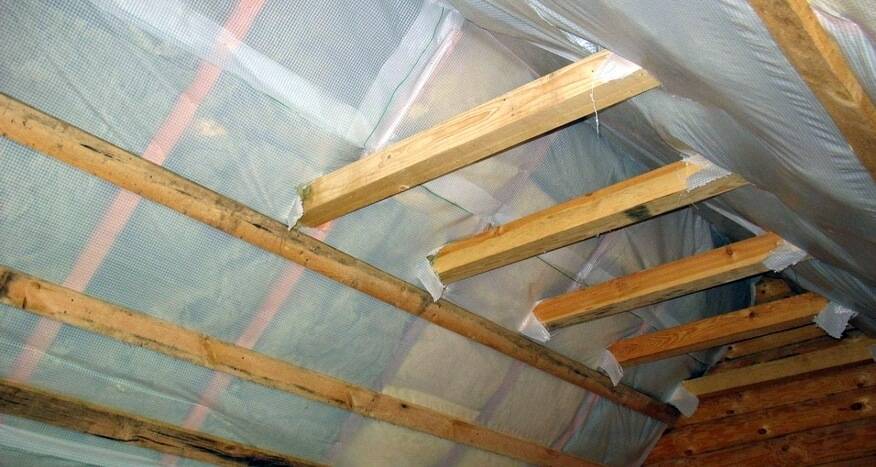

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата

Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем


Пароизоляция под утеплитель

Обзор основных производителей пароизоляции

На рынке действует несколько востребованных фирм — производителей пароизоляции:

  1. Компания «Урса Pure One» обгоняет по качеству все остальные фирмы (по данным программы «Контрольная закупка»).
  2. Производитель «Технониколь» не отстает от лидера ни по качеству, ни по использованию последних технологических наработок. Это отечественная компания, производящая очень качественный продукт.
  3. Продукция компания «Эколайф» хороша как для промышленного, так и для жилого строительства, но не подходит для создания временной кровли.

В тройку лидеров не вошли:

  • Польская фирма «Fakro» — продукция компании отличается тем, что способна выдерживать очень низкую температуру.
  • «Ондутис» — невысокие цены, отличные соединительные ленты, рулонные материалы.
  • «Тайвек» — продукция обеспечивает идеальную защиту от ветра.
  • Немецкая DELTA — паро- и ветрозащита.

Надежные методы утепления бачка

Современным способом утепления расширительного бачка является напыление жидкого пенополиуретана (ППУ). Подобную услугу предоставляют многие специализированные организации. Для экономии средств ее же можно выполнить самостоятельно.

В продаже имеются комплекты на разную площадь для одноразовой работы. На подготовительном этапе производится:

  • очистка бака от старых лакокрасочных покрытий, загрязнений, ржавчины и пыли;
  • обезжиривание;
  • просушка.

После этого на поверхности равномерно наносится жидкий состав. Его толщина зависит от климатической зоны. Для условий российских зим достаточным будет слой в 10 см.

Такое покрытие обеспечивает хорошие изоляционные показатели и дополнительную защиту от коррозии. Однако при повреждении бака его придется наносить снова.

Существует несколько вариантов изоляции бака на этапе создания отопительной системы. Некоторые специалисты рекомендуют подсоединять циркуляционную трубу. Она будет обеспечивать движение жидкости, что минимизирует вероятность замерзания. Другие – проложить термокабель для обогрева.

Установленный на чердаке открытый расширительный бак требует организации качественного утепления. Можно выбрать простой, но менее эффективный способ или вложить немного больше сил, средств и времени для создания надежного обогрева. Удачного вам выбора.

Общие принципы утепления

При подготовке к утеплению перекрытий в деревянном доме следует точно измерить расстояние между балками. Согласно этому показателю производится нарезка материалов. Если производится теплоизоляция жилого дома, то на предварительном этапе потребуется убрать с чердака все лишние предметы и мусор. При наличии старого утеплителя его придется демонтировать.

Имеющиеся на древесине биологические повреждения (грибок, плесень) необходимо удалить железной щеткой и обработать эти места антисептическим составом.

Если расчетная толщина утеплителя больше высоты балок, то дополнительно набиваются деревянные рейки. Они необходимы для создания воздушного зазора. Это актуально при дальнейшем настиле на чердаке полов.

Обустройство пароизоляции

Пароизоляционные материалы препятствуют проникновению влаги в балочную конструкцию и слой утеплителя. Особенно актуально обустройство этого слоя над влажными помещениями: кухней, ванной, сауной. Специалисты рекомендуют использовать прочные армированные полимерные или мембранные пленки. Для снижения теплопотерь используются фольгированные материалы. Они крепятся отражающей поверхностью вниз.

Оптимальным решением является укладка пароизоляции чердачного перекрытия сплошным слоем. На этапе строительства это удобно сделать со стороны первого этажа. Пленка крепится прямо на балки, если такой возможности нет, то укладка производится в межбалочное пространство. Материал монтируется внахлест и для обеспечения герметичности фиксируется специальным скотчем.

Укладка утеплителя

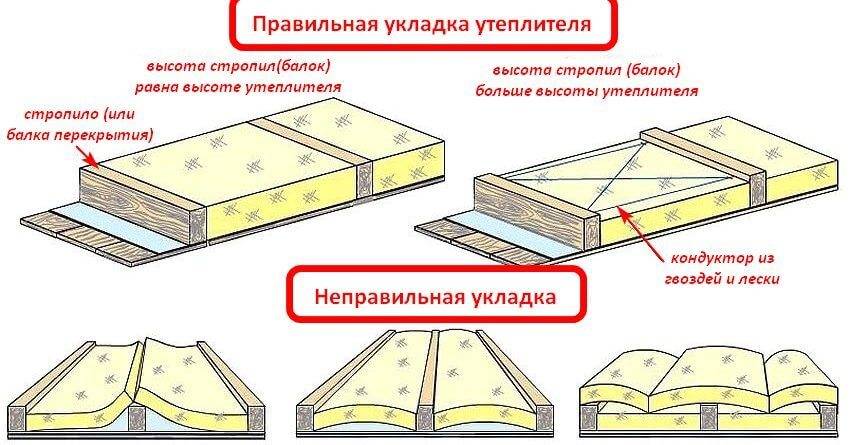

Если для утепления чердачных, межэтажных перекрытий по деревянным балкам используется несколько слоев материала, то важно позаботиться об их укладке в шахматном порядке, то есть верхние листы должны закрывать стыки нижних. При утеплении перекрытия по деревянным балкам важно следить за плотностью укладки материала

Любые щели, зазоры или пустоты могут стать причиной снижения показателя теплоизоляции конструкции. Стыки между жесткими полимерными плитами можно заполнить монтажной пеной.

При утеплении перекрытия по деревянным балкам важно следить за плотностью укладки материала. Любые щели, зазоры или пустоты могут стать причиной снижения показателя теплоизоляции конструкции

Стыки между жесткими полимерными плитами можно заполнить монтажной пеной.

Сыпучие материалы равномерно распределяют в межбалочном пространстве, так как здесь важно соблюдать расчетную толщину засыпки

Завершающие процессы

Для защиты утеплителя сверху крепится гидро-, ветрозащита. Ее настилают внахлест (10-15 см), с обязательной проклейкой стыков. Обычно на чердаке обустраивают полы из обрезных досок, также можно использовать ДСП, фанеру и т. д.

Открытая отопительная система с естественной циркуляцией имеет ряд особенностей:

  • Много растворенного воздуха в системе, что может привести к коррозии внутренних металлических элементов в системе.
  • Большая инертность системы. После включения нагрева дом нагревается медленно. Прогревать систему надо постепенно, иначе вода попросту закипит в котле, в то время как в радиаторах она будет еще холодная.
  • Дом прогревается равномерно
  • Большая разница температур между подачей и обраткой
  • Расход топлива больше (низкий КПД), чем в закрытой системе с циркуляционным насосом
  • Независимость от электричества
  • Система простая, в ней практически нечему ломаться. Достаточно простой монтаж.
  • Эстетически не слишком хорошая, т.к. используются трубы большого диаметра, а порой и в качестве радиаторов используются трубы повышенного диаметра
  • Система достаточно громоздка
  • Нельзя в системе использовать антифриз
  • Вода из системы постепенно испаряется, поэтому ее надо периодически доливать. Желательно установить автоматический долив.
  • Котел надо устанавливать в самой низкой точке системы. Лучше всего – в подвале, либо в каком нибудь углублении.
  • Расширительный бак устанавливается в самой высокой точке системы. Если установить его на чердаке – его надо утеплить.
  • Бесшумная работа, из за отсутствия циркуляционного насоса

Но тем не менее эту систему с успехом использовали и используют при монтаже отопления в небольших частных домах высотой в 1 или 2 этажа.

Опишем всю систему по порядку:

Накопительный бак с верхним расположением для водоснабжения дома

Организуя водоснабжение частного дома, накопительная емкость может размещаться на чердаке либо последнем этаже строения. Такой способ расположения оборудования удобен с позиции подведения к следующим функциональным точкам:

  • стиральной машинке;
  • посудомоечной технике;
  • санузлу;
  • кухонному крану.

Подобная схема подключения работает в водонапорных вышках.

Главное преимущество метода — независимость от энергетического источника. То есть бесперебойность подачи воды не зависит от наличия электроэнергии.

Плюсом также является удобство обслуживания и простая установка. Единственный нюанс — уменьшение давления пропорционально сокращению этажности в связи с отсутствием в системе насоса. В качестве примера: перепад в 1 атмосферу создает разница уровней в 10 метров.

Перед установкой гидроаккумулятора целесообразно рассчитать занимаемую им площадь. Учитывая его громоздкость, рациональнее разместить оборудование снаружи, например, на металлическом кронштейне. Однако такое решение оптимально в качестве летнего варианта и не подходит для использования зимой. Чтобы пользоваться аппаратом в прохладное время года, необходимо придумать систему обогрева трубопроводов и резервуара.

Порядок утепления вентиляции на холодном чердаке

Все теплоизоляционные мероприятия выполняются по нормам, регламентированным СНиПом 2.04.14-88. Здесь даны четкие указания, где и как организовывать утепление вентиляции.

При монтаже изоляционного слоя следует соблюдать главное правило: изоляцию следует крепить максимально плотно, чтобы между вентиляционным каналом и утеплителем не оставалось никаких зазоров. Монтаж каждого из материалов имеет свои особенности.

Особенности изоляции минеральной ватой

При утеплении минватой нельзя забывать, что она гигроскопична.

Этот факт накладывает отпечаток на порядок работ:

  1. Трубную разводку на холодном чердаке оборачивают гидроизоляционной мембраной, не оставляя зазоров и щелей.
  2. Наматывают минеральную вату внахлест, с перекрытием предыдущих полос. Толщина слоя должна соответствовать СНиПу.
  3. Поверх утеплителя наматывают слой гидроизоляции.
  4. Всю конструкцию стягивают специальными бандажами.

Трубу прямоугольного сечения можно утеплить минеральной ватой в матах. Сначала выкраивают заготовки необходимых размеров, и, обложив ими трубу, стягивают вязальной проволокой, хомутом либо скотчем.

При работе со стекловатой необходимо помнить о личной безопасности. нельзя допускать, чтобы частицы материала попадали в дыхательные пути, глаза

Во внешних углах воздуховодов с монтажом изоляции возникают определенные трудности, сразу достичь необходимой герметичности не удастся. Поэтому по окончании устройства основного теплоизоляционного покрытия кусками материала заполняют оставшиеся промежутки.

Изоляция вентиляции на холодном чердаке пенополистиролом

Если материал имеет форму плит, следовательно, утеплять им можно воздуховоды прямоугольного сечения. Технология работ по утеплению такая же, как и при укладке минеральной ваты. Единственное отличие — необязательное устройство гидроизоляции. Решение принимается исходя из плотности теплоизоляционного материала.

Так, в случае применения ППС-40, гидроизоляция нужна, а если будет использован ППС-60, гидроизоляция необязательна. Плиты должны стыковаться плотно, щели и зазоры необходимо заполнить монтажной пеной.

Теплоизоляция при помощи цилиндров

Специальные скорлупы для утепления вентиляции изготавливают из многих утеплителей:

  • минеральной ваты;
  • пенополиуретана;
  • пенополистирола;
  • полиэтилена.

Применяют их в случае использования для устройства вентиляции труб круглого сечения. Существует несколько разновидностей такой теплоизоляции:

  • цельная с продольным разрезом;
  • двух, трех, четырехсекционная.

Цилиндры подбирают по диаметру воздуховода. Чем больше сечение трубы, тем из большего числа частей состоит скорлупа. Если это цельный цилиндр, его раскрывают по разрезу и надевают на воздуховод.

Для установки цилиндра из пенопласта не нужны специальные знания. Монтаж заключается в сжатии частей утеплителя и фиксации соединения

Цилиндр удобен в качестве изоляции для прямых участков. В местах, где воздуховод поворачивает, одеть его не получится. В этих зонах применяют маты. Среди утепляющих материалов такого типа цилиндры из минеральной ваты, полистирола и полиэтилена имеют самую низкую стоимость. Наиболее дорогой вариант — скорлупа из вспененного каучука.

Очень удобный вариант для утепления вентиляции своими руками — самоклеящийся утеплитель, т.е. пенофол марки «С». С одной его стороны имеется фольга, с другой — полиэтиленовая пленка с нанесенным на нее клеевым составом. Клеящаяся сторона защищена дополнительным слоем пленки. Перед монтажом ее удаляют.

Материал раскраивают под размер, соответствующий периметру воздуховода. На следующем этапе утеплителем закрывают трубу, складывая края внахлест 50 мм. Стык заклеивают фольгированной лентой.

Открытая отопительная система

В данной системе поддерживается атмосферное давление, так как она напрямую сообщается с атмосферой через расширительный бак открытого типа. Такой бак располагается в самой высокой точке системы – обычно на чердаке.

Желательно, чтобы от котла к расширительному баку шел прямой вертикальный стояк. Делается это для того, чтобы через этот бак выходили пузырьки воздуха. Наибольшее количество воздуха образуется в воде после нагрева, поэтому лучше, чтобы сразу воздух выходил наружу через вертикальный стояк и расширительный бак.

Открытую отопительную систему делают тогда, когда нет денег на закрытую систему. Ведь открытая система может обойтись без целого ряда узлов:

  • Манометр – попросту не нужен, так как давление в системе всегда будет атмосферное + давление столба воды.
  • Группа безопасности – также не нужна, так как давление в системе не может повысится – ведь она открытая. Вода попросту наполнит расширительный бак.
  • Закрытый расширительный бачок – также не используется, так как его роль исполняет открытый расширительный бак.

Но зато воду надо периодически подливать, иначе она просто испариться. Ведь вода в системе горячая! И она будет усиленно испаряться, как из чайника

Так что доливу воды надо уделить особенное внимание. А лучше поставить систему автоматического долива

Но в целом такая система обходится дешевле, чем закрытая система с циркуляционным насосом.

Открытая отопительная система может работать КАК НА ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИИ, ТАК И НА ПРИНУДИТЕЛЬНОЙ.

Для этого надо соблюсти ряд правил:

  • Циркуляционный насос должен ставится ДО котла на обратке. Иначе насос своим напором просто сделает «фонтан» в открытом расширительном баке.
  • Циркуляционный насос должен идти через байпас. При перекрытии байпаса будет работать насос, при открытии байпаса и выключении насоса будет работать самотек.
  • Трубы должны быть большого диаметра, с соблюдением уклонов, в общем по всем правилам ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ.
  • Горизонтальные части отопительного трубопровода должны иметь обязательный уклон — примерно 3 см на метр трубы.
  • Минимум углов, редукционных переходов, вентилей. Краны желательно использовать только шаровые. Это уменьшит гидравлическое сопротивление в системе. (если открытая система проектируется на естественную циркуляцию).

В открытой отопительной системе лучше осуществляется самотек за счет разности плотности горячей воды и холодной воды. Поэтому такую систему используют в основном для гравитационной системы отопления.

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

  • компенсация теплового расширения воды в системах отопления открытого типа;
  • то же, для систем закрытого типа;
  • служить дополнением к штатному расширительному баку газового котла;
  • воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

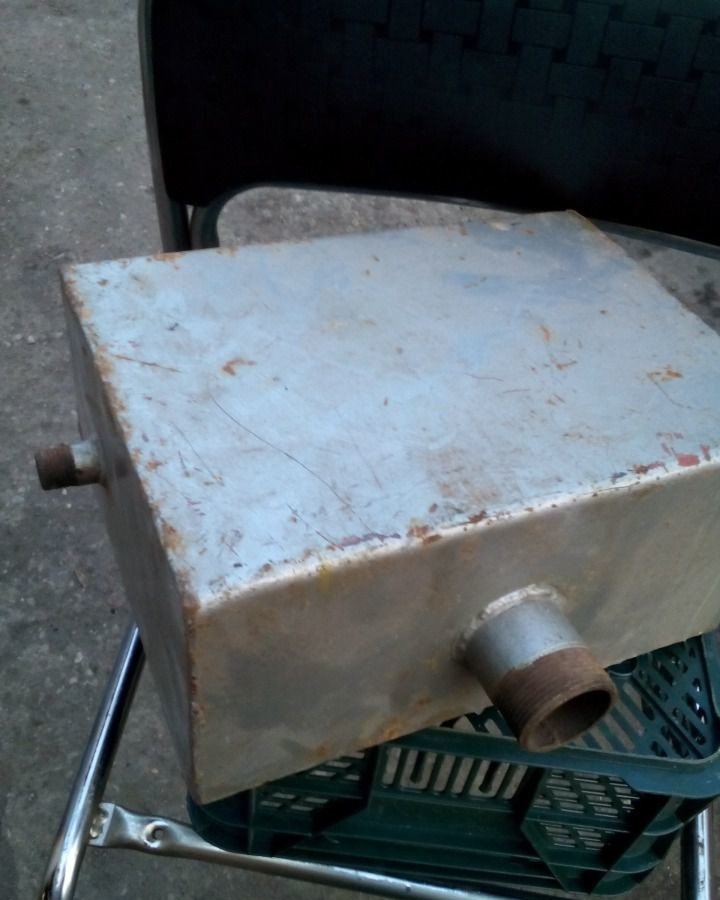

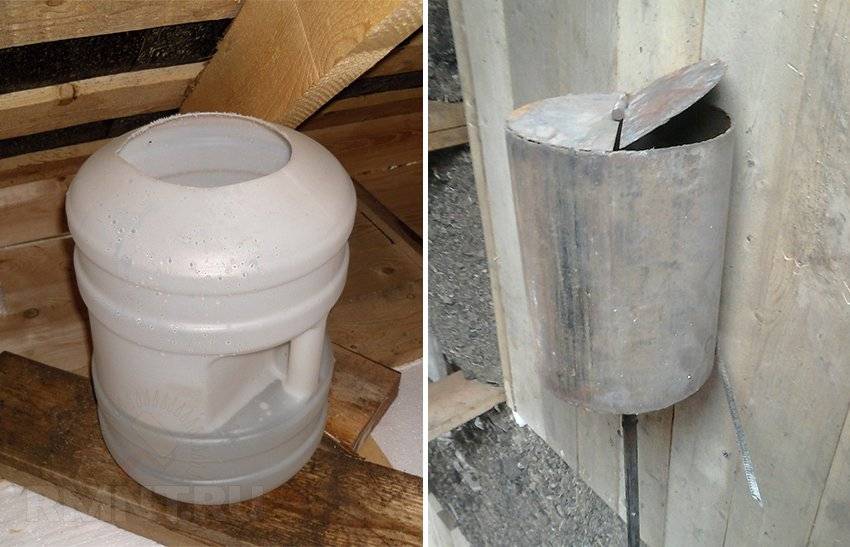

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Готовим материалы и инструменты

Если решили сделать всё своими руками, то изначально придётся отказаться от утепления чердака путём напыления пенополиуретана. Данная технология требует дополнительного оборудования, определённых навыков или наем специалистов ими обладающих, и оправдана в случае невозможности демонтажа кровли. Утепление насыпными материалами, скорее всего частный случай теплоизоляции плоских кровель, поэтому в статье он не рассматривается.

Прежде всего, надо определиться с типом утеплителя и его толщиной. Если возник вопрос, чем лучше утеплить чердак частного дома, использовав только собственные силы, ответ будет таков. Рулонные или плитные утеплители, произведённые из минерального волокна, а также пенопласт. Все они имеют относительно небольшой вес, позволяя уменьшить нагрузку на стропильную систему, обеспечивают полноценную теплоизоляцию при соблюдении простых правил монтажа.

Пыль и волокна утеплителей, появляющиеся при резке и укладке, могут вызывать аллергические реакции. Поэтому для проведения работ необходимо подготовить средства индивидуальной защиты и безопасности:

  • рабочую одежду из плотной ткани, обеспечивающую максимальную защиту кожных покровов от контакта с утеплительными материалами;
  • закрытую обувь на не скользящей подошве;
  • головной убор, желательно с полями;
  • перчатки, лучше прорезиненные;
  • защитную маску или респиратор;
  • монтажный пояс и страховочный трос.

Для проведения работ потребуется следующий инструмент:

  • рулетка и линейка;
  • строительный степлер;
  • ножовка по дереву, электролобзик, циркулярная пила;
  • шуруповёрт или дрель;
  • молоток;
  • строительный нож со сменными лезвиями (18 или 25 мм);
  • лестница (строительные леса, тур-вышка).

Следует подготовить следующие материалы:

  • утеплитель в соответствии с расчётной площадью покрытия;
  • паро- и гидроизоляционные мембраны (примерно с 10% запасом);
  • контррейку толщиной не менее 25 мм, шириной по толщине стропил;
  • доски для устройства внутренней и внешней обрешётки;
  • гвозди, шурупы, скобы для строительного степлера.

При устройстве утепления имеющейся кровли могут потребоваться:

  • гвоздодер;
  • доски на стропила (для замены пришедших в негодность);
  • новый кровельный материал.

Место бака в системе отопления

Открытая система

Такое расположение способствует хорошей циркуляции и удалению скапливающегося в трубах воздуха.

Переливной патрубок агрегата соединяется с канализацией, чтобы слив жидкости проходил автоматически.

Вне отапливаемого помещения, ёмкость должна быть утеплена. Сделать это можно обычной стекловатой или пенополистиролом.

Закрытая система

Закрытый бак можно монтировать практически в любой точке системы. Традиционно его устанавливают в обратной магистрали перед котлом.

Если расположить бак после циркуляционного насоса так, что вода будет под напором «вдавливаться» в него, это создаст избыточное давление на диафрагму. Лучше, чтобы насос «высасывал» из расширителя жидкость. По ходу движения теплоносителя должно получиться: расширитель, насос, котёл.

О том, как изготовить теплообменник своими руками, читайте тут.

Для устройства дымоотвода все чаще применяют коаксиальный дымоход для газового котла. Чем такой дымоход отличается от обычного? Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/koaksialnyj-dymoxod-dlya-gazovogo-kotla.html вы узнаете об особенностях данной системы, а также можете ознакомиться с инструкцией по монтажу.

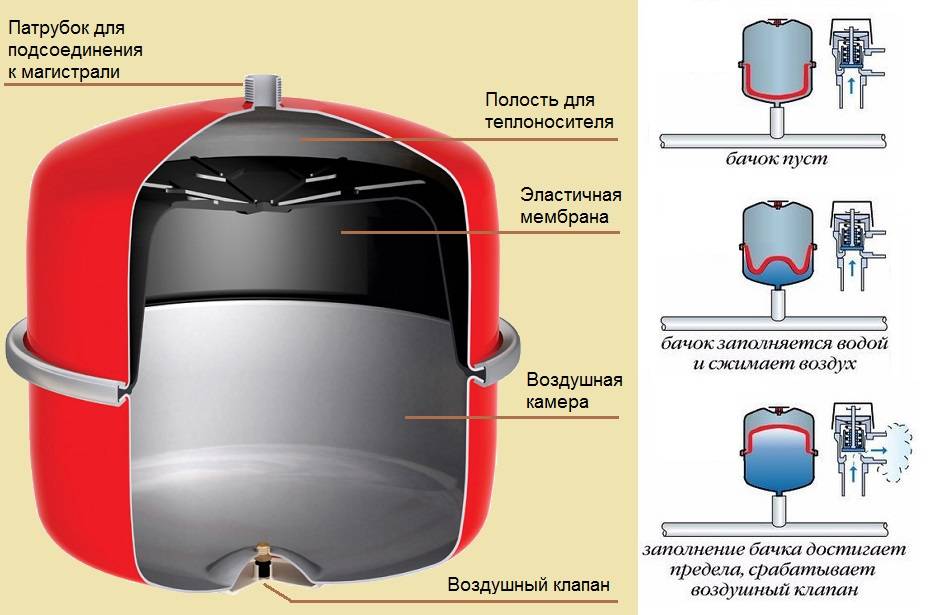

Расширительные баки закрытого типа

Такие емкости предназначены для установки внутри помещений. Их можно ставить в кухнях, санузлах, коридорах и т.п

Самый главный нюанс, который важно понимать – это то, что данные изделия эксплуатируются в системах с дополнительными циркуляционными насосами

Какого объема бак ставить

На самом деле тут существует приблизительное правило – нужно просто добавить 15% к существующему объему воды и делать емкость соответствующего литража.

Однако это подход слишком приблизительный – лучше пользоваться специальной формулой, благодаря которой ваша система станет максимально эффективной, безопасной и экономичной.

Формула тут такая: V = E x C /( 1 – Рmin / Pmax) / Кзап

Разберем ее подробно:

C – это общее количество нашего теплоносителя в системе.

  • E – сюда у нас подставляется цифра коэффициента расширения воды под воздействием нагревания. Или если вместо воды в системе используется антифриз, то берем параметры его коэффициента. При этом нужно учитывать максимально допустимую температуру, до которой котел способен нагреть теплоноситель.
  • Pmin – это количество атмосфер начального давления в расширительном баке.
  • Pmax – это соответственно показатель максимально допустимого давления, на которое настроен предохранительный клапан.
  • Кзап – это коэффициент, показатель заполнения расширительной емкости.

Выполняем несложные математический действия, и получаем оптимальный литраж.

Ну и теперь можно перейти непосредственно к обзору принципа установки емкости.

Монтаж устройств закрытого типа

Стоит отметить, что сборка такого элемента не представляет особой сложности, потому что тут не понадобится сложных инструментов, цена которых высокая.

По сути, нужен стандартный «набор» сантехника:

  1. ступенчатый и газовый ключ;
  2. разводной ключ;
  3. силикон, пакля.

А сам же порядок работы примерно такой:

  1. Закрепляем бак на плоскости стены с помощью кронштейнов или хомутов.
  1. Если емкость большая и в нее вмещается более 30 литров, то крепить ее нужно не на стену, а устанавливать на полу — на ножках.
  1. Подводим трубу к баку и подсоединяем все с помощью гаек или специальных фитингов-переходников.
  1. Накачиваем воздух в емкость.
  2. Запускаем воду в систему.

При этом нужно обязательно контролировать уровень давления воды – дело в том, что если оно будет избыточным, то мембрана просто напросто разорвется.

В принципе это дело поправимое, но только в том случае, если вы приобрели изделие со сменной резиновой «грушей». Запресованную мембрану заменить не получится – тут придется озаботиться сменой всего бака.

Если же говорить о том, какую мембрану лучше приобретать, то тут нет универсальной рекомендации. Запрессованные «груши» практически не рвутся, но если что-то случится, то придется менять весь элемент. А второй вариант – рвется чаще, но зато и меняется легко и дешево.

Так что выбирать вам. На этом наша статья завершена.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца — с горячей водой (стояк подачи от котла к РБ), другая сторона — с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного — от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений — к переходу из холодной ветки в горячую.

Так как контур — это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

  • Стояк подачи максимально утепляется по всей высоте.
  • Котёл находится как можно ниже последнего радиатора.
  • В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя — расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн (в мм. водного столба):

Pн=H x (pхол — pгор).

  • Н — перепад высот между котлом и последним радиатором, м;
  • pхол — плотность воды в холодном стояке обратки, кг/м³;
  • pгор — плотность воды в горячем стояке подачи, кг/м³.

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением, чтобы они в сумме не превышали расчётный напор (не запирали систему).

Важно!
В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3-5 мм на п. м

трубы.

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса в существующую ОС:

  1. На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
  2. На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка! Место врезки насоса оборудуют байпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно — выход одной батареи подключается ко входу другой.

  • Малое количество труб.
  • Простота монтажа.
  • Несбалансированность системы — верхние батареи горячие, нижние — холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
  • Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Вам также будет интересно:

Двухтрубная

Двухтрубная система характеризуется тем, что к каждому радиатору подходят две трубы: одна доставляет горячий теплоноситель от стояка подачи, другая отводит охлаждённую воду в стояк обратки.

  • Сбалансированность всех батарей по температуре.
  • Радиатор можно заменить без отключения котла.
  • Увеличенный расход труб.
  • Трудоёмкость монтажа.

С верхней подачей

Горячая вода подаётся от котла вверх по вертикальному стояку на чердак или под крышу, откуда разводится по лежакам к вертикальным радиаторным веткам (как однотрубным, так и двухтрубным). Пройдя радиаторы, охлаждённый теплоноситель собирается в обратку и поступает в котёл.

С нижней подачей

При нижней подаче нагретый теплоноситель поступает в радиаторные ветки снизу вверх. Трубопроводы подачи и обратки прокладываются рядом друг с другом на уровне пола.

Внимание!
Такая система не загромождает помещение обилием труб, но требует установки кранов Маевского
на каждый радиатор для выпуска воздуха. Достоинства:. Достоинства:

Достоинства:

  • Простота монтажа.
  • Долговечность.
  • Для циркуляции не требуется электроэнергия.
  • Система саморегулирующаяся — скорость теплоносителя зависит от температуры в комнатах.

Недостатки:

  • Подходит не для всех помещений — нужен чердак, где ставится расширительный бак и прокладываются горизонтальные трубы.
  • Требует как можно более низкого расположения котла — в приямке или подвале.
  • Медленный нагрев при запуске.
  • Непрезентабельный внешний вид (железные трубы большого диаметра, чугунные радиаторы).
  • Малый радиус действия — не более 30 метров от котла.
  • Невозможность использования антифриза из-за ядовитости испаряемых паров.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
