Чугунные батареи: вес одной секции, характеристики и советы по монтажу

Видеоматериал

Сколько весят чугунные стандартные

Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

• Дошкольных и школьных учебных заведениях;
• Медицинских учреждениях (больницах и поликлиниках);
• Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
• Государственных и общественных организациях.

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.

Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

• 300 мм;
• 500 мм.

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

Давайте подведем промежуточный итог: мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

Чтобы демонтировать такого монстра, его предварительно нужно распилить.

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:

• Литейно-механический завод (Украина, Луганск);
• Завод отопительного оборудования (Республика Беларусь, Минск);
• Котельно-радиаторный завод (Россия, Нижний Тагил);
• «Декарт» (Россия, Новосибирск);
• «Сантехлит» (Россия, Брянск).

Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.

Нижний Тагил

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.

Из чугуна предприятие выпускает 4 модели:

Производитель из Белоруссии

«Барельеф» — одноканальный секционный радиатор современного дизайна.

Данный производитель предлагает 9 видов чугунных радиаторов:

Сантехлит

С прошлого года предприятие простаивает, но его продукция все еще продается в магазинах.

Узнаем, сколько весит одно ребро чугунной батареи у производителя «Сантехлит» — бывший «Любохонский чугунолитейный завод»:

Показатели, влияющие на расчёт количества секций

Подбирая радиатор для того или иного помещения, нужно учитывать технические особенности. К примеру, расчёт будет разным для угловой и не угловой комнаты, для помещения с разной высотой потолка и разным размером окон и т.д. Наиболее важные параметры, которые учитывают, определяя необходимую мощность радиатора, это:

• площадь вашего помещения;
• этаж;
• высота потолка (выше или ниже трёх метров);
• расположение (угловое или не угловое помещение, комната в частном доме);.
• будет ли батарея отопления основным отопительным прибором;
• есть в комнате камин, кондиционер.

Нужно учитывать и другие важные особенности. Сколько в помещении окон? Какого они размера, и какие это окна (деревянные; стеклопакеты на 1, 2 или 3 стекла)? Делалось ли дополнительное утепление стен и какое именно (внутреннее, внешнее)? В частном доме имеет значение наличие чердака и насколько он утеплён – и так далее.

Чугунные радиаторы Коннер (Китай)

Согласно СНИП на 1 кубометр помещения необходимо 41 Вт тепловой энергии. Учитывать можно и не объём, а площадь комнаты. На 10 кв.м стандартного помещения с одной дверью и одним окном, одной дверью и наружной стеной понадобится следующая тепловая мощность радиатора:

• 1 кВт для помещения с одним окном и наружной стеной;
• 1,2 кВт если в нём одно окно и две наружные стены (угловое помещение);
• 1,3 кВт для угловых помещений с двумя окнами.

Реально же один киловатт тепловой энергии обогревает:

• В помещениях домов из кирпича с толщиной стены в полтора-два кирпича, или из бруса и срубных домах (площадь окон и дверей до 15%; утепление стен, крыши и чердака) – 20-25 кв. м
• В угловых помещениях со стенами из бруса или кирпича не менее чем в один кирпич (площадь окон, дверей до 25% ; утепление) – 14-18 кв. м
• В помещениях панельных домов с внутренней облицовкой и теплоизолированной крышей (а также в комнатах утеплённой дачи) – 8-12 кв. м
• В «жилом вагончике» (деревянный или панельный домик с минимальным утеплением) – 5-7 кв. м.

Типы устройств по весу

Обычно принято делить радиаторы на стандартные и нестандартные. Диапазон массы 1 ребра у первых, с характерным для них межосевым расстоянием 300 мм и 500 мм, составляет 4−5,7 кг и 5,5−7,2 кг соответственно. У нестандартных же 1 секция может весить в среднем от 3,7 кг до 14,5 кг.

Возможно применить и другую классификацию. Выпускаемые производителями в настоящий момент и пользующиеся популярностью у потребителей чугунные модели можно разделить на три основных типа

• классический (или старого образца);
• винтажный;
• облегченный.

Классические радиаторы легко узнать по наименованию. Они всегда обозначаются буквами «МС», после которых через тире следуют два числа — глубина секций и межосевое расстояние. Одни из самых распространенных стандартных моделей

• МС — 140 — 500;
• МС — 140 — 300.

Масса 1 секции первой обычно составляет 7,1 кг, а вес 1 ребра второй — 5,7 кг.

Представители винтажного типа сейчас находятся на пике популярности, несмотря на тот факт, что это самые тяжеловесные радиаторы из всех. Масса 1 ребра может составлять 12 кг. По причине большого веса винтажные устройства относятся к приборам с напольным размещением. Выглядят эти батареи очень привлекательно. Они производятся по технологии художественного литья, что делает их не просто отопительным оборудованием, а настоящим украшением интерьера комнаты.

Влияние тяжести оборудования

Как уже отмечалось, вес секции чугунного радиатора и батареи в целом предопределяет принципы установки и сложность монтажа. Только отталкиваясь от этого параметра, можно определить необходимую грузоподъемность транспорта для доставки и достаточное число грузчиков и рабочих.

Тяжелый вес батарей обусловливает некоторые затруднения при установке и монтаже

Переносить оборудование нельзя в одиночку — только вдвоем и с максимальной аккуратностью и осторожностью. Несмотря на массу и кажущуюся прочность, чугун — довольно хрупкий материал

Даже от легкого удара на нем могут возникнуть микротрещины. Впоследствии уже под влиянием теплоносителя эти микроповреждения будут увеличиваться, что в результате приведет к разгерметизации отопительного оборудования.

Но если основу стены составляют легкие пористые блоки, сделать это практически невозможно. При таких обстоятельствах будет необходимо установить отопительное устройство на пол.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

Чугунная батарея – одно из знаковых изобретений времен советской эпохи. Обычный отопительный прибор стал героем анекдотов, персонажем фильмов. Хотя что, казалось бы, может быть особенного в обычном нагревательном приборе?

С момента изобретения в Древнем Риме системы водяного отопления, человечество не очень продвинулось в качестве обогрева собственного жилища. Отопительные приборы напоминали обычные змеевики, но тепло в них надолго не задерживалось и в домах, как рядовых граждан, так и дворцовой знати было по-прежнему холодно и сыро.

В 1857 году в Санкт-Петербурге в мастерской Франца Карловича Сан-Галли был изготовлен первый экземпляр чугунной батареи, который и является прародителем современных отопительных приборов.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

По форме, он не был похож на те радиаторы, которые жильцам привычно видеть в квартирах многоэтажек. Это была труба большого диаметра, на концах которой устанавливались дискообразные выступы, не являющиеся частью системы отопления. В качестве материала для литья чугун был выбран не случайно, в ХIХ веке активное развитие получила сталеплавильное и чугуноплавильное производство, поэтому литейные мастера и инженеры знали толк в своем деле: они ценили материал за устойчивость к воздействию внешних факторов, за то, что он был «долгожителем» и обладал хорошими теплоизоляционными качествами.

Благодаря таким параметрам, чугунный радиатор «прижился» в России. Меняя форму, размер и вес, он приобрел сегодняшний неизменный вид и отработанную технологию производства.

Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Эти факторы стимулируют многих людей включать ее в свою индивидуальную систему отопления. При этом во время создания отопительной системы они вынуждены учитывать ее особенности. Одной из них является вес чугунной батареи.

Этот показатель является очень важным, поскольку позволяет:

• подобрать оптимальное крепление ;
• выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

Классические батареи

К ним относят батарею МС 140. Она известна всем, ведь свое наибольшее распространение получила во времена Советского Союза. Сегодня ее также активно покупают. Она имеет несколько модификаций, но одна секция наиболее применяемого варианта весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одного сектора батареи составляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление

Если же брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать

Чтобы отопить комнату площадью в 20 м², нужно установить батарею с 12 секциями. А это значит, что вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. То есть получается, что стена должна выдержать дополнительную нагрузку в почти 104 килограммов. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Однако, если владелец решил сэкономить на строительстве дома и построил его из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции является весьма плохой идеей.

Классический способ установки предусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей просто не выдержат большое давление, и радиатор упадет на пол.

Конечно, выход в такой ситуации есть. Их даже три:

1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках. Это лишние затраты своих сил и времени. Однозначно такой вариант — не по душе каждому хозяину.
2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
3. Выбирать модели с возможностью установки на пол.

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Так, один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

1. Вес — 3,3 кг
2. Объем — 0,6 л.
3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую теплоотдачу. В результате для отопления помещения площадью 20 м² нужно брать 22 секции. А это значит, что масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Стоит сказать, что современные производители предлагают много модификаций чугунных радиаторов. Поэтому, чтобы во время оценки каждого варианта дать ответ на вопрос, сколько весит чугунная батарея, нужно выполнить действия:

1. Узнать вес самой секции.
2. Добавить вес воды, которая может поместиться в секции.
3. Проанализировать теплоотдачу и, отталкиваясь от нее, определить необходимое количество секций.
4. Умножить количество секций на общую массу одного сектора.

Чугунные или биметаллические батареи Подбор батареи отопления по площади квартиры Количество кВт одного сегмента радиатора из чугуна Как рассчитать теплоотдачу радиаторов из чугуна

Сколько воды в одной секции алюминиевого радиатора способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

• Уровень теплоотдачи одной секции, так как от него зависит:
• Во-первых, сколько элементов потребуется для обогрева одной комнаты.
• Во-вторых, насколько тепло будет в комнате благодаря радиатору.
• В-третьих, каким станет микроклимат в помещении.
• Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
• Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости

Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Каков вес одной секции чугунного радиатора отопления?

Чугунные радиаторы появились более ста лет назад, и до сих пор пользуются спросом. Конечно, пик их популярности остался позади – он пришелся на середину-конец прошлого века. Несмотря на то, что чугунные батареи имеют очевидные преимущества, есть у них недостатки. Точнее, недостаток всего один – большой вес. Вес одной секции радиатора отопления из чугуна составляет семь с половиной килограмм, соответственно, среднего размера батарея, состоящая из семи секций, будет весить 50 килограмм.

Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

Несмотря на то, что популярность чугунных батарей уже не так велика, нельзя не упомянуть об их преимуществах.

https://youtube.com/watch?v=x7I5HOChqig

Вот некоторые из них:

• устойчивость к образованию коррозии;
• толстые стенки, которые являются гарантией долговечности;
• возможность использовать теплоносители любого качества;
• отличная теплоаккумулирующая способность;
• продолжительный срок эксплуатации;
• большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

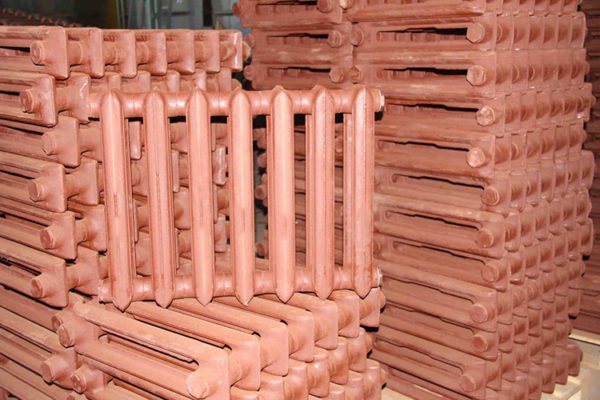

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Ситуация на современном рынке

Пусть и не в таких масштабах, как со времен СССР, но производятся чугунные радиаторы и сегодня. Например, в Минске и Луганске изготавливают пользующиеся высоким спросом чугунные радиаторы МС-140. Радиаторы имеют практически одинаковые характеристики, за исключением одной − цвета. Минчане выпускают радиаторы красного цвета, Луганский завод – серого.

Современный радиатор «под старину»

Современные чугунные радиаторы производят из чугуна высокого качества. Это во многом определяет их параметры и стабильность характеристик, в том числе веса. В частности независимо от партии поставки вес 1 секции чугунного радиатора МС-140 – 7,1 килограмма. Благодаря этому можно в процессе проектных расчетов определить нагрузку, которую будут испытывать стены, к которым будут крепиться батареи отопления.

Белорусский и украинский заводы, конечно же, не единственные предприятия, выпускающие чугунные батареи. Так как в последнее время такая продукция пользуется все более высоким спросом, производят радиаторы различных цветов и размеров. Кроме того, недавно на рынке появились батареи, украшенные литьем, и имитирующие старинные изделия. Это значительно увеличивает интерес к изделиям подобного типа.

Сколько весит секция чугунной батареи старого образца

Классическую чугунную батарею-гармошку встретить можно повсеместно. Нет единого веса у такой батареи, ведь выпускалось несколько типов заводских конструкций. Радиатор чугунный МС-140 имел две разновидности относительно межосевого расстояния: 300 мм и следовательно 500 мм. Средний вес одного ребра радиатора равен 5,7 кило. Но если говорить о радиаторе МС-140 (500), то вес ребра достигает 7,1 кг.

Установка батареи должна отвечать следующим требованиям:

• Ребра батареи должны быть строго вертикальными;
• Центр радиатора от центра окна не должен отклоняться более чем на 2 см;
• Дистанция от пола до самого радиатора должно быть не меньше 60 мм, иначе убрать под ней будет крайне сложно.

Расстояние же от плоскости радиатора до подоконника не должно быть больше 5 см. Так удобно будет в случае необходимости ремонтировать батарею, ухаживать за ней. Да и демонтаж будет удобным, когда придет пора менять батарею.

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.
